Libro Blanco de Ingeniería de Moldes para Asientos de Estadio: Desde el Análisis de Flujo (Moldflow) hasta la Fabricación de Precisión

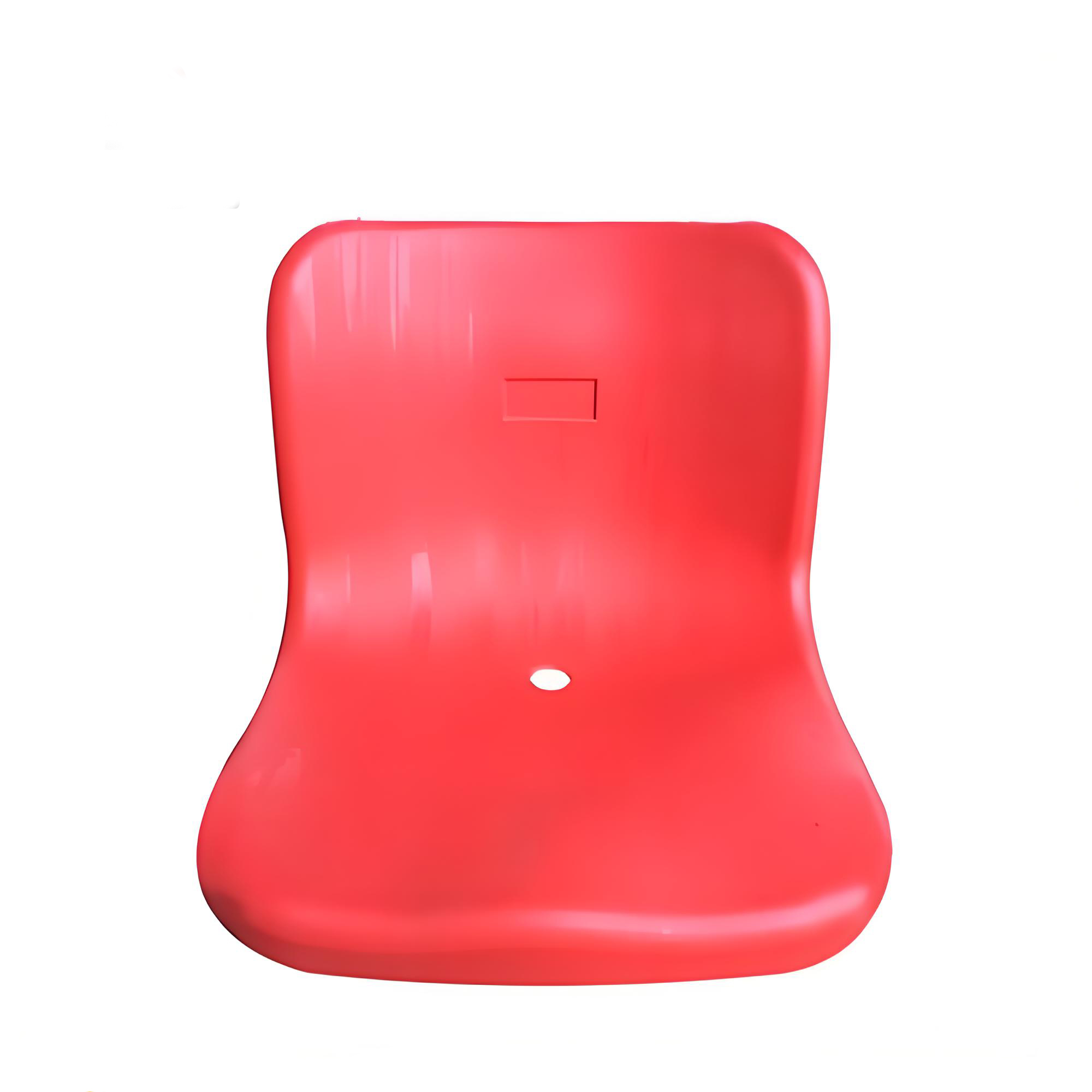

En la construcción de estadios deportivos modernos, decenas de miles de asientos constituyen el elemento visual principal de las gradas. Estos asientos no son simples objetos de mobiliario, sino productos industriales diseñados para soportar décadas de exposición a la intemperie, temperaturas extremas y un uso intensivo. El molde para asientos de estadio, como herramienta central en su fabricación, presenta una dificultad de diseño y manufactura muy superior a la de los moldes para artículos de consumo comunes. Requiere encontrar un equilibrio perfecto entre canales de flujo extremadamente largos, grandes áreas de proyección y exigentes requisitos de resistencia ambiental. Este artículo explora en profundidad el diseño estructural, el análisis de flujo de polímeros, la selección de aceros, el proceso de inyección con gas asistido y las tecnologías de inspección de precisión aplicadas a estos moldes.

Análisis de Flujo (Moldflow) y Diseño de Equilibrio de Canales

En la fase de diseño, el análisis de flujo es clave para garantizar el éxito del molde. Los asientos de estadio suelen tener dimensiones considerables (con longitudes superiores a los 500 mm) y paredes relativamente delgadas (generalmente entre 2.5 y 3.5 mm), lo que impone requisitos muy elevados a la fluidez del polímero fundido.

Mediante simulaciones con software como Moldflow, los ingenieros pueden predecir la temperatura en el frente de flujo, el esfuerzo cortante y la ubicación de posibles atrapamientos de aire durante el llenado. En el caso de moldes para asientos grandes, el problema más común es el "desequilibrio de flujo". Si el material fundido no llega simultáneamente a los extremos de la cavidad, se generarán tensiones internas que provocarán deformaciones por pandeo (warpage). Por ello, los diseñadores deben optimizar las dimensiones de los canales utilizando el análisis de flujo, adoptando distribuciones de canales balanceadas que aseguren que el material salga de las boquillas del sistema de canal caliente (hot runner) y llene cada rincón del asiento con la misma presión y velocidad. Además, la simulación ayuda a determinar el punto de inyección óptimo, que suele situarse en la base o en caras no visibles para no comprometer la estética del producto.

Selección de Aceros para Moldes y Tratamiento Térmico

Los asientos de estadio suelen fabricarse con polipropileno modificado (PP) o polietileno de alta densidad (HDPE), aditivados con protectores UV y masterbatch de color para adaptarse al entorno exterior. Aunque estos materiales son relativamente poco corrosivos para el molde, para soportar millones de ciclos de producción, el acero debe poseer una dureza y resistencia al desgaste excepcionales.

La opción predominante son los aceros pre-endurecidos P20 o 718H, con una dureza típica de HRC 30-35. Para asientos de alta gama con acabados espejo, las cavidades pueden fabricarse incluso en acero inoxidable S136, sometido a tratamiento de templado hasta alcanzar HRC 48 o más. Este acero no solo es resistente a la corrosión, sino que garantiza que la superficie no se oxide ni presente picaduras tras un uso prolongado. Asimismo, las piezas móviles como correderas (slides) y expulsores angulares (angle lifters) suelen fabricarse con aceros aleados de alta tenacidad (como el H13), nitrurados superficialmente para mejorar la dureza y la resistencia al agarrotamiento, evitando el desgaste o el bloqueo bajo altas presiones y temperaturas.

Estructura de Cierre (Half-Mold) y Lógica de Desmoldeo Compleja

Los asientos de estadio suelen presentar curvaturas en el respaldo, apoyabrazos y nervaduras de refuerzo en la base, lo que implica geometrías complejas con múltiples contrasalidas (undercuts). Para facilitar el desmoldeo, el diseño del molde emplea generalmente estructuras de cierre (split molds) o mecanismos de extracción mediante correderas.

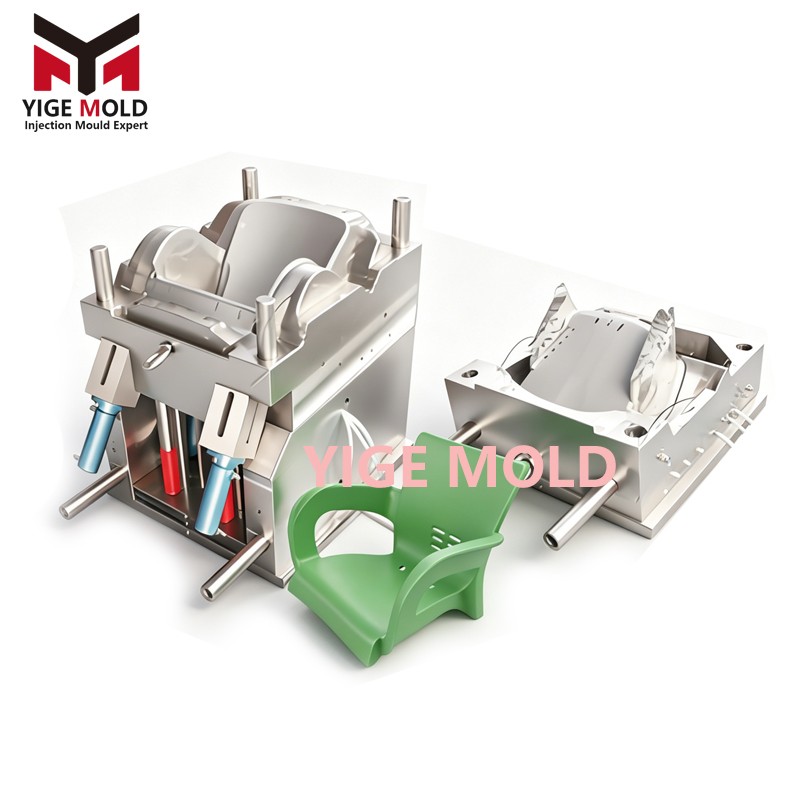

Para asientos fabricados en una sola pieza, el molde suele constar de dos grandes correderas laterales. El reto de diseño reside en la guía y el bloqueo de estas correderas. Debido a la gran presión de inyección, las correderas deben poseer una rigidez suficiente, utilizando habitualmente placas de desgaste y espigas angulares para una guía precisa, complementadas con cilindros hidráulicos para un bloqueo robusto que prevenga la formación de rebabas (flash). Además, los orificios de montaje y las nervaduras en la base suelen requerir mecanismos complejos de expulsores angulares. Estos deben realizar la eyección del producto mientras completan la extracción lateral, lo que exige una precisión de montaje extrema, manteniendo tolerancias típicamente en ±0.02 mm.

Sistema de Canal Caliente y Entrada por Válvula de Aguja

Debido al gran tamaño de los asientos, los moldes tradicionales de canal frío no solo generan mucho material desperdiciado, sino que también dificultan la estabilidad dimensional de piezas tan grandes. Los moldes modernos de alta gama utilizan ampliamente sistemas de canal caliente, especialmente con entrada por válvula de aguja (valve gate).

El sistema de válvula de aguja permite controlar la apertura y el cierre de las válvulas mediante tiempo o posición. Esta tecnología permite diseñar múltiples puntos de inyección y abrirlos secuencialmente. Por ejemplo, se puede abrir primero la compuerta central para llenar el cuerpo principal y posteriormente las laterales para los apoyabrazos, eliminando eficazmente las líneas de soldadura (weld lines) y equilibrando el flujo dentro de la cavidad. Para moldes de dos colores de gran formato, el sistema de canal caliente debe integrarse con mecanismos de rotación para lograr un moldeo bicolor en un solo ciclo, aumentando considerablemente la eficiencia y la calidad del producto.

Aplicación de la Tecnología de Inyección con Gas Asistido (GIT)

Para reducir costes de material y mejorar el rendimiento del producto, la tecnología de inyección con gas asistido se ha extendido ampliamente en los moldes para asientos de estadio. Durante el proceso de inyección, se inyecta nitrógeno a alta presión en el interior de la pieza, creando una estructura hueca.

Esta técnica no solo reduce drásticamente el peso del asiento (normalmente entre un 20% y un 30%), sino que también elimina las depresiones por contracción en las zonas de mayor espesor. Más importante aún, la estructura hueca genera un efecto mecánico similar al de una "viga en I", mejorando significativamente la rigidez y la resistencia al impacto del asiento, evitando que se vuelva frágil en entornos extremadamente fríos o calurosos. En el diseño del molde, es necesario trazar conductos de gas internos y reservar canales de retorno para asegurar una distribución uniforme del gas.

Enfriamiento Conforme y Optimización de la Eficiencia Productiva

El gran área de proyección de los asientos de estadio hace que el tiempo de enfriamiento sea el principal cuello de botella en la eficiencia productiva. Los circuitos de refrigeración rectilíneos tradicionales tienen dificultades para enfriar uniformemente las superficies curvas y las nervaduras, lo que provoca deformaciones.

Los diseños de moldes avanzados incorporan la tecnología de enfriamiento conforme (conformal cooling). Mediante mecanizado de penetración profunda o impresión 3D, se fabrican canales de agua helicoidales en el interior del molde que siguen fielmente el contorno de la pieza. Este diseño asegura una extracción rápida y uniforme del calor, mejorando la eficiencia de enfriamiento en más de un 30%. Esto no solo reduce el ciclo de moldeo, sino que mejora notablemente la estabilidad dimensional, garantizando la intercambiabilidad de los asientos en la producción en masa.

Tratamiento Superficial y Diseño de Texturas

Para mejorar la experiencia de los espectadores, las superficies de los asientos suelen recibir tratamientos de texturizado especiales. Las cavidades del molde se someten a grabados químicos o láser para crear texturas de piel, acabados mate o patrones geométricos específicos. Esto no solo aumenta la estética del asiento, sino que también proporciona propiedades antideslizantes. Además, el tratamiento de nitruración superficial del molde es un paso indispensable, ya que incrementa la dureza y la resistencia al desgaste, prolongando la vida útil de la herramienta.

Verificación mediante Pruebas de Moldeo y Detección Normalizada

Una vez fabricado el molde, debe someterse a rigurosas pruebas de moldeo (trial shots). Además de las inspecciones dimensionales convencionales, los moldes para asientos de estadio requieren pruebas de rendimiento físico específicas. Por ejemplo, las muestras obtenidas se colocan en cámaras de ensayo de humedad y temperatura alterna para simular condiciones ambientales extremas, evaluando su resistencia al envejecimiento y estabilidad dimensional. Simultáneamente, se realizan pruebas de carga para asegurar que el asiento no se fracture ni sufra deformaciones permanentes al soportar el peso humano.

En resumen, la fabricación de moldes para asientos de estadio es un proyecto sistémico que integra diseño estructural, ciencia de materiales, tecnología de canales calientes y mecanizado de precisión. Desde la selección del acero hasta la aplicación de la inyección con gas, cada etapa influye directamente en la seguridad y el confort de las instalaciones del estadio final. Con la evolución de la industria deportiva, los moldes para asientos de estadio evolucionan hacia la ligereza, la sostenibilidad y la inteligencia.
