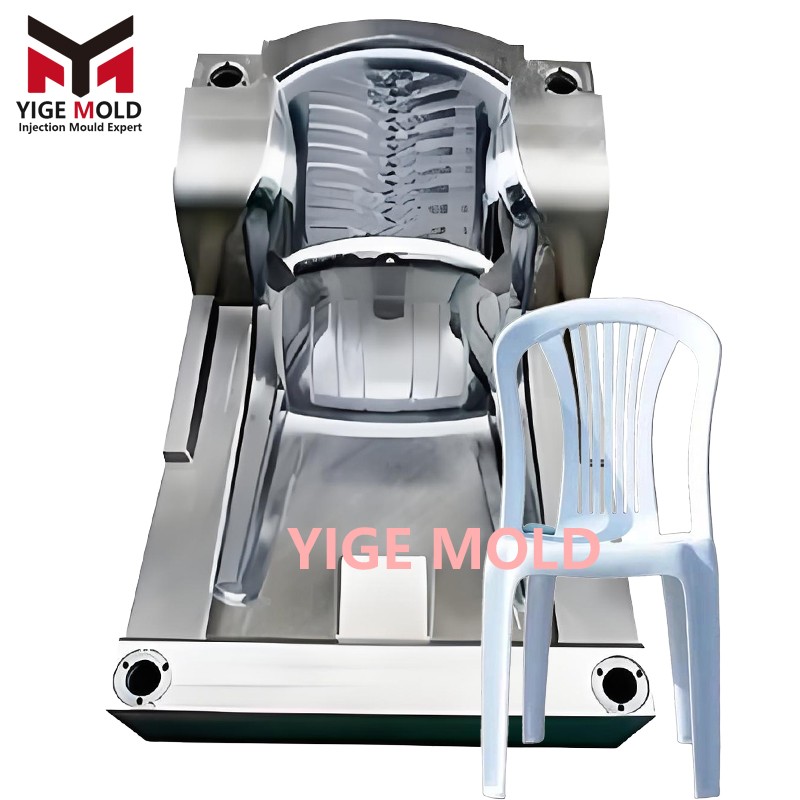

Análisis Técnico y Puntos Clave de Fabricación del Molde para Silla Sin Brazos

En la industria del mobiliario inyectado, la silla sin brazos (comúnmente conocida como silla con respaldo o banco) se ha convertido en uno de los productos básicos más demandados debido a su geometría sencilla y sus amplias aplicaciones. El núcleo de su fabricación reside en el molde para silla sin brazos. Su dificultad de diseño no radica en mecanismos laterales complejos, sino en cómo gestionar el estrés de moldeo y el control de calidad superficial derivados de las grandes superficies, cavidades profundas y superficies irregulares. Este artículo explora en profundidad este tipo de moldes desde la perspectiva del diseño estructural, sistema de alimentación, distribución de refrigeración y estrategias contra defectos de moldeo.

I. Diseño Estructural: Equilibrio entre Rigidez y Desmoldeo

Los moldes para sillas sin brazos suelen adoptar una estructura de molde de dos placas con una sola línea de partición, ya que su contorno general es relativamente regular y no requiere correderas complejas como las sillas con apoyabrazos. Sin embargo, el desafío técnico central reside en el desmoldeo de cavidades profundas y la rigidez del molde.

1. Diseño del Mecanismo de Eyección: La superficie del asiento suele tener una forma cóncava y curva, con profundidades que oscilan entre 100 mm y 300 mm. Esto exige un sistema de expulsión con suficiente carrera. Para evitar marcas blancas por tensión (blistering) o deformaciones, se utiliza comúnmente la eyección por placa expulsora (Stripper Plate Ejection) o una distribución equilibrada de pasadores eyectores. La eyección por placa aplica fuerza de manera uniforme a lo largo de la línea de partición, siendo ideal para productos con texturas de cuero o imitación madera, ya que previene daños superficiales causados por tensiones localizadas.

2. Sistema de Ventilación: Debido a la gran superficie del asiento, los frentes de flujo del material fundido suelen terminar en la parte superior del respaldo o el centro del cojín. Una ventilación deficiente causa fácilmente quemaduras por atrapamiento de aire (burn marks). El diseño debe incluir ranuras de ventilación densas en la línea de partición e insertos de acero poroso sinterizado en las zonas profundas del núcleo, garantizando la rápida salida de gases durante la inyección a alta presión y velocidad.

II. Sistema de Alimentación: Relación de Flujo y Equilibrio de Llenado

La mayoría de los moldes para sillas sin brazos utilizan un sistema de canal caliente (Hot Runner System) para reducir rebabas y acortar el ciclo de moldeo.

1. Selección del Punto de Inyección: Para estas sillas, las formas más comunes de alimentación son la inyección de tres puntos o la inyección directa mediante válvula de aguja.

   • En la inyección de tres puntos, generalmente se coloca uno en la parte superior del respaldo y dos bajo el asiento, para que el material fluya desde el perímetro hacia el centro, minimizando las líneas de soldadura.

   • En la inyección directa de un solo punto, esta se sitúa preferiblemente en la parte inferior del asiento (superficie no visible), aprovechando el calor de cizallamiento para mejorar la fluidez, aunque esto exige un control extremadamente preciso del momento de cambio a la fase de compactación.

2. Equilibrio del Canal: Si se trata de un molde multicavidad (por ejemplo, una cavidad produciendo dos sillas), se deben calcular estrictamente el diámetro y la longitud de cada canal para asegurar que el material fundiéndose llene ambas cavidades simultáneamente, evitando cortocircuitos de llenado o sobrellenados.

III. Líneas de Refrigeración: El Factor Clave contra la Deformación

Lo que más se debe evitar en una silla sin brazos es la "deformación por alabeo", especialmente cuando las cuatro patas no quedan en el mismo plano. La solución reside en la optimización del diseño de las líneas de refrigeración conformadas (Conformal Cooling) y las convencionales.

1. Refrigeración por Zonas: Existe una gran diferencia de espesores entre el respaldo, el asiento y las patas. El asiento suele ser más grueso y propenso a la contracción, mientras que el respaldo es más delgado y se enfría rápidamente. Por ello, el interior del molde debe dividirse en al menos tres circuitos independientes:

   • Circuito del Núcleo: Penetra en la parte posterior del asiento, utilizando refrigeración tipo "pozo" o "espiral" para disipar el calor acumulado en zonas gruesas.

   • Circuito de la Cavidad: Rodea la superficie exterior del producto para controlar la velocidad de solidificación superficial.

   • Circuito de las Patas: Utiliza refrigeración tipo deflector (Baffle Cooling) para el control térmico individual de las patas alargadas.

2. Control de Diferencial Térmico: Mediante el uso de unidades de temperatura, la temperatura del núcleo suele mantenerse ligeramente superior a la de la cavidad (unos 5-10 °C). Esto ayuda a reducir las tensiones internas causadas por una contracción desigual, disminuyendo el riesgo de grietas durante el uso posterior.

IV. Selección de Materiales y Tratamiento Superficial

1. Acero para Moldes: Considerando que las sillas son piezas estructurales grandes y que habitualmente se utilizan materiales reciclados o PP reforzado con fibra de vidrio, el desgaste del molde es significativo. Las cavidades y núcleos suelen fabricarse con aceros pre-templados como 2738H o P20+Ni, con una dureza controlada entre 33-38 HRC. Esto proporciona resistencia a la presión y facilita el pulido y mantenimiento posterior.

2. Texturizado Superficial: La mayoría de las sillas sin brazos del mercado presentan un grabado texturizado (Texturing) para ocultar las líneas de flujo y la contracción. Antes del grabado químico, el molde debe someterse a un pulido especular o granallado de alto estándar, asegurando una profundidad de textura uniforme y evitando que la textura brille o desaparezca bajo alta presión de inyección.

V. Defectos Comunes de Moldeo y Soluciones

Durante el proceso de producción de sillas sin brazos, los siguientes problemas son los más frecuentes para los técnicos:

VI. Conclusión

El molde para silla sin brazos, aunque parece estructuralmente simple, representa en realidad una prueba de la capacidad de control de detalles del fabricante de moldes. No depende de movimientos mecánicos complejos, sino que se basa en gran medida en la comprensión profunda de la termodinámica, la dinámica de fluidos y las propiedades de los materiales. Un molde de alta calidad no solo produce productos con superficies lisas y resistencia adecuada, sino que también genera enormes beneficios económicos al reducir drásticamente el tiempo de ciclo (Cycle Time). En la competencia futura del mercado, la optimización del diseño de refrigeración y la eficiencia de ventilación seguirán siendo las principales direcciones de actualización tecnológica para este tipo de moldes.
