Análisis Técnico Integral de Moldes de Inyección para Suelos de Plástico

1. Panorama de la Industria de Suelos de Plástico e Importancia de los Moldes

1.1 Situación Actual y Tendencias de Desarrollo del Mercado de Suelos de Plástico

Como componente importante de los materiales de decoración de construcción moderna, los suelos de plástico han experimentado un rápido desarrollo en la última década. Según los últimos datos de la industria, el tamaño del mercado global de suelos de plástico superó los 40 mil millones de dólares en 2023, con una tasa de crecimiento anual compuesta (CAGR) de alrededor del 6.5%. Este rápido crecimiento se debe principalmente a las siguientes ventajas de los suelos de plástico:

Características de Rendimiento Destacadas:

• Resistente al agua y la humedad: Totalmente inalterable por ambientes húmedos.

• Resistente al desgaste y duradero: La capa de desgaste superficial puede alcanzar 0.1-0.7 mm, con una vida útil de hasta 10-15 años.

• Fácil instalación: Diseño de enclavamiento permite uniones perfectas, aumentando la eficiencia de instalación en más de 3 veces.

• Ecológico y seguro: Cumple con el estándar ecológico E0, cero emisiones de formaldehído.

• Mantenimiento simple: Limpieza diaria solo requiere un paño húmedo.

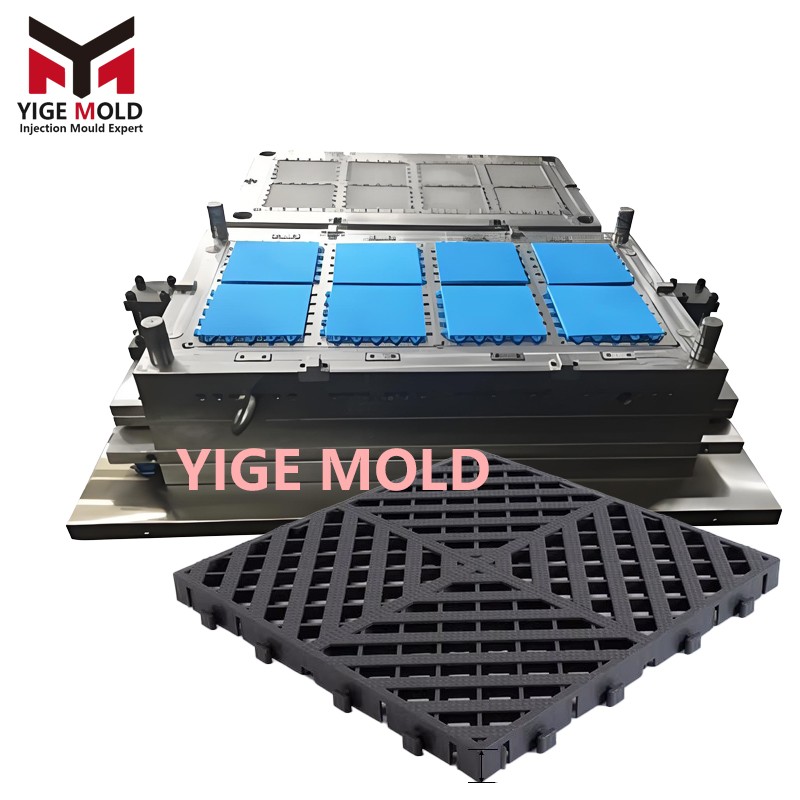

1.2 Posición Central de los Moldes de Inyección en la Producción de Suelos de Plástico

La calidad del molde de inyección determina directamente:

• Precisión dimensional: Tolerancia controlada dentro de ±0.1 mm.

• Calidad superficial: Claridad de textura superior al 95%.

• Eficiencia productiva: Ciclo de moldeo optimizado a 30-45 segundos.

• Tasa de utilización de material: Puede superar el 98%.

• Consistencia del producto: Variación dentro del lote inferior al 0.5%.

2. Requisitos Técnicos Específicos de los Moldes para Suelos de Plástico

2.1 Consideraciones Especiales de Diseño Estructural

Estándar de Parámetros Básicos del Molde:

Rango de dimensiones del molde: 1500×800×600 mm a 2500×1200×800 mm.
Configuración de número de cavidades: Desde una hasta cuatro cavidades (según especificaciones del suelo).
Área de moldeo: 0.5-2.5 metros cuadrados.
Requisito de fuerza de cierre: 800-3000 toneladas.
Sistema de expulsión: Diseño compuesto de expulsión asistida por aire + mecánica.

Innovaciones Estructurales Clave:

1. Sistema de Replicación de Texturas: Utiliza mecanizado por electroerosión (EDM) combinado con grabado químico para una replicación precisa de texturas naturales como madera o piedra. Profundidad de textura 0.05-0.3 mm, precisión angular ±0.1°.

2. Moldificación del Mecanismo de Enclavamiento: Integra directamente la estructura de enclavamiento del suelo en el diseño del molde, incluyendo:

   • Ángulo de la lengüeta (macho): 20-25° de diseño inclinado.

   • Profundidad de la ranura (hembra): 2.5-3.5 mm.

   • Holgura de ajuste: 0.1-0.2 mm.

   • Prueba de resistencia: Soporta más de 500 ciclos de montaje/desmontaje.

3. Sistema de Cambio Rápido de Molde: Diseño modular que permite el cambio de texturas en 2 horas, incluyendo:

   • Estandarización de insertos de textura.

   • Sistema de posicionamiento rápido.

   • Dispositivo de sujeción hidráulica.

2.2 Selección de Materiales y Tratamiento Térmico

Criterios de Selección de Aceros para Moldes:

Material para Cavidad/Núcleo:
- Opciones principales: S136H, NAK80, 718H.
- Requisito de dureza: HRC48-52.
- Requisito de pulido: Pulido espejo hasta Ra 0.02-0.05 µm.
- Tratamiento especial: Recubrimiento PVD superficial, dureza superior a HV2000.

Material para Insertos de Textura:
- Material base: Acero para trabajo en caliente H13.
- Dureza: HRC50-54.
- Profundidad de grabado: 0.1-0.5 mm.
- Vida útil: ≥1 millón de ciclos.

Selección de Piezas Resistentes al Desgaste:
- Columnas y bujes guía: Acero para rodamientos SUJ2.
- Correderas: Acero para trabajo en frío DC53.
- Eyectores: Acero SKD61 tratado térmicamente.

2.3 Diseño del Sistema de Canal Caliente

Esquema de Configuración del Canal Caliente:

Tipo de Sistema: Canal caliente con válvula de aguja.
Número de boquillas: 8-24 (según tamaño del producto).
Control de temperatura: Control independiente por zonas, precisión ±1°C.
Equilibrio de flujo: Optimizado con análisis Moldflow.
Funciones Especiales:
- Monitoreo de temperatura de la masa fundida.
- Retroalimentación de presión en tiempo real.
- Función de autolimpieza.
- Reducción de consumo energético del 30-40%.

3. Tecnologías Clave del Proceso de Producción

3.1 Optimización de Parámetros de Moldeo por Inyección

Ventana de Proceso Recomendada para Material PP:

Control de Temperatura:
- Temperatura del cilindro: 180-220°C (control en cinco zonas).
- Temperatura del molde: 40-60°C.
- Temperatura del canal caliente: 200-230°C.
- Temperatura ambiente: 25±5°C.

Parámetros de Presión:
- Presión de inyección: 80-120 MPa.
- Presión de mantenimiento: 40-60 MPa.
- Contrapresión: 5-10 MPa.
- Fuerza de cierre: Calculada según área proyectada.

Control de Tiempo:
- Tiempo de inyección: 3-8 segundos.
- Tiempo de mantenimiento: 10-20 segundos.
- Tiempo de enfriamiento: 15-25 segundos.
- Ciclo de moldeo: 30-45 segundos.

Control de Velocidad:
- Velocidad de inyección: Control en tres etapas (lento-rápido-lento).
- Velocidad del husillo: 50-80 rpm.
- Velocidad de apertura/cierre: Ajustable.

3.2 Sistema de Control de Calidad

Control de Precisión Dimensional:

1. Tolerancia de longitud: ±0.2 mm/metro.

2. Tolerancia de ancho: ±0.1 mm.

3. Tolerancia de espesor: ±0.05 mm.

4. Planitud: ≤0.2 mm/metro.

5. Precisión angular: ±0.1°.

Estándares de Prueba de Rendimiento:

Propiedades Físicas:
- Resistencia al desgaste: ≥6000 revoluciones (estándar EN 13329).
- Resistencia al impacto: ≥10 julios.
- Estabilidad dimensional: ±0.05% (23°C/50% HR).
- Resistencia a la flexión: ≥40 MPa.

Propiedades Químicas:
- Resistencia a manchas: Sin penetración en 24 horas.
- Resistencia a productos químicos: Resistente a detergentes comunes.
- Propiedades antideslizantes: Nivel R9 en seco, R10 en húmedo.
- Clase de reacción al fuego: B1 (GB 8624).

Adaptabilidad Ambiental:
- Resistencia al calor: Sin deformación a 60°C/6 horas.
- Resistencia al frío: Sin agrietamiento a -20°C/24 horas.
- Resistencia a calor húmedo: 40°C/90% HR/72 horas.

4. Innovación y Actualización Tecnológica

4.1 Aplicación de Tecnologías Inteligentes

Sistema de Monitoreo Inteligente del Molde:

1. Funciones de Monitoreo en Línea
   - Monitoreo de presión dentro del molde: 16 sensores de presión.
   - Monitoreo de temperatura: 32 canales de adquisición de temperatura.
   - Monitoreo de desplazamiento: Precisión de 0.01 mm.
   - Análisis de vibraciones: Mantenimiento preventivo.

2. Sistema de Análisis de Datos
   - Optimización de parámetros del proceso.
   - Modelo predictivo de calidad.
   - Algoritmos de diagnóstico de fallas.
   - Análisis y optimización de consumo energético.

3. Funciones de Control Remoto
   - Monitoreo por aplicación móvil.
   - Almacenamiento de datos en la nube.
   - Ajuste remoto de parámetros.
   - Monitoreo de video en tiempo real.

4.2 Tecnologías de Fabricación Ecológica

Medidas de Ahorro de Energía y Reducción de Emisiones:

1. Diseño de Ahorro Energético: Optimización del sistema de enfriamiento, reducción del consumo en un 25%.

2. Ahorro de Materiales: Optimización del diseño de canales, aumento de la tasa de utilización de material al 99%.

3. Reutilización: Sistema de reciclaje de desechos, tasa de recuperación superior al 95%.

4. Producción Limpia: Eficiencia de recolección de niebla de aceite del 99.5%.

4.3 Fabricación de Respuesta Rápida

Flujo de Fabricación Digital:

Fase de Diseño:
- Modelado 3D: Completado en 24 horas.
- Análisis CAE: Informe en 12 horas.
- Revisión DFM: Completada en colaboración en línea.

Fase de Fabricación:
- Mecanizado CNC: Mecanizado de 5 ejes simultáneos.
- Mecanizado EDM: Precisión de 0.005 mm.
- Texturizado láser: Grabado digital.

Montaje y Puesta a Punto:
- Montaje modular.
- Inspección en línea.
- Pruebas de moldeo rápidas.

5. Soluciones Profesionales de Yige Mold

5.1 Ventajas Técnicas

Ventajas Competitivas Centrales:

1. Capacidad de Diseño
   - 20 años de experiencia en diseño de moldes para suelos.
   - Más de 300 casos de éxito.
   - 15 tecnologías patentadas.
   - Sistema de diseño rápido de desarrollo propio.

2. Capacidad de Fabricación
   - Centros de mecanizado de 5 ejes DMG (Alemania).
   - Máquinas de electroerosión de precisión GF (Suiza).
   - Máquinas de electroerosión por hilo de corte lento Sodick (Japón).
   - Centros de mecanizado de pórtico grande Haas (EE.UU.).

3. Capacidad de Inspección
   - Máquina de medición por coordenadas Zeiss (Alemania).
   - Seguidor láser Leica (Suiza, a menudo utilizado en metrología).
   - Rugosímetro Taylor Hobson (Reino Unido).
   - Sistema de inspección en línea de desarrollo propio.

5.2 Sistema de Gestión de Calidad

Control de Calidad de Proceso Completo:

Fase de Diseño:
- Revisión de diseño de 3 niveles.
- Verificación por simulación CAE.
- Análisis DFMEA.
- Proceso de confirmación del cliente.

Fase de Fabricación:
- Inspección de materias primas.
- Inspección durante el proceso (IPQC).
- Inspección 100% de dimensiones clave.
- Aceptación por etapas.

Fase de Puesta a Punto:
- Inspección de primera pieza.
- Validación con lotes pequeños.
- Optimización de parámetros del proceso.
- Aceptación in situ por el cliente.

Servicio Postventa:
- Respuesta 24 horas.
- Mantenimiento periódico.
- Servicio de actualización técnica.
- Garantía de suministro de repuestos.

5.3 Compromiso de Servicio

Garantía de Servicio Integral:

1. Servicio Previo a la Venta

   • Diseño de solución gratuito.

   • Soporte de consultoría técnica.

   • Optimización de análisis de costos.

   • Servicio de fabricación de muestras.

2. Servicio Durante la Venta

   • Transparencia en el progreso del proyecto.

   • Confirmación de hitos clave.

   • Entrega oportuna de informes de calidad.

   • Transmisión en vivo de la producción.

3. Servicio Postventa

   • Mantenimiento de por vida del molde.

   • Soporte técnico 24 horas.

   • Capacitación de operarios.

   • Guía de optimización de procesos.

6. Análisis de Costo-Beneficio

6.1 Análisis de Retorno de la Inversión (ROI)

Desglose de la Inversión en el Molde:

Composición de la inversión en molde estándar para suelo:
1. Costos de diseño: 80,000 - 150,000 RMB.
2. Costo de materiales: 250,000 - 500,000 RMB.
3. Costos de mecanizado: 400,000 - 800,000 RMB.
4. Sistema de canal caliente: 150,000 - 300,000 RMB.
5. Puesta a punto y pruebas: 50,000 - 100,000 RMB.
6. Otros costos: 30,000 - 50,000 RMB.
**Total: 960,000 - 1,900,000 RMB.**

Cálculo del Retorno de la Inversión:
- Vida útil del molde: ≥1.5 millones de ciclos.
- Producción diaria (24h): 2,000 - 4,000 m².
- Costo de material: 20-40 RMB/m².
- Costo de producción: 10-20 RMB/m².
- Precio de venta en el mercado: 50-150 RMB/m².
- Período de recuperación de la inversión: 6-12 meses.
- Retorno de la inversión (ROI): 200-400%.

6.2 Análisis de Ventajas Competitivas

Comparación de Beneficios Económicos:

Comparación con procesos tradicionales:
- Eficiencia productiva: Aumenta 3-5 veces.
- Tasa de utilización de material: Aumenta 15-20%.
- Costo de mano de obra: Reduce más del 50%.
- Consumo energético: Reduce 30-40%.
- Estabilidad de calidad: Mejora 2 niveles.

Comparación con competidores:
- Precisión del molde: Aumenta 30%.
- Vida útil: Prolonga 50%.
- Costo de mantenimiento: Reduce 40%.
- Plazo de entrega: Acorta 20%.
- Soporte técnico: Respuesta 24 horas.
