¿Qué es el Análisis de Flujo de Molde? ¿Cómo ayuda a tu molde a evitar desvíos?

En la industria de la fabricación de moldes, a menudo escuchamos a los clientes quejarse: "Hemos modificado el molde tres o cinco veces, pero el producto todavía tiene marcas de hundimiento", "El alabeo y la deformación no se pueden resolver sin importar cómo ajustemos la máquina", o "El diseño parecía razonable, ¿por qué todavía está corto de llenado?". Detrás de estos problemas a menudo se encuentra un eslabón crucial que se pasa por alto: el Análisis de Flujo de Molde. Hoy, hablemos de este "artefacto para evitar desvíos" para el desarrollo de moldes y veamos cómo mitiga los riesgos desde la fuente, reduciendo costos y aumentando la eficiencia para tu proyecto.

¿Qué es el Análisis de Flujo de Molde? ¿Qué problemas puede resolver?

En pocas palabras, el Análisis de Flujo de Molde es como realizar una "prueba de ensayo virtual" para un molde. Utiliza software informático para simular todo el proceso de flujo, llenado, empaque y enfriamiento del plástico fundido dentro de la cavidad del molde, prediciendo defectos potenciales con antelación, como llenado insuficiente, trampas de aire, líneas de soldadura, marcas de hundimiento y alabeo.

Imagina esto: antes de que se mecanice una sola pieza de acero para el molde, puedes ver en tu computadora cómo el plástico fluye hacia la cavidad: dónde se llena primero, dónde podría faltar material, dónde podrían formarse burbujas de aire e incluso cuánto se deformará el producto después del enfriamiento. Esta capacidad de "predecir el futuro" permite a los diseñadores optimizar el plan antes de la apertura del molde, evitando los altos costos de repetidas pruebas de ensayo y modificaciones del molde más adelante.

Cuatro roles principales del Análisis de Flujo de Molde en el diseño de moldes

1. Predicción de los procesos de llenado, empaque y enfriamiento del producto
   El análisis de flujo de molde puede simular con precisión la trayectoria de flujo del plástico fundido después de que entra en la cavidad desde la compuerta, incluyendo parámetros clave como el tiempo de llenado, la distribución de presión y los cambios de temperatura. Por ejemplo, para cajas de cambio grandes con paredes delgadas, el software de análisis puede determinar si el fundido puede fluir suavemente hasta el final de la cavidad y si es necesario ajustar la velocidad o la presión de inyección. Durante la fase de empaque, predice qué áreas podrían sufrir marcas de hundimiento debido a una compensación de contracción insuficiente, guiando a los diseñadores a optimizar el tiempo y las curvas de presión de empaque. El análisis del proceso de enfriamiento ayuda a determinar si el diseño del canal de enfriamiento es razonable, previniendo la deformación del producto o la concentración de estrés interno causada por un enfriamiento desigual.

2. Detección temprana de defectos como alabeo, marcas de hundimiento y burbujas
   El alabeo es uno de los defectos más comunes en los productos moldeados por inyección, especialmente para artículos grandes como cajas de cambio y paletas. El análisis de flujo de molde predice las tendencias de deformación en diferentes partes del producto calculando las diferencias en la tasa de contracción durante el proceso de enfriamiento del plástico. Por ejemplo, si el análisis muestra que los bordes del producto se enfrían demasiado rápido llevando a una contracción desigual, el diseñador puede agregar canales de enfriamiento o ajustar la posición de la compuerta en el molde para reducir el riesgo de alabeo desde la fuente. De manera similar, las marcas de hundimiento a menudo aparecen en áreas de pared más gruesa; el análisis de flujo de molde puede identificar con precisión estos "puntos calientes", guiando a los diseñadores a resolverlos reduciendo el grosor de la pared, agregando nervaduras u optimizando los parámetros de empaque. En cuanto a las burbujas, el software simula la ruta de ventilación durante el flujo del fundido, identificando ubicaciones potenciales de trampas de aire con antelación, permitiendo la adición de ranuras de ventilación o ajustes en la compuerta.

3. Optimización de la ubicación de la compuerta y el diseño del canal de enfriamiento
   La compuerta es la "entrada" para el plástico que entra en la cavidad, y su posición afecta directamente el efecto de llenado y la calidad de la apariencia. El análisis de flujo de molde puede encontrar la solución óptima simulando los efectos de llenado con diferentes ubicaciones de compuerta. Para productos como cajas de cambio donde los requisitos de apariencia no son estrictos, las compuertas pueden colocarse en la parte inferior o en los lados, pero se debe asegurar que el fundido llene toda la cavidad uniformemente. A través del análisis de flujo de molde, los diseñadores pueden comparar rápidamente múltiples planes, evitando problemas como llenado insuficiente o líneas de soldadura obvias causadas por una colocación incorrecta de la compuerta. El diseño del canal de enfriamiento es igualmente crítico. El análisis de flujo de molde simula el flujo de agua de enfriamiento y la transferencia de calor, ayudando a los diseñadores a optimizar el diseño de los canales de agua para asegurar un enfriamiento uniforme en todas las partes del molde. Por ejemplo, para las áreas de nervaduras en cajas de cambio, que tienen paredes más gruesas y enfriamiento más lento, los diseñadores pueden agregar canales de enfriamiento en posiciones correspondientes para prevenir el sobrecalentamiento local que lleva a marcas de hundimiento o deformación.

4. Evaluación del tiempo de ciclo y los requisitos de fuerza de sujeción
   El análisis de flujo de molde no solo predice defectos del producto sino que también ayuda a evaluar la eficiencia de producción. Al analizar parámetros como el tiempo de llenado y el tiempo de enfriamiento, los diseñadores pueden estimar el ciclo de moldeo del producto, proporcionando a los clientes referencias de capacidad. Adicionalmente, el software calcula la fuerza de sujeción máxima requerida durante la inyección, ayudando a los clientes a seleccionar máquinas de moldeo por inyección adecuadas y evitando problemas de producción causados por un tonelaje de máquina insuficiente.

Estudio de caso: Optimización de la compuerta del molde de caja de cambio, de "Llenado insuficiente" a "Éxito en el primer ensayo"

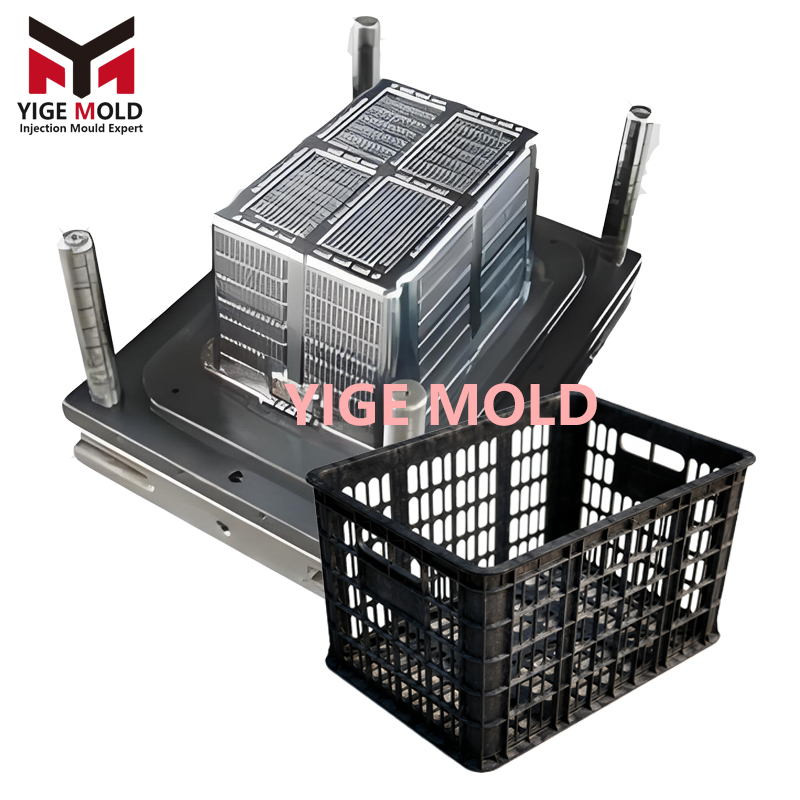

El año pasado, Taizhou Yige Mold recibió un pedido para un molde de caja de cambio grande. El diseño inicial del cliente colocaba una compuerta puntual en el centro de la parte superior, pero las pruebas de ensayo mostraron que las esquinas inferiores siempre estaban cortas de llenado, incluso después de aumentar la presión y velocidad de inyección. Cuando el cliente vino a nosotros, ya habían modificado el molde dos veces, incurriendo en tiempo y costos significativos.

Después de tomar el control, primero realizamos un análisis de flujo de molde en el modelo 3D del cliente. Los resultados mostraron: debido al gran tamaño de la caja de cambio (600mm de largo × 400mm de ancho), la ruta de flujo desde la compuerta central superior era demasiado larga, causando que la presión cayera significativamente para cuando llegaba a las esquinas inferiores, llevando a llenado insuficiente. Adicionalmente, el análisis encontró que la posición de la compuerta superior causaría que las líneas de soldadura aparecieran en la cara frontal, afectando la apariencia.

Basado en estos resultados, sugerimos ajustar la ubicación de la compuerta al centro del lado largo en el costado de la caja de cambio, usando un diseño de compuerta lateral. El análisis de flujo de molde modificado mostró: con el fundido fluyendo desde el lado, la ruta de flujo se acortó, la distribución de presión fue más uniforme, el problema de llenado de la esquina inferior se resolvió, y las líneas de soldadura se movieron al lado de no apariencia.

El cliente adoptó nuestra sugerencia, modificó el molde y realizó una nueva prueba de ensayo. Esta vez, el producto estaba completamente llenado sin líneas de soldadura obvias, logrando el éxito en el primer ensayo. El comentario del cliente indicó que esta sola optimización les ahorró al menos 20,000 RMB en costos de modificación de molde y dos semanas de tiempo de desarrollo.

Nuestro servicio: Informes de análisis de flujo de molde gratuitos para todos los proyectos de molde

En Taizhou Yige Mold, entendemos profundamente la importancia del análisis de flujo de molde para el desarrollo de moldes. Por lo tanto, prometemos: proporcionar informes de análisis de flujo de molde gratuitos para todos los proyectos de molde. Desde el inicio del proyecto, nuestros ingenieros realizan un análisis detallado de flujo de molde basado en los dibujos 3D del producto del cliente, predicen problemas potenciales y ofrecemos sugerencias de optimización. Ya sea la ubicación de la compuerta, el diseño del canal de enfriamiento o los parámetros del proceso de moldeo, dejamos que los datos hablen para asegurar que el diseño del molde sea correcto desde la primera vez, ayudando a los clientes a evitar desvíos y reducir costos mientras aumentan la eficiencia.

Si estás preocupado por problemas de defectos en el desarrollo de moldes o quieres evitar riesgos con antelación, ¡por favor contáctanos! ¡Déjanos usar nuestra tecnología profesional de análisis de flujo de molde para proteger tu proyecto de molde!
