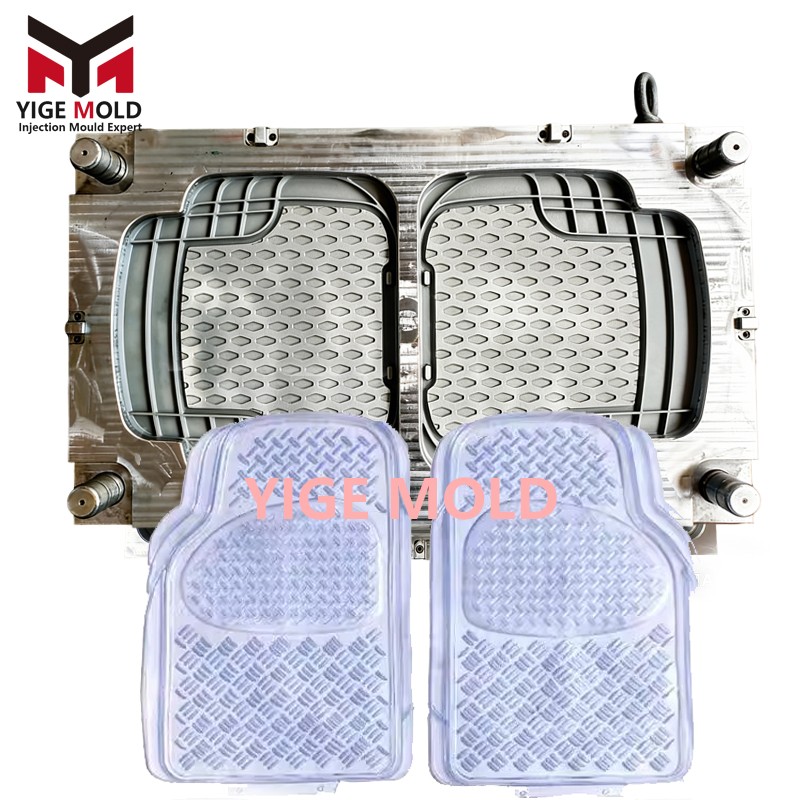

Análisis en profundidad del diseño y fabricación de moldes de inyección para alfombrillas de coche de PVC

Los moldes de inyección para alfombrillas de coche de PVC son un tipo importante dentro de los moldes para componentes interiores de automóviles, utilizados específicamente para producir alfombrillas de material PVC para diversos modelos como turismos y SUV. Estos moldes se caracterizan por tener estructuras complejas, texturas finas y altos requisitos de durabilidad, donde la calidad de su diseño y fabricación afecta directamente al rendimiento impermeable, el efecto antideslizante y la calidad estética de las alfombrillas.

I. Particularidades del diseño estructural del molde

1. Diseño de cavidad con textura tridimensional: Las alfombrillas de coche suelen presentar complejas texturas antideslizantes en relieve, por lo que las cavidades del molde requieren procesos de grabado láser o grabado químico, con una profundidad de textura de 0,2-0,5 mm, garantizando tanto la nitidez y resistencia al desgaste de la textura como un desmoldeo fluido.

2. Sistema de vacío para grandes superficies: Dada la gran superficie de proyección de las alfombrillas (0,5-1,2 m²), es necesario diseñar un sistema de aspiración al vacío multipunto para evitar defectos de llenado y quemaduras por aire atrapado en la cavidad durante la inyección.

3. Mecanismos de corredera de formas especiales: Para los bordes rebordeados y las zonas de fijación con trabas, se diseñan mecanismos de corredera multidireccional y de extracción hidráulica que permitan el desmoldeo de estructuras complejas.

II. Selección de materiales y tratamientos superficiales

1. Aceros para moldes: Se priorizan aceros de espejo resistentes a la corrosión como S136 y NAK80, con dureza HRC30-35, asegurando que las texturas se mantengan intactas tras una producción prolongada y que la superficie sea resistente a la oxidación.

2. Tratamientos con recubrimientos especiales: Se aplican recubrimientos de teflón o de tipo diamante (DLC) para reducir la adherencia entre el material PVC y la superficie del molde, disminuyendo la resistencia al desmoldeo y alargando la vida útil del molde.

III. Tecnologías clave en el proceso de moldeo

1. Inyección a alta velocidad y baja temperatura: El PVC tiene baja estabilidad térmica, por lo que requiere temperaturas de material más bajas (170-185 °C) combinadas con inyección a alta velocidad, acortando el tiempo de permanencia del material fundido en el cilindro para evitar su descomposición.

2. Control de presión en el molde: Se utilizan sensores de presión para monitorizar en tiempo real la presión dentro del molde, empleando control en lazo cerrado para garantizar un llenado equilibrado en todas las zonas y evitar deformaciones por alabeo.

3. Tecnología de enfriamiento rápido: Se diseñan canales de refrigeración conformes multicapa, utilizando agua a baja temperatura (10-15 °C) para un enfriamiento forzado que reduzca el ciclo de moldeo y aumente la eficiencia productiva.

IV. Defectos comunes y soluciones

1. Marcas de flujo en superficie: Se optimiza la posición y cantidad de entradas, empleando entradas de abanico o de película para lograr una expansión uniforme del material fundido.

2. Replicación de texturas poco nítida: Se aumenta la temperatura del molde y la presión de inyección, y se añaden insertos de ventilación en zonas de textura densa.

3. Contracción y deformación en bordes: Se incrementa el tiempo y la presión de mantenimiento en los bordes, y se optimiza el equilibrio del sistema de refrigeración.

V. Innovaciones en los procesos de fabricación de moldes

1. Grabado láser de texturas en cinco ejes: Se utilizan máquinas de grabado láser de cinco ejes para grabar directamente texturas antideslizantes en la superficie de la cavidad del molde, logrando mayor precisión y texturas más naturales y tridimensionales que con los procesos de grabado tradicionales.

2. Sistemas de cambio rápido de molde: Se diseñan interfaces de bastidor de molde estandarizadas, combinadas con dispositivos de sujeción hidráulica, para permitir cambios de molde en menos de 20 minutos.

3. Sistemas de monitorización en línea: Se integran sensores de presión y temperatura para monitorizar en tiempo real el estado de trabajo del molde, ajustando automáticamente los parámetros del proceso.

VI. Mantenimiento y conservación del molde

1. Reparación periódica de texturas: Tras cada 80.000-120.000 ciclos de producción, se realiza un reparado láser de las texturas de la superficie de la cavidad para mantener su nitidez y efecto antideslizante.

2. Tratamiento antioxidante: Se aplica aceite antioxidante durante períodos de inactividad prolongados, y se revisan periódicamente los canales de refrigeración para detectar obstrucciones.

3. Mantenimiento de componentes móviles: Se lubrican periódicamente las correderas y las guías, y se verifica el estado de funcionamiento del sistema hidráulico.

VII. Consideraciones medioambientales y de seguridad

1. Tratamiento del material PVC: El proceso de producción requiere sistemas de ventilación adecuados para evacuar rápidamente el cloruro de hidrógeno generado por la descomposición del PVC.

2. Limpieza del molde: Se emplean limpiadores ecológicos, evitando el uso de disolventes químicos nocivos para el medio ambiente y la salud humana.

Conclusión

Los moldes de inyección para alfombrillas de coche de PVC son herramientas de precisión con altos requisitos técnicos, cuyo desarrollo exitoso requiere la aplicación integral de conceptos de diseño avanzados, procesos de fabricación y métodos de control de calidad. A medida que aumentan las exigencias de calidad de los componentes interiores de automóvil, estos moldes evolucionan hacia una mayor precisión, inteligencia y respeto al medio ambiente, proporcionando un apoyo técnico fiable a la industria de componentes de automoción.
