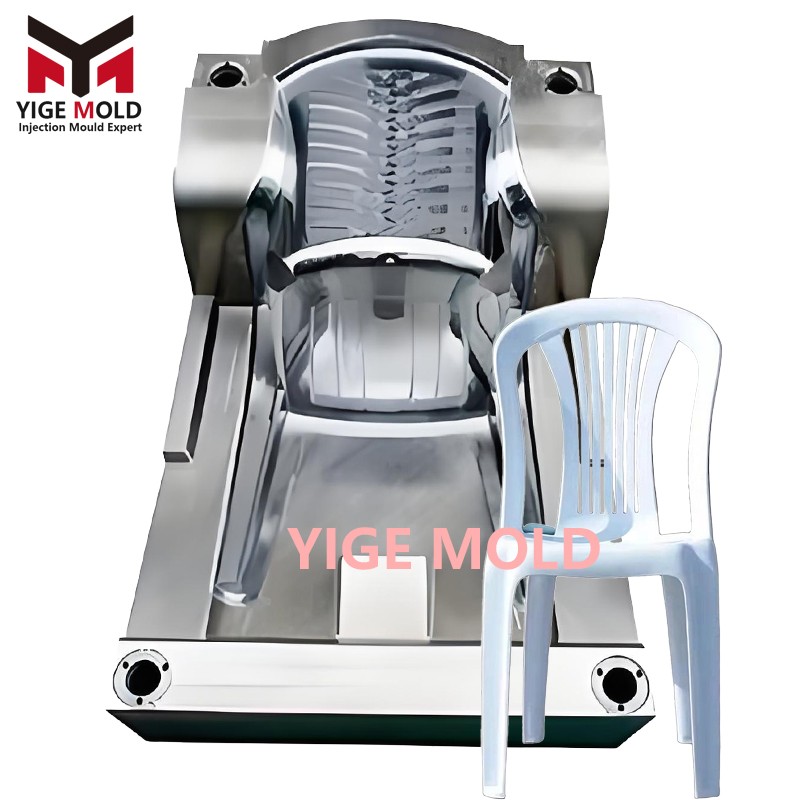

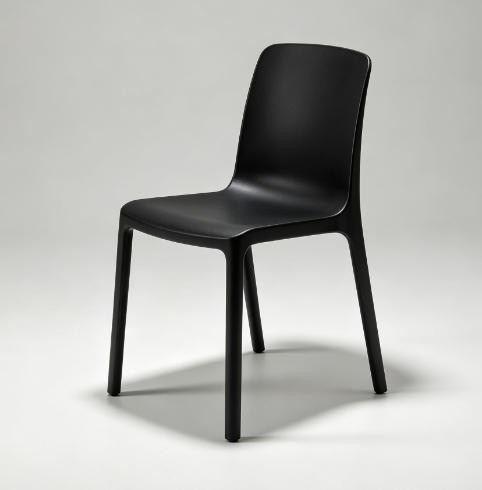

Molde de Inyección para Silla de Plástico sin Brazos: La Precisa Batalla Mecánica tras una Estructura Minimalista

I. Introducción: El Reto Subestimado del Moldeo

En el ámbito del moldeo por inyección, la silla de plástico sin brazos (Armless Plastic Chair) suele malinterpretarse como un producto "de entrada". Comparada con las complejas sillas de oficina con apoyabrazos o las multifuncionales sillas giratorias, la silla sin brazos parece haber simplificado su estructura al eliminar los mecanismos de extracción lateral, lo que sugiere una fabricación sencilla. Sin embargo, la realidad es diametralmente opuesta. Como asiento de uso generalizado y alta frecuencia —presente en restaurantes de comida rápida, salas de reuniones, aulas de formación y mesas de comedor familiares—, sus exigentes requisitos de estabilidad en el apilamiento, seguridad de carga y perfección estética la convierten en la "piedra de toque" para evaluar la competencia básica de cualquier fabricante de moldes.

Al carecer del soporte lateral de los brazos, la silla sin brazos presenta una distribución de esfuerzos más concentrada y una sensibilidad extrema a las micro-deformaciones. Un molde cualificado para este tipo de sillas debe resolver, dentro de una geometría minimalista, complejos problemas de ingeniería: la contracción de grandes superficies, el desplazamiento del centro de gravedad, la interferencia en el apilamiento y la refrigeración eficiente. Este artículo analiza, desde las dimensiones de compensación mecánica, estética de flujo y procesos de fabricación, la esencia del diseño de moldes de alta gama para sillas de plástico sin brazos.

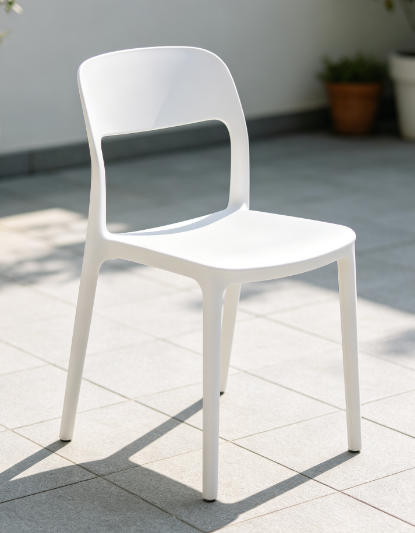

II. Puntos Críticos del Producto y Estrategias Estructurales del Molde

El núcleo del diseño de la silla sin brazos reside en el "equilibrio": equilibrio de peso, de fuerzas y de estética. Esto plantea cuatro desafíos fundamentales para el diseño del molde:

1. Lógica de Apilamiento y Replicación Geométrica: Las sillas sin brazos suelen requerir un apilamiento vertical estable de decenas de unidades. Esto implica que la curvatura del asiento de una silla debe formar una relación perfecta de "macho-hembra" con el contorno de las patas de la silla inferior. Las superficies de la cavidad del molde deben alcanzar precisiones micrométricas; cualquier micro-ondulación o rechupe provocará inestabilidad o bloqueos durante el apilamiento.

2. Mitigación del Efecto Voladizo: Al sentarse, la carga se concentra en el centro del asiento y se transmite a las patas. Al no existir brazos que distribuyan las fuerzas laterales, la unión de la pata con el asiento soporta un momento flector enorme. El diseño del molde debe optimizar topológicamente las nervaduras internas para aumentar la rigidez, manteniendo un espesor uniforme que prevenga marcas de contracción en la superficie visible.

3. Control de Planeidad en Grandes Superficies: El asiento constituye una gran superficie expuesta. Durante el enfriamiento, la diferencia de tasas de solidificación entre el centro y los bordes provoca una "deformación en forma de plato" (dishing). El molde debe incorporar un diseño de compensación de deformación inversa (Pre-warping): mecanizar la cavidad con una geometría opuesta a la deformación esperada para que, una vez contraído el plástico, la pieza recupere su planitud.

4. Superficies Libres de Defectos: Estas sillas suelen ser de colores vivos, con acabados brillantes o texturizados. El tratamiento de las líneas de partición, marcas de los puntos de inyección y líneas de unión determina directamente su valor comercial.

III. Análisis del Diseño del Sistema Central del Molde

1. Sistema de Bastidor: Filosofía de Ingeniería Priorizando la Rigidez

A pesar de la simplicidad estructural, la gran área de proyección genera fuerzas de separación colosales durante la inyección.

• Bastidor No Estándar de Carga Pesada: Se emplean bastidores personalizados en acero pre-endurecido P20 o 718H. Se eliminan los sistemas de cierre convencionales para adoptar una estructura tipo marco perimetral (Frame Structure), elevando drásticamente la rigidez global. En la mitad móvil, se incrementa la densidad de pilares de soporte (Support Pillars) para evitar la flexión del sistema de expulsión bajo carga.

• Sistema de Centrado de Precisión: Para garantizar la precisión de apilamiento, el molde utiliza un doble sistema de guiado. Además de las columnas y casquillos, se incorporan bloques de centrado cónico (Taper Locks) en todo el perímetro de la línea de partición. Este contacto metal-metal neutraliza los micro-desplazamientos causados por la presión de inyección, asegurando un espesor uniforme en los bordes del asiento.

2. Sistema de Alimentación: Inyección Oculta y Llenado Matricial

La estética de la silla sin brazos es primordial; el manejo del punto de inyección es crítico.

• Sistema de Canal Caliente con Válvulas: La solución predominante emplea dos o tres boquillas de aguja (Valve Gates). La ubicación se oculta estratégicamente en las intersecciones de nervaduras bajo el asiento o en caras no visibles de las patas. Esta disposición minimiza la longitud del flujo y permite, mediante el control secuencial de las válvulas, un llenado progresivo desde el centro hacia los bordes, desplazando las líneas de unión hacia zonas no sometidas a esfuerzo.

• Tratamiento de "Cero Huella" en el Punto de Inyección: Para facilitar la producción totalmente automática sin comprometer la estética, se recurre frecuentemente a compuertas submarinas (Sub-gates) que conectan el canal caliente con un canal frío corto. Al abrirse el molde, el punto se rompe automáticamente, dejando una marca residual mínima que puede eliminarse con un ligero lijado o camuflarse completamente mediante el texturizado posterior.

• Simulación de Equilibrio de Llenado: En la fase de diseño, se utiliza software de análisis de flujo (Moldflow). Dada la geometría en abanico de la silla, se ajustan las secciones transversales de los canales para asegurar que el material fundido alcance todos los extremos simultáneamente, previniendo diferencias de densidad localizadas y pandeos derivados de un llenado desequilibrado.

3. Sistema de Conformado: Refrigeración Conformada y Compensación Inversa

Esta es la tecnología central para resolver el pandeo en sillas sin brazos.

• Canales de Refrigeración Conformados (Conformal Cooling)**: Para la superficie curva del asiento, se fabrican insertos mediante impresión 3D (tecnología SLM) con canales que siguen la geometría de la pieza. La distancia constante a la superficie de la cavidad (10-15 mm) elimina las zonas térmicas muertas de los canales rectos tradicionales. Esto reduce la diferencia de temperatura entre el centro y los bordes a ±3°C, minimizando las tensiones térmicas residuales.

• Tecnología de Compensación de Deformación Inversa (Pre-warping)**: Basándose en análisis CAE, se mecaniza la superficie de la cavidad con una micro-deformación intencionada (típicamente 0.5mm-1.0mm) en dirección opuesta a la contracción prevista. Cuando el plástico se contrae, compensa exactamente esta deformación, logrando una planeidad perfecta. Esta técnica marca la frontera entre un molde convencional y uno de alta precisión.

• Ventilación Asistida por Vacío: En zonas críticas donde el aire queda atrapado (vértice del respaldo, base de las patas), se fresan ranuras de ventilación de apenas 0.015mm-0.02mm conectadas a cámaras colectoras. En moldes para acabados brillantes, se integran conexiones a bombas de vacío para extraer el aire de la cavidad antes de la inyección, eliminando quemaduras y vacíos por falta de material.

4. Sistema de Expulsión: Desmoldeo Suave y Protección Anti-Arañazos

Las superficies suelen ser brillantes o texturizadas finamente, siendo vulnerables a marcas de expulsión o blanqueamiento por tensión.

• Expulsión Temporizada y de Doble Etapa: Para las profundas nervaduras en la base de las patas, se diseñan mecanismos de retardo. El sistema expulsa primero la estructura principal y, una vez liberados los undercuts, completa el desmoldeo, evitando arrancamientos por tensión excesiva.

• Tecnología de Desmoldeo Asistido por Aire: Se integran micro-conductos neumáticos detrás de las grandes superficies. Previo a la acción mecánica, se inyecta nitrógeno a alta presión para romper el vacío y crear una película de aire. Esto reduce drásticamente la fricción de desmoldeo, protegiendo la integridad superficial.

• Arte de la Distribución de Espigas: Las espigas expulsoras no deben concentrarse únicamente en las nervaduras. Se requieren placas o bloques expulsores en zonas no funcionales detrás de superficies visibles para distribuir la fuerza, previniendo grietas por concentración de tensiones.

IV. Ciencia de Materiales y Tecnología de Acabados Superficiales

1. Selección de Aceros

• Cavidades y Núcleos: Se prefieren aceros pre-endurecidos de alta pureza como NAK80 o 718H. El NAK80 destaca por su excelente colabilidad en pulido y texturizado, ideal para asientos de alta exigencia estética. Para zonas de alto desgaste (patas), se selecciona acero H13 para trabajo en caliente, sometido a tratamiento térmico de vacío hasta HRC48-52.

• Correderas e Inclinadas: Debido a la frecuente extracción lateral, los componentes de deslizamiento requieren materiales resistentes. Se emplea cobre-berilio o aceros cromados para resistir la erosión del roce continuo.

2. Texturizado y Granallado (Texturing)

• Tratamiento Anti-Adherente: Al inyectar polímeros blandos como PP o PE, las superficies del molde requieren recubrimientos especiales (ej. Teflón o DLC - Diamante-Like Carbon) para reducir el coeficiente de fricción y prolongar la vida útil.

• Grabado Químico: Para disimular imperfecciones menores y aumentar la estética, las superficies suelen someterse a grabados tipo cuero, naranja o patrones geométricos. Esto exige un pulido previo extremadamente fino por parte del montador para asegurar una profundidad de textura uniforme y transiciones suaves.

V. Validación mediante Pruebas de Moldeo y Optimización de la Ventana de Proceso

Las pruebas de moldeo (fases T0-T2) tras la fabricación son vitales para validar el diseño.

1. Ensayo de Inyección Corto (Short Shot): Observar el frente de flujo sin llenar completamente la cavidad. Esto ayuda a identificar desequilibrios de llenado, permitiendo ajustar los tiempos de apertura de válvulas y las velocidades de inyección.

2. Afinación de la Curva de Contrapresión: Mediante el monitoreo del peso de la pieza en función del tiempo de contrapresión, se localiza el punto óptimo de transición (V-P Switchover). Esto elimina rechupes y evita tensiones residuales excesivas por sobrepresión.

3. Monitoreo Termográfico: Empleando cámaras de imagen térmica para escanear la pieza recién expulsada, se analiza la distribución del campo de temperatura. Si existen gradientes pronunciados, se reajustan los caudales de refrigeración o las consignas térmicas hasta mantener una diferencia inferior a ±5°C, asegurando la planeidad final.

VI. Análisis de Defectos Comunes y Soluciones

• Deformación por Pandeo: Generalmente causada por enfriamiento irregular u orientación molecular. Las soluciones incluyen: extender el tiempo de enfriamiento, equilibrar las temperaturas entre mitades del molde, optimizar la curva de contrapresión y, fundamentalmente, aplicar deformaciones inversas (pre-warping) durante el diseño CAD.

• Líneas de Unión Evidentes: Mejorables ajustando la temperatura del molde y la velocidad de inyección, o incorporando pozos de recogida de material frío (cold slug wells). Para productos de máxima exigencia estética, se pueden explorar tecnologías de inyección multicomponente (bi-inyección).

• Llenado Incompleto: Verificar la ventilación, incrementar la temperatura del material y del molde, o aumentar la presión de inyección. Si el problema persiste por excesiva longitud de flujo, podría requerirse la inclusión de canales auxiliares o la modificación de la geometría del producto.

VII. Conclusión: Hacia la Inteligencia y la Manufactura Verde

La evolución de los moldes para sillas de plástico sin brazos se dirige hacia la inteligencia, la ligereza y la sostenibilidad ambiental. Los moldes del futuro integrarán sensores avanzados (presión, temperatura, fibra óptica) para capturar datos intra-cavitarios en tiempo real, transmitiéndolos vía Internet de las Cosas (IoT) a plataformas en la nube para el ajuste adaptativo de parámetros y diagnóstico remoto. Simultáneamente, con la creciente adopción de bio-plásticos y materiales biodegradables en el mobiliario, las tecnologías de materiales y tratamientos superficiales para moldes enfrentarán nuevos paradigmas. Para los fabricantes, dominar la integración CAD/CAE/CAM junto con filosofías de manufactura leanpara producir moldes de alta precisión, larga duración y fácil mantenimiento, será la clave competitiva para impulsar la calidad en la industria del mobiliario.
