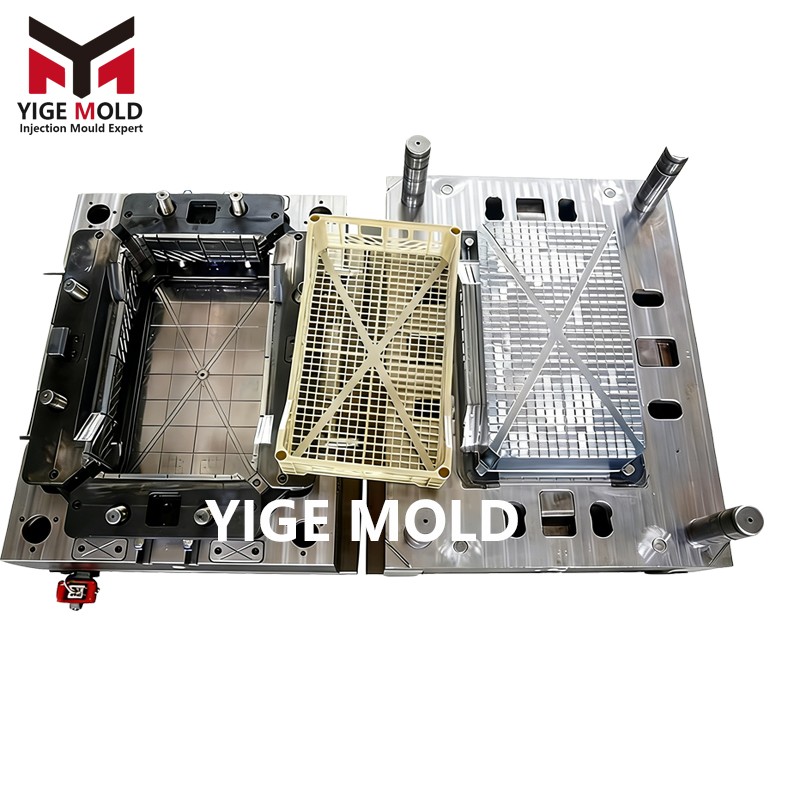

Molde para organizador/estantería de plástico

Definición y uso

El molde para organizador/estantería de plástico es un molde de inyección especializado utilizado para producir componentes plásticos de sistemas de almacenamiento modulares y ensamblables. Los componentes producidos (como postes verticales, estantes, divisores, conectores, etc.) pueden ensamblarse rápidamente mediante sistemas de clip, encaje, etc., formando soluciones de almacenamiento personalizadas aplicables en entornos domésticos, oficinas, almacenes, etc. Este tipo de molde debe lograr una alta precisión, una fuerte intercambiabilidad y una producción eficiente en masa de los componentes.

I. Estructura del producto y núcleo del diseño del molde

1. Diseño de componentes modulares

   • Postes verticales/Guías: Suelen tener ranuras en T, en C o muescas de espaciado estándar para conectar estantes y accesorios. El molde necesita formar los canales internos mediante extracción lateral de núcleos con bloques deslizantes y garantizar la rectitud y precisión dimensional de las ranuras, asegurando un ajuste suave de los estantes. La estabilidad en el movimiento y la resistencia al desgaste del mecanismo de extracción son clave.

   • Estantes/Bandejas: Suelen diseñarse con texturas antideslizantes, orificios de ventilación o bordes de contención. El molde debe manejar el llenado y el control del alabeo de grandes áreas de pared delgada (2-4mm), garantizando la planicidad mediante alimentación balanceada de múltiples puntos y enfriamiento por zonas. La disposición de las nervaduras debe equilibrar la resistencia y la viabilidad del desmoldeo.

   • Conectores y accesorios funcionales: Incluyen conectores en ángulo recto, bases para ruedas multidireccionales, ganchos, etc., con estructuras complejas que a menudo contienen subcortes. El molde suele emplear estructuras de levantes inclinados, desmoldeo por rotación o bloques partidos (Hob). Para accesorios con cierres de clip de resorte, es necesario controlar con precisión el espesor de pared y la deformación durante el desmoldeo en las áreas de acoplamiento.

2. Precisión de ajuste e intercambiabilidad

   • Todas las dimensiones de ajuste de los componentes deben compensarse con precisión en función de la tasa de contracción del material. La interferencia de los clips y el juego de los encajes suelen necesitar un control dentro de 0.1-0.3mm. La tolerancia de mecanizado de las áreas relevantes de la cavidad del molde debe ser ≤ ±0.03mm.

   • Para lograr un "ensamblaje a ciegas" (es decir, que cualquier componente pueda ensamblarse correctamente con otro), el molde debe garantizar la uniformidad dimensional de componentes del mismo tipo y controlar estrictamente la precisión de forma y posición de las áreas de formación de los clips.

II. Esquemas de tecnología clave del sistema del molde

1. Sistema de alimentación

   • Para componentes alargados (como postes verticales), se utiliza un canal caliente combinado con entrada lateral o de punto, para reducir la pérdida de presión y asegurar un llenado secuencial a lo largo de la longitud. Para componentes tipo placa, se pueden usar entradas de abanico o de película para obtener un frente de flujo estable.

   • En moldes de múltiples cavidades, el diseño de los canales debe optimizarse mediante análisis CAE, asegurando que todas las cavidades se llenen simultáneamente y reduciendo las diferencias de peso entre componentes.

2. Sistema de enfriamiento

   • Se aplica un "enfriamiento diferenciado por zonas" según las diferencias estructurales de los componentes: en áreas de pared gruesa (como la base de las nervaduras, el cuerpo de los conectores) se disponen canales de agua densos o se utilizan insertos de alta conductividad térmica; en grandes áreas de pared delgada se disponen canales de agua convencionales equilibrados.

   • El diseño de los canales de enfriamiento debe considerar la disipación continua de calor tras el desmoldeo del componente, para prevenir deformaciones posteriores. Para componentes de cavidad profunda, dentro del núcleo se pueden utilizar canales en espiral o tubos de chorro para reforzar el enfriamiento.

3. Sistema de expulsión

   • Se emplea una combinación de "pasadores expulsores densos + bloques expulsores locales". En la parte posterior de componentes de gran área como estantes, se colocan uniformemente numerosos pasadores expulsores de pequeño diámetro; en áreas de difícil desmoldeo como cavidades profundas o la base de nervaduras, se usan expulsores planos o bloques de forma especial.

   • Para componentes de gran profundidad o de material más blando (como PP), es común usar expulsión asistida por aire: al final de la carrera de expulsión se inyecta aire comprimido para ayudar a despegar la pieza del núcleo, especialmente útil para componentes tipo caja.

4. Mecanismos de extracción lateral y desmoldeo

   • El molde integra una gran cantidad de bloques deslizantes y levantes inclinados para formar muescas, orificios para tornillos, subcortes funcionales, etc. El diseño debe garantizar que todos los componentes móviles tengan la secuencia temporal correcta, no interfieran entre sí, y posean suficiente rigidez y resistencia al desgaste para soportar ciclos prolongados.

III. Procesos de fabricación y control de calidad

1. Selección de materiales

   • Estructura del molde: Se utiliza acero preendurecido de alta resistencia (como S50C) para garantizar la rigidez general.

   • Componentes de conformado: Cavidades, núcleos, bloques deslizantes, etc., se seleccionan de aceros para moldes de alta resistencia al desgaste y buena pulibilidad, como S136, 718H, NAK80, etc. Para áreas que requieren acabado espejo o alta duración, se pueden seleccionar aceros de grado superior o aplicar tratamientos de superficie de endurecimiento.

2. Mecanizado de precisión

   • Fresado CNC de alta velocidad: Utilizado para mecanizar superficies complejas de gran tamaño, garantizando precisión de forma y dimensiones.

   • Mecanizado por electroerosión (EDM): Utilizado para detalles como esquinas internas, ranuras profundas, hendiduras estrechas y texturas finas.

   • Electroerosión por hilo de corte lento: Utilizada para el mecanizado de alta precisión de las superficies de ajuste de bloques deslizantes, levantes inclinados e insertos de precisión, asegurando la precisión del movimiento.

   • Taladrado de orificios profundos: Utilizado para mecanizar canales de agua de enfriamiento largos y profundos.

3. Tratamiento térmico y tratamiento superficial

   • Los componentes principales de conformado se someten a temple y revenido para obtener la dureza y tenacidad requeridas.

   • Las superficies de los componentes móviles pueden someterse a tratamientos como nitruración, recubrimientos PVD, etc., para mejorar la resistencia al desgaste y reducir el coeficiente de fricción.

   • Las superficies de la cavidad se terminan según los requisitos del producto: pulido (espejo, satinado) o texturizado (granulado tipo cuero, arenado fino, etc.).

4. Ensamblaje y prueba de molde

   • Se ensamblan con precisión todas las piezas, ajustando especialmente el juego de ajuste de los componentes móviles para garantizar un funcionamiento suave, sin atascos.

   • Se realiza la prueba del molde en la máquina, optimizando la calidad del producto mediante el ajuste de parámetros del proceso, resolviendo defectos como rebabas, hundimientos, deformaciones, llenado incompleto. Es imprescindible verificar la facilidad de ensamblaje de todos los componentes, la firmeza de las conexiones y la capacidad de carga.

IV. Consideraciones de producción

1. Eficiencia de producción: Se reduce el ciclo y se aumenta la capacidad productiva mediante el uso de canales calientes, diseño multicavidad y optimización del enfriamiento.

2. Vida útil y mantenimiento del molde: Con un uso normal y mantenimiento periódico, un molde de calidad puede tener una vida útil superior al millón de ciclos. Es necesario limpiar periódicamente los circuitos de agua, lubricar los componentes móviles e inspeccionar el desgaste.

3. Control de costos: Garantizando la calidad y la vida útil, se controla el costo de fabricación del molde optimizando el diseño, seleccionando materiales de forma racional y mejorando la eficiencia del mecanizado.

Conclusión

El molde para organizador de plástico es un producto intensivo en tecnología, cuyo nivel de diseño y fabricación determina directamente la funcionalidad, estética, durabilidad y experiencia de usuario del sistema de almacenamiento final. Un molde excelente no solo puede lograr una producción en masa eficiente y estable, sino que, a través de un control dimensional preciso y una optimización estructural, puede garantizar que innumerables componentes individuales se combinen perfectamente para construir un espacio de almacenamiento robusto, flexible y atractivo. El éxito de este tipo de moldes refleja la profunda acumulación tecnológica y la capacidad de innovación de la moderna industria de moldes de inyección para resolver problemas de compatibilidad de sistemas complejos y lograr diseños fáciles de usar.
