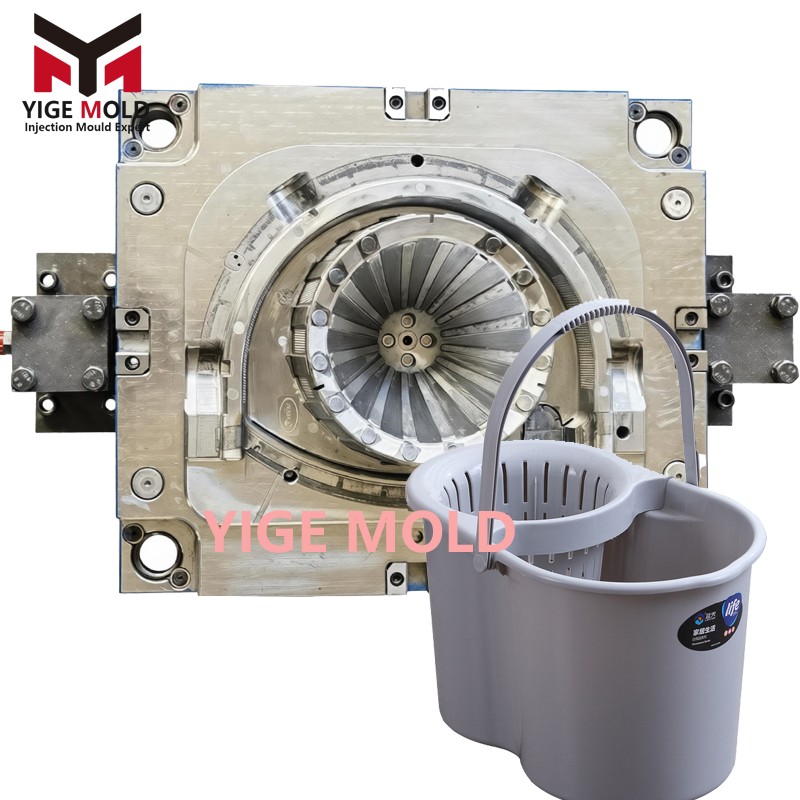

Molde de Cesta Filtrante para Cubo de Fregona: Sistema de Moldeo de Precisión para Estructuras de Separación de Fluidos por Centrifugación

I. Posicionamiento de la Función Central

La cesta filtrante (cesta de deshidratación), como componente central móvil del sistema de fregona giratoria, debe cumplir simultáneamente tres funciones clave en condiciones de operación a alta velocidad (≥800 rpm):

1. Eficiencia de deshidratación centrífuga ≥85%

2. Precisión de centrado automático del cabezal de fregona ±0,5 mm

3. Vida útil a fatiga estructural ≥100.000 ciclos

   La tarea principal de este tipo de molde es transformar parámetros de dinámica de fluidos en microestructuras poliméricas, cuya sustancia técnica trasciende el ámbito de los moldes para piezas plásticas comunes.

II. Características Técnicas Clave

1. Modelado Matemático de la Matriz de Canales de Flujo

   • Los orificios de deshidratación siguen un modelo de distribución no uniforme de Poiseuille, con un diámetro que varía gradualmente desde 3,5 mm en la base hasta 2,8 mm en la parte superior.

   • Diseño de gradiente de porosidad: 65% en la zona inferior → 55% en la zona media → 45% en la zona superior.

   • Las nervaduras guía helicoidales utilizan una línea espiral de Arquímedes de paso variable, con paso que varía gradualmente desde 120 mm en la base hasta 80 mm.

2. Diseño Estructural de Equilibrio Dinámico

   • 12 grupos de nervaduras radiales de refuerzo y 3 anillos de refuerzo circunferenciales forman una red de soporte compuesta.

   • La sección transversal de las nervaduras adopta un perfil optimizado de tipo aeronáutico, con un grosor que varía desde 2,2 mm en la raíz hasta 1,0 mm en el extremo.

   • La interfaz de transmisión en la base utiliza una estructura de dientes de engranaje de evolvente, con 12 dientes, módulo 1,0 y ángulo de presión de 30°.

3. Control Especial del Flujo de Material

   • Se emplea un canal caliente de válvulas de aguja con control secuencial de múltiples puntos, con 6 entradas que se abren en 3 fases.

   • Entradas principales: 2 entradas de Φ2,5 mm en el centro de la base (se abren a 0 s).

   • Entradas auxiliares: 4 entradas de Φ1,8 mm en la zona media (se abren con un retardo de 0,8 s).

   • Curva de presión de llenado: Control de tres etapas (lento-rápido-lento), con una presión máxima de 120 MPa.

III. Puntos Innovadores de la Estructura del Molde

1. Sistema de Matriz de Núcleos de Alta Densidad

   • Total de 437 núcleos para orificios de deshidratación, utilizando una estructura de disposición progresiva de carburo de tungsteno.

   • Tolerancia del diámetro del núcleo: ±0,01 mm.

   • Tolerancia de ubicación: ±0,02 mm.

   • Tratamiento superficial: Recubrimiento de diamante, rugosidad Ra ≤0,05 μm.

2. Moldeo de Precisión de Superficies Helicoidales

   • La superficie helicoidal del núcleo se conforma mediante rectificado de precisión de 5 ejes.

   • Error de paso: ≤0,03 mm/360°.

   • Tolerancia del contorno de la superficie: ≤0,05 mm.

   • Acabado superficial: 8 pasos de proceso, logrando finalmente un acabado tipo espejo (Ra ≤0,1 μm).

3. Garantía de Alta Precisión de la Estructura de Transmisión

   • La formación de los dientes de engranaje utiliza un mecanismo de 12 deslizadores radiales sincronizados.

   • Precisión de división: ±5 minutos de arco.

   • Error del perfil del diente: ≤0,015 mm.

   • Juego de acoplamiento: 0,1-0,15 mm (por lado).

IV. Diseño Especializado del Sistema de Refrigeración

V. Control de la Precisión de Fabricación

1. Control de la Cadena de Dimensiones Clave

   • Concentricidad: Centro de los dientes de engranaje vs. Círculo de distribución de orificios ≤0,03 mm.

   • Cuadratura: Cara del extremo de la brida de montaje vs. Eje central ≤0,02 mm.

   • Planitud: Superficie de apoyo de la base ≤0,05 mm.

2. Procesos de Mecanizado Especiales

   • Superficie helicoidal: Fresado de alta velocidad de 5 ejes + Electroerosión de precisión + Rectificado por coordenadas.

   • Orificios de deshidratación: Taladrado de orificios profundos + Rectificado por coordenadas + Pulido por ultrasonidos.

   • Perfil de los dientes de engranaje: Electroerosión por hilo lento + Rectificado de precisión.

3. Estándares de Inspección

   • Medición por coordenadas: Inspección 100% de dimensiones clave.

   • Inspección por proyección: Inspección del contorno de los dientes ampliado 50 veces.

   • Prueba de equilibrio dinámico: Cantidad residual de desequilibrio ≤0,5 g·mm/kg.

VI. Indicadores de Rendimiento para Producción en Serie

1. Parámetros del Proceso

   • Ciclo de inyección: 38±2 segundos.

   • Control de temperatura del molde: Molde frontal 85°C / Molde posterior 45°C.

   • Curva de presión de mantenimiento: Disminución en tres etapas, tiempo total 12 segundos.

2. Indicadores de Calidad

   • Estabilidad dimensional: CPK ≥1,67.

   • Desviación de peso: ±0,8%.

   • Grado de equilibrio dinámico: Grado G6,3.

3. Vida Útil del Molde

   • Estructura principal: ≥1,5 millones de ciclos.

   • Núcleos de precisión: ≥800.000 ciclos.

   • Componentes móviles: ≥1 millón de ciclos.

VII. Valor de la Innovación Tecnológica

Este tipo de molde, a través de la innovación interdisciplinaria, logra cuatro grandes avances tecnológicos:

1. Aumenta la eficiencia de separación de fluidos de más del 70% en diseños tradicionales a más del 85%.

2. Reduce la tasa de desequilibrio dinámico de un promedio del 5% en la industria a menos del 0,3%.

3. Extiende el intervalo de mantenimiento del molde de 50.000 ciclos a 150.000 ciclos.

4. Controla la tasa de defectos del producto en menos de 2000 PPM.

El nivel tecnológico del molde de cesta filtrante se ha convertido en un indicador clave para medir la competitividad central de los fabricantes de utensilios de limpieza, y su grado de precisión determina directamente el rendimiento y la reputación en el mercado del producto final.
