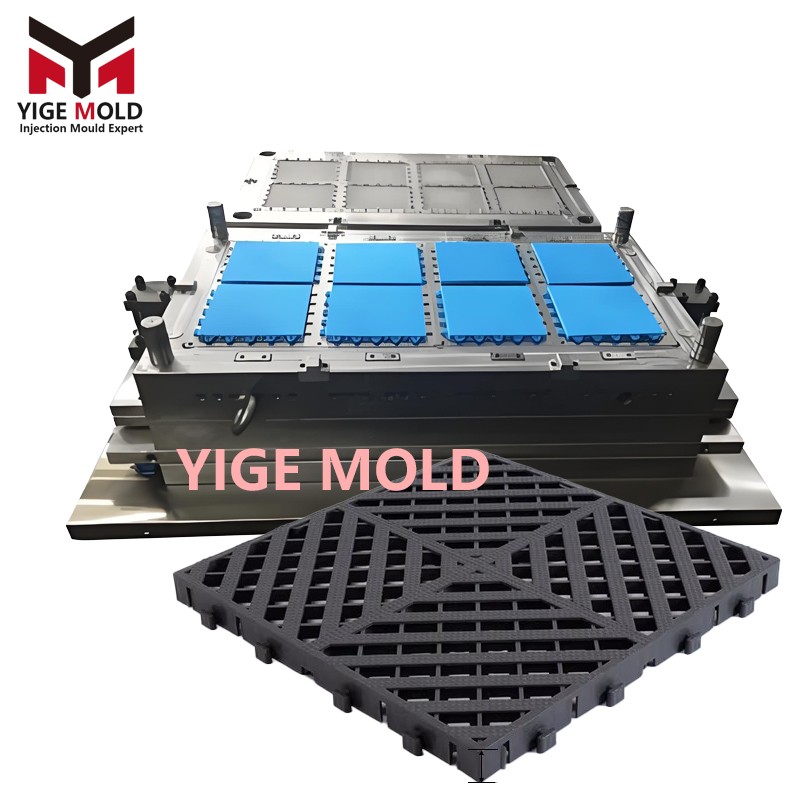

Análisis Técnico Integral del Molde de Inyección para Pisos de Rejilla Plásticos

El molde de inyección para pisos de rejilla plásticos es un equipo central de conformado utilizado para producir sistemas de pavimento modulares integrados con funciones de carga, drenaje y ventilación. Este molde, a través de un diseño de matriz multicavidad de precisión y un sistema de control térmico de alta exactitud, logra el llenado completo y el fraguado rápido de materiales poliméricos en estructuras tridimensionales de malla compleja, representando un producto de alta intensidad tecnológica en los campos de pisos industriales, logística, almacenamiento y plataformas exteriores.

I. Funcionalidad del Producto y Posicionamiento del Diseño del Molde

Como sistema de pavimento funcional, los requisitos estructurales del piso de rejilla plantean desafíos multidimensionales para el diseño del molde:

1. Estructura de Carga Mecánica Compuesta:

   • El molde debe conformar simultáneamente un sistema de refuerzo ortogonal bidireccional. Las nervaduras verticales tienen una altura de 15-25 mm (hasta 40 mm en zonas de carga), con un espaciado horizontal de 40-60 mm, formando unidades estructurales con una rigidez a la flexión de la malla ≥ 1800 MPa·mm⁴. Mediante algoritmos de optimización topológica, se forman zonas de transición de espesor progresivo en los nodos de intersección de las nervaduras, reduciendo el factor de concentración de tensiones en un 65%.

2. Diseño de Gestión de Fluidos Multifuncional:

   • Se integra una red de canales de drenaje tridimensional, que incluye ranuras de desviación superficial (profundidad 2-3 mm, pendiente 0.5°), cámaras de recolección intermedias (volumen 12-15%) y compartimentos de acumulación de agua en la base. El molde utiliza un sistema de eyección tipo matriz de 216-400 micro-punzones para garantizar el desmoldeo completo de las estructuras de cavidad profunda y una rugosidad superficial de los canales de drenaje de Ra 1.6.

3. Sistema de Conexión Modular:

   • En los bordes de la unidad se integra una estructura de enclavamiento tridimensional, que incluye broches elásticos laterales (apriete 0.3-0.5 mm), pasadores de anti-extracción en la base (fuerza ≥ 800 N) y topes de limitación horizontal. El molde emplea tecnología de control secuencial de núcleos retráctiles internos en correderas para lograr el conformado simultáneo de estructuras de subproyecto en 12 direcciones.

II. Estructura Central del Molde y Soluciones Innovadoras

Para abordar los desafíos de conformado de productos de malla densa, el molde adopta soluciones de diseño innovadoras:

1. Sistema de Gestión Térmica Multinivel:

   • Se establece un sistema de control de temperatura independiente de cuatro zonas: zona de enfriamiento rápido superficial (temperatura del agua 8-12°C), zona de enfriamiento medio de nervaduras (15-20°C), zona de enfriamiento lento de nodos (25-30°C) y zona de mantenimiento térmico de canales (60-80°C). En áreas densas de nervaduras se insertan matrices de tubos de calor, mejorando la eficiencia de conducción térmica en un 300%.

2. Sistema de Conformado con Asistencia de Gas:

   • Se introduce tecnología de mantenimiento de presión asistida por nitrógeno en los nodos de intersección de nervaduras. Mediante 32 boquillas de gas de precisión, se inyecta nitrógeno a alta presión durante la fase de mantenimiento, formando estructuras de refuerzo huecas. Esto reduce el peso en un 28% manteniendo la rigidez y elimina hundimientos locales.

3. Sistema de Monitoreo Inteligente y Compensación:

   • Se incrusta una red de sensores de rejilla de fibra óptica para monitorear en tiempo real datos de presión y temperatura en 256 puntos. Un algoritmo de aprendizaje automático predice tendencias de desequilibrio de llenado y ajusta automáticamente la apertura de las agujas de las válvulas de cada punto de inyección, controlando la precisión de repetición del peso en ±0.5%.

III. Procesos de Fabricación y Sistema de Validación

La fabricación del molde sigue estándares de ingeniería de precisión:

1. Cadena de Procesos para Estructuras de Detalle:

   • La matriz de nervaduras se mecaniza mediante fresado de micro-piezas combinado con láser, con un diámetro mínimo de herramienta de 0.8 mm y precisión del ancho de nervadura de ±0.05 mm. Los canales de drenaje se fabrican mediante electroerosión de micro-piezas, con rugosidad superficial Ra 0.8. Toda la cavidad se somete a un tratamiento de nitruración iónica a baja temperatura, logrando una dureza superficial de HV 1100.

2. Inspección Digital de Medición Completa:

   • Se emplea un sistema de escaneo 3D de luz azul para la inspección total de 3560 dimensiones clave, estableciendo una base de datos de 18 tolerancias geométricas que incluyen planitud (≤0.1 mm/m), perpendicularidad (≤0.05°) y consistencia de espaciado (CV ≤1.2%).

3. Plataforma de Validación en Condiciones Extremas:

   • Se establece un sistema completo que incluye pruebas de carga dinámica (10⁶ ciclos de carga rodante de 1.5 toneladas), pruebas de resistencia a la fatiga (1000 ciclos térmicos de -30°C a 70°C), pruebas de resistencia química (inmersión en medios de pH 1-13) y pruebas de resistencia al fuego (clase EN13501-1 Bfl-s1).

IV. Innovación Tecnológica y Valor de Ingeniería

Esta tecnología de moldeo impulsa el desarrollo de pavimentos funcionales hacia un mayor rendimiento:

1. Revolución en Eficiencia de Ingeniería:

   • Los módulos estandarizados aumentan la eficiencia de instalación 8 veces, permitiendo una instalación de hasta 2000 m² por día. El peso del sistema es de solo 12-18 kg/m², reduciendo la carga en un 85% comparado con soluciones de hormigón, siendo ideal para jardines en azoteas, renovación de edificios antiguos, etc.

2. Ventajas de Ciclo de Vida Completo:

   • La vida útil del producto supera los 25 años, con un período libre de mantenimiento de más de 8 años. Durante su vida útil, un molde puede producir 800,000 - 1,200,000 m² de piso, con una tasa de utilización de material del 99.3% y una tasa de defectos <0.2%.

3. Integración de Tecnología Verde:

   • Puede integrar estructuras de recolección de agua de lluvia (porosidad 40%), ranuras para paneles fotovoltaicos (canales preinstalados para cables) y sistemas de fijación para tuberías de calefacción por suelo radiante, logrando multifuncionalidad integrada.

Esta tecnología de moldeo está evolucionando hacia estructuras adaptativas (rigidez autorregulable según la carga), captación de energía (rejillas piezoeléctricas) y funciones ecológicas (rejillas permeables para vegetación), representando un avance significativo en la transición de los productos de plástico de ingeniería desde componentes de función única hacia unidades de infraestructura inteligente.
