Análisis Integral del Molde para Mesas Cuadradas de Plástico: Tecnología, Diseño y Aplicaciones de Mercado

Capítulo 1: Descripción General del Producto y Posicionamiento en el Mercado

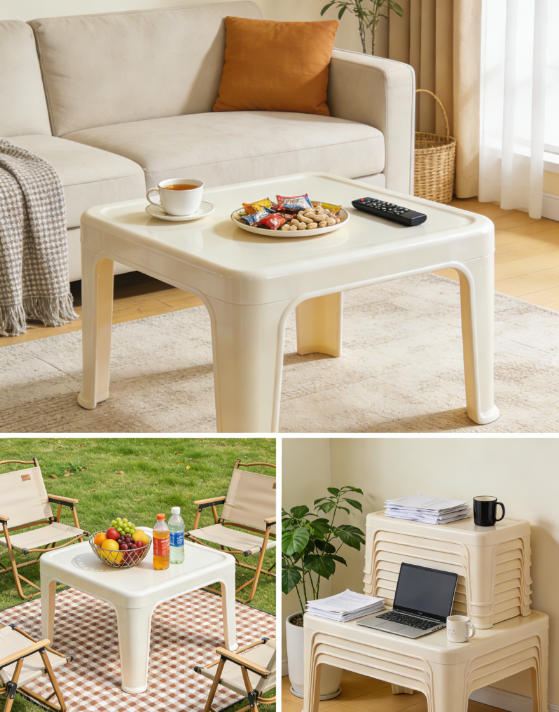

1.1 Áreas de Aplicación de las Mesas Cuadradas de Plástico

Como componente importante de los muebles modernos, las mesas cuadradas de plástico son ampliamente utilizadas en diversos escenarios tanto interiores como exteriores:

• Uso doméstico: Mesa de balcón, mesa de patio, mesa de estudio para niños, mesa auxiliar de cocina.

• Establecimientos comerciales: Mesas de terraza para cafeterías, mesas de restaurantes de comida rápida, mobiliario de zona de descanso en centros comerciales.

• Instalaciones públicas: Mesas de recreo para parques, mesas para actividades comunitarias, mesas de exterior para campus.

• Usos especiales: Mesa de trabajo industrial, mesa de operaciones para laboratorio, mesa auxiliar médica.

1.2 Características del Producto y Requisitos Técnicos

El molde para mesas cuadradas de plástico debe cumplir con los siguientes requisitos principales:

• Estabilidad estructural: Las uniones entre las patas y el tablero deben soportar un par de fuerzas considerable.

• Planitud de la superficie: El error de planitud del tablero debe controlarse dentro de ±0,5 mm.

• Resistencia a la intemperie: Las mesas para exterior deben tener propiedades de resistencia a los rayos UV y a altas/bajas temperaturas.

• Diseño ligero: Minimizar el uso de material sin comprometer la resistencia.

• Seguridad: Los bordes y esquinas deben ser redondeados para evitar aristas afiladas.

Capítulo 2: Tecnologías Clave en el Diseño del Molde

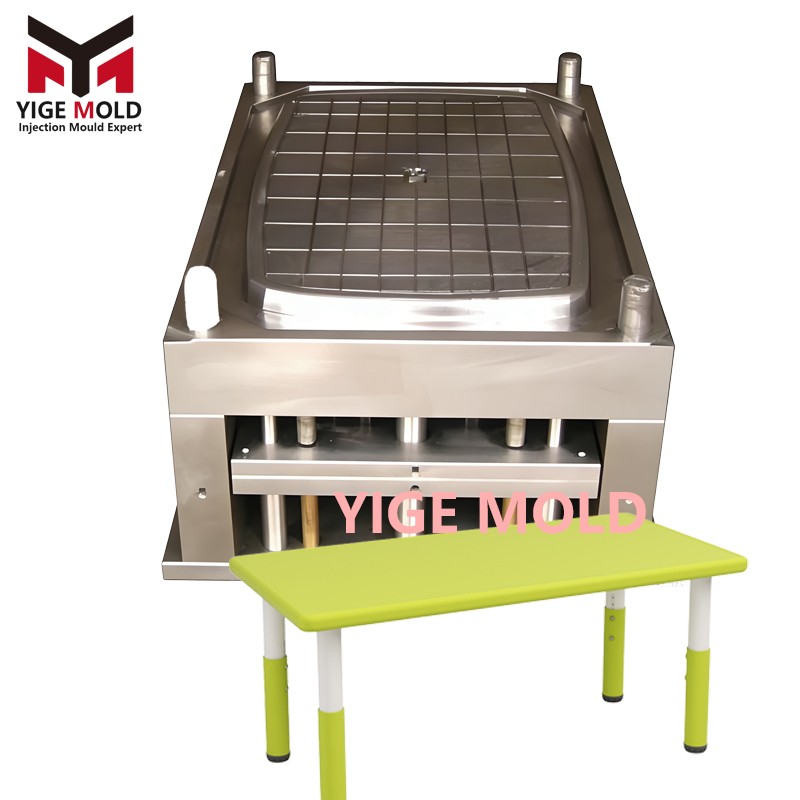

2.1 Esquema de Diseño de la Estructura del Molde

Los moldes para mesas cuadradas de plástico suelen emplear la siguiente configuración estructural:

Estructura estándar del molde:

Estructura principal:

• Estructura de molde de dos o tres placas.

• Tamaño del portamoldes: Personalizado según las dimensiones del tablero, comúnmente de 1000×1000 mm a 2000×2000 mm.

• Número de cavidades: Diseñado según las necesidades de producción: 1x1, 1x2 o 1x4.

Requisitos de estructura especial:

• Mecanismo de correderas: Para manejar las geometrías con socavados en las patas.

• Mecanismo de expulsores inclinados: Resuelve problemas de desmoldeo en las nervaduras de refuerzo del tablero.

• Dispositivo de asistencia por gas: Para ayudar en el moldeo de tableros grandes.

2.2 Diseño Optimizado del Sistema de Alimentación

Según las características estructurales de las mesas cuadradas de plástico, el sistema de alimentación requiere un diseño especial:

Esquemas de configuración del sistema de canal caliente:

Opción 1: Canal caliente con válvulas de aguja en múltiples puntos

• Producto aplicable: Tableros grandes (longitud del lado >800 mm).

• Número de puntos de inyección: 4-8.

• Ventaja: Reduce las líneas de unión y mejora la calidad superficial.

Opción 2: Combinación de canal caliente y frío

• Producto aplicable: Mesas cuadradas pequeñas y medianas.

• Distribución: Canal caliente central + canal frío tipo abanico.

• Ventaja: Costo controlable y mantenimiento sencillo.

Opción 3: Control secuencial de válvulas

• Escenario aplicable: Tableros grandes de pared delgada.

• Característica: Apertura secuencial de puntos de inyección para optimizar la ruta de flujo.

2.3 Diseño Innovador del Sistema de Enfriamiento

El sistema de enfriamiento del molde para mesas cuadradas de plástico debe resolver los siguientes desafíos:

Estrategias de diseño de los canales de enfriamiento:

1. Diseño de enfriamiento por capas:

   • Área del tablero: Utilizar canales de enfriamiento conformados impresos en 3D.

   • Estructura de soporte: Enfriamiento tradicional por taladrado.

   • Puntos de unión: Refuerzo específico del enfriamiento.

2. Control de temperatura por zonas:

   Tabla de control de temperatura por zonas:

   Zona Rango de temp. (°C) Precisión de control

   Superficie del tablero 40-50 ±1°C

   Zona de nervaduras 45-55 ±2°C

   Unión pata-tablero 50-60 ±2°C

   Zona de bordes 40-45 ±1°C

3. Optimización del tiempo de enfriamiento:

   • Material PP: Espesor de pared × (1,8-2,2) segundos.

   • Material PE: Espesor de pared × (2,0-2,5) segundos.

   • Material ABS: Espesor de pared × (1,5-1,8) segundos.

2.4 Optimización Profunda del Sistema de Ventilación

Puntos clave en el diseño de ventilación para moldes de mesas cuadradas de plástico:

2.5 Diseño de Precisión del Sistema de Expulsión

Considerando las características de gran superficie y estructura compleja de las mesas cuadradas de plástico, el sistema de expulsión requiere:

Esquema de expulsión combinada:

1. Sistema de expulsión asistida por gas:

   • Presión del gas: 0,3-0,6 MPa.

   • Función: Asistir en la separación producto-núcleo durante la apertura del molde.

2. Combinación de expulsión mecánica:

   • Eyectores redondos: Φ4-8 mm, ubicados en intersecciones de nervaduras.

   • Eyectores planos: Para expulsión en zonas de pared delgada.

   • Placa expulsora: Para expulsión de grandes superficies del tablero.

   • Eyectores tipo sleeve: Para zonas profundas como las patas.

3. Control de secuencia temporal:

   • Primera fase: Expulsión asistida por gas (0,5-1 segundo).

   • Segunda fase: Acción sincronizada de expulsión mecánica.

   • Tercera fase: Expulsión retardada (para estructuras especiales).

Capítulo 3: Selección de Materiales y Optimización del Proceso

3.1 Criterios de Selección de Aceros para Moldes

Selección de materiales para componentes clave:

1. Cavidad/Núcleo:

   • Elección convencional: 718H (acero preendurecido, HRC33-37).

   • Para alto brillo: S136 (acero para pulido espejo, HRC48-52).

   • Para producción de gran volumen: NAK80 (acero endurecido por envejecimiento).

2. Correderas/Expulsores inclinados:

   • Requisito general: SKD61 (HRC48-52).

   • Alta resistencia al desgaste: DC53 (HRC58-62).

3. Portamoldes (Mold Base):

   • Configuración estándar: Acero 45# tratado térmicamente.

   • Para altas exigencias: Acero S50C preendurecido.

4. Sistema de canal caliente:

   • Placa distribuidora: Acero de aleación de medio carbono.

   • Boquillas: Aleación de berilio-cobre o acero para trabajo en caliente.

3.2 Compatibilidad de Materiales Plásticos

Materiales comunes para mesas cuadradas de plástico y requisitos de diseño del molde:

3.3 Procesos de Tratamiento Superficial

Según los requisitos del producto final, la superficie del molde requiere el tratamiento correspondiente:

1. Estándares de nivel de pulido:

   • Grado A0: Pulido espejo, Ra ≤ 0,012 μm (superficie de alto brillo).

   • Grado A1: Pulido de alto brillo, Ra ≤ 0,025 μm (superficie brillante estándar).

   • Grado A2: Pulido fino, Ra ≤ 0,05 μm (superficie mate).

   • Grado A3: Pulido general, Ra ≤ 0,1 μm (estructuras internas).

2. Tratamiento de texturas:

   • Efecto vetas de madera: Grabado químico o tallado láser.

   • Textura de cuero: Mecanizado por electroerosión (EDM).

   • Superficie arenada: Granallado (granulometría 80-120).

   • Patrones especiales: Tecnología de foto-grabado.

3. Tratamientos de endurecimiento superficial:

   • Nitruración: Aumenta la dureza superficial a HV1000-1200.

   • Recubrimiento PVD: Aumenta la resistencia al desgaste y propiedades de desmoldeo.

   • Cromado: Mejora la resistencia a la corrosión.

Capítulo 4: Optimización del Proceso de Producción

4.1 Optimización de Parámetros del Proceso de Moldeo por Inyección

Para las características de las mesas cuadradas de plástico, se sugieren los siguientes parámetros de proceso:

Proceso de inyección para mesa cuadrada en PP:

1. Control de temperatura:

   • Temperatura del cilindro: 200-220°C (zona trasera) / 220-240°C (zona media) / 240-260°C (zona delantera).

   • Temperatura de la boquilla: 240-250°C.

   • Temperatura del molde: 50-70°C.

2. Presión y velocidad:

   • Presión de inyección: 80-120 MPa.

   • Presión de mantenimiento: 40-60 MPa.

   • Velocidad de inyección: Velocidad media, evitar marcas de chorro.

   • Tiempo de mantenimiento: Espesor de pared × (8-10) segundos.

3. Enfriamiento y ciclo:

   • Tiempo de enfriamiento: Espesor de pared × (15-20) segundos.

   • Ciclo de moldeo: 60-120 segundos (dependiendo del tamaño del producto).

4.2 Sistema de Control de Calidad

Establecer un sistema de Control de Calidad integral para garantizar la calidad del producto:

1. Elementos de inspección de la primera pieza:

   • Precisión dimensional: Error en diagonal ≤0,2%, planitud ≤0,3%.

   • Calidad superficial: Sin hundimientos, marcas de flujo, líneas de unión, etc.

   • Resistencia estructural: Prueba de carga (150% de la carga estándar).

   • Prueba de montaje: Verificación de compatibilidad con accesorios.

2. Puntos clave de control del proceso:

   • Inspección por ciclo: Muestra para apariencia y dimensiones.

   • Inspección completa cada 4 horas: Medición de todas las dimensiones clave.

   • Pruebas diarias: Pruebas de propiedades físicas.

   • Calibración semanal: Mantenimiento y ajuste del molde.

3. Configuración de equipos de inspección:

   • Máquina de medición por coordenadas: Inspección de dimensiones clave.

   • Proyector de perfiles: Inspección de tolerancias de forma.

   • Colorímetro: Control de consistencia del color.

   • Durómetro: Prueba de dureza del material.

Capítulo 5: Control de Costos y Estrategias de Mantenimiento

5.1 Plan de Optimización de Costos del Molde

Medidas de control de costos:

1. Optimización del diseño:

   • Selección de portamoldes estandarizados.

   • Diseño modular para reducir la dificultad de mecanizado.

   • Selección racional del grado de acero.

2. Optimización de la fabricación:

   • Empleo de tecnología de mecanizado de alta velocidad.

   • Optimización de la ruta del proceso de mecanizado.

   • Reducción del tiempo de mecanizado por EDM.

3. Optimización de materiales:

   • Cálculo preciso del consumo de material.

   • Uso de materiales alternativos nacionales de calidad.

   • Reciclaje de desechos de mecanizado.

4. Optimización de gestión:

   • Planificación de producción detallada.

   • Aumento de la utilización de equipos.

   • Reducción de costos de inventario.

5.2 Sistema de Mantenimiento y Conservación del Molde

Establecer un sistema científico de mantenimiento para prolongar la vida útil del molde:

Mantenimiento diario (por turno):

• Limpieza de la superficie de partición y ranuras de ventilación.

• Verificar el movimiento suave del sistema de expulsión.

• Confirmar la circulación en los canales de enfriamiento.

• Lubricación de componentes móviles.

Mantenimiento periódico (cada 50.000 ciclos):

• Inspección exhaustiva del desgaste de todos los componentes del molde.

• Medición de dimensiones clave y registro de variaciones.

• Pulido de la superficie de la cavidad.

• Reemplazo de piezas de desgaste (ejectores, casquillos guía, etc.).

Plan de reparación mayor (cada 300.000 ciclos):

• Desmontaje y limpieza completa del molde.

• Verificación de todas las dimensiones de ajuste.

• Reparación de áreas desgastadas.

• Retratamiento superficial.

• Ensamblaje, ajuste y verificación mediante prueba de moldeo.
