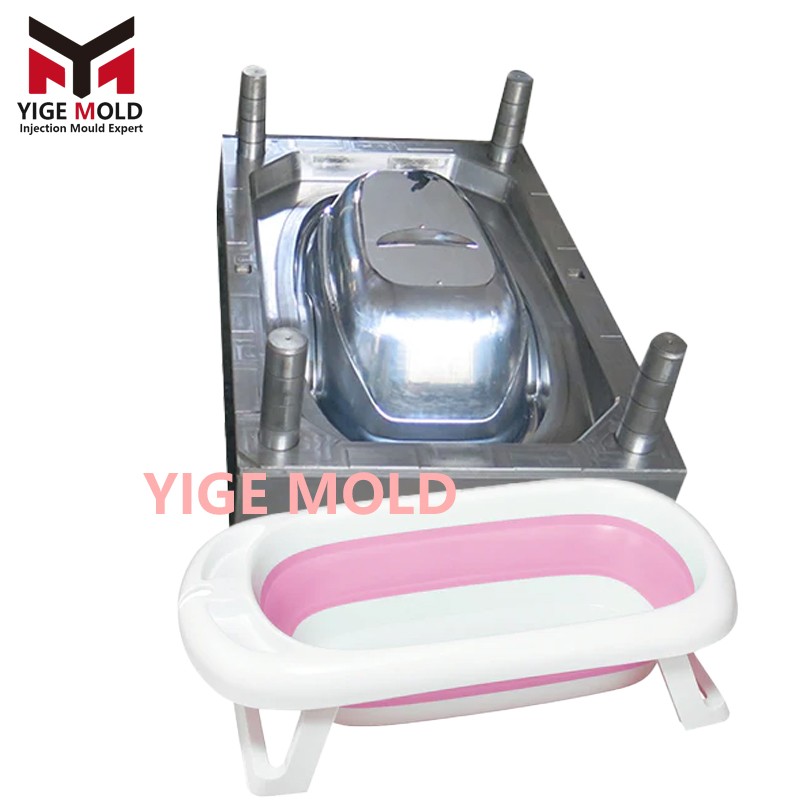

Molde de Inyección para Bañera Plegable

Definición del Producto:

El molde de inyección para bañera plegable es una herramienta de conformado especializada para la producción de bañeras portátiles plegables y almacenables. Su producto debe equilibrar características clave como flexibilidad de plegado, estanqueidad confiable, seguridad de carga, higiene antibacteriana y secado rápido, empleando típicamente una estructura compuesta multimaterial de TPE/TPU flexible y PP/ABS rígido. El molde debe lograr el moldeo integrado de bisagras complejas, ranuras de estanqueidad y sistemas de drenaje.

Sistema Tecnológico del Molde:

1. Tecnología de Moldeo de Sistema de Bisagras Dinámicas

• Moldeo de Precisión de Bisagras de Charnela:

  • Control del espesor de pared en la zona de la bisagra: 0.6-1.2 mm, tolerancia ±0.05 mm.

  • Empleo de control secuencial de válvulas para lograr un compuesto preciso de material flexible (TPE) y rígido (PP).

  • El molde incorpora control de temperatura localizado (zona TPE 60-80°C, zona PP 40-50°C).

• Mecanismo de Rotación Multi-eje:

  Diseño del Sistema de Plegado:
  ├── Eje de Bisagra Principal: Permite el plegado a 180°
  │   ├── Precisión de moldeo: Concentricidad ≤ Φ0.1 mm
  │   └── Vida útil a fatiga: ≥ 5000 ciclos de prueba de plegado
  ├── Eje de Posicionamiento Auxiliar: Previene el plegado no deseado
  │   ├── Ángulo de autobloqueo: 15° ± 1°
  │   └── Precisión de reposición: ±0.3°
  └── Estructura de Compensación de Estanqueidad
      ├── Compensación de deformación: 1.5-2.5 mm
      ├── Diseño de precarga: 8-12 N·m

2. Sistema de Coinyección Multimaterial

• Tecnología de Inyección en Dos Etapas:

  Secuencia de Inyección de Material:
  ├── Primera Etapa: Inyección de material del esqueleto rígido (PP + 30% fibra de vidrio)
  │   ├── Volumen de inyección: 70-75% del peso total
  │   ├── Temperatura: 200-220°C
  │   └── Presión: 80-100 MPa
  ├── Etapa de Transición: Rotación/traslación del molde
  │   ├── Tiempo de transición: ≤ 1.5 s
  │   └── Precisión de posicionamiento: ±0.02 mm
  └── Segunda Etapa: Inyección de material de estanqueidad flexible (TPE-S)
      ├── Volumen de inyección: 25-30% del peso total
      ├── Temperatura: 190-210°C
      └── Presión: 60-80 MPa

• Control de Fusión de Interfaz:

  • Calentamiento por infrarrojos para elevar la temperatura superficial del primer material a 120-140°C.

  • Estructura de anclaje microscópico (profundidad 0.2-0.3 mm).

  • Resistencia de unión entre capas ≥ 3.5 MPa.

3. Sistema de Control de Temperatura Inteligente

• Diseño de Campo de Temperatura por Gradientes:

  Estrategia de Zonificación de Temperatura:
  ├── Zona de Alto Acabado (Zona A)
  │   ├── Temperatura: 85 ± 2°C (calentamiento por vapor)
  │   ├── Rugosidad superficial: Ra ≤ 0.1 μm
  │   └── Grado de pulido: Espejo #A1
  ├── Zona de Refuerzo Estructural (Zona B)
  │   ├── Temperatura: 60 ± 3°C (control por aceite térmico)
  │   ├── Tasa de enfriamiento: 15-20°C/min
  │   └── Estabilidad dimensional: ±0.15%
  ├── Zona de Material Flexible (Zona C)
  │   ├── Temperatura: 25 ± 1°C (agua helada)
  │   ├── Precisión de control: ±0.5°C
  │   └── Tasa de recuperación elástica: ≥ 98%
  └── Zona de Moldeo de Bisagras (Zona D)
      ├── Temperatura: 45 ± 2°C (agua a temperatura constante)
      ├── Control de diferencia de temperatura: ≤ 1.5°C / 100 mm
      └── Garantía de vida útil a fatiga

4. Sistema de Estanqueidad Plegable

• Ranura de Estanqueidad Tipo Laberinto:

  • Estructura de estanqueidad de doble labio (altura del labio 2.5 mm, interferencia 0.8 mm).

  • Distribución de presión de estanqueidad: 0.15-0.25 MPa.

  • Estándar de detección de fugas: ≤ 3 ml/min (presión de agua 0.05 MPa).

• Diseño de Autodrenaje:

  • Pendiente de drenaje en el fondo: 2-3°.

  • Volumen de la canaleta de recogida: 50-100 ml.

  • Tiempo de secado: ≤ 30 minutos (condiciones de ventilación natural).

Control de Precisión de Fabricación:

Ventana de Proceso de Moldeo:

1. Parámetros de Proceso Multimaterial

Tabla de Optimización de Parámetros de Proceso:
├── Preparación de Material
│   ├── Secado PP: 85°C × 4h, contenido de humedad ≤ 0.02%
│   ├── Secado TPE: 75°C × 3h, contenido de humedad ≤ 0.03%
│   └── Dispersión de masterbatch: Premezcla en doble tornillo + Dosificación en línea
├── Control de Inyección
│   ├── Velocidad de inyección: Control en tres etapas (30%/70%/40%)
│   ├── Cambio V/P: Basado en presión intramolde (95-98% de llenado)
│   └── Curva de mantenimiento: Disminución en cinco niveles (100% → 80% → 60% → 40% → 20%)
└── Procesamiento Posterior
    ├── Tiempo de dimensionado: 120-180 s (según espesor de pared)
    ├── Tratamiento de recocido: 70°C × 2h
    └── Entrenamiento de plegado: Simulación de plegado con brazo robótico (50 ciclos)

2. Estrategia de Prevención de Defectos

• Separación entre capas: Aumentar la temperatura superficial del primer material, optimizar la estructura de anclaje.

• Fractura frágil de bisagras: Controlar la tasa de enfriamiento ≤ 10°C/min, añadir proceso de recocido.

• Estanqueidad no uniforme: Ajustar el paralelismo del molde, optimizar la distribución de la presión de mantenimiento.

Sistema de Gestión Inteligente del Molde:

1. Mantenimiento Preventivo

Nodos de Mantenimiento Inteligente:
├── Cada 10k ciclos
│   ├── Limpieza de cavidades de bisagras
│   ├── Calibración de secuencia de inyección multimaterial
│   └── Inspección de desgaste de superficies de estanqueidad
├── Cada 50k ciclos
│   ├── Reemplazo de componentes del canal de material flexible
│   ├── Pulido de zonas de alto brillo
│   └── Calibración de sensores de temperatura
└── Cada 200k ciclos
    ├── Desmontaje y revisión completa del sistema de bisagras
    ├── Reparación de la precisión de superficies de estanqueidad
    └── Actualización de parámetros de control inteligente

2. Monitoreo del Proceso de Producción

• Monitoreo en línea del grado de fusión de la interfaz multimaterial (detección ultrasónica).

• Control de retroalimentación en tiempo real de la temperatura de moldeo de bisagras.

• Sistema de alerta del Índice de Salud del Molde (MHI).

Indicadores Técnico-Económicos:

• Vida útil del molde: 300k - 500k ciclos (sistema de bisagras reemplazable).

• Ciclo de moldeo: 150-240 segundos.

• Tasa de aprovechamiento de material: ≥ 92% (incluye recuperación de desechos).

• Tasa de producto conforme: ≥ 98.5% (basado en gestión de cero defectos).

Datos de Aplicación de Mercado:

Esta tecnología de molde ha impulsado la expansión de las bañeras plegables desde artículos de viaje hacia múltiples campos como atención médica domiciliaria (baños de rehabilitación), deportes al aire libre y respuesta a emergencias, formando clústeres industriales especializados en el Delta del Yangtsé y el Delta del Río Perla. Soporta demandas de fabricación de alta gama como entrega en 72 horas, personalización y certificación de grado médico, con una capacidad de producción anual de 200k-300k unidades por molde.
