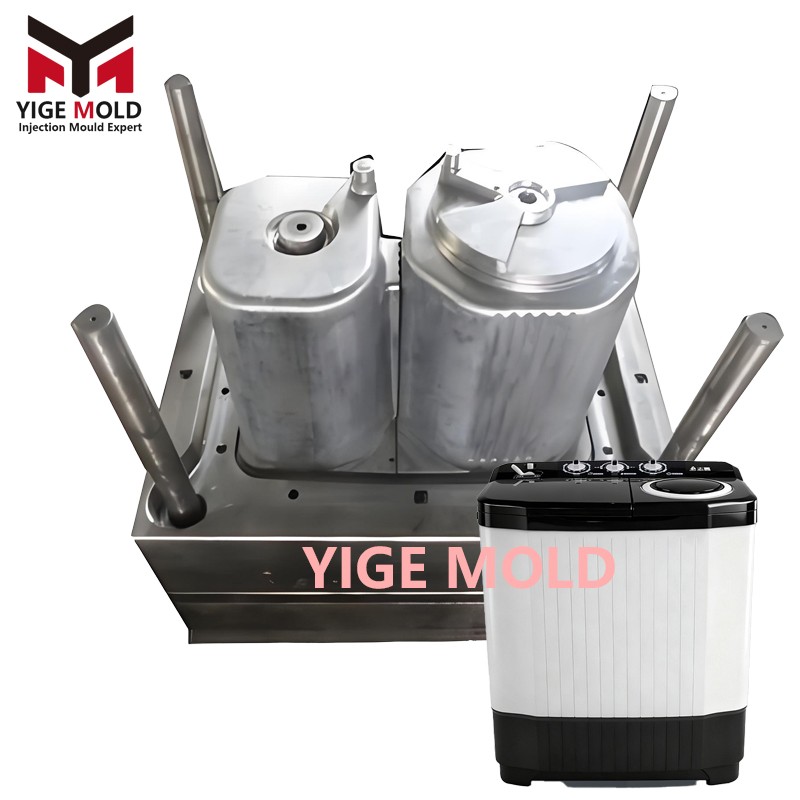

Molde de Inyección para Tapa de Lavadora: Análisis de Tecnología de Moldeo para Piezas de Alto Acabado

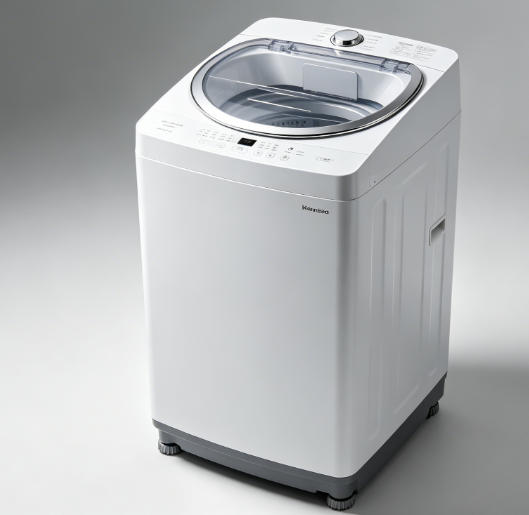

En el sector de la fabricación de electrodomésticos, la tapa (Top Cover / Lid) de la lavadora no es solo la primera línea de defensa para proteger los mecanismos internos, sino también el "rostro visible" que define directamente la estética del producto terminado. Debido a su gran superficie y exigentes requisitos de apariencia (generalmente "sin marcas de contracción, sin líneas de soldadura y alto brillo"), el molde de inyección para tapas de lavadora es reconocido como uno de los productos de mayor complejidad técnica dentro de los moldes para electrodomésticos. Integra múltiples tecnologías centrales como el moldeo de piezas delgadas de gran tamaño, el control preciso de superficies visibles y una refrigeración eficiente, sirviendo como una verdadera "piedra de toque" para evaluar la capacidad integral de una empresa de moldes.

I. Características del Producto y Desafíos de Materiales

La tapa de la lavadora suele tener una estructura de placa rectangular o trapezoidal, con dimensiones externas que superan los 450 mm × 500 mm, pero con un espesor de solo 2.5 mm a 3.5 mm. Esta geometría de "alta relación de aspecto y baja relación de espesor" plantea enormes desafíos al diseño del molde:

1. Exigencia Estética: La superficie de la tapa generalmente requiere un acabado de alto brillo tipo "piano negro" o efecto "perla blanca", sin permitir rastros de flujo, plata (silver streaks) o exposición de fibra de vidrio. Por tanto, el molde debe resolver problemas de orientación y deformación causados por el corte en el material PP (al que se le añade comúnmente un 20%-30% de talco para refuerzo).

2. Complejidad Estructural: Las tapas modernas suelen integrar funciones como dispensadores de detergente, bases para paneles de control y ventanas de observación. Esto obliga al molde a incorporar numerosos sistemas de cajones internos (Inner Slides) y mecanismos de bisagras.

II. Configuración Estructural Central del Molde

Un molde maduro para tapas de lavadora presenta una configuración mucho más avanzada que la de un molde doméstico común, destacándose en los siguientes aspectos:

1. Bastidor y Selección de Acero

• Especificación del Bastidor: Se emplean bastidores estándar de 4 columnas guía (4 Guide Pillars) con placas de gran espesor para resistir la deformación elástica bajo presión de inyección.

• Aceros de Formación: Dada la importancia de la apariencia, la cavidad (Cavity) utiliza predominantemente aceros pre-endurecidos importados, como el ASSAB 718HH sueco (dureza 34-38 HRC) o el 2738 alemán, garantizando un excelente pulido y estabilidad de texturizado. El núcleo (Core) suele emplear versiones básicas de P20 o 718 para controlar costos.

2. Optimización Extrema del Sistema de Inyección

Para evitar marcas de gate en la cara frontal de la tapa, los diseños convencionales han sido reemplazados por:

• Inyección por Canal Caliente con Aguja Válvula (Valve Gate): Mediante un controlador de secuencia (Sequence Valve Gating), se logra una inyección sincronizada multipunto, acortando la distancia de flujo y previniendo la acumulación de aire (air traps). Al cerrar la aguja, el residuo es un pequeño punto cóncavo que no afecta la estética.

• Compuerta Submarina (Submarine Gate): Si se usa canal frío, la entrada se oculta en el borde inferior o en la intersección de nervaduras, permitiendo que el propio movimiento de apertura del molde la rompa automáticamente, facilitando la producción automatizada.

3. Tecnología de Refrigeración Conformada (Conformal Cooling)

Esta es la clave para resolver la deformación por warpage. Dado que el espesor de la tapa es extremadamente delgado, los canales de agua perforados tradicionales no pueden cubrir áreas extensas, causando enfriamiento desigual.

• Insertos de Berilio-Cobre (BeCu): En esquinas o nervaduras largas donde el disipador de calor es deficiente, se incrustan insertos de alta conductividad térmica para acelerar la extracción de calor.

• Canales Conformados por Impresión 3D: Los moldes de alta gama emplean tecnología SLM (Selective Laser Melting) para imprimir insertos, permitiendo que los canales de agua sigan fielmente el contorno del producto. Esto mantiene la diferencia de temperatura dentro de ±2℃, reduciendo el ciclo de moldeo a menos de 25 segundos y controlando el error de planitud por debajo de 0.5 mm/m.

4. Diseño de Desmoldeo Preciso y Antideformación

• Sistema de Expulsión Secundaria: Para prevenir la deformación plástica (hoyuelos) causada por concentración de fuerzas, el molde emplea una combinación de "espárragos + tubos expulsores" en un sistema de doble eyección.

• Monitoreo de Retorno: Incorpora interruptores de proximidad (Proximity Switches) para monitorear en tiempo real si la placa eyectora ha vuelto completamente a su posición, previniendo la colisión y rotura del molde durante el cierre.

III. Puntos Críticos de Tecnología y Soluciones

IV. Proceso de Fabricación y Control de Calidad

La fabricación de moldes para tapas de lavadora sigue el principio de "conducción de datos y mecanizado de precisión":

1. DFM y CAE Previos: Antes de comprar el acero, se deben simular completamente los procesos de llenado, mantenimiento y enfriamiento mediante software para predecir puntos de aire atrapado y deformación.

2. Mecanizado de 5 Ejes: Para superficies libres complejas (ej. tapas con diseño aerodinámico), se utilizan centros de mecanizado CNC de 5 ejes para completar el desbaste y acabado en una sola operación, evitando errores acumulativos.

3. Tratamiento de Superficies: Las superficies de alto brillo requieren un proceso de tres niveles: pulido grueso → pulido fino → pulido con pasta de diamante, logrando una rugosidad final Ra ≤ 0.05 μm. Si se requiere textura, se siguen estrictamente las muestras maestras (Master Samples).

4. Estándar de Prueba T0: El primer ensayo (Trial Shot) debe producir más de 50 ciclos consecutivos para verificar la estabilidad dimensional, el rendimiento estético y la fluidez del desmoldeo, emitiendo un informe de inspección de dimensiones completas (FAI).

V. Tendencias de la Industria y Actualización Inteligente

Con la evolución de la Industria 4.0, los nuevos moldes para tapas de lavadora se dirigen hacia la inteligencia:

• Integración de Sensores: Implantación de sensores de temperatura y presión dentro del molde para monitorear el estado del fundente en tiempo real y lograr un control de lazo cerrado de los parámetros de proceso.

• Adaptación a Materiales sin Pintura: Para satisfacer las demandas ecológicas, el diseño de los canales se optimiza para materiales "PP sin pintura" (con pigmentos metálicos), previniendo líneas de flujo causadas por la acumulación de pigmentos.

• Diseño para Cambio Rápido de Color: Mejora de los sistemas de canal caliente y sellado para permitir el cambio rápido entre materiales claros y oscuros, satisfaciendo las demandas de producción flexible.

Conclusión

Aunque el molde para la tapa de la lavadora no es tan masivo como un molde para automóviles ni tan minúsculo como un molde electrónico de precisión, se sitúa en el punto de intersección entre la "estética visual" y la "funcionalidad estructural". Un molde de tapa excelente no solo debe soportar el desgaste físico de cien mil aperturas y cierres, sino también resistir las pruebas a largo plazo de la luz ultravioleta, los detergentes y el envejecimiento químico. Es una micro-competencia entre la tecnología de mecanizado de precisión y la ciencia de materiales poliméricos, y un microcosmos vívido de la transformación de la industria del molde chino desde la "fabricación" hacia la "calidad".
