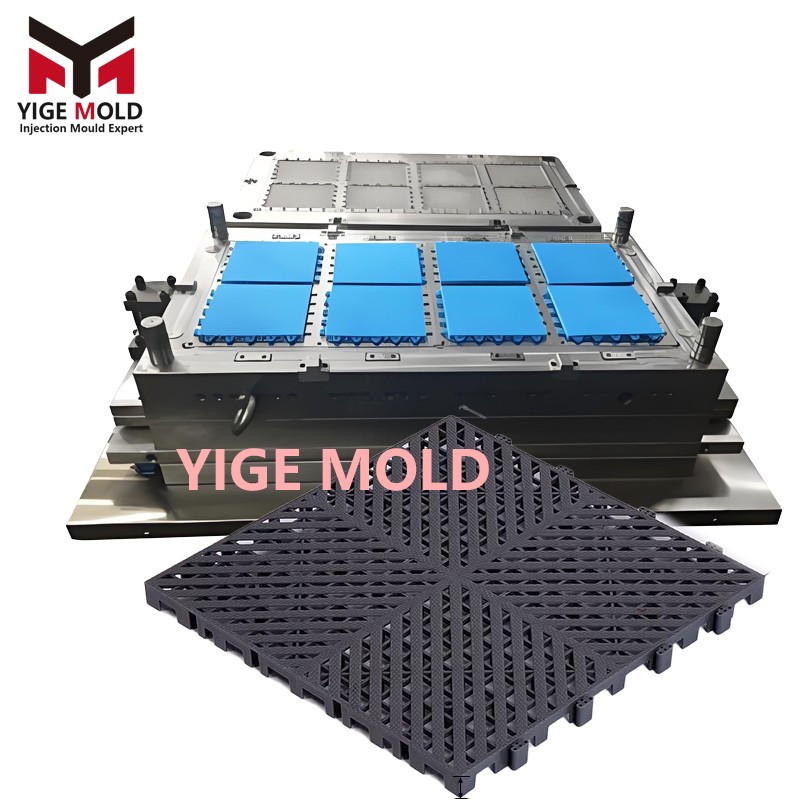

Análisis de Tecnologías Clave en el Diseño y Fabricación de Moldes para Tapas de Rejillas de Desagüe de Plástico

I. Características del Producto y del Molde

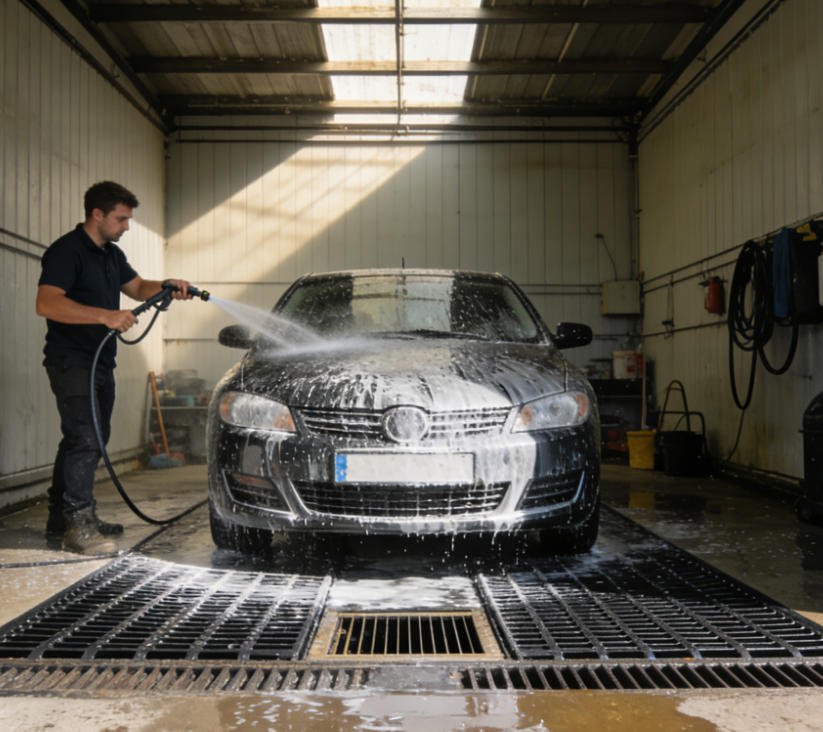

Los moldes para tapas de rejillas de desagüe de plástico son un componente esencial en los sistemas de drenaje de edificaciones, utilizados principalmente para producir rejillas de filtro para desagües en viviendas y espacios públicos. El producto debe cumplir con múltiples requisitos como eficiencia de drenaje, resistencia a obstrucciones, seguridad de carga y estética. El diseño del molde presenta las siguientes características:

• Estructura de rejilla compleja, con anchos de barra de 1.5-3.0 mm y tolerancia de separación de ±0.1 mm

• La superficie debe incluir textura antideslizante (profundidad 0.2-0.5 mm) y diseño de pendiente autolimpiable

• El producto debe superar pruebas de carga estática (≥150 kg) y estándares de resistencia a la corrosión

II. Diseño Innovador de la Estructura del Molde

1. Sistema de Moldeo de Rejillas de Precisión:

   • Se emplea mecanizado por electroerosión (EDM) integral para formar la cavidad de la rejilla, garantizando uniformidad en el ancho de las barras

   • Se establece una inclinación mínima de 0.05° en el área de la rejilla, combinada con un dispositivo de desmoldeo asistido por vibración

   • Se desarrollan insertos de rejilla ajustables que permiten microajustes de separación mediante espaciadores (rango de ajuste ±0.15 mm)

2. Mecanismo de Expulsión Doble Compuesto:

   • La primera expulsión utiliza un arreglo de microexpulsores (φ1.0-1.5 mm) distribuidos uniformemente bajo cada barra de la rejilla

   • La segunda expulsión incorpora un sistema de asistencia neumática que barre los espacios de la rejilla con aire comprimido a 0.3 MPa

   • Un controlador de secuencia de expulsión asegura un intervalo ≤0.3 segundos entre los dos pasos

3. Sistema de Ventilación Multidireccional:

   • Se colocan microorificios de ventilación de φ0.15 mm en los puntos de intersección de la rejilla

   • Se mecanizan ranuras de ventilación escalonadas (profundidad 0.03-0.08 mm) en la superficie de partición

   • Se emplean insertos de metal poroso para ventilar áreas de cavidad profunda

III. Materiales y Tratamientos Superficiales

1. Selección de Aceros para Moldes:

   • Cuerpo principal de la cavidad: Acero preendurecido P20 (HRC 29-33), con buena capacidad de mecanizado y ventajas de costo

   • Componentes de formación de rejilla: Insertos de acero 718H (HRC 33-37), que ofrecen mayor resistencia al desgaste y estabilidad dimensional

   • Sistema de expulsión: Acero 718H templado (HRC 35-40), garantizando precisión en uso prolongado

2. Tratamientos de Reforzamiento Superficial:

   • La base de P20 se somete a nitruración (dureza superficial ≥HV700)

   • Los insertos de 718H reciben tratamiento de cromado (espesor 0.005-0.01 mm)

   • Los componentes móviles se fosfatan para mejorar la lubricidad

IV. Control del Proceso de Moldeo

1. Inyección de Alta Velocidad y Precisión:

   • Se utiliza una unidad de inyección pequeña con diámetro de husillo ≤25 mm, velocidad de inyección 300-500 mm/s

   • Se desarrolla un programa de inyección de tres etapas: llenado lento de la rejilla → llenado rápido del cuerpo principal → mantenimiento lento

   • Control de temperatura del molde: molde anterior 55-60°C, molde posterior 35-40°C

2. Aplicación de Procesos Especiales:

   • Se implementa precalentamiento del molde, calentándolo a 45-50°C antes de la inyección

   • La presión de mantenimiento se controla con disminución escalonada de tres niveles (80%→60%→40%)

   • El tiempo de enfriamiento se prolonga un 20-30% para compensar la conductividad térmica del acero P20

V. Técnicas de Control de Deformación

1. Diseño de Equilibrio de Tensiones:

   • La rejilla utiliza distribución radial para evitar concentración de tensiones

   • Se establece un diseño de transición gradual del espesor de los nervios de refuerzo (0.8-1.2 mm)

   • El producto incluye compensación por predeformación en arco de 2-3°

2. Optimización del Sistema de Enfriamiento:

   • Se emplean canales de enfriamiento perforados, con espaciado ≤8 mm en el área de la rejilla

   • Las áreas con insertos de 718H tienen circuitos de enfriamiento independientes

   • La diferencia de temperatura entre entrada y salida de agua se controla ≤3°C

VI. Procesos de Fabricación del Molde

1. Tecnologías de Mecanizado de Precisión:

   • La base de P20 se mecaniza con fresado de alta velocidad, dejando un margen de 0.1 mm para EDM en el área de la rejilla

   • Los insertos de 718H se procesan con corte por hilo de precisión (wire EDM), precisión ±0.005 mm

   • Se utilizan herramientas estándar para mecanizar la textura antideslizante, profundidad 0.2-0.3 mm

2. Ensamblaje e Inspección:

   • Se desarrollan calibres de separación de rejilla con precisión de medición de 0.02 mm

   • Se emplean máquinas de medición por coordenadas (CMM) para verificar la precisión de la superficie, error ≤0.03 mm

   • Se realizan pruebas de simulación de 500,000 ciclos de apertura/cierre para verificar la confiabilidad del mecanismo

VII. Sistema de Control de Calidad

1. Indicadores de Monitoreo del Proceso:

   • Desviación del equilibrio de llenado de la rejilla ≤8%

   • Rango de fluctuación del peso del producto ≤1.2%

   • Uniformidad de fuerza de expulsión ≥85%

2. Estándares de Prueba del Producto:

   • Prueba de carga: Deformación ≤0.8 mm bajo carga de 150 kg

   • Prueba de drenaje: Capacidad de flujo de agua ≥1.0 L/s

   • Prueba antideslizante: Coeficiente de fricción en seco ≥0.5, en húmedo ≥0.35

VIII. Gestión del Mantenimiento del Molde

1. Plan de Mantenimiento Periódico:

   • Cada 20,000 ciclos: Limpieza de residuos en el área de la rejilla

   • Cada 50,000 ciclos: Inspección del desgaste de los insertos de 718H

   • Cada 100,000 ciclos: Verificación completa de la precisión dimensional del molde

2. Especificaciones de Tecnología de Reparación:

   • Daños en la base de P20 pueden repararse con soldadura TIG

   • Los insertos de 718H con desgaste excesivo deben reemplazarse completamente

   • El sistema de expulsores requiere lubricación mensual con grasa

Conclusión

El molde para tapas de rejillas de desagüe de plástico que utiliza la combinación P20 y 718H logra un control de costos razonable mientras garantiza la calidad del producto. Mediante la optimización de la estructura del molde y los procesos de mecanizado, esta solución cumple con los requisitos técnicos de precisión de rejilla de ±0.1 mm, con una vida útil del molde de 800,000 a 1,000,000 de ciclos. En aplicaciones prácticas, es crucial enfocarse en la inspección y mantenimiento periódicos de los insertos de 718H, estableciendo un sistema integral de registros de mantenimiento del molde para asegurar la estabilidad de producción a largo plazo y la consistencia del producto.
