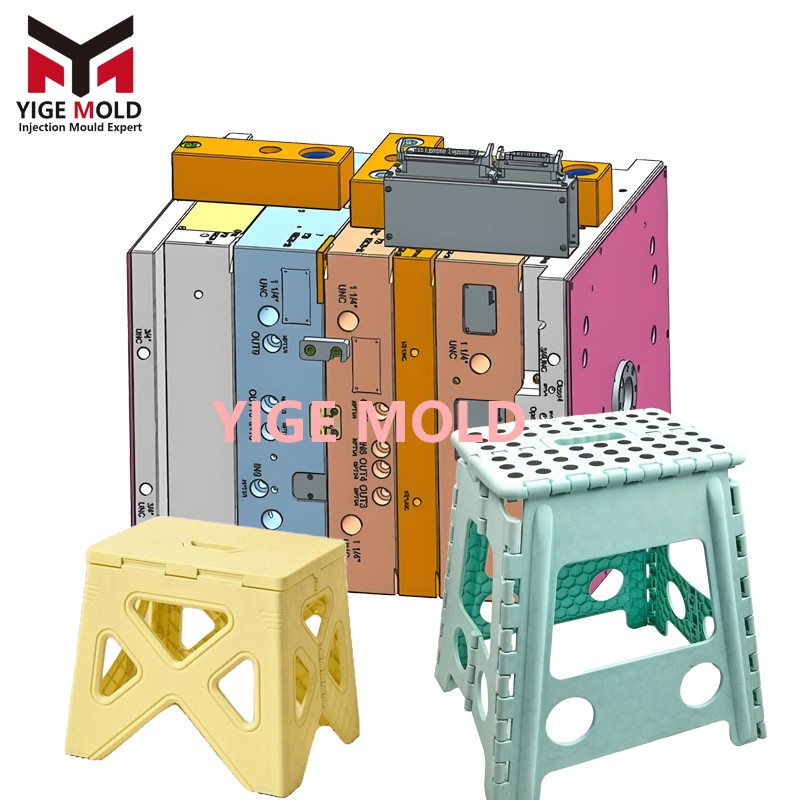

Análisis Técnico Integral del Molde para Taburetes Plegables de Plástico

Capítulo 1: Descripción General del Producto y Posicionamiento en el Mercado

1.1 Características del Producto - Taburete Plegable de Plástico

Como representante del mobiliario portátil moderno, el taburete plegable de plástico combina funcionalidad y eficiencia de espacio, presentando las siguientes características centrales:

Características Funcionales:

• Optimización del espacio: Reduce el volumen en un 70-80% cuando está plegado, facilitando el almacenamiento y transporte.

• Despliegue rápido: Mecanismo de apertura/cierre de un solo clic, operación completada en ≤3 segundos.

• Capacidad de carga: Carga estática ≥150 kg, carga dinámica ≥100 kg.

• Escenarios de uso: Camping al aire libre, reuniones en interiores, eventos temporales, reserva de emergencia.

Características Estructurales:

• Mecanismo de plegado: Utiliza diseño de soporte cruzado en X o de giro.

• Sistema de bloqueo: Dispositivo de fijación por enclavamiento mecánico o magnético.

• Composición material: Cuerpo principal de PP/PE + conectores de metal/plástico.

• Dimensiones estándar: Dimensiones desplegadas 40×40×45 cm, grosor plegado ≤8 cm.

1.2 Requisitos Especiales de Diseño del Molde

Basándose en las características de la estructura plegable, el diseño del molde debe cumplir con los siguientes indicadores técnicos clave:

Indicadores de Diseño Estructural:

1. Precisión en la zona de la bisagra: Tolerancia de ajuste ≤0.1 mm.

2. Juego entre piezas móviles: 0.3-0.5 mm (para garantizar flexibilidad).

3. Estándar de prueba de fatiga: ≥30,000 ciclos de plegado.

4. Factor de seguridad: Carga de diseño ≥ 2 veces la carga de uso.

Requisitos del Proceso de Producción:

• Ciclo de moldeo: 25-35 segundos.

• Tasa de utilización del material: ≥95%.

• Grado de automatización: Capacidad de ensamblaje completamente automático.

• Vida útil del molde: ≥1 millón de ciclos de prueba de apertura/cierre.

Capítulo 2: Tecnologías Clave en el Diseño de la Estructura del Molde

2.1 Diseño Integrado de Múltiples Componentes

El molde para taburetes plegables generalmente adopta un diseño modular:

División de Módulos Principales:

1.  Módulo del Asiento (1-2 cavidades)
    - Textura antideslizante de la superficie.
    - Distribución de nervaduras de refuerzo.
    - Diseño de puntos de conexión.

2.  Módulo del Soporte (4-8 cavidades)
    - Estructura cruzada en X.
    - Orificios de conexión para bisagras.
    - Dispositivo de tope.

3.  Módulo de Piezas de Conexión (4-16 cavidades)
    - Estructura de buje/manguito.
    - Mecanismo de enclavamiento.
    - Diseño autolubricante.

2.2 Diseño de Precisión del Mecanismo de Plegado

Tecnologías Clave del Sistema de Bisagra:

1. Diseño del Eje de Rotación

   • Selección de material: POM/Nylon + fibra de vidrio.

   • Tolerancia de ajuste: Ajuste de precisión grado H7/f6.

   • Tratamiento superficial: Pulido + recubrimiento de teflón.

2. Mecanismo de Tope/Limitador

   • Ángulo de despliegue: 90° ±1°.

   • Mecanismo de autobloqueo: Enclavamiento mecánico o magnético.

   • Protección contra sobrecarga: Diseño de amortiguación elástica.

3. Simulación de Movimiento

   • Análisis de la trayectoria del movimiento.

   • Verificación de interferencias.

   • Predicción de vida útil a fatiga.

2.3 Esquema de Optimización del Sistema de Alimentación

Sistema de Canal Caliente Multinivel:

Placa distribuidora primaria: Punto de entrada principal.
Boquillas secundarias: 8-12 boquillas calientes de válvula de aguja.
Control terciario: Control secuencial de apertura/cierre de las agujas de las válvulas.

Características ventajosas:
- Reduce líneas de unión (weld lines).
- Equilibra la presión de llenado.
- Disminuye la tensión por cizallamiento.
- Ahorra material en un 15-20%.

Diseño Especial de Puntos de Inyección:

• Asiento: Punto de inyección submarino tipo abanico.

• Soporte: Punto de inyección tipo punto + cámara de material frío.

• Piezas de conexión: Transición de pequeña compuerta a submarina.

2.4 Diseño Innovador del Sistema de Enfriamiento

Estrategia de Enfriamiento por Zonas:

Zona de alta temperatura (área de la bisagra):
- Circuito de agua independiente.
- Control preciso con controlador de temperatura del molde.
- Gradiente de temperatura ≤3°C.

Zona de temperatura media (áreas de carga):
- Circuitos de agua de enfriamiento conformados.
- Diseño de equilibrio de flujo.
- Control de diferencia de temperatura ±2°C.

Zona de baja temperatura (áreas decorativas):
- Circuitos de agua por taladrado convencional.
- Enfriamiento rápido.

Optimización de Parámetros de Enfriamiento:

• Tiempo de enfriamiento: Espesor de pared × (1.3-1.8) segundos.

• Diferencia de temperatura entrada/salida del agua: ≤5°C.

• Eficiencia de enfriamiento: Mejora del 25-30%.

2.5 Sistema de Expulsión y Desmoldeo

Mecanismo de Desmoldeo Compuesto:

1. Sistema de Asistencia Neumática

   • Presión de aire: 0.4-0.6 MPa.

   • Secuencia: Activación 0.5 segundos antes de la apertura del molde.

   • Función: Preseparación + asistencia a la expulsión.

2. Mecanismo de Extracción Lateral Multidireccional

   • Ángulo de los expulsores inclinados: 8-12°.

   • Carrera de los bloques deslizantes: 20-30 mm.

   • Precisión de sincronización: ±0.05 mm.

3. Dispositivo de Desmoldeo Automático

   • Extracción por robot manipulador.

   • Corte automático del punto de inyección.

   • Inspección en línea.

Capítulo 3: Materiales y Control del Proceso

3.1 Selección de Materiales Especializados

Material Principal:

Copolímero de PP:
- Grado/Marca: Basell HP552R.
- Índice de Fluidez (MFI): 25-35 g/10 min.
- Ventaja: Alta tenacidad, resistencia a la fatiga.

PP + EPDM:
- Contenido de elastómero: 15-20%.
- Tenacidad a baja temperatura: No se fractura a -20°C.
- Aplicación: Taburetes plegables para exterior.

Materiales Funcionales:

• Material autolubricante: POM para bisagras.

• Material reforzado: PP con 30% GF para componentes de carga.

• Material resistente al desgaste: PA66 para áreas de contacto.

3.2 Tecnología de Tratamiento Superficial

Tratamientos Funcionales:

1. Textura Antideslizante

   • Profundidad del grabado/texturizado: 0.2-0.3 mm.

   • Coeficiente de fricción: ≥0.6.

   • Tipo de textura: Rombo/ondulada.

2. Tratamiento de Marcado/Identificación

   • Grabado láser: Logotipo de la marca.

   • Moldeo por inyección con inserto (IMD): Logotipo en color.

   • Código QR: Información de trazabilidad.

3. Recubrimientos Especiales

   • Recubrimiento UV: Resistencia al envejecimiento.

   • Recubrimiento antiarañazos: Mejora la durabilidad.

   • Recubrimiento antibacteriano: Para grado médico/alimentario.

3.3 Control del Proceso de Moldeo

Parámetros de Moldeo por Inyección de Precisión:

Control de Temperatura:
- Temperatura del material fundido: 220-240°C.
- Temperatura del molde: 60-80°C.
- Temperatura del canal caliente: 230-250°C.

Control de Presión:
- Presión de inyección: 80-120 MPa.
- Presión de mantenimiento: 40-60 MPa.
- Contrapresión: 5-10 MPa.

Control de Tiempo:
- Tiempo de inyección: 3-5 segundos.
- Tiempo de mantenimiento: 8-12 segundos.
- Tiempo de enfriamiento: 15-20 segundos.

Capítulo 4: Sistemas de Ensamblaje e Inspección

4.1 Esquema de Ensamblaje Automatizado

Diseño de Línea de Ensamblaje Integrada:

1. Sistema de Alimentación Automática

   • Alimentador por vibración para ordenar.

   • Posicionamiento por visión artificial.

   • Picking por robot.

2. Unidad de Ensamblaje Automático

   • Prensa de bisagras.

   • Inserción de pasadores/eje.

   • Ensamblaje de enclavamientos.

3. Estación de Inspección de Calidad

   • Medición dimensional.

   • Prueba funcional.

   • Inspección visual.

4.2 Tecnología de Inspección en Línea

Proyectos Clave de Inspección:

1. Inspección de Precisión Dimensional

   • Medición láser: ±0.02 mm.

   • Inspección por visión artificial: 100% de control total.

   • Muestreo con máquina de medición por coordenadas: Cada 2 horas.

2. Pruebas Funcionales

   • Prueba de fuerza de plegado: 30-50 N.

   • Prueba de fatiga: Conteo automático de ciclos.

   • Prueba de carga: Aplicación automática de carga.

3. Inspección de Apariencia

   • Control de diferencia de color: ΔE ≤ 1.5.

   • Detección de defectos: Sistema de visión artificial con IA.

   • Calidad superficial: Brillo (gloss) ≥85 GU.

Capítulo 5: Mantenimiento y Conservación del Molde

5.1 Sistema de Mantenimiento Preventivo

Rutina de Mantenimiento Diario:

Mantenimiento por Turno:
1.  Limpieza
    - Limpieza de la superficie de partición.
    - Desobstrucción de ranuras de ventilación.
    - Lubricación de columnas guía.

2.  Verificación Funcional
    - Movimiento del mecanismo de bisagra.
    - Estado del sistema de expulsión.
    - Sensores de temperatura.

Mantenimiento Semanal:
- Lubricación de partes móviles.
- Limpieza de circuitos de agua.
- Verificación eléctrica.

Revisión Mensual:
- Reemplazo de piezas desgastadas.
- Calibración de precisión.
- Pruebas de rendimiento.

5.2 Gestión de la Vida Útil

Predicción de Vida Útil de Componentes Clave:

• Mecanismo de bisagra: 800,000 - 1,000,000 de ciclos.

• Sistema de expulsión: 1,200,000 - 1,500,000 de ciclos.

• Sistema de canal caliente: Más de 2,000,000 de ciclos.

• Superficie de la cavidad: 1,500,000 - 2,000,000 de ciclos.

Estrategia de Reemplazo:

• Reemplazo preventivo: Al alcanzar el 80% de la vida útil estimada.

• Inventario de repuestos: Stock de componentes clave en proporción 1:1.

• Reemplazo rápido: Diseño con interfaces estandarizadas.

Capítulo 6: Análisis de Costo-Beneficio

6.1 Análisis de Inversión

Desglose de la Inversión en el Molde:

Costos de diseño: 20,000 - 30,000 RMB.
Costo de materiales: 50,000 - 80,000 RMB.
Costos de mecanizado: 60,000 - 100,000 RMB.
Componentes estándar: 20,000 - 30,000 RMB.
Pruebas y ajustes del molde: 10,000 - 20,000 RMB.
Total: 160,000 - 260,000 RMB.

Beneficios de Producción:

• Eficiencia productiva: 120-150 piezas/hora.

• Costo de material por pieza: 8-12 RMB.

• Costo de mano de obra por pieza: 1-2 RMB.

• Costo total por pieza: 15-20 RMB.

• Precio de venta en el mercado: 35-60 RMB/pieza.

6.2 Retorno de la Inversión (ROI)

Análisis Financiero:

• Producción diaria (24h): 2,000-3,000 piezas.

• Producción mensual (26 días): 50,000-80,000 piezas.

• Producción anual: 600,000-1,000,000 de piezas.

• Período de recuperación de la inversión: 4-8 meses.

• ROI (Retorno sobre la inversión): 150-200%.
