Significado técnico y ejecución en ingeniería de moldes para sillas de oficina

I. Definición y alcance conceptual

Los moldes para sillas de oficina no son una única herramienta, sino un conjunto de utillajes que cubren todos los componentes plásticos y metálicos: asientos, respaldos, brazos, chasis, bases estrelladas y mecanismos de ajuste. Constituyen el punto de intersección entre el diseño ergonómicoy la fabricación seriada: deben traducir las superficies de soporte y funciones de regulación definidas por el diseñador en geometrías de cavidad repetibles, garantizando además resistencia a fatiga bajo uso diario de 8 horas, ensamblaje sin holgura y ausencia de defectos superficiales. Esta capacidad de transformar experiencia → plano → pieza reallos convierte en un punto clave de apalancamiento tecnológico dentro de la cadena de mobiliario de oficina.

II. Agrupación funcional de estructuras de molde

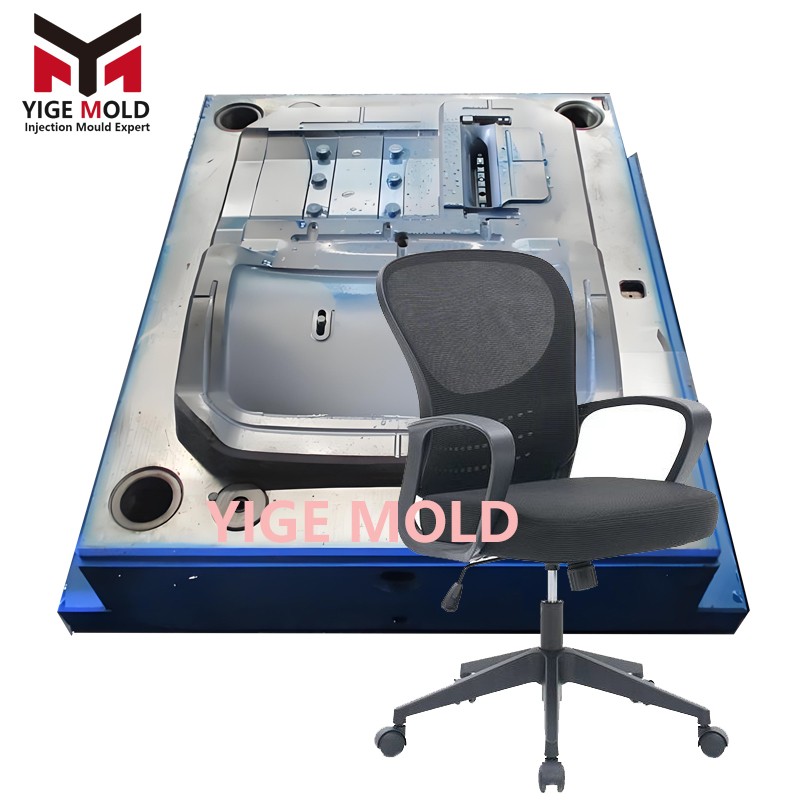

(A) Moldes de asiento y respaldo: portadores de superficies ergonómicas

La comodidad de la silla depende de superficies no regulares (realce lumbar, hundimiento inguinal, transición escapular), lo que exige resolver tres conflictos:

1. Desmoldeo de cavidades profundas vs. preservación de curvas: Los asientos suelen tener carcasas con profundidad >150 mm; subcores móviles (sliders) y expulsores angulados manejan salientes laterales. La línea de partición sigue curvas 3D entre asiento y respaldo, con ancho de sellado controlado en 5–7 mm para evitar rebabas que alteren el contorno.

2. Uniformidad de llenado vs. aspecto visual: Se usa alimentación mixta (hot runner + cold runner), con puntos de inyección ocultos en zona inferior o interior del respaldo; inserciones de ventilación auxiliar (profundidad 0.033–0.037 mm) en extremo superior eliminan líneas de unión visibles por aire atrapado.

3. Domado de tensiones en transiciones de espesor: En uniones asiento-raíz de brazo o respaldo-zona lumbar, donde el grosor varía bruscamente, se emplean canales de enfriamiento conformados alrededor zonas gruesas + presión de mantenimiento escalonada (descenso 20%/etapa), limitando diferencia de contracción volumétrica a ≤1.2%, evitando alabeo del asiento.

(B) Moldes de componentes mecánicos: base física de funciones dinámicas

Para piezas “con movimiento” —chasis, collarín de elevación, bloques de ajuste de brazos—, el diseño prioriza precisión y durabilidad:

• Molde de chasis: Materiales PA/PP con fibra de vidrio; boquilla principal y zona de entrada sometidas a nitruración (profundidad 0.13–0.17 mm). Orificios de montaje del pistón neumático usan inserciones, dejando margen de rectificado 0.05–0.08 mm; después de pruebas, concentricidad ≤φ0.052 mm.

• Molde de piezas de ajuste de brazos: Ranuras guía, cremalleras, agujeros de tope se realizan como inserciones independientes (acero 1.2344), pulidas a Ra≤0.026 µm; carrera de extracción de sliders controlada en ±0.024 mm para asegurar elevación/desplazamiento fluido sin bloqueos.

(C) Molde de base estrellada: soporte estructural fundamental

El molde para base de cinco radios (diámetro φ450–550 mm) debe equilibrar carga y adaptabilidad al suelo:

• Bases estrelladas plásticas monobloque usan hot runner de cinco puntos + entradas sumergidas en raíz de radio; llenado sincronizado de cinco radios, orientación de fibras a lo largo del radio para rigidez a flexión; flecha ≤2.8 mm en ensayo de cuatro puntos (L=300 mm).

• Superficie inferior curva de gran radio (R350–600 mm), fresada con cinemática de 5 ejes, perfil ≤0.115 mm; zona de deslizamiento en punta del radio rebajada 0.15–0.225 mm para evitar contacto puntual y rayado de suelo.

III. Lógica de ingeniería en diseño: del requisito al proceso

1. Orientación estructural ante cargas dinámicas

   Uso típico supera cien ciclos diarios de elevación/rotación; el molde optimiza ubicación de entradas y curva de presión para alejar líneas de unión de zonas críticas (pivotes de brazos, orificios de cierre de chasis). Nervaduras con patrón “ramificado”, radio en raíz ≥1.5T, distribuyen esfuerzos de impacto al conjunto; prueba de fatiga de 120 mil ciclos sin fallo.

2. Recreación manufacturable de superficies ergonómicas

   Curvas de soporte de asiento/respaldo se maquinan con CNC multiejes + acabado por electroerosión; error de perfil en profundidad lumbar y transición de profundidad de asiento ≤0.082 mm; continuidad de curvatura evita sensación de presión localizada en serie.

3. Cierre de cadena de tolerancias de ensamblaje

   Desde orificio de pistón hasta cara de montaje de chasis, tolerancia acumulada múltiples piezas ≤0.38 mm. El molde usa plano de partición como datum único; contracción compensada diferencialmente según dirección de flujo (longitudinal ×1.105, transversal ×0.098); piezas relacionadas comparten referencia, reduciendo operaciones posteriores de ajuste, logrando >95% de ensamblaje directo.

4. Equilibrio sistémico entre vida útil y costo

   Zonas de alta abrasión (canal de material con fibra, superficies de impacto de sliders) usan plaquetas de carburo o revestimiento bimetálico; vida objetivo ≥920 mil ciclos. Piezas no críticas simplifican circuitos de enfriamiento; familias de sillas comparten placa-base y grupos de sliders, acortando desarrollo nuevo a 11–13 semanas.

IV. Puntos de anclaje de precisión en fabricación y validación

• Cadena de mecanizado: Cavidad principal fresada a alta velocidad con 5 ejes (≥17000 rpm), zonas muertas complementadas con torneado-fresado o electroerosión fina; juego guía-pilar ≤0.017 mm; planitud de superficie de cierre de slider ≤0.009 mm.

• Materiales e ingeniería de superficie: Zonas de alto desgaste usan acero rápido pulvimetalúrgico o H13 nitrurado (HRC 48–52); moldes para TPU blando con recubrimiento DLC antiadherente; elementos deslizantes con lubricante sólido para ciclado frecuente.

• Validación en tres fases: Fase 1 ajusta llenado/desmoldeo; Fase 2 verifica ensamblaje y tacto operativo; Fase 3 escaneo 3D compara desviación respecto CAD, compensación superficial en pasos de 0.013 mm; error de contorno final ≤±0.195 mm.

• Inspección por capas: Piezas muestreadas en dimensiones, carga estática (≥1080 N), durabilidad 100 mil ciclos de elevación/inclinación; molde revisado cada 40 mil ciclos: desgaste de sliders (Δ≤0.071 mm), caída de eficiencia de enfriamiento (umbral -13%).

V. Conclusión

El valor del molde para silla de oficina no reside en “copiar formas”, sino en solidificar la experiencia: convertir la comodidad momentánea de un prototipo en confiabilidad consistente a escala masiva. Su núcleo técnico es un arte de compromiso: hallar el óptimo entre libertad de forma y restricciones de desmoldeo, flujo de material y resistencia estructural, precisión unitaria y economía seriada. Solo desglosando las necesidades ergonómicas en cada punto de inyección, inserción y circuito de enfriamiento, podrá defenderse la calidad en un mercado competitivo.
