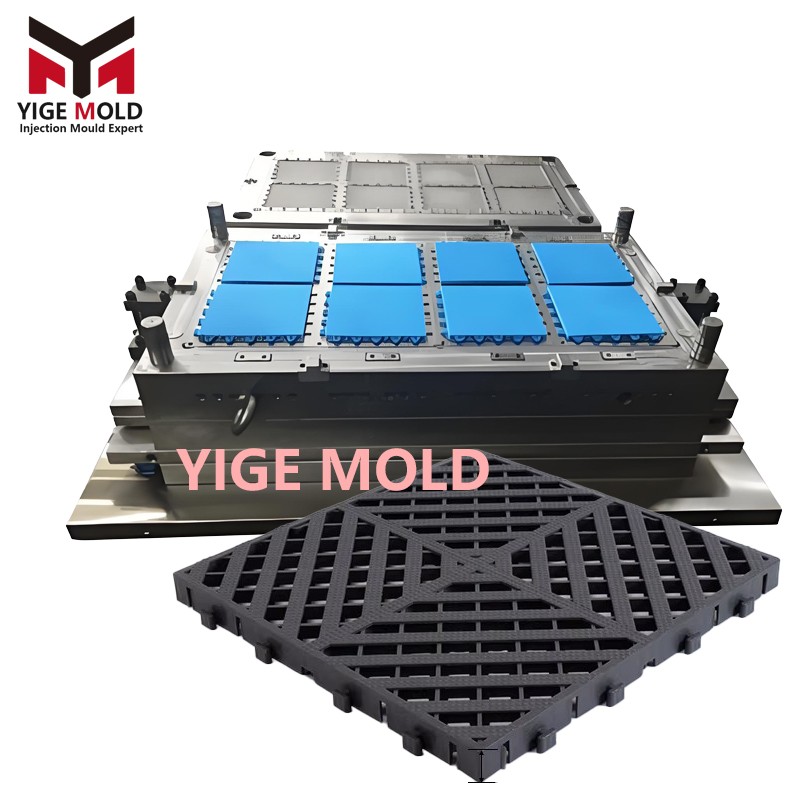

Molde de Inyección para Piso de Rejilla Plástica: Ingeniería de Estructuras Pesadas, Gestión Térmica y Conformado de Precisión

I. Introducción: De la Superficie Plana a la Estructura Compleja

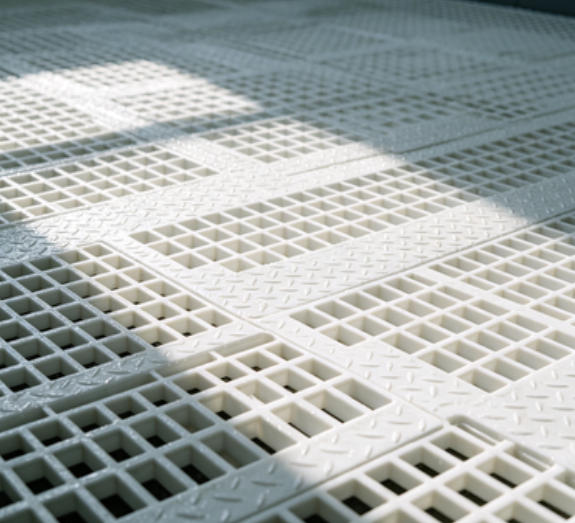

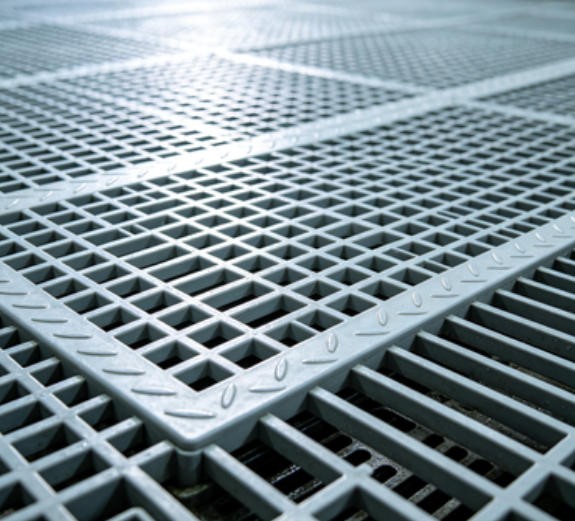

El piso de rejilla plástica (Plastic Floor Grating) no es una "placa plana" convencional, sino una pieza estructural perforada de gran formato. Se utiliza extensamente en pasillos de plataformas industriales, instalaciones químicas, criaderos de ganado (pisos de drenaje), lavaderos de autos y cubiertas de desagüe municipal. A diferencia de los productos de consumo que buscan el brillo estético, el valor central de la rejilla radica en su capacidad de carga, resistencia al impacto, antideslizamiento y resistencia a la corrosión.

Las dimensiones típicas de estas piezas van desde 400mm×400mm hasta 1200mm×600mm, con espesores de pared entre 3mm y 8mm, y un peso unitario que puede alcanzar los 2kg a 10kg. Su morfología se caracteriza por una densa red de celosía (Grid), nervaduras de refuerzo traseras, pies de soporte y sistemas de enclavamiento para el ensamblaje modular.

El molde de inyección para pisos de rejilla plástica representa una de las categorías de moldes de uso general con las estructuras más complejas, la carga térmica más alta y los requisitos de resistencia mecánica más exigentes. No es solo una herramienta de conformado, sino un equipo pesado integral que integra conformado de cavidad profunda de gran formato, refrigeración de nervaduras heterogéneas, extracción lateral de alta resistencia al corte y expulsión equilibrada. Este artículo abandona las descripciones comerciales vacuas para analizar detalladamente, desde la ingeniería mecánica pura y la termodinámica de materiales, la lógica de diseño y las dificultades de fabricación de estos moldes.

II. Análisis de la Estructura del Producto y Dificultades de Conformado

2.1 Características Estructurales

1. Densidad de Rejilla y Nervaduras: La cara frontal presenta una malla transpirable u opaca, mientras que la parte trasera alberga una intrincada red de nervaduras de refuerzo en forma de "cuadrícula" o "X". La altura de estas nervaduras suele estar entre 10mm y 30mm, densamente compactadas.

2. Estructura de Pies de Soporte: La base suele contar con 4 a 9 pies de soporte que elevan el piso para permitir el drenaje o la ventilación. Estos pies suelen tener contrasalidas que requieren extracción lateral.

3. Sistema de Ensamblaje: Los bordes incorporan machihembrados (Dovetails) o pestillos para asegurar que múltiples paneles no se deslicen ni se deformen una vez instalados.

2.2 Dificultades de Conformado

• Desequilibrio de Llenado: Debido a la obstrucción de la malla, la ruta de flujo del material fundido es compleja, lo que genera fácilmente un "Short Shot" (falta de llenado) o líneas de soldadura en los puntos de cruce de las nervaduras, que son las zonas de mayor esfuerzo.

• Cuello de Botella Térmico: La densa red de nervaduras crea una gran superficie de disipación pero con caminos de refrigeración largos. El enfriamiento desigual provoca directamente la deformación por contracción de la pieza.

• Alta Resistencia al Desmoldeo: Las nervaduras profundas y la malla densa generan una fuerza de contracción masiva. Los expulsores convencionales perforan fácilmente el material o causan que la pieza quede adherida al molde.

• Precisión Dimensional: Como material de revestimiento, la tolerancia dimensional de cada panel debe controlarse dentro de ±0.5mm, de lo contrario no podrán ensamblarse.

III. Diseño Estructural General del Molde

3.1 Sistema de Base: Carga Pesada

Estos moldes están sujetos a cargas extremadamente pesadas.

• Especificaciones de la Base: Se debe utilizar una base de molde reforzada o una base de estructura de acero soldada a medida. Debido a la alta presión de inyección, el espesor de la placa de soporte (Support Plate) debe superar los 100 mm, e instalarse columnas de soporte auxiliares (Support Pillars) para evitar la flexión de la placa.

• Sistema de Guiado: Además de las 4 columnas de gran diámetro (φ60–φ100mm), es obligatorio añadir bloques de centrado cónicos (Taper Lock) para asegurar la precisión de cierre y evitar que la rejilla quede descentrada.

3.2 Diseño de la Línea de Partición

La línea de partición suele situarse en el plano superior de la superficie del piso. Todos los orificios de la malla, las nervaduras y los pies de soporte se moldean en la mitad móvil. Esta configuración garantiza que la cara visible (superficie superior) carezca de líneas de unión, pero conlleva una complejidad extrema en la estructura del núcleo del molde.

3.3 Cavidad y Núcleo

• Cavidad (Cavity): Generalmente es una placa de acero de gran formato (P20 o 718H), con la superficie superior mecanizada con precisión para ser plana o con textura antideslizante. Al ser una estructura simple, el enfoque está en garantizar la planeidad y la dureza.

• Núcleo (Core): Este es el corazón del molde. No es una entidad sólida, sino un laberinto ensamblado a partir de innumerables insertos (Inserts). Cada orificio de la malla y cada nervadura requieren insertos independientes, no solo para facilitar el mecanizado, sino también para la refrigeración y la ventilación.

IV. Sistema de Alimentación: Canal Caliente y Llenado Multietapa

Debido al gran tamaño de la pieza y la densidad de las nervaduras, el canal frío es incapaz de satisfacer los requisitos de llenado, por lo que se debe utilizar un sistema de canal caliente multi-boquilla (Multi-drop Hot Runner).

4.1 Distribución de las Compuertas

• Inyección de Punto Único: Solo viable para pisos de tamaño muy pequeño (<400mm).

• Inyección Multipunto: La solución predominante. Según las dimensiones, se disponen de 2 a 6 boquillas. Se prefiere una distribución de centro + periferia para asegurar que el material alcance rápidamente todos los rincones.

• Control de Válvula: Es obligatorio el uso de compuertas de aguja (Valve Gate). Mediante el control secuencial (SVG), se abre primero la boquilla central y, una vez que el material alcanza los bordes, se abren las boquillas periféricas, eliminando eficazmente las líneas de soldadura y controlando las tensiones internas.

4.2 Equilibrio del Canal

El diseño del canal caliente debe someterse a un análisis de flujo (MFA) para asegurar que la caída de presión en cada boquilla sea consistente, evitando la concentración de tensiones locales causada por ritmos de llenado dispares.

V. Sistema de Enfriamiento: El Factor Crítico del Éxito

El enfriamiento desigual es la causa principal de la deformación de la rejilla. El diseño debe seguir el principio de "Prioridad al Núcleo, Independencia por Zonas".

5.1 Enfriamiento de la Cavidad

La placa de la cavidad suele utilizar una combinación de "circuitos rectos + deflectores". Dado que la superficie del piso suele ser gruesa (3–5 mm), se deben disponer de 2 a 3 niveles de circuitos, enfocando el enfriamiento en las zonas periféricas para evitar la contracción.

5.2 Enfriamiento del Núcleo (El Desafío Central)

El núcleo, compuesto por insertos densos, es extremadamente difícil de refrigerar.

• Refrigeración Independiente de Insertos: Cada inserto que conforma las nervaduras debe tener perforado su propio circuito de agua. Para nervaduras delgadas donde no es posible taladrar, se utilizan insertos de Berilio-Cobre (Beryllium Copper) para conducir el calor.

• Enfriamiento Conformado: En moldes de alta gama, la base del núcleo emplea circuitos de refrigeración fabricados por impresión 3D, cuya forma se adapta exactamente al contorno de las nervaduras, eliminando puntos calientes.

• Control Zonificado: El molde se divide en zona central, zona periférica y zona de pies de soporte, cada una con control térmico independiente. Un enfriamiento deficiente en el centro provoca abombamiento, mientras que en los bordes provoca alabeo.

VI. Mecanismos de Extracción Lateral: Pies de Soporte y Pestillos

Los pies de soporte y las estructuras de ensamblaje suelen presentar contrasalidas que requieren mecanismos complejos.

6.1 Deslizador de Pies de Soporte (Foot Slider)

Los pies de soporte suelen ser expansivos, creando contrasalidas. El molde requiere deslizadores de gran formato en las esquinas o bordes.

• Sistema de Accionamiento: Debido a la alta fuerza de extracción, se prefiere el uso de cilindros hidráulicos (Hydraulic Cylinder) en lugar de espigas angulares, para asegurar un movimiento estable y fiable.

• Mecanismo de Bloqueo: El deslizador debe soportar una presión lateral inmensa durante la inyección, por lo que se deben diseñar cuñas de bloqueo de alta resistencia (Heel Blocks).

6.2 Extracción de Pestillos Perimetrales

Los pestillos de los bordes suelen ser internos, requiriendo el diseño de expulsores angulares (Lifters) o deslizadores internos en la mitad móvil. El ángulo del lifter suele controlarse entre 5° y 8° para evitar el agarrotamiento durante la expulsión.

VII. Sistema de Expulsión: Prevención de Deformación y Adherencia

La expulsión de una rejilla plástica es una batalla de tracción.

7.1 Distribución de Espigas Expulsoras

• Array Denso de Espigas: Debido a la densidad de las nervaduras, es obligatorio colocar espigas en cada punto de intersección de las nervaduras. Un molde típico requiere de 50 a 200 espigas expulsoras.

• Tipo de Espiga: Se prefiere el uso de espigas expulsoras rectangulares (Flat Ejector Pins), ya que su área de contacto con la nervadura es mayor, evitan perforar el material y soportan mejor las fuerzas laterales.

7.2 Expulsión por Placa (Stripper Plate)

Para pisos de gran superficie sin pies de soporte, se utiliza una placa expulsora anular. Esta placa empuja el borde interior del piso, proporcionando una fuerza uniforme que evita la rotura por tensión concentrada.

7.3 Desmoldeo Asistido por Aire (Air Ejection)

Se instalan micro-orificios de soplado en el interior del núcleo. Al abrir el molde, una ráfaga de aire de alta presión rompe el vacío instantáneamente, ayudando a la liberación de la pieza. Esto es indispensable para pisos con nervaduras profundas.

VIII. Sistema de Ventilación

El material fundido fluye a través de la compleja malla, lo que genera fácilmente aire atrapado.

• Ventilación por Insertos: Aprovechar la holgura de ensamblaje entre insertos (0.02mm–0.03mm) para la ventilación. Es el método más eficaz.

• Ventilación en Partición: Fresar ranuras de ventilación en las zonas donde el material llega al final de su recorrido (generalmente las esquinas más alejadas de la boquilla).

• Acero Poroso: Insertar acero poroso (Porosity Steel) en la base de nervaduras profundas donde no se pueden mecanizar ranuras de ventilación.

IX. Selección de Materiales y Tratamientos

Punto Clave: Los pisos de rejilla suelen usarse en entornos químicos o exteriores, y las materias primas pueden contener aditivos UV o ignífugos que son corrosivos. Por ello, las superficies de la cavidad y el núcleo deben someterse a cromado o nitruración para mejorar la resistencia a la corrosión.

X. Flujo de Proceso de Fabricación

1. Análisis de Moldeo (Moldflow): Simular llenado, sostenimiento, enfriamiento y deformación. Predecir la ubicación de las líneas de soldadura y optimizar la distribución de boquillas y circuitos de agua.

2. Mecanizado Bruto: Fresado de la base y los insertos del núcleo en fresadoras de pórtico de gran formato. Dejar un margen de 0.5mm–1mm en los insertos.

3. Tratamiento Térmico: Temple al vacío y doble revenido de los insertos H13 para eliminar tensiones internas.

4. Mecanizado Semifino: Mecanizado de las nervaduras y circuitos de agua de los insertos mediante centros de mecanizado de alta velocidad (HSM).

5. Taladrado Profundo: Perforación de los circuitos de agua internos de los insertos. Este es el paso más crítico; los circuitos deben ser libres de obstrucciones y fugas.

6. Electroerosión (EDM): Para radios internos y estructuras complejas en la base de los insertos.

7. Montaje y Ajuste: Ensamblar todos los insertos en el núcleo y realizar una prueba de azul (Blue Match) para asegurar que la holgura de ensamblaje sea uniforme (<0.02mm).

8. Prueba de Moldeo (Trial Run): Producción de prueba. Verificar dimensiones, planeidad, capacidad de carga y efecto de ensamblaje. Ajustar los parámetros de sostenimiento para eliminar hundimientos y ajustar el tiempo de enfriamiento para controlar la deformación.

XI. Defectos Comunes y Soluciones

• Deformación (Warping): El piso no es plano y no se puede ensamblar.

  • Solución:Ajustar el flujo de los circuitos de enfriamiento para asegurar que la diferencia de temperatura entre núcleo y cavidad sea <3°C; prolongar el tiempo de enfriamiento; verificar que la expulsión sea equilibrada.

• Líneas de Soldadura (Weld Lines): Fisuras en los cruces de las nervaduras.

  • Solución:Aumentar la temperatura del molde y del material; incrementar la presión de respaldo; optimizar la ventilación; usar control secuencial de válvulas.

• Hundimientos (Sink Marks): Depresiones en los pies de soporte o raíces de las nervaduras.

  • Solución:Aumentar la presión y el tiempo de sostenimiento; reforzar el enfriamiento local (Berilio-Cobre); aumentar el ángulo de desmoldeo si el diseño lo permite.

• Adherencia (Sticking): La pieza queda atrapada en el núcleo.

  • Solución:Verificar el ángulo de desmoldeo; pulir la superficie del núcleo; aumentar la ventilación; instalar desmoldeo por aire; verificar que las espigas no estén rotas o bloqueadas.

XII. Conclusión

El molde de inyección para pisos de rejilla plástica es un representante paradigmático de los moldes de inyección pesados. Exige que el diseñador no solo posea una base sólida en diseño mecánico, sino que también domine la termodinámica y la dinámica de fluidos. La clave del éxito reside en: el diseño modular de insertos que resuelve los desafíos de mecanizado de estructuras complejas, la refrigeración conformada zonificada que supera el cuello de botella térmico de las nervaduras gruesas, el array denso de espigas planas que hace frente al desmoldeo de nervaduras profundas, y los grandes deslizadores accionados por cilindros que permiten el conformado de estructuras con contrasalidas.

Dominar estos detalles de ingeniería es la premisa fundamental para que el fabricante de moldes garantice la planeidad, la capacidad de carga y la vida útil del piso de rejilla. Con el desarrollo de la Industria 4.0, los moldes del futuro integrarán cada vez más sensores para monitorizar en tiempo real la temperatura, la presión y la eficiencia de enfriamiento, logrando una producción verdaderamente inteligente.
