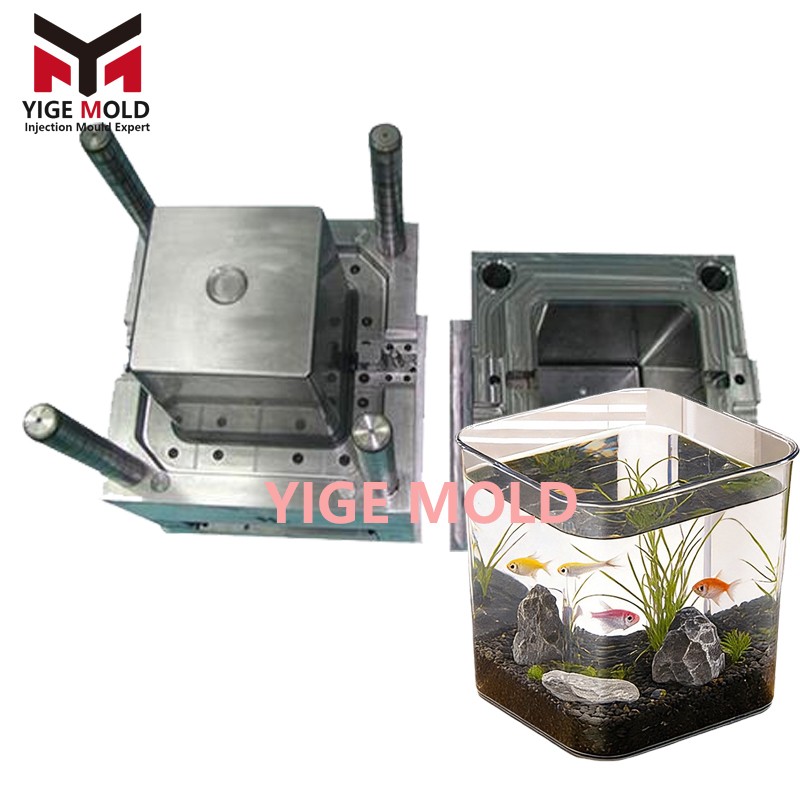

Molde de inyección para peceras de plástico: La fusión entre la ingeniería de precisión y el arte óptico

Un molde de inyección para peceras de plástico es un utillaje especializado diseñado para fabricar de forma masiva acuarios a partir de plásticos técnicos transparentes como el metacrilato y el policarbonato. Su función principal es dar forma, de manera repetida y precisa, a una carcasa de paredes delgadas que presente una claridad excepcional, integridad estructural y características complejas integradas a partir de plástico fundido. Cada aspecto de su diseño y fabricación aborda tres desafíos principales: el control de la tensión interna, la consecución de la perfección óptica y la garantía de una liberación fiable de la pieza.

I. Filosofía de diseño: La búsqueda de la "claridad cristalina" y la "estabilidad dimensional"

El diseño del molde implica precalcular y compensar el comportamiento del material en las condiciones de procesamiento. Sus principios rectores incluyen:

1. Diseño del sistema de alimentación: Orquestando el flujo de material fundido

   • Distribución estratégica del canal caliente: Para eliminar el desperdicio de material y los defectos visuales de los canales fríos, los moldes grandes utilizan un sistema de canal caliente. Un canal caliente de válvulas secuenciales es crucial. Al temporizar de forma independiente múltiples válvulas, se controla dónde convergen los frentes de fusión individuales, colocando estratégicamente las líneas de unión en áreas no visibles, como esquinas o detrás de nervaduras de refuerzo, creando una apariencia "sin costuras" en las superficies principales.

   • Equilibrio térmico e hidráulico: Las dimensiones de los canales, los ángulos y la ubicación de los calentadores se calculan con precisión para mantener una temperatura y presión uniformes del material fundido, asegurando un llenado equilibrado.

2. Diseño del sistema de refrigeración: La ciencia de la gestión del calor

   • Canales de refrigeración conformados: Los canales perforados estándar no pueden enfriar uniformemente grandes áreas planas. Los moldes avanzados utilizan canales conformados impresos en 3D o insertos de cobre mecanizados con precisión. Estos siguen el contorno de la cavidad a una distancia casi constante, proporcionando un enfriamiento rápido y uniforme, clave para prevenir deformaciones y tensiones.

   • Control de temperatura por zonas: El molde se divide en circuitos de refrigeración independientes. La refrigeración se intensifica en las secciones gruesas (bordes, nervaduras) y se modera en las áreas delgadas para promover una solidificación simultánea.

3. Diseño de cavidades y núcleos: Garantizando la rigidez y la precisión

   • Maximización de la rigidez estructural: Para resistir la deflexión bajo la alta presión de inyección (que causa paredes irregulares y distorsión), las placas están hechas de aceros de alta resistencia pre-endurecidos (por ejemplo, P20, 718). El diseño incorpora pilares de soporte densos, bloqueos y bordes de corte para formar una estructura ultra rígida.

   • Venteo de precisión y acabado superficial: Se mecanizan orificios de venteo ultra superficiales (0.015-0.025 mm de profundidad) a lo largo de la línea de partición y las juntas de los insertos. La cavidad se pule a través de múltiples etapas hasta lograr un acabado espejo SPI-A1. Algunos moldes añaden recubrimientos de níquel químico o PVD para mayor dureza, desmoldeo y resistencia a la corrosión.

4. Diseño del sistema de expulsión: Garantizando una liberación segura de la pieza

   • La alta adhesión a la cavidad brillante exige una estrategia de expulsión robusta. Los grandes resortes de nitrógeno ayudan a la apertura inicial del molde. La expulsión combina pasadores de gran diámetro con expulsores tipo cuchilla y, a menudo, asistencia por aire comprimido para romper el vacío, asegurando que la pieza se libere suavemente sin marcas ni distorsión.

II. Proceso de fabricación: Creando el "molde maestro" de acero

El diseño de precisión se materializa a través de una fabricación avanzada:

1. Mecanizado de alta precisión: Las cavidades se fresan mediante mecanizado CNC de alta velocidad. Los ajustes críticos se realizan con electroerosión por hilo de precisión (precisión ±0.003 mm). La superficie de partición se perfecciona mediante rectificado de precisión y ajuste manual para un sellado perfecto.

2. Micropulido: Lograr un acabado espejo es un oficio especializado. Avanzando desde piedras hasta pastas de diamante ultrafinas, el pulido se realiza en un entorno limpio controlado para prevenir la contaminación. La dirección se alinea con la de desmoldeo.

3. Ensamblaje y pruebas meticulosas: Todos los componentes se ajustan para un movimiento suave. Los circuitos de refrigeración se someten a pruebas de flujo y equilibrado. El molde se prueba bajo presión para verificar el sellado de la línea de partición y la calidad de la pieza.

III. Adaptación del diseño a las propiedades del material

El molde se adapta a las características de procesamiento del plástico:

• Para metacrilato (PMMA): La alta contracción y sensibilidad a la tensión requieren una excelente refrigeración y bocas más grandes para reducir el cizallamiento.

• Para policarbonato (PC): Su alta viscosidad en estado fundido exige trayectorias de flujo ultra lisas. Su carácter abrasivo requiere aceros resistentes al desgaste.

Conclusión

Un molde de inyección para peceras de plástico es el negativo del "palacio de cristal" que crea. Su valor reside en replicar perfectamente una forma transparente y resistente. Desde el flujo calculado en su canal caliente hasta las líneas de refrigeración conformadas y el pulido impecable de su cavidad, encarna la lucha contra los límites físicos para lograr la excelencia en la fabricación. Es tanto una herramienta de producción de precisión como una obra maestra autónoma de ingeniería mecánica que permite la creación en serie de arte visual acuático.
