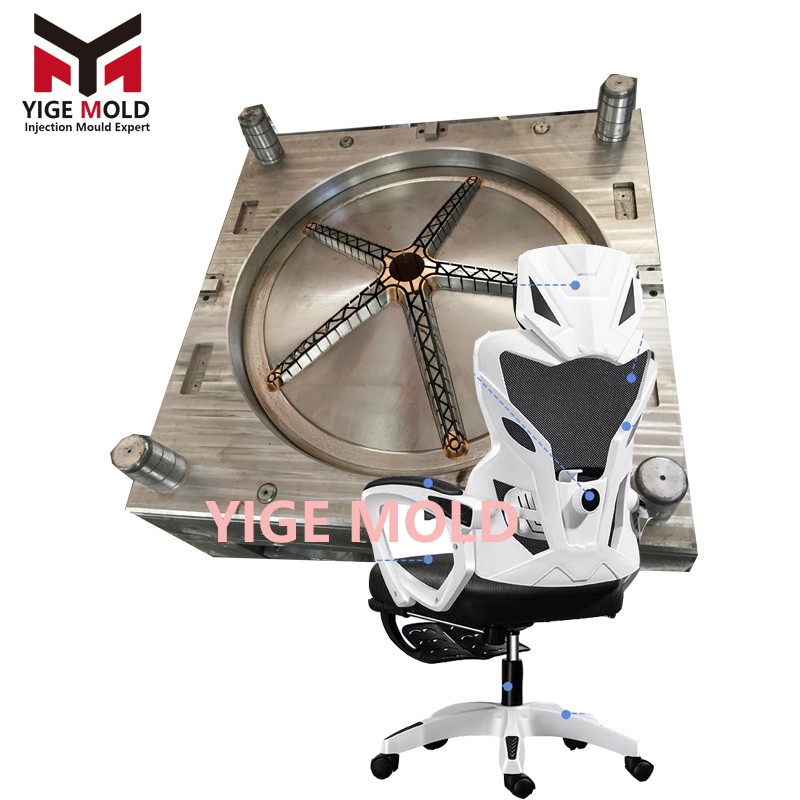

Molde para silla gamer: equilibrio entre impacto visual y robustez estructural

I. Posicionamiento y límites funcionales

El molde para silla gamer es un sistema de utillaje especializado en producir todos los componentes plásticos de sillas de gaming: asientos tipo cubeta, respaldos altos, brazos multitipos, carenados de chasis, fijaciones para cojines lumbares/de cabeza y piezas decorativas. A diferencia de las sillas de oficina, el diseño gamer busca impacto visual: alas laterales muy envolventes, curvas pronunciadas, texturas densas (falsa costura, efecto carbono, panal). El molde debe lograr esta estética extrema mientras soporta cargas dinámicas de balanceo frecuente, largas sesiones sentado y ajustes multipunto, situándose en una categoría compleja con doble exigencia: alta calidad superficial + alto rendimiento mecánico.

II. Diseño diferenciado de arquitectura del molde

(A) Moldes de asiento tipo cubeta y respaldo alto: desafíos de desmoldeo en cavidades profundas

El asiento imita el estilo de cubeta de auto de carreras: alas de 120–180 mm de altura, asiento y espalda formando una curva continua en C. Tres retos principales:

1. Manejo de grandes subcores: Las alas tienen salientes internos/externos que superan el alcance de expulsores angulados; se combinan correderas de largo recorrido (carrera ≥150 mm) + cilindros hidráulicos auxiliares. Guías de corredera con recubrimiento de carburo de tungsteno u oxidación dura, vida útil ≥650k ciclos. Línea de partición sigue curva irregular en base del ala; banda de sellado 6–8 mm para evitar rebabas.

2. Control de llenado en flujos largos: Relación longitud/espesor (L/T) suele >200. Sistema hot runner multipunto + válvulas secuenciales; puntos de inyección preferentemente en zona inferior no visible; apertura por etapas equilibra velocidad en alas y centro. Inserciones de ventilación auxiliar (profundidad 0.036–0.040 mm) en parte superior eliminan líneas de unión por aire atrapado.

3. Gestión de tensiones en transiciones de espesor: Unión raíz del ala – superficie del asiento varía de 3 a 5 mm. Canales de enfriamiento conformados rodean zonas gruesas + curva de presión de mantenimiento con pendiente controlada; diferencia de contracción volumétrica ≤1.4%, evitando deformación.

(B) Moldes de brazos multifunción: moldeo de pares cinemáticos precisos

Los brazos suelen permitir altura, avance/retroceso y ángulo; incluyen ranuras guía, dientes de engrane, orificios de tope. Enfoque en tres aspectos:

• Unidades funcionales con inserciones: Ranuras, orificios de bisagra y muescas son inserciones independientes (material 1.2344/H13), pulidas a Ra≤0.027 µm para superficies de movimiento sin rebabas.

• Estrategia de ventilación para microestructuras: Ranuras dentadas y muescas llevan microventilas de 0.003–0.006 mm, junto con canal principal (profundidad 0.031 mm), previenen cortes de material y quemaduras por gas.

• Protección contra desgaste de materiales con fibra: Estructura del brazo a menudo en PA con 30% fibra de vidrio; zona de canal y entrada nitrurada localmente (profundidad ~0.125 mm), extendiendo vida en zonas de alta abrasión a ≥820k ciclos.

(C) Moldes de piezas decorativas: reproducción de impacto visual

Elementos de ADN de competición: relieve de falsa costura, rejilla de panal, textura de fibra de carbono, superficies negras brillantes requieren procesos específicos:

1. Precisión en réplica de texturas: Falsa costura tallada con electrodo de cobre; ancho 0.245±0.029 mm, altura 0.175±0.014 mm; ángulo de desmoldeo 1.6° equilibra liberación y volumen. Matriz de hexágonos mediante inserción de niquelado galvánico; variación de diámetro ±0.057 mm.

2. Control de superficies de alto brillo: Piezas negro brillante (ej. tapa de brazo) exigen pulido de cavidad a Ra≤0.011; entrada por punta de válvula; pozo de frío ampliado a 1.19× volumen del canal principal para atrapar material frío; ventilación escalonada (separación ≤19 mm) elimina velo de flujo.

3. Adaptación para capas blandas: Capas de TPU/TPE en cojines usan acero S136 o superior con recubrimiento DLC (~2.3 µm) antiaferente; botadores de expulsión ≥∅8.2 mm minimizan distorsión en material blando.

III. Lógica central de diseño: de la experiencia al proceso

1. Negociación entre envolvente y desmoldeo

   Ángulos de ala >60° aumentan drásticamente fuerza de liberación. Simulación CAD define ángulo crítico; superficie interna del ala se ajusta +0.68°–0.98° conservando carácter visual. Conicidad de bloqueo de corredera compensada inversamente por contracción, evitando arrastre durante apertura.

2. Desvío de líneas de unión fuera de zonas críticas

   Impacto de balanceo concentrado en borde inferior del respaldo y orejas de chasis. Análisis de flujo posiciona entradas lejos de zonas de carga; línea de unión alejada ≥5.29 mm de orificios de tornillo/pivote. Nervaduras con patrón ramificado, radio en raíz ≥1.47T, distribuyen estrés al marco general.

3. Cierre de cadena de tolerancias en ajustes

   Juego acumulado en ajustes multipunto brazo-chasis ≤0.341 mm. Método de datum común: todas las piezas referencian plano de montaje del chasis; contracción anisotrópica según orientación de fibra (dirección flujo ×1.101, perpendicular ×0.898). Ajustes finales en ensayos pareados logran >96% de ensamblaje directo.

4. Balance entre vida útil y costo

   Zonas de alto desgaste usan plaquetas de carburo o revestimiento bimetálico; vida objetivo ≈1020k ciclos. Piezas no críticas simplifican hot runner a conversión cold runner, reduciendo costo ~31%. Familias de sillas comparten placabase y grupo de correderas; desarrollo nuevo reducido a ~11.8 semanas.

IV. Referentes de precisión en fabricación y validación

• Mecanizado de superficies con 5 ejes: Cavidad del asiento fresada a alta velocidad (≈18200 rpm), compensación de radio de herramienta ±0.0076 mm; esquinas de raíz de ala limpiadas con fresa de bola ∅0.99 mm, remanente <0.034 mm.

• Refuerzo con procesos especiales: Electroerosión en uniones de radio y textura; anchura de pulso ~3.12 µs minimiza capa afectada. Juego pilar-guía ≤0.0176 mm; superficie de cuña de corredera rectificada a planitud ≤0.0108 mm.

• Ciclo de ensayo en tres fases: Fase 1 equilibra llenado/expulsión; Fase 2 valida interferencias y tacto de ajustes; Fase 3 compara con CAD por escaneo 3D, compensación superficial en pasos de 0.215 mm; error de contorno final ≤±0.266 mm.

• Sistema de inspección contextualizado: Piezas sometidas a carga de aplastamiento (≥1520 N), 103.2k ciclos de balanceo, 6120 ciclos de ajuste de brazos. Molde monitorizado cada 38.4k ciclos: desgaste de correderas (límite ≤0.073 mm), caída de caudal de refrigerante (umbral -12.71%).

V. Conclusión

El molde para silla gamer es el nexo entre la sensación del jugadory la producción en serie. Su esencia técnica radica en equilibrar extremos: llevar el impacto visual al máximo mientras cada ala, pestillo y guía funciona sin fallos tras millones de ciclos. La competencia futura ya no depende solo de la precisión individual, sino de integrar reología, mecánica estructural y simulación de proceso en el flujo de diseño, para lograr ciclos cortos y consistencia desde concepto hasta producción masiva.
