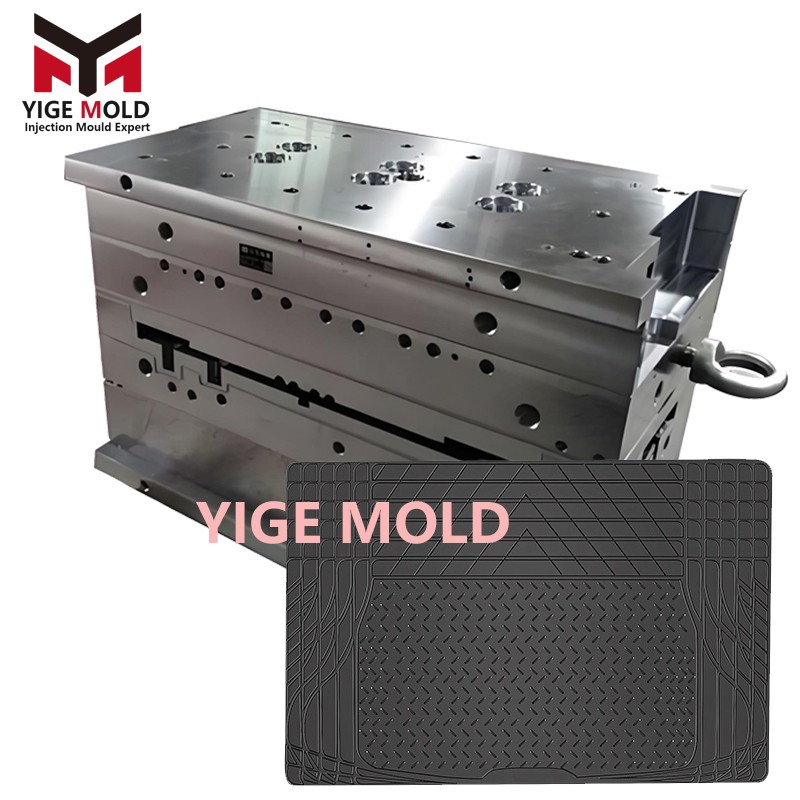

Moldes de Inyección para Alfombrillas de Maletero: El Arte Industrial desde la Reconstrucción de Datos hasta el Moldeado de Precisión

En el campo de la fabricación de interiores de automóviles, los moldes son venerados como la "Madre de la Industria". El molde de inyección para alfombrillas de maletero destaca como una herramienta de precisión con un alto contenido tecnológico. No es solo el vehículo central para transformar materiales poliméricos como los Elastómeros Termoplásticos (TPE) en productos de protección funcional, sino también el puente clave que conecta el modelo digital del vehículo con el producto físico. Con la creciente demanda de los consumidores en cuanto a protección ambiental, ajuste y estética, los procesos tradicionales de termoformado o corte manual ya no pueden satisfacer el mercado de alta gama. El molde de inyección, con su capacidad de conformado excepcional y diseño estructural preciso, se ha convertido en la única opción para fabricar alfombrillas de maletero integrales de TPE de alta calidad.

El Inicio Digital del Desarrollo del Molde y la Ingeniería Inversa

El desarrollo de un molde para alfombrilla de maletero no comienza con el corte de acero, sino con una reconstrucción digital profunda del espacio del maletero del vehículo. Dado que el arco de la rueda de repuesto, la profundidad del hueco de la rueda, la posición de los ganchos y el ángulo de las paredes laterales varían en micras entre diferentes marcas, modelos e incluso años del mismo modelo, el diseño del molde debe seguir el estricto estándar de "un molde por modelo de vehículo".

Los ingenieros utilizan primero tecnología de escaneo 3D de alta precisión para obtener los datos de nube de puntos del vehículo original, y luego realizan un modelado inverso en software de Diseño Asistido por Computadora (CAD). Este proceso no es una simple copia, sino que incluye una compleja reconstrucción de superficies y análisis de tolerancias. Los diseñadores de moldes deben simular la ruta de flujo del plástico fundido en el entorno digital, predecir la tasa de contracción durante el enfriamiento y compensar reversamente la cavidad del molde en consecuencia. Esta adaptación precisa basada en big data asegura que la alfombrilla producida finalmente logre un ajuste de "cero huecos" con la chapa del vehículo, evitando dificultades de instalación por exceso de tamaño o puntos ciegos de higiene por defecto de tamaño.

Complejidad Estructural y Sistemas de Canales Calientes

La alfombrilla de maletero suele tener una gran área de proyección y bordes tridimensionales complejos, lo que exige un sistema de colada extremadamente alto. Para evitar el llenado insuficiente, marcas de soldadura o deformación por alabeo durante la inyección, los moldes de alta gama utilizan universalmente sistemas de canales calientes de válvula. A diferencia de los canales fríos tradicionales, este sistema mantiene el plástico siempre fundido dentro del canal. Junto con un diseño de inyección de múltiples puntos, reduce eficazmente el estrés de cizallamiento y la presión de inyección.

Dentro del molde, la disposición de los canales ha sido sometida a una simulación reológica precisa para asegurar que el plástico fundido llene cada rincón de la cavidad suavemente en estado laminar. Este diseño no solo reduce el desperdicio de materia prima, sino que garantiza la uniformidad del espesor del producto. Para vehículos de gran tamaño como SUV o pickups, los moldes suelen adoptar una disposición de "una cavidad por molde", (junto con) la fuerza de cierre de máquinas inyectoras de decenas de miles de toneladas, asegurando que el molde no sufra una micro-apertura bajo alta presión, garantizando así la nitidez de los bordes y la precisión dimensional.

Selección de Aceros y Tratamientos de Superficie

El "esqueleto" del molde determina su vida útil y la calidad superficial del producto. Dado que el material TPE a menudo requiere la adición de masterbatch o aditivos funcionales y opera a altas temperaturas, el acero del molde debe poseer excelente resistencia a la corrosión, al desgaste y capacidad de pulido. Generalmente, los componentes centrales (núcleo y cavidad) se seleccionan de aceros para moldes espejo pre-endurecidos de alta calidad, como P20 o 718H. Estos aceros, tras un tratamiento térmico al vacío, tienen una dureza moderada y una estructura uniforme, capaces de soportar millones de ciclos de inyección sin deformarse.

Para dotar a la alfombrilla de texturas antideslizantes únicas o logotipos de marca, la superficie de la cavidad del molde debe someterse a un mecanizado por electroerosión (EDM) preciso o grabado láser. Este diseño de textura no solo es estético, sino que aumenta la fricción entre el producto y la moqueta del maletero, evitando deslizamientos. Además, para reducir aún más el riesgo de adherencia del material TPE, la superficie del molde a menudo se somete a recubrimiento de Carbono Similar al Diamante (DLC) o nitruración. Este recubrimiento súper duro reduce el coeficiente de fricción, facilitando el desmoldeo, y previene eficazmente el óxido, asegurando que el producto mantenga un color consistente y sin aceite durante la producción a largo plazo.

Sistema de Refrigeración y Tecnología de Canales Conformados

En el moldeo por inyección, el tiempo de enfriamiento ocupa la mayor parte del ciclo. Para piezas grandes y de pared delgada como las alfombrillas de maletero, un enfriamiento desigual genera fácilmente tensiones internas, provocando que el producto se alabee o tuerza después del desmoldeo, afectando gravemente el ajuste con el cuerpo del vehículo. Para resolver este dolor, el diseño avanzado de moldes introduce la tecnología de canales de refrigeración conformes.

A diferencia de los canales rectos tradicionales taladrados, los canales conformes se fabrican mediante tecnología de impresión 3D de metal y serpentean pegados a la compleja superficie de la cavidad como vasos sanguíneos. Este diseño asegura que cada punto de la superficie del molde reciba un enfriamiento uniforme y eficiente, eliminando puntos calientes locales. Mediante el control preciso de la máquina de temperatura de molde, se puede enfriar el producto rápidamente hasta la temperatura de eyección, lo que no solo acorta drásticamente el ciclo de producción y aumenta la capacidad, sino que garantiza la uniformidad de la cristalinidad interna, dotando a la alfombrilla de excelentes propiedades físicas y estabilidad dimensional.

Diseño de Venteo y Acabado Superficial de Calidad Óptica

Cuando el plástico fundido a alta temperatura y presión llena la cavidad a gran velocidad, el aire debe evacuarse rápidamente. Si el venteo es inadecuado, el gas comprimido genera altas temperaturas, provocando defectos como quemaduras, burbujas o llenado incompleto. Para alfombrillas que requieren superficies lisas como espejos o texturas claras, cualquier problema de venteo es fatal.

Por lo tanto, los moldes de alta precisión incorporan ranuras de venteo de nivel micrométrico en la línea de partición, los ajustes de los pasadores de eyección y las holguras de los insertos. Para posiciones profundas o agujeros ciegos, se utilizan insertos de acero poroso, utilizando la estructura de microporos del propio acero para evacuar el gas mientras bloquean el plástico fundido. Este diseño de venteo meticuloso, junto con el pulido espejo de la superficie del molde (generalmente alcanzando el grado SPI A1), asegura que la superficie del producto terminado esté impecable y los contornos de los bordes sean nítidos, replicando perfectamente cada detalle del diseño original.

Mecanismo de Desmoldeo y Adaptación a la Automatización

Dado que las alfombrillas de maletero suelen tener bordes tridimensionales profundos y estructuras de socapado complejas, el diseño del sistema de eyección es particularmente complejo. Para garantizar que el producto se libere suavemente del molde sin deformarse después del enfriamiento y contracción, el interior del molde está equipado con un sistema de eyección preciso. Esto incluye una combinación de pasadores de eyección, casquillos, pasadores planos y eyectores de aire.

En la producción automatizada, el molde debe coordinarse estrechamente con brazos robóticos. Después de que el molde se abre, el robot se introduce rápidamente en la cavidad para retirar el producto, mientras que la placa de pasadores dentro del molde se restablece con precisión bajo la acción de resortes de retorno o resortes de gas nitrógeno, preparándose para el siguiente ciclo. Para mejorar la eficiencia, algunos moldes también emplean mecanismos de extracción rotativa, capaces de completar el desmoldeo lateral de socapados durante la apertura del molde. Este diseño de alta automatización no solo reduce los costos laborales, sino que evita daños o contaminación del producto causados por la extracción manual.

En resumen, el molde de inyección para alfombrilla de maletero es un proyecto de ingeniería de sistemas complejo que integra maquinaria de precisión, ciencia de materiales y termodinámica. Desde la adquisición precisa de datos hasta el mecanizado de nivel micrométrico de la cavidad, desde la disposición del sistema de canales calientes hasta la optimización de los canales de refrigeración conformes, cada paso encarna la búsqueda extrema de la artesanía de fabricación. Son estos moldes, esculpidos meticulosamente en acero, los que transforman gránulos de plástico intangibles en una barrera sólida que protege el maletero del automóvil, interpretando el encanto de la fabricación industrial en cada detalle.
