Análisis Técnico Detallado del Molde para Taburete Bajo de Plástico

Capítulo 1: Definición del Producto y Requisitos Técnicos

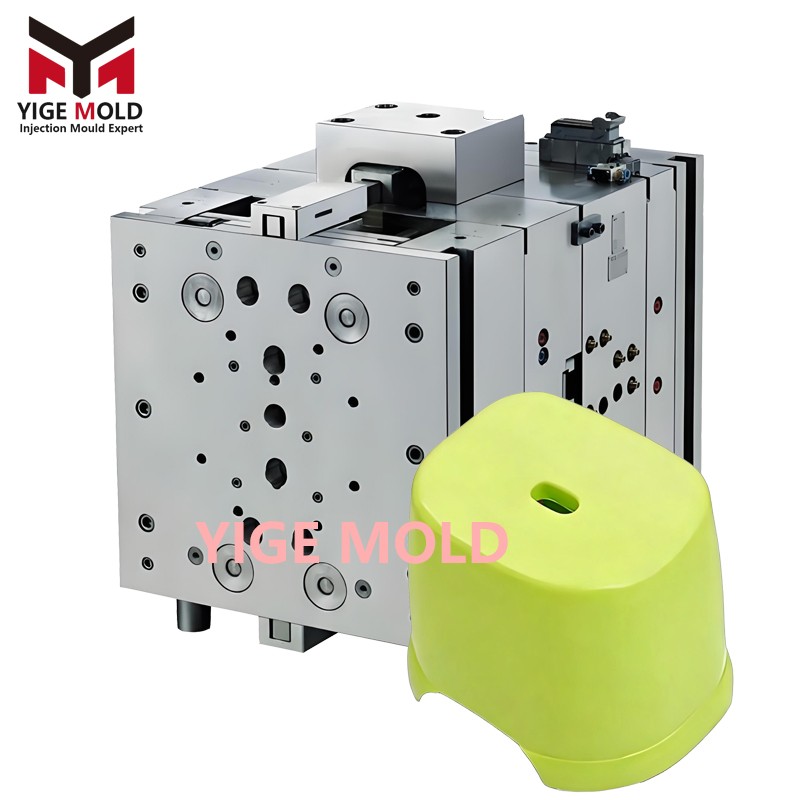

El molde para taburete bajo de plástico es un molde industrial especializado para el moldeo por inyección de asientos con una altura que oscila entre 20 y 40 centímetros. Aunque estos productos tienen una estructura relativamente simple, deben cumplir con especificaciones técnicas estrictas: la capacidad de carga estática típicamente debe ser ≥150 kg, la prueba de fatiga dinámica debe superar ≥50,000 ciclos, y el rango de temperatura de uso debe cubrir de -20°C a 60°C. El producto debe poseer una buena estabilidad dimensional, asegurando que la deformación bajo carga prolongada no exceda los 2 mm. La selección de material se basa principalmente en polipropileno (PP), con un índice de fluidez controlado normalmente entre 15-30 g/10 min. Para productos con requisitos más altos, se utilizan ABS o PP modificado con cargas.

Capítulo 2: Sistema de Diseño Estructural del Molde

2.1 Diseño de la Arquitectura General

El molde emplea una estructura estándar de tres placas, con el espesor de las placas calculado con precisión según la fuerza de cierre de la máquina de inyección (normalmente 80-200 toneladas). El diámetro de las columnas guía no será inferior a Φ30 mm, y los casquillos guía se fabrican de bronce con grafito para garantizar una precisión de guiado estable durante el funcionamiento prolongado. El diseño de la superficie de partición debe considerar completamente la apariencia del producto, ubicando típicamente la línea de partición principal en la zona de transición entre la base de las patas y el borde del asiento, lo que asegura un desmoldeo fluido y oculta en lo posible las marcas de la partición.

2.2 Esquema de Disposición de Cavidades

Según los requisitos de volumen de producción, se pueden emplear disposiciones de 1x2, 1x4 o 1x6 cavidades. En disposiciones multi-cavidad, se requiere un análisis CAE para garantizar el equilibrio de llenado entre cavidades. El sistema de canales utiliza un diseño balanceado, con la longitud de cada ramal controlada dentro de un error de ±1 mm. El espaciado entre cavidades debe considerar el espacio para la disposición de los circuitos de refrigeración, manteniendo típicamente al menos 60 mm de separación para acomodar los conectores de tubería de refrigeración de tamaño estándar.

Capítulo 3: Ingeniería del Sistema de Alimentación

3.1 Configuración del Sistema de Canales

El canal principal utiliza un diseño cónico estándar (conicidad 2°30'), con una cámara de material frío al final. La sección transversal de los canales secundarios adopta forma trapezoidal o circular, con dimensiones calculadas con precisión según la longitud de flujo del material. Para el PP, el diámetro de los canales secundarios oscila típicamente entre Φ6 y Φ8 mm. La selección del tipo de entrada considera tanto los requisitos estéticos como la eficiencia de moldeo: las entradas de punto son adecuadas para el desprendimiento automático pero pueden dejar marcas mínimas; las entradas laterales son de fabricación simple pero requieren procesamiento posterior; las entradas submarinas se usan ampliamente en líneas de producción automáticas.

3.2 Control del Equilibrio de Llenado

Se utiliza software de análisis de flujo para predecir el proceso de llenado y optimizar la ubicación y tamaño de las entradas. Durante las pruebas de moldeo, se emplean sensores de presión para monitorear las curvas de presión de llenado de cada cavidad, ajustando los parámetros del proceso para que la diferencia entre los picos de presión de cada cavidad se controle dentro de ±5%. Para moldes multi-cavidad, cuando sea necesario, se emplea tecnología de control secuencial de válvulas, logrando un equilibrio de llenado óptimo mediante el control preciso del tiempo de apertura de cada entrada.

Capítulo 4: Sistema de Control de Temperatura

4.1 Diseño de Circuitos de Refrigeración

El sistema de refrigeración emplea control por zonas, dividido típicamente en tres circuitos independientes: zona del asiento, zona de las patas y zona de los canales. Debido a su gran área proyectada, la zona del asiento utiliza una disposición de canales circundantes, con un espaciado entre tubos controlado entre 15-20 mm. La zona de las patas, al tener una estructura más profunda, emplea refrigeración con deflectores, con dispositivos de refrigeración tipo surtidor en el fondo de las cavidades profundas. Se requiere que la diferencia de temperatura entrada/salida de todos los circuitos de refrigeración se controle dentro de 3°C, lográndose mediante el ajuste del caudal y temperatura del agua.

4.2 Dispositivos de Monitoreo de Temperatura

Se instalan al menos 4 termopares en ubicaciones clave del molde para monitorear en tiempo real la temperatura de la superficie de la cavidad. Los puntos de monitoreo incluyen: área central del asiento, fondo de cavidades profundas de las patas, área cercana a la entrada y área del borde del molde. Los datos de temperatura se integran al sistema de control de la máquina de inyección para lograr un control en lazo cerrado, asegurando que las fluctuaciones de temperatura del molde no excedan ±2°C.

Capítulo 5: Sistemas de Expulsión y Ventilación

5.1 Diseño del Mecanismo de Expulsión

El sistema de expulsión emplea una combinación de vástagos y tubos eyectores. En el área no visible del asiento se disponen uniformemente 8-12 vástagos eyectores estándar de Φ4-Φ6 mm de diámetro. En el interior de las patas se utilizan vástagos eyectores planos para evitar marcas en superficies visibles. La carrera de expulsión se determina según la altura del producto, siendo típicamente la altura del producto más un margen de seguridad de 5-10 mm. El mecanismo de retorno emplea retorno anticipado por muelles, asegurando que el sistema de expulsión se retraiga completamente al cerrar el molde.

5.2 Configuración del Sistema de Ventilación

Las ranuras de ventilación se mecanizan en la superficie de partición, en las superficies de acoplamiento de las correderas y en los espacios de ajuste de los vástagos eyectores. La profundidad de las ranuras de ventilación en la superficie de partición es de 0.02-0.03 mm, con un ancho de 5-8 mm, creadas mediante electroerosión. En las áreas de último llenado se añaden insertos de ventilación, fabricados con materiales metálicos sinterizados con un diámetro de poro de 10-20 micras. El área total de ventilación no será inferior al 0.05% del área proyectada de la cavidad, asegurando que el gas pueda evacuarse correctamente durante el llenado.

Capítulo 6: Estándares de Control de Precisión de Fabricación

6.1 Requisitos de Precisión de Mecanizado

La tolerancia dimensional de la cavidad se controla dentro de ±0.05 mm, con una rugosidad superficial Ra ≤ 0.4 micras. Se requiere una planicidad de la superficie de partición de 0.02 mm/100 mm, lograda mediante rectificado plano de precisión y posterior ajuste manual. El juego entre columnas y casquillos guía es de 0.01-0.02 mm, garantizado mediante selección por grupos. Todos los componentes móviles deben someterse a al menos 1000 ciclos de prueba en vacío tras el montaje, asegurando un movimiento suave sin atascos.

6.2 Métodos y Estándares de Inspección

Se utiliza una máquina de medición por coordenadas (CMM) para inspeccionar las dimensiones clave de la cavidad, con un espaciado entre puntos de medición no superior a 10 mm. Se emplea tecnología de escaneo láser azul para obtener datos 3D de la superficie de la cavidad, comparándolos con el modelo de diseño; las áreas con desviaciones superiores a 0.1 mm requieren corrección. El sistema de refrigeración se somete a una prueba de presión de 1.0 MPa, manteniéndola durante 30 minutos sin fugas. El sistema de expulsión se somete a una prueba de carga, midiendo la deformación bajo 1.5 veces la presión de trabajo.

Capítulo 7: Sistema de Parámetros de Proceso de Moldeo

7.1 Proceso de Pretratamiento de Material

El material PP se seca a 80-85°C durante 2-3 horas, reduciendo el contenido de humedad por debajo del 0.02%. El material secado debe utilizarse dentro de 1 hora para evitar la reabsorción de humedad. La masterbatch de color y el material base se premezclan en proporción, utilizando una combinación de mezclado mecánico y por aire para garantizar una dispersión uniforme.

7.2 Parámetros de Proceso de Inyección

La temperatura del cilindro se controla en cuatro zonas: zona 1: 170-180°C, zona 2: 180-190°C, zona 3: 190-200°C, tobera: 200-210°C. La velocidad de inyección emplea control en tres etapas: primera etapa al 20-30% de velocidad para llenar los canales, segunda etapa al 60-70% para completar el 80% del llenado de la cavidad principal, tercera etapa reducida al 30-40% para completar el llenado final. La presión de inyección se calcula según la relación longitud/espesor del flujo, siendo típicamente de 60-100 MPa. La presión de mantenimiento es del 60-80% de la presión de inyección, disminuyendo en dos etapas.

7.3 Control de Enfriamiento y Ciclo

El tiempo de enfriamiento se calcula según la ley del cuadrado del espesor de pared, correspondiendo un espesor de 2.5 mm a un tiempo de enfriamiento de aproximadamente 20 segundos. La temperatura del molde se establece en 45-50°C para la mitad fija y 40-45°C para la mitad móvil, controlada con precisión mediante unidades de temperatura de molde. El ciclo de moldeo completo se controla entre 25-40 segundos, siendo el tiempo de inyección de 3-5 s, el tiempo de mantenimiento de 8-12 s, el tiempo de enfriamiento de 20-25 s, y el tiempo de apertura/cierre y expulsión de 4-6 s.

Capítulo 8: Sistema de Inspección de Calidad

8.1 Ítems de Inspección Dimensional

Se utilizan calibres, bloques patrón de altura, etc., para inspeccionar dimensiones básicas como diámetro exterior, altura y espesor de pared del producto. Se emplea un medidor de planicidad para inspeccionar la uniformidad de la superficie del asiento, requiriendo una desviación ≤0.5 mm. Se utiliza un medidor de concentricidad para inspeccionar el contacto de las cuatro patas, requiriendo un espacio ≤0.3 mm para la cuarta pata cuando tres están en contacto. La inspección de peso emplea una balanza electrónica, con una desviación de peso unitario que no exceda ±2% del valor nominal.

8.2 Estándares de Prueba de Rendimiento

Prueba de carga estática: se aplica 1.5 veces la carga nominal (típicamente 225 kg) en el centro del asiento, manteniéndola durante 24 horas, midiendo una deformación permanente ≤1.0 mm. Prueba de caída: caída libre desde 50 cm de altura sobre suelo de cemento, 3 veces consecutivas sin rotura. Prueba ambiental: exposición durante 24 horas en cámara fría a -20°C y en horno a 60°C, inspeccionando la estabilidad dimensional tras volver a temperatura ambiente.

Capítulo 9: Sistema de Gestión de Mantenimiento del Molde

9.1 Procedimientos de Mantenimiento Diario

Antes de cada producción, se inspecciona la limpieza de la superficie de partición, utilizando limpiador especializado para eliminar grasa y residuos. Se verifica la lubricación de todos los componentes móviles, reponiendo grasa lubricante cada 8 horas. Se monitoriza la temperatura y presión del agua de refrigeración, asegurando un caudal estable. Tras la producción, se limpia inmediatamente la superficie del molde y se aplica un inhibidor de corrosión.

9.2 Plan de Mantenimiento Periódico

Cada 10,000 ciclos: desmontar el sistema de expulsión, limpiar vástagos y orificios de expulsión, reemplazar vástagos y muelles desgastados. Cada 50,000 ciclos: desmontar mecanismos de correderas y extractores angulares, inspeccionar el desgaste, reparar o reemplazar componentes desgastados. Limpiar todos los canales de refrigeración. Cada 100,000 ciclos: desmontaje completo del molde, inspección de la planicidad de las placas, reparación de superficies de partición, pulido de la superficie de la cavidad.

9.3 Gestión de Repuestos

Se establece un inventario de repuestos críticos, incluyendo: vástagos eyectores estándar, muelles de retorno, columnas y casquillos guía, termopares, bandas calefactoras, etc. Se elabora un programa de reemplazo de repuestos: vástagos cada 50,000 ciclos, muelles cada 30,000 ciclos, termopares calibración/reemplazo cada 100,000 ciclos.

Capítulo 10: Diagnóstico y Solución de Problemas de Proceso

10.1 Análisis de Defectos Comunes

Hundimientos: suelen aparecer en el reverso de las nervaduras, pueden solucionarse aumentando la presión de mantenimiento, alargando su tiempo, u optimizando el enfriamiento. Deformación: causada frecuentemente por enfriamiento desigual o tensiones residuales, requiere verificar el equilibrio del sistema de refrigeración y ajustar la curva de mantenimiento. Líneas de unión visibles: optimizar ubicación de entrada, aumentar temperatura del molde, ajustar velocidad de inyección.

10.2 Optimización de Parámetros de Proceso

Se establece una base de datos de parámetros de proceso, registrando las combinaciones óptimas para diferentes lotes de material y temperaturas ambientales. Se emplea el método de diseño de experimentos (DOE) para optimizar sistemáticamente la ventana de proceso, determinando la influencia principal y la interacción de cada parámetro. Se implementa control estadístico de proceso (SPC), monitorizando en tiempo real los parámetros clave del proceso para detectar tendencias anómalas oportunamente.

Resumen Técnico:

El funcionamiento exitoso de un molde para taburete bajo de plástico depende de la coordinación precisa de todos sus aspectos. Desde el cálculo del equilibrio de canales en la fase de diseño del molde, hasta el control de precisión en la fase de fabricación, y la optimización del proceso en la fase de producción, cada eslabón afecta directamente la calidad del producto final y la eficiencia productiva. Un molde diseñado racionalmente, fabricado con precisión y mantenido adecuadamente, puede producir de forma estable productos conformes durante un ciclo de producción de varios años, creando valor continuo para la empresa fabricante. El personal técnico de moldes debe dominar conocimientos multidisciplinarios sobre propiedades de materiales, diseño mecánico, termodinámica, mecánica de fluidos, resolviendo problemas prácticos de producción mediante métodos de ingeniería sistemáticos, lo cual constituye precisamente el valor central de la tecnología de moldes.
