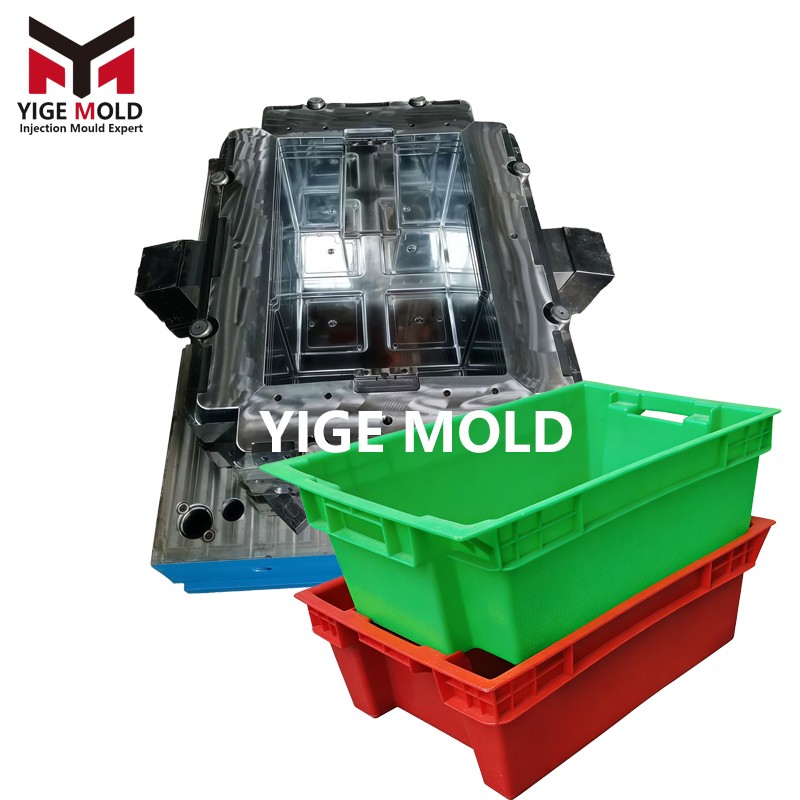

Molde para caja de transporte de carne fresca refrigerada

Definición y uso

El molde para caja de transporte de carne fresca refrigerada es un molde de inyección especializado utilizado para producir contenedores plásticos diseñados específicamente para el almacenamiento y transporte de carne fresca y sus derivados en entornos de cadena de frío (generalmente entre 0-4°C). Las cajas producidas deben poseer una excelente resistencia al impacto a baja temperatura, alta limpieza, estructuras antiderrame y funcionalidad de apilado estandarizado, siendo un vehículo clave que conecta los eslabones de procesamiento, logística y venta de la carne.

I. Características centrales del producto y orientación del diseño del molde

1. Implementación de la estructura de seguridad e higiene

   • Diseño de esquinas redondeadas sin costuras: Todos los ángulos internos de la cavidad del molde deben lograr una transición curva con un radio R≥5mm, garantizando la ausencia de puntos muertos para la limpieza. Esto requiere un mecanizado por control numérico (CNC) de alta precisión y un procesamiento de suavizado de las superficies intersectadas durante la fabricación del molde, evitando la formación de aristas vivas residuales de la herramienta.

   • Superficie interior integrada: La pared interior de la caja debe carecer de pernos o insertos, siendo moldeada de una sola pieza por inyección. El molde requiere el uso de un proceso de pulido de alto rendimiento para lograr una superficie de cavidad con acabado espejo grado alimentario (Ra ≤ 0.1μm), inhibiendo la adhesión bacteriana y facilitando el lavado con sistemas CIP (Limpieza en el Lugar).

2. Fiabilidad estructural en ambientes de baja temperatura

   • Diseño de nervaduras de refuerzo antigrietas: En el fondo y las paredes laterales de la caja, el molde debe formar una red especial de nervaduras de refuerzo en forma de "ondas" o "panal". La raíz de las nervaduras utiliza transiciones de radio R, y la forma de su sección transversal está optimizada mediante análisis de elementos finitos, para dispersar la tensión por impacto durante las pruebas a -20°C y prevenir la fractura frágil por concentración de tensiones.

   • Estructura de estanqueidad: Para evitar la filtración de fluidos como sangre, el borde superior de la caja suele diseñarse con una ranura de sellado. El molde, mediante el ensamblaje de insertos de alta precisión o un mecanizado por electroerosión preciso, debe formar una ranura de sellado continua con una tolerancia de profundidad y anchura dentro de ±0.05mm, garantizando un ajuste hermético con la junta de silicona de la tapa.

3. Integración de funciones logísticas

   • Estructura de apilado antideslizante: El fondo de la caja está diseñado con ranuras de posicionamiento para el apilado que se acoplan con precisión a las pestañas superiores. El molde debe garantizar que, al apilar las cajas, el juego entre la pestaña y la ranura de posicionamiento sea de 0.3-0.5mm por lado, logrando un apilado estable pero de fácil separación. La matriz de pies antideslizantes en la base se forma mediante mecanizado por electroerosión de precisión en el núcleo del molde.

   • Asas ergonómicas estandarizadas y área de identificación: Las áreas de asas hundidas que cumplen con la ergonomía y las áreas de identificación en relieve para la fecha de producción y el número de trazabilidad deben reproducirse nítidamente en el molde mediante procesos de grabado o tallado.

II. Tecnologías especializadas del sistema del molde

1. Selección y tratamiento de materiales

   • Material de cavidad/núcleo: Se da prioridad a los aceros para moldes resistentes a la corrosión de acabado espejo, como el 1.2085 alemán (equivalente a S136) o aceros inoxidables de alto cromo similares, sometidos a un tratamiento térmico de temple al vacío con criogenización, para obtener una dureza elevada y uniforme (HRC 48-52) y una estabilidad dimensional excelente, resistiendo la corrosión por condensación y los lavados frecuentes.

   • Componentes móviles: Los bloques deslizantes, expulsores angulados, etc., se seleccionan de aceros para moldes de alta tenacidad, y se someten a tratamientos superficiales como nitruración o recubrimiento PVD (TiN), para reducir el riesgo de desgaste y agarrotamiento debido a los cambios en la tenacidad del plástico en ambientes de baja temperatura.

2. Diseño del sistema de control de temperatura

   • Se utiliza un "control de temperatura de molde de alta precisión, de doble circuito e independiente": un circuito controla la temperatura principal de la cavidad (normalmente ajustada entre 15-25°C, favorable para la cristalización del HDPE/PP), y el otro circuito controla específicamente la temperatura de las áreas densas de nervaduras (ajustada más baja, p.ej., 5-10°C), para acelerar el enfriamiento en las zonas de pared gruesa, prevenir hundimientos y reducir la deformación por torsión debida a diferencias térmicas.

3. Sistemas de ventilación y eyección

   • Venteo micrométrico: En el borde superior de la caja y las esquinas, que son las últimas zonas en llenarse, se abren ranuras de ventilación escalonadas con una profundidad de 0.01-0.02mm, permitiendo una ventilación efectiva y evitando la formación de rebabas por rebose de material.

   • Eyección suave: Debido a la gran profundidad de la caja y a los pequeños ángulos de desmoldeo de las paredes laterales (normalmente 0.8°-1.2°), se requiere el uso de tecnologías como la "eyección retardada asistida por cilindros neumáticos" o la "eyección en dos etapas", garantizando que la pieza sea expulsada de manera uniforme y suave tras la completa contracción por enfriamiento, evitando "marcas blancas de eyección" o deformaciones.

III. Enfoque en la fabricación y verificación

1. Mecanizado de precisión e inspección

   • Se utilizan centros de mecanizado de 5 ejes para garantizar la precisión de conformado de superficies complejas. Tras el mecanizado de características clave como las ranuras de sellado, es necesario realizar una inspección de escaneo dimensional completo utilizando una máquina de medición por coordenadas (CMM).

   • Tras el ensamblaje del molde, se debe realizar una inspección por escaneo infrarrojo del juego de cierre, garantizando que las superficies de partición se ajusten uniformemente bajo la presión de cierre, previniendo la formación de rebabas durante la producción.

2. Prueba de molde y verificación funcional

   • Prueba de caída a baja temperatura: Las cajas producidas en la prueba de molde se acondicionan a -20°C y luego se someten a pruebas de caída desde una altura especificada (p.ej., 1 metro) en múltiples ángulos, verificando si la caja o las zonas de bisagras presentan grietas.

   • Prueba de apilamiento bajo carga: Simulando condiciones de plena carga (p.ej., soportando 30kg de carne) con 5 o más niveles de apilamiento, se dejan en reposo durante 24 horas y luego se mide la deformación de la caja inferior, que debe estar por debajo del estándar (p.ej., deformación en altura ≤1%).

   • Prueba de estanqueidad: Se vierte un volumen determinado de líquido coloreado en la caja, se deja en reposo y luego se inspecciona si hay fugas en la zona de la ranura de sellado.

Conclusión

El molde para caja de transporte de carne fresca refrigerada es un molde de alto contenido tecnológico que integra diseño de seguridad e higiene, ingeniería de materiales para bajas temperaturas, fabricación de precisión y verificación funcional. Su diseño trasciende el ámbito de los contenedores comunes, relacionándose directamente con la seguridad alimentaria y la eficiencia logística. Un molde excelente no solo puede producir cajas de transporte que cumplan plenamente con los estándares de higiene, resistan el exigente entorno de la cadena de frío y faciliten el manejo automatizado, sino que, a través de su alta estabilidad y larga vida útil, puede proporcionar una garantía de producción confiable para las empresas procesadoras de carne. Sus requisitos técnicos reflejan la tendencia de desarrollo de la moderna industria de moldes hacia una penetración profunda en áreas de aplicación avanzada como la higiene alimentaria y la logística de la cadena de frío.
