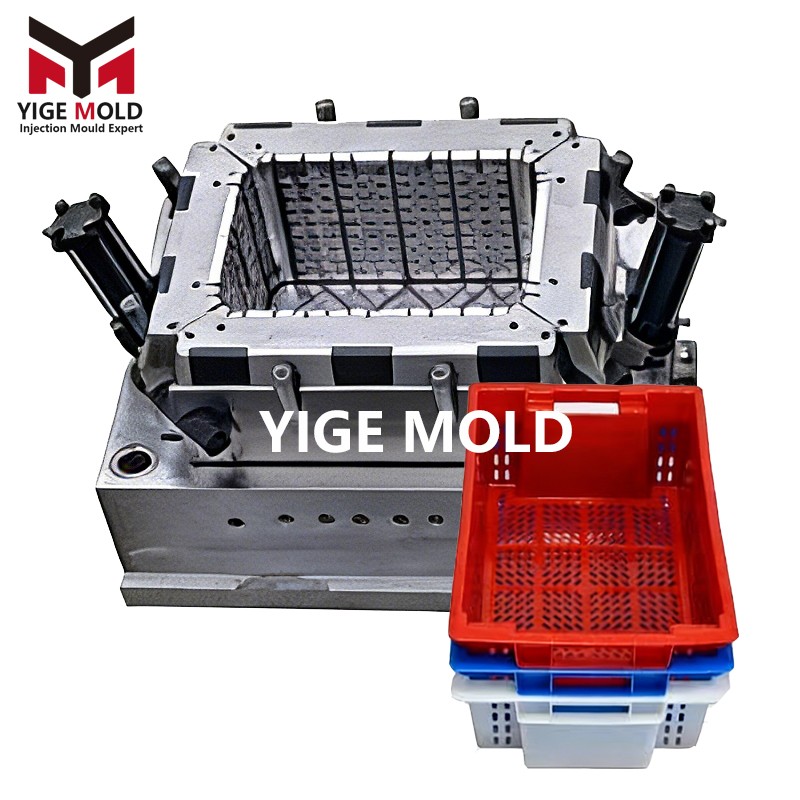

Molde para caja de ventilación (perforada) de transporte

Definición y uso

El molde para caja de ventilación (perforada) de transporte es un molde de inyección especializado utilizado para producir contenedores plásticos logísticos con estructuras de orificios regulares o de malla. Las cajas producidas, a través de un diseño de ventilación científicamente estudiado, logran la reducción de peso, la ventilación y la gestión visual del contenido, manteniendo la resistencia estructural. Son ampliamente utilizadas en escenarios como el almacenamiento de frutas y verduras, el contenedor de piezas industriales y la clasificación logística.

I. Características estructurales del producto y puntos clave del diseño del molde

1. Implementación de la estructura ligera de malla

   • Diseño de matriz de celdas: El molde debe formar celdas geométricas de tamaño uniforme y distribución homogénea (como hexagonales, cuadradas, romboidales). El ancho de los nervios de las celdas suele ser de 2-5mm, con una altura de 8-20mm. Su sección transversal a menudo adopta forma de "doble T" o "T" para aumentar la resistencia a la flexión. En el núcleo del molde correspondiente, es necesario mecanizar miles de estructuras protuberantes de precisión, lo que exige una altísima uniformidad en el mecanizado.

   • Diseño de refuerzo local: En las cuatro esquinas de la caja, las áreas de soporte de carga de la base y alrededor de los asas, es necesario realizar un refuerzo estructural aumentando la densidad de nervios, colocando nervios radiales de refuerzo o engrosando localmente. El molde debe equilibrar las diferencias de enfriamiento regional entre las áreas ventiladas y las reforzadas dentro de un espacio limitado.

2. Integración de detalles funcionales

   • Estructura antideslizante: La base de la caja suele diseñarse con puntos o estrías antideslizantes. El molde forma texturas con una profundidad de 0.3-1.0mm en la superficie de la cavidad mediante procesos de grabado CNC o tallado químico.

   • Estructura de posicionamiento para apilado: Las cajas superior e inferior se posicionan al apilarse mediante pies y cavidades. El molde debe formar con precisión pies con superficies de guía inclinadas (generalmente de 5-15mm de altura) y sus orificios de acoplamiento correspondientes, controlando el juego de ajuste entre 0.2-0.5mm.

   • Identificación y asas: Los textos en relieve como números de producto e indicadores de carga, así como las hendiduras de asas ergonómicas, deben reproducirse nítidamente en el molde mediante grabado o mediante insertos.

II. Tecnologías clave del sistema del molde

1. Diseño del sistema de alimentación

   • Para estructuras de malla de gran superficie, se suele emplear un método de entrada de material mediante sistema de canal caliente a canal frío de múltiples puntos, colocando de 4 a 8 puntos de entrada simétricamente en la base o las paredes laterales de la caja, asegurando que el material fundido llene rápidamente y de manera equilibrada toda la red de nervios.

   • Para áreas de orificios profundos, es necesario optimizar la ubicación y el tamaño de la entrada de material, para evitar un cizallamiento excesivo por sobrecalentamiento o un enfriamiento prematuro del material fundido durante el llenado, lo que podría causar piezas incompletas.

2. Diseño del sistema de enfriamiento

   • La estructura de malla tiene un gran área de disipación de calor, pero es difícil enfriar la profundidad de los nervios. El sistema de enfriamiento debe adoptar una "gestión diferenciada": en áreas gruesas con nervios densos, se utilizan tubos de enfriamiento de flujo turbulento (baffle), canales de agua en espiral o insertos de material de alta conductividad térmica (como aleación de cobre-berilio); en áreas de paneles de pared delgada, se disponen canales de enfriamiento convencionales.

   • Cada circuito se controla de temperatura de forma independiente para equilibrar el enfriamiento desigual causado por diferencias estructurales y reducir la deformación.

3. Diseño del sistema de expulsión

   • Debido a la gran área de contacto entre el producto y el molde, y a la alta resistencia al desmoldeo, se requiere un sistema de expulsión de alta densidad y múltiples tipos: se colocan cientos o miles de pasadores expulsores de pequeño diámetro (φ3-5mm) en la base de la malla; para los lados de nervios profundos y estrechos se utilizan bloques expulsores de forma especial o expulsores planos.

   • Se integra comúnmente un sistema de expulsión asistida por aire. En la fase final de la expulsión, se inyecta aire comprimido entre el núcleo y la pieza para ayudar al desmoldeo de cavidades profundas.

4. Sistema de extracción lateral de núcleos

   • Si el diseño de la caja incluye características de enganche, ranuras u otros subcortes funcionales, se requieren mecanismos de deslizadores. Dada la complejidad estructural y la gran cantidad de deslizadores, es necesario calcular con precisión la fuerza y la carrera de extracción, y garantizar un movimiento suave y fiable.

III. Procesos de fabricación y control de calidad

1. Selección de materiales

   • Las piezas principales de conformado se seleccionan de aceros para moldes de alta dureza y buena pulibilidad, como aceros de acabado espejo S136, NAK80, etc., utilizados en estado preendurecido para evitar la deformación por tratamiento térmico.

   • Los numerosos núcleos pequeños y pasadores expulsores pueden adoptar una estructura de inserción, seleccionando carburos cementados o aceros rápidos de pulvimetalurgia de mayor resistencia al desgaste.

2. Mecanizado de precisión

   • Los miles de protuberancias de la malla se realizan mediante fresado CNC de precisión, electroerosión por hilo de corte lento y electroerosión de micro-detalie, garantizando la uniformidad de forma y dimensiones, y la precisión posicional.

   • Las ranuras estrechas y profundas de los nervios (ancho 3-5mm, profundidad >10mm) requieren fresado a alta velocidad con herramientas de pequeño diámetro. El pulido de las paredes internas es muy difícil, necesitando herramientas y procesos especiales.

   • Los canales de enfriamiento conformes pueden fabricarse mediante tecnología de impresión 3D metálica para producir insertos, logrando el efecto de enfriamiento óptimo.

3. Tratamiento superficial

   • La superficie de la cavidad requiere un alto acabado superficial (espejo o texturizado) para facilitar el desmoldeo.

   • Las piezas móviles (pasadores expulsores, deslizadores) pueden someterse a tratamientos como cromado, nitruración o recubrimiento PVD para mejorar la resistencia al desgaste.

IV. Puntos clave de la verificación en la prueba de molde

1. Aspectos centrales del ajuste del proceso

   • Se enfoca en controlar la configuración multietapa de la velocidad y presión de inyección: velocidad inicial baja para evitar chorros, velocidad media-alta para garantizar el llenado completo, y presión de mantenimiento adecuada posterior para compensar la contracción en las zonas de los nervios.

   • La temperatura del molde debe controlarse con precisión para evitar hundimientos por contracción o llenado incompleto en las áreas de los nervios.

2. Problemas comunes y contramedidas

   • Llenado incompleto: Optimizar la entrada de material, aumentar la velocidad/presión de inyección, mejorar la ventilación.

   • Líneas de unión visibles: Ajustar la secuencia de apertura de entradas, optimizar la temperatura del molde, diseñar estructuras de refuerzo en las líneas de unión.

   • Marcas blancas por expulsión, deformación: Optimizar el diseño y equilibrio del sistema de expulsión, aumentar el área de expulsión, utilizar asistencia neumática, ajustar la uniformidad del enfriamiento.

3. Verificación del rendimiento del producto

   • Prueba de apilamiento: Verificar la estabilidad del apilamiento en múltiples niveles bajo carga completa.

   • Prueba de resistencia a la compresión: Probar la capacidad de carga y la recuperación de la deformación de la caja bajo carga estática y dinámica.

   • Prueba de caída: Evaluar la resistencia al impacto de la caja a temperatura ambiente y a baja temperatura.

Conclusión

El molde para caja de ventilación de transporte representa el nivel avanzado de los moldes de inyección en la realización de productos estructurales, ligeros y funcionales. Su éxito depende de la solución sistemática a desafíos como la conformación de mallas complejas, el desmoldeo de alta resistencia y el equilibrio de llenado, requiriendo la colaboración tecnológica de toda la cadena, desde el diseño y simulación, el mecanizado de precisión hasta el control del proceso. El desarrollo de este tipo de moldes no solo impulsa la mejora del envasado logístico, sino que también proporciona una valiosa experiencia para la fabricación de componentes plásticos estructurales en industrias como la automotriz, electrodomésticos y almacenamiento. Es una manifestación importante de la evolución de la ingeniería plástica moderna hacia un rendimiento y una eficiencia superiores.
