Molde para cubo de fregona: Sistema de fabricación de precisión para el componente central de utensilios de limpieza

Introducción

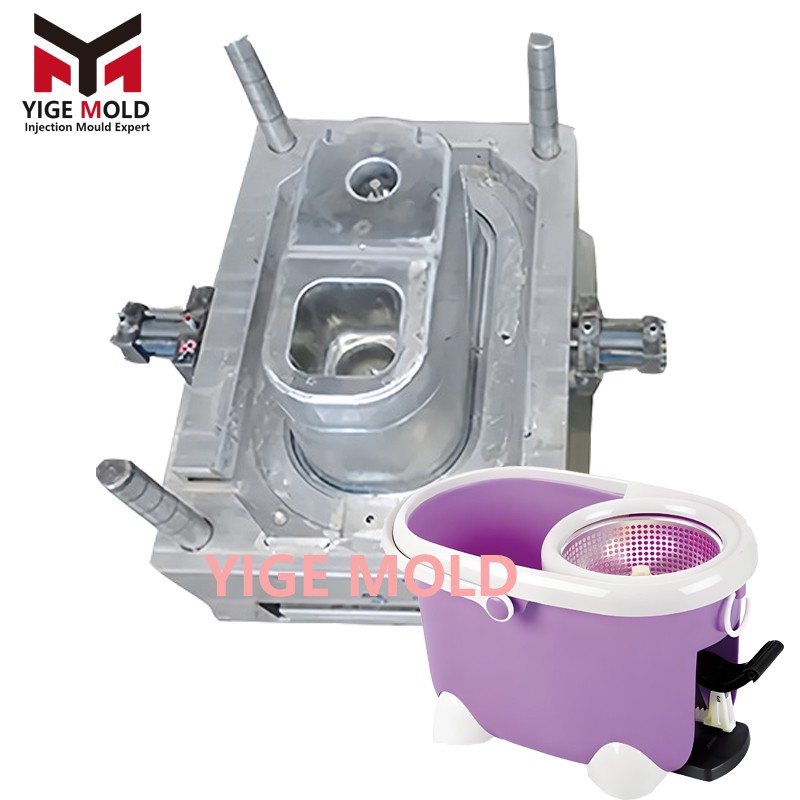

El molde para cubo de fregona es un molde de inyección especializado para fabricar los cubos que acompañan a las fregonas giratorias modernas. A diferencia de los contenedores comunes, el cubo de fregona necesita integrar múltiples funciones como deshidratación, drenaje y movilidad, por lo que su diseño de molde debe resolver una serie de desafíos técnicos, incluyendo cavidades profundas de pared delgada, superficies complejas y el acoplamiento de componentes móviles. La calidad de este molde determina directamente la eficiencia operativa, la vida útil y la experiencia del usuario del producto final.

I. Características estructurales del producto y soluciones del molde

1. Manejo de estructuras de cavidad profunda de forma irregular:

   El cubo de fregona suele tener más de 35 cm de altura, un diámetro de apertura de aproximadamente 30 cm y un grosor de pared promedio de solo 1,8-2,5 mm. El molde utiliza una estructura de bastidor de molde reforzada, con un aumento del grosor de las placas de 30-40% en comparación con los moldes estándar, para soportar fuerzas de cierre superiores a 800 toneladas sin deformarse. Para los núcleos de gran profundidad, se diseña especialmente un sistema de refrigeración de circuito triple que garantiza un enfriamiento adecuado en las zonas profundas.

2. Integración de estructuras multifuncionales:

   • Ranura de montaje del cestillo escurridor: Se conforma mediante un mecanismo de deslizador de precisión, garantizando una precisión dimensional de ±0,1 mm.

   • Interfaz de la válvula de drenaje: Se utiliza una estructura de inserto independiente para facilitar el mantenimiento y el reemplazo.

   • Soporte de ruedas giratorias: Se diseña una red de nervaduras de refuerzo para aumentar la resistencia en las áreas de carga.

   • Asa ergonómica: Se logra mediante desmoldeo de ángulo variable para conformar superficies complejas.

3. Optimización del sistema de dirección de fluidos:

   Para el mecanizado de las nervaduras helicoidales guía dentro del cubo, se emplea un centro de mecanizado de 5 ejes, garantizando transiciones suaves de las superficies. La precisión del ángulo helicoidal se controla en ±0,5°, con un acabado superficial de Ra 0,4 μm, permitiendo que el flujo de agua forme un vórtice sin problemas.

II. Explicación detallada de los sistemas tecnológicos clave del molde

1. Sistema de canal caliente de alta precisión:

   Se emplea un canal caliente de 8 puntos con válvulas de aguja, y la posición de las entradas está optimizada mediante análisis de flujo:

   • 3 entradas principales a cada lado del cuerpo del cubo.

   • 2 entradas auxiliares en el centro del fondo del cubo.

   • El tiempo de apertura de cada entrada se puede programar de forma independiente.

     Este diseño reduce eficazmente las líneas de unión y controla la deformación por alabeo del producto en menos del 0,3%.

2. Diseño de un sistema de refrigeración eficiente:

   El sistema de refrigeración se divide en 6 circuitos independientes:

   • Área del cuerpo del cubo: 3 circuitos de agua en forma de espiral.

   • Área del fondo del cubo: 2 circuitos de agua cruzados.

   • Área de las nervaduras de refuerzo: Refrigeración puntual intensiva.

     Mediante tecnología de control de temperatura por zonas, la diferencia de temperatura del molde se controla dentro de un rango de ±3°C.

3. Mecanismo de expulsión compuesto:

   • Expulsión principal: 24 vástagos expulsores de 8 mm de diámetro distribuidos uniformemente.

   • Dispositivo auxiliar: 4 resortes de nitrógeno proporcionan la fuerza inicial de expulsión.

   • Estructura especial: El área central utiliza 6 vástagos expulsores tipo buje.

   • Expulsión asistida por aire: El núcleo tiene 8 orificios de aire de 0,3 mm que inyectan aire comprimido a 0,6 MPa durante la apertura del molde.

III. Fabricación del molde y selección de materiales

1. Proceso de mecanizado de los componentes centrales:

   • Cavidad y núcleo: Se utiliza acero para moldes S136H, dureza HRC 48-52.

   • Desbaste: Fresado grosero con fresadora puente grande, dejando un margen de 0,3 mm.

   • Acabado: Mecanizado de alta velocidad de 5 ejes, precisión superficial de 0,01 mm.

   • Pulido: 8 pasos de pulido, logrando finalmente un efecto espejo de grano #1500.

2. Tratamiento de componentes móviles clave:

   • Guías de deslizadores: Material FDAC, con tratamiento de nitruración superficial.

   • Vástagos expulsores: Material SKD61, dureza HRC 56-58.

   • Columnas y bujes guía: Acero para rodamientos SUJ2, con un juego de 0,01-0,015 mm.

3. Mecanizado de estructuras especiales:

   • Área de nervaduras helicoidales: Mecanizado por electroerosión de hilo lento, precisión de 0,005 mm.

   • Superficie de sellado de la válvula de drenaje: Mecanizado con rectificadora plana de precisión, planitud de 0,003 mm.

   • Ranura de sujeción del cestillo escurridor: Mecanizado con rectificadora por coordenadas, tolerancia dimensional de ±0,015 mm.

IV. Control de calidad y garantía de producción en serie

1. Proceso de verificación mediante moldeo de prueba:

   • Primera prueba: Comprobación de la estructura básica y dimensiones.

   • Segundo ajuste: Optimización de parámetros del proceso, registro de la mejor presión de inyección, temperatura y tiempo.

   • Prueba de resistencia: Producción continua de 500 ciclos, comprobación de la estabilidad del molde.

   • Inspección dimensional completa: Uso de máquina de medición por coordenadas para comprobar 20 dimensiones clave.

2. Sistema de mantenimiento para producción en serie:

   • Mantenimiento diario: Limpieza y lubricación por turno.

   • Inspección periódica: Revisión completa cada 50.000 ciclos.

   • Stock de piezas de desgaste: Piezas de repuesto como vástagos expulsores, juntas tóricas, etc., siempre disponibles.

   • Registro de mantenimiento: Creación de un archivo completo de salud del molde.

3. Indicadores de eficiencia de producción:

   • Ciclo de inyección: 45-55 segundos.

   • Tasa de productos buenos: ≥99,2%.

   • Vida útil del molde: ≥1 millón de ciclos.

   • Tiempo de cambio de molde: ≤30 minutos.

Conclusión

Un molde excelente para cubo de fregona debe considerar integralmente, desde la fase de diseño, los requisitos funcionales del producto, las exigencias del proceso de producción y los objetivos de control de costos. Desde la selección del acero hasta la precisión del mecanizado, desde la configuración del canal caliente hasta la disposición de la refrigeración, cada eslabón afecta directamente la calidad del producto final y el costo de producción. Los moldes modernos para cubo de fregona logran, a través de cálculos de diseño precisos, tecnologías de mecanizado avanzadas y controles de calidad estrictos, el mejor equilibrio entre funcionalidad y economía, proporcionando una garantía técnica confiable para la industria de artículos de limpieza. En la producción real, el rendimiento estable de este tipo de moldes no solo garantiza la consistencia del producto, sino que también reduce significativamente el costo unitario, mejorando la competitividad en el mercado.
