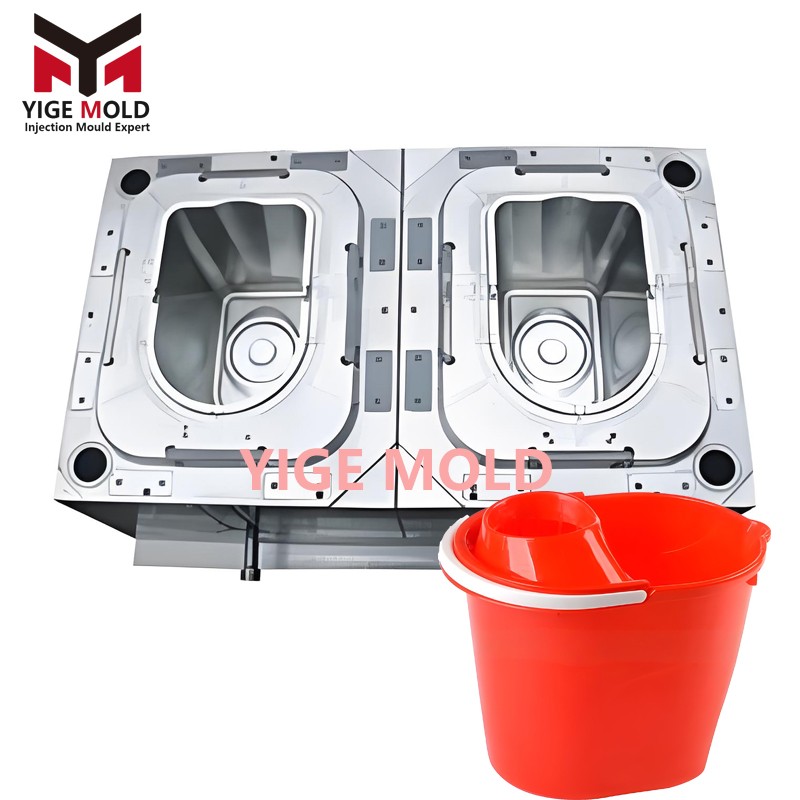

Molde para cubeta de fregona

Molde para cubeta de fregona

Breve descripción:

Yige Mold es especialista en la fabricación de molde para cubeta de fregona con maquinaria CNC de última generación y estrictos controles de calidad. Nuestros moldes destacan por su estabilidad, resistencia al desgaste y fácil mantenimiento. Brindamos soluciones personalizadas, desde el diseño hasta la entrega, asegurando cumplimiento de plazos y satisfacción del cliente en todo el mundo....


  • Mould Name: Molde para cubeta de fregona
  • Mould Main Material: P20,718H
  • Mould Cavity: 2Cavity
  • Delivery Time: 50 working days

Detalles del producto

Etiquetas del producto

Molde para cubo de fregona: La Matriz Industrial del Componente Polimérico de Fluidos de Funciones Integradas

Introducción

El cubo de fregona, como unidad de carga terminal en los sistemas modernos de limpieza, es en su estructura un soporte polimérico de dinámica de fluidos, mecánica y funciones prácticas. El molde para cubo de fregona es el núcleo industrial que transforma materiales poliméricos en este componente funcional. Su valor reside no solo en dar forma al contenedor, sino en construir con precisión canales de flujo interno, interfaces de acoplamiento mecánico y redes estructurales portantes, representando la aplicación profunda de la ingeniería de precisión en productos de consumo.

I. Arquitectura Funcional del Producto y Mapeo de Precisión en el Diseño del Molde

  1. Replicación Tridimensional de Estructuras de Direccionamiento de Fluidos:

    • Las nervaduras guía en la pared interna del cubo son, en realidad, superficies helicoidales espaciales de alta precisión, cuyo paso, profundidad y ángulo están optimizados mediante simulación de fluidos. La superficie del núcleo del molde debe reproducir fielmente esta característica tridimensional mediante fresado de alta velocidad de 5 ejes y electroerosión por CNC multi-eje, garantizando la precisión del contorno de la superficie (error ≤0.1mm) y su acabado superficial (Ra ≤0.2µm), asegurando así la formación de un vórtice estable en el flujo de agua.

  2. Garantía de Alta Precisión en Interfaces de Acoplamiento Mecánico:

    • Las tolerancias dimensionales y geométricas (como concentricidad ≤0.05mm, planicidad ≤0.03mm) de áreas críticas como el alojamiento del eje de rotación del cestillo escurridor, las superficies cónicas de sellado de la válvula de desagüe o los soportes de las ruedas, están determinadas directamente por el molde. Esto exige que los insertos del molde en estas posiciones se fabriquen en carburo integral o acero rápido pulvimetalúrgico, y se lleven a precisiones submicrométricas mediante rectificado por coordenadas y mecanizado óptico por contorneado, asegurando un montaje suave y un sellado duradero.

  3. Control de Moldeo de Estructuras de Pared Delgada y Cavidad Profunda:

    • El cubo presenta una gran área de proyección, cavidad profunda y paredes delgadas (espesor medio 1.5-2.2mm). El diseño del molde emplea una estructura de bastidor de molde integral de alta resistencia con refuerzos de ciclo interno, para resistir la deformación elástica causada por la enorme fuerza de cierre de inyección (normalmente 800-1200 toneladas), previniendo rebabas. Un sistema de canal caliente de múltiples puntos y llenado equilibrado, junto con canales de refrigeración conformes de sección variable calculados con precisión mediante software de análisis de flujo, son el núcleo para controlar el llenado uniforme del material fundido y su enfriamiento equilibrado, evitando así alabeos y deformaciones.

II. Implementación de Ingeniería de los Sistemas Centrales del Molde

  1. Sistema de Moldeo de Múltiples Acciones y Alta Rigidez:

    • Para conformar las ranuras y huecos complejos en el exterior del cubo (como el asa, soportes de ruedas) y los submoldeos internos, el molde integra mecanismos de extracción lateral compuestos, hidráulicos y mecánicos. Los grandes deslizadores emplean un diseño de extracción secuencial con retardo, utilizando patines inclinados + cilindros hidráulicos para evitar interferencias. Todas las partes móviles (deslizadores, expulsores angulados) utilizan guías de acero para herramientas de alta resistencia al desgaste, sometidas a nitruración superficial y rectificado de precisión, manteniendo el juego de ajuste estrictamente entre 0.01-0.03mm, garantizando precisión y vida útil a lo largo de cientos de miles de ciclos.

  2. Diseño de Partición y Expulsión para la Integración Funcional:

    • El diseño del plano de partición debe garantizar tanto la calidad estética (línea de partición oculta) como la fácil expulsión de todas las estructuras internas. Para el área de montaje del cestillo escurridor con nervaduras helicoidales, se suelen emplear estructuras de deslizadores tipo túnel o deslizadores de contracción interna. Para la expulsión de la cavidad profunda del cubo, se adopta un esquema de expulsión compuesto de "asistencia con muelles de nitrógeno + placa expulsora de gran superficie + múltiples vástagos expulsores", incorporando además microcanales de aire dentro del núcleo que inyectan aire a alta presión en el instante de apertura para asistir la expulsión, evitando eficazmente deformaciones o marcas en la pieza.

  3. Sistema de Canales de Refrigeración Conformes para un Enfriamiento Uniforme:

    • El sistema de refrigeración del molde emplea control de temperatura independiente por zonas. Para las áreas de cavidad profunda del cubo, se utilizan dentro del núcleo canales de refrigeración conformes impresos en 3D o insertos de aleación de berilio-cobre combinados con pozos de agua de alta eficiencia, haciendo que el medio refrigerante fluya pegando a la superficie del molde, aumentando la eficiencia de refrigeración tradicional en más de un 30%. En zonas de mayor espesor local, como la válvula de desagüe, se insertan agujas disipadoras de aleación de cobre de alta conductividad térmica para acelerar la extracción de calor y eliminar hundimientos superficiales.

III. Garantía de Materiales y Procesos para Condiciones Extremas de Operación

  1. Aplicación Científica Graduada de Materiales:

    • Cavidad y Núcleo: El cuerpo principal utiliza acero para moldes pre-endurecido de espejo (ej. NAK80, dureza HRC 38-42), que ofrece buen pulido y dureza uniforme.

    • Componentes Móviles Críticos: Deslizadores, expulsores angulados, etc., se fabrican en acero para moldes de alta tenacidad templado (ej. H13, dureza de temple HRC 48-52), y se someten a un recubrimiento superficial PVD (TiAlN) para resistir el desgaste por deslizamiento prolongado y el impacto cíclico.

    • Componentes de Alta Resistencia al Desgaste: Columnas y bujes guía emplean acero para rodamientos de alto carbono y alto cromo (ej. SUJ2), y se someten a tratamiento criogénico profundo para mejorar la estabilidad dimensional y la resistencia al agarrotamiento.

  2. Cadena de Fabricación de Precisión Micrométrica:

    • La fabricación del molde sigue una cadena de procesos orientada a la precisión:

      • Desbaste: Se utilizan centros de mecanizado puente de gran potencia para el desbaste de los bloques de molde, dejando un margen estable y uniforme para posteriores acabados.

      • Semiacabado y Tratamiento Térmico: Tras completar la mayor parte del mecanizado estructural, los componentes que requieren temple se someten a tratamiento térmico al vacío para obtener alta dureza con mínima deformación.

      • Mecanizado de Precisión para la Forma: Se emplean centros de mecanizado de alta precisión de 5 ejes y máquinas de electroerosión de precisión para el acabado final de todas las superficies complejas, ranuras nervadas y caras de acoplamiento de precisión, controlando las tolerancias dimensionales dentro de ±0.01mm.

      • Acabado Superficial de Ultra Precisión: Las superficies críticas de apariencia y acoplamiento se someten a un pulido manual multietapa con pasta de diamante hasta efecto espejo (#A1 o superior), o a procesos de granallado de precisión o grabado químico (texturizado) para obtener la textura deseada.

Conclusión

El molde para cubo de fregona es el producto de la integración de la ingeniería mecánica de precisión, la ciencia de materiales y la tecnología de procesamiento de polímeros. Su núcleo de diseño reside en traducir con exactitud cada requisito funcional del producto —ya sea la guía de fluidos, el acoplamiento de mecanismos o la carga estructural— en una superficie, un nervio o una banda de tolerancia sobre el acero del molde. Su proceso de fabricación es la reducción física sistemática de esta serie de complejas formas geométricas tridimensionales y relaciones de acoplamiento de precisión. Un molde exitoso no solo significa producción en serie de alta eficiencia y calidad, sino también la realización más fiel de la intención de diseño del producto y la garantía fundamental de la experiencia del usuario final. En silencio, junto a la línea de producción, es una piedra angular de precisión indispensable en el sistema de fabricación avanzada.
