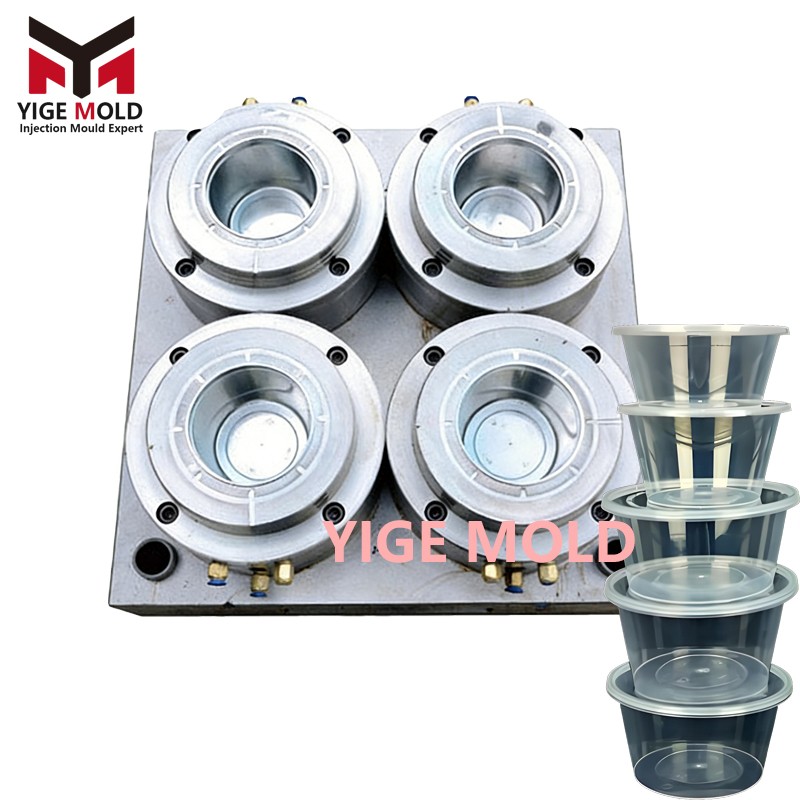

Molde de Inyección para Envases Alimentarios Desechables: Diseño de Ingeniería, Tecnología de Fabricación y Práctica Aplicada

Introducción

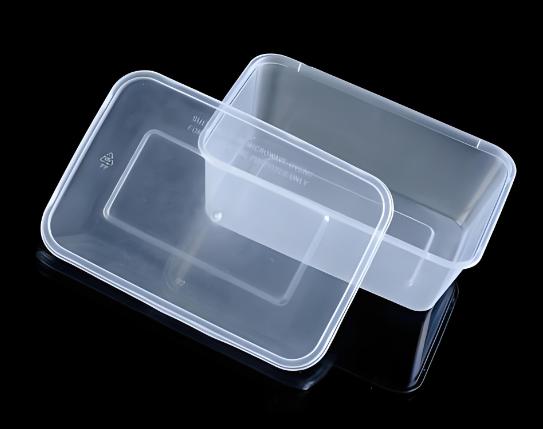

En la industria alimentaria moderna y la cadena de suministro de restauración, la producción de envases alimentarios desechables (como tuppers para comida para llevar, cuencos para sopa, tapas para bebidas, etc.) depende críticamente de la tecnología de moldeo por inyección de alta velocidad y precisión. Como el "corazón" de este proceso productivo, el molde de inyección para envases alimentarios desechables determina directamente la precisión geométrica, la resistencia mecánica, la calidad estética y el coste de fabricación del producto final.

Este tipo de moldes se clasifica como moldes de conformado rápido de pared delgada. Su desafío principal radica en inyectar plástico fundido en cavidades complejas en ciclos extremadamente cortos (típicamente entre 5 y 10 segundos), logrando la solidificación instantánea mediante sistemas de enfriamiento eficientes, al mismo tiempo que se garantiza la estabilidad dimensional durante millones de ciclos de apertura y cierre. Este artículo profundiza en la esencia ingenieril, analizando detalladamente el molde de inyección desde la ciencia de materiales, el diseño estructural, la gestión térmica y los procesos de manufactura.

I. Clasificación y Sistemas Estructurales del Molde

Los moldes de inyección para envases desechables se dividen principalmente en las siguientes categorías según la estructura del producto, el volumen de producción requerido y el nivel de automatización:

1.1 Molde de Dos Placas y Molde de Tres Placas

• Molde de Dos Placas (Two-Plate Mold): Esta es la estructura más básica, compuesta por una placa móvil y una fija. Es adecuado para tuppers simples donde el punto de inyección puede estar en una superficie no crítica o estética. Sus ventajas son la estructura simple, bajo coste y alta tolerancia a fallos.

• Molde de Tres Placas (Three-Plate Mold): Incorpora una placa adicional de distribución de corredera. Permite el uso de punto de inyección (Pin-point Gate). Esta estructura se utiliza habitualmente en envases transparentes de alta exigencia estética o cuando se requiere el corte automático del bebedero. Aunque la complejidad y el coste del molde son mayores, elimina eficazmente la necesidad de operarios para retirar el sistema de alimentación.

1.2 Molde Apilado (Stack Mold)

Para envases de pared delgada con gran área de proyección pero poca altura, el molde apilado es la opción preferida en líneas de producción de alta gama. Se configuran dos o más niveles de cavidades en la dirección de apertura, duplicando la producción por cada ciclo de inyección de la máquina. Esto exige una precisión mecánica extrema en el mecanismo de sincronización (como cremalleras y piñones) y un equilibrio perfecto en el sistema de canales calientes.

1.3 Sistema de Canal Caliente (Hot Runner System)

Dado que los residuos del canal frío incrementan drásticamente el coste en envases desechables, el molde de canal caliente integral es el estándar de la industria.

• Canal Caliente Abierto: Estructura simple, adecuada para materiales de buena fluidez como el PP, aunque puede dejar una pequeña marca residual en el punto de inyección.

• Canal Caliente con Válvula (Valve Gate): Controla la apertura y cierre de la aguja mediante cilindros neumáticos o hidráulicos. No solo permite el control secuencial (Sequential Valve Gate) para resolver problemas de llenado en envases grandes, sino que también elimina eficazmente las líneas de soldadura y proporciona un acabado superficial plano en el punto de inyección, siendo el estándar en moldes de alta gama.

II. Diseño de Componentes Críticos y Mecánica de Ingeniería

2.1 Piezas de Conformado (Núcleo y Cavidad)

Son las partes del molde que definen directamente la forma del producto, generalmente fabricadas con estructura embebida.

• Cavidad (Cavity): Determina las dimensiones externas del envase. Debido a la gran resistencia al llenado en piezas de pared delgada, las paredes laterales de la cavidad deben soportar enormes fuerzas de expansión. El diseño requiere una rigurosa verificación de la resistencia estructural para evitar deformaciones elásticas que causen rebabas o errores dimensionales.

• Núcleo (Core): Define el volumen interno del envase. Para reducir el peso del molde y optimizar el enfriamiento, el núcleo suele diseñarse con estructura de "esqueleto" o "hueca", integrando internamente circuitos complejos de refrigeración.

2.2 Diseño del Sistema de Alimentación

La inyección de pared delgada es una carrera contra el tiempo.

• Equilibrado de Conductos: En moldes multicavidad, se debe garantizar que el material fundido llegue a cada puerta simultáneamente. El diámetro de los conductos se calcula basándose en la tasa de cizallamiento del flujo (típicamente controlada entre 10^4 y 10^5 s⁻¹); un diámetro excesivamente fino causa pérdida de presión y uno muy grueso prolonga el tiempo de enfriamiento.

• Ubicación de la Compuerta: Para tuppers cuadrados, se suele optar por inyección central única o múltiple en los bordes. El principio de diseño asegura que el frente del material se expanda uniformemente, evitando atrapamientos de aire en nervaduras o esquinas.

2.3 Sistema de Expulsión (Ejection System)

Debido al poco espesor de la pieza, es fácil que se deforme por succión al desmoldar o por falta de rigidez.

• Distribución de Espigas Expulsoras: Se requiere un array denso de espigas en la base no visible del envase. Para envases profundos, además de las espigas inferiores, es necesario incorporar placas expulsoras (Stripper Plate) o expulsores angulares (Angle Lifters) para distribuir la fuerza y evitar daños o marcas blancas.

• Desmoldeo Secuencial: Para geometrías complejas con nervaduras profundas o contrasalidas, puede ser necesario diseñar mecanismos de doble expulsión para asegurar que la pieza se separe completamente sin sufrir tensiones.

III. Gestión Termodinámica: Análisis Profundo del Sistema de Refrigeración

El tiempo de enfriamiento suele ocupar más del 60% del ciclo total. En los moldes para envases desechables, la eficiencia de refrigeración equivale directamente a beneficio económico.

3.1 Circuitos Rectos y de Deflectores

El diseño tradicional utiliza perforaciones rectas. Para núcleos de formas regulares se usan circuitos rectos; para núcleos profundos, se emplean circuitos de tipo "fuente" o deflectores (Baffle Cooling), insertando una placa divisoria en un orificio profundo para forzar el cambio de dirección del flujo de agua y extraer el calor.

3.2 Circuitos Espirales (Spiral Cooling)

Para mejorar la uniformidad térmica, dentro de núcleos cilíndricos o cuadrados se diseñan canales de refrigeración helicoidales. Esto hace que el refrigerante fluya en remolino, maximizando el intercambio térmico y previniendo eficazmente la deformación por enfriamiento desigual en el fondo del envase.

3.3 Insertos de Berilio-Cobre (Beryllium Copper Inserts)

En zonas de difícil acceso para la refrigeración convencional (nervaduras finas o esquinas agudas), se insertan materiales de alta conductividad térmica como el berilio-cobre. La conductividad térmica de este material supera con creces a la del acero, actuando como un "heat pipe" que disipa el calor hacia el sistema de refrigeración periférico.

3.4 Control de Temperatura del Molde

La temperatura óptima para el moldeo de PP suele estar entre 20°C y 40°C. Para prevenir la condensación de humedad sobre la superficie del molde (especialmente en climas húmedos), los moldes de alta gama incorporan unidades de temperatura de aceite para mantener la temperatura constante por encima del punto de rocío, aplicando además tratamientos anticorrosivos superficiales.

IV. Ciencia de Materiales y Tratamientos Térmicos

La selección del material del molde depende del volumen de producción previsto, las características del polímero y los requisitos de acabado superficial.

4.1 Materiales de la Base del Molde

La base soporta principalmente cargas mecánicas, utilizando aceros al carbono medio como S50C o SM45C. Las zonas de alta carga pueden emplear P20 con pre-endurecimiento a HRC 28-32, sin necesidad de tratamiento térmico posterior.

4.2 Materiales de las Piezas de Conformado

• Aceros Pre-Endurecidos (NAK80/P21): Adecuados para moldes prototipo o producciones pequeñas (100k-300k ciclos). Son fáciles de pulir y se usan en envases transparentes de alta exigencia estética.

• Aceros de Endurecimiento (H13/2344/SKD61): Son los materiales principales para este sector. Tras el temple al vacío, alcanzan durezas de HRC 48-52. Poseen excelente resistencia al revenido (mantener dureza en caliente) y a la fatiga térmica, soportando millones de impactos de inyección rápida.

• Aceros Inoxidables de Grano Espejo (S136/420SS): Cuando se procesan materiales con aditivos ácidos (como ciertos colores de PP), para evitar la corrosión se debe usar acero inoxidable. El S136, tras ser refinado por recocido electrolítico (ESR), alcanza un acabado óptico de grado espejo.

4.3 Tratamientos Superficiales

• Nitruración: Forma una capa superficial de alta dureza (superior a HV 1000) sobre el H13, aumentando significativamente la resistencia al desgaste y al agarrotamiento.

• Cromado/DLC: Recubrimientos de cromo duro o nitruro de titanio (TiN) para reducir el coeficiente de fricción y facilitar el desmoldeo.

V. Procesos de Fabricación y Control de Precisión

Un molde de alta precisión integra múltiples tecnologías de mecanizado de vanguardia.

5.1 Mecanizado CNC

Dado que el espesor de pared de un envase suele ser de solo 0.4mm-0.8mm, la precisión del mecanizado debe controlarse en ±0.01mm.

• Mecanizado Bruto: Eliminación de la mayor parte del material.

• Semi-acabado: Deja un margen de 0.2mm-0.3mm para el mecanizado de precisión post-tratamiento térmico.

• Mecanizado de Alta Velocidad (HSM): Uso de herramientas de pequeño diámetro y altas revoluciones (más de 20,000 RPM) para asegurar la verticalidad y el acabado superficial de las paredes de la cavidad.

5.2 Electroerosión (EDM)

Para nervaduras profundas, textos o radios internos inaccesibles para fresas, se debe recurrir al electroerosionado. Mediante electrodos de grafito, se erosiona el acero para crear geometrías complejas.

5.3 Corte por Chorro de Agua Lento (WEDM-LS)

Se utiliza para mecanizar insertos de alta precisión y orificios para placas expulsoras, asegurando juegos de precisión micrométrica.

5.4 Pulido

La rugosidad superficial (valor Ra) es vital para envases alimentarios.

• Pulido Grueso: Eliminación de marcas de herramienta.

• Pulido Fino: Uso de pastas de diamante para alcanzar el efecto espejo (Ra < 0.05μm).

• Texturizado Químico: Algunos envases antideslizantes requieren un acabado tipo cuero (Leather Finish), logrado mediante grabado químico.

VI. Puesta en Marcha y Depuración de Defectos

Tras la fabricación, el molde debe someterse a pruebas en la máquina inyectora (Trial Run) para ajustar el proceso o realizar modificaciones.

6.1 Falta de Llenado (Short Shot)

• Causa: Temperatura del material demasiado baja, velocidad de inyección insuficiente, mala ventilación.

• Solución: Aumentar temperatura de cilindro y velocidad de inyección; añadir ranuras de ventilación (Vent) en el molde, típicamente de 0.015mm-0.03mm de profundidad.

6.2 Rebabas (Flash)

• Causa: Fuerza de cierre insuficiente, daño en la superficie de partición, presión de sostenimiento excesiva.

• Solución: Verificar paralelismo del molde y reparar la superficie de contacto; reducir la presión de compactación.

6.3 Deformación (Warping)

• Causa: Enfriamiento desigual, presión de sostenimiento excesiva, fuerza de expulsión mal distribuida.

• Solución: Optimizar el caudal de los circuitos de refrigeración; ajustar la curva de presión; aumentar el número de espigas expulsoras.

6.4 Líneas de Soldadura (Weld Lines)

• Causa: Baja temperatura en la convergencia de dos frentes de flujo.

• Solución: Aumentar temperatura del molde o del material; cambiar la ubicación de la compuerta; utilizar el control secuencial de válvulas.

VII. Mantenimiento y Gestión de la Vida Útil

El mantenimiento es clave para la producción estable a largo plazo.

• Mantenimiento Diario: Tras cada producción, limpiar las superficies de partición y ranuras de ventilación con agentes químicos específicos y aplicar aceite anticorrosivo.

• Revisión Mayor Periódica: Tras acumular un número determinado de ciclos (ej. 500,000), desmontar el molde para revisar el desgaste de columnas y casquillos, reemplazar sellos (para evitar fugas de agua) y volver a pulir las cavidades.

• Gestión de Repuestos: Mantener inventario de consumibles (espigas, muelles, sellos) para minimizar el tiempo de inactividad de la máquina.

Conclusión

El molde de inyección para envases alimentarios desechables es una disciplina de ingeniería integral que combina diseño mecánico, ciencia de materiales, dinámica de fluidos y termodinámica. Se aleja de conceptos superfluos para centrarse en la eficiencia, precisión y durabilidad. Desde el refinado del acero hasta el pulido micrométrico, cada eslabón impacta profundamente en la competitividad comercial del producto final. Para los fabricantes, comprender los detalles técnicos del molde no es solo la base para la adquisición de equipos, sino también el camino para optimizar procesos, reducir la tasa de scrap y lograr una producción de excelencia. En la competencia industrial futura, solo aquellas empresas que dominen los detalles técnicos de los moldes podrán mantenerse invictas en la era de los márgenes de beneficio ajustados.
