Molde de Inyección para Cajas de Circulación de Verduras (Cajas Hortofrutícolas): Ingeniería Estructural, Tecnología de Fabricación y Detalles Técnicos de Aplicación

I. Descripción General y Contexto del Producto

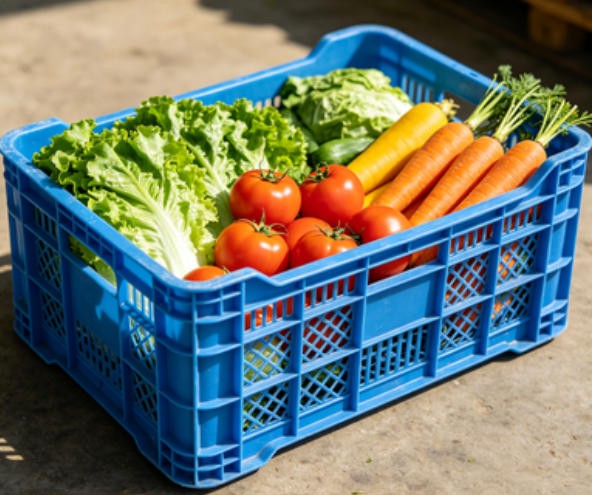

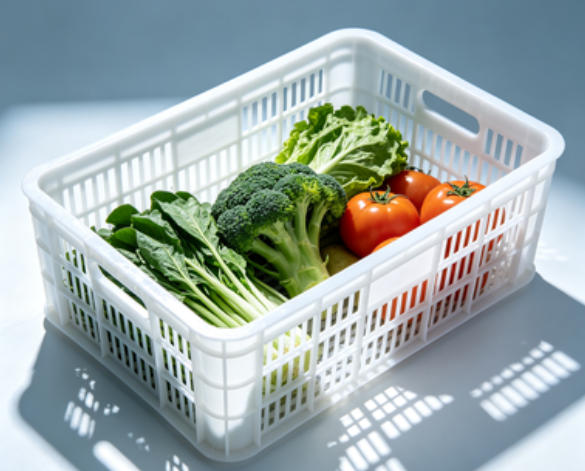

El molde de inyección para cajas de circulación de verduras (también conocidas como cajas hortofrutícolas, cestas de logística o crates) es una herramienta industrial destinada a la producción de recipientes plásticos reutilizables utilizados en la agricultura, el transporte en frío, la distribución a supermercados y el almacenamiento de frutas y vegetales frescos. A diferencia de los envases alimentarios desechables, estos productos se caracterizan por ser piezas de pared gruesa, gran dimensión, alta capacidad de carga y uso cíclico. Las dimensiones típicas son 600×400×300 mm (compatible con paletas europeas) o 500×350×250 mm (estándar agrícola), con espesores de pared entre 2.0 y 5.0 mm y un peso unitario que varía entre 1.2 y 3.5 kg.

Su producción se realiza casi exclusivamente mediante prensas de inyección de gran tonelaje (fuerza de cierre de 650 a 2500 toneladas) + moldes de inyección de una o dos cavidades. Debido al gran volumen de la pieza, la densa red de nervaduras (orificios de ventilación, refuerzos en cuadrícula, pestillos de apilado, asas y accesos para horquillas de montacargas) y la elevada contracción del material (contracción del HDPE de 1.5% a 2.0%), el molde debe ofrecer una rigidez extrema, uniformidad en el enfriamiento, fiabilidad en los mecanismos de extracción lateral y equilibrio en el sistema de expulsión, requisitos muy superiores a los de los moldes para artículos de uso diario.

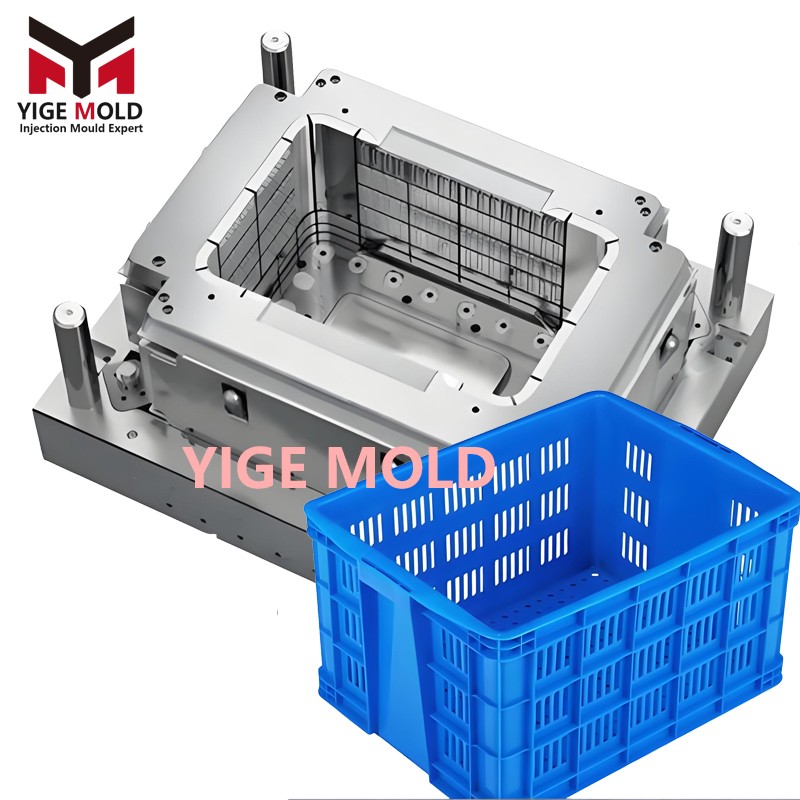

Este artículo describe sistemáticamente el molde de inyección para cajas hortofrutícolas desde la perspectiva de la ingeniería: estructura general, sistema de alimentación y canal caliente, diseño de componentes de conformado, mecanismos de deslizamiento lateral, diseño térmico del sistema de enfriamiento, medidas anti-deformación en la expulsión, ventilación, selección de materiales, procesos de mecanizado y protocolos de prueba.

---

II. Estructura General del Molde y Diseño de la Línea de Partición

2.1 Estructura de Molde de Dos Placas y Una Cavidad

La gran mayoría de estos moldes adoptan la estructura de molde de dos placas (Two-Plate Mold): una mitad móvil (con el núcleo o superficie interna) y una fija (con la cavidad o superficie externa), sin placa de expulsión de corredera. Dado que la caja tiene una geometría de cavidad profunda (150–320 mm de profundidad) y las cuatro paredes laterales presentan contrasalidas (asas, resaltes de apilado, accesos para montacargas y rejillas de ventilación), el molde debe incorporar mecanismos de extracción lateral (slides/core-pullers) independientes en las cuatro caras. Por ello, la base del molde suele ser más grande que la de un molde convencional de tamaño similar, requiriendo placas de soporte reforzadas para evitar la deformación por la fuerza de expansión del plástico.

Para cajas pequeñas (ej. cestas de recolección de 300×200 mm), se puede optar por una configuración de dos cavidades en paralelo para aumentar la productividad por ciclo, siempre que la capacidad de inyección y el espacio en la platina de la máquina lo permitan (requiere prensas de >1800T).

2.2 Determinación de la Superficie de Partición

La línea de partición (Parting Line) suele situarse en el borde superior de la caja, en la raíz del reborde exterior, asegurando que la superficie estética quede en el lado de la placa fija y la superficie funcional en el móvil. En cajas con reborde exterior, la línea puede descender ligeramente por debajo de la primera nervadura horizontal para facilitar el recorte de rebabas y ocultar la línea de unión. Las contrasalidas de las asas y orificios laterales deben moldearse con slides independientes; no se debe forzar el desmoldeo mediante ángulos de salida, ya que esto dañaría la pieza.

2.3 Especificaciones de la Base y Guiado

Debido a la alta presión de inyección (presión de sostenimiento de 60–100 MPa × área de proyección de 0.12–0.25 m² = fuerza de expansión de 720–2500 kN), se utilizan bases de molde reforzadas (series LKM/DME o fabricación especial). El espesor de la placa de sujeción, la placa de soporte y la placa móvil se incrementa un 20%–30% respecto a un molde estándar. El sistema de guía consta de 4 columnas de gran diámetro (φ40–φ60 mm) con casquillos autolubricados, complementados con bloques de centrado cónicos o en Z entre las mitades del molde, para garantizar una precisión de repetición de ≤±0.02 mm, asegurando el ajuste de los pestillos de apilado y la tolerancia dimensional de la caja (±0.5 mm).

---

III. Diseño del Sistema de Alimentación y Canal Caliente

3.1 Selección entre Canal Frío y Canal Caliente

El estándar de la industria para estas cajas es el sistema de canal caliente (Hot Runner System). Las razones son tres: primero, el gran tamaño de la pieza y la relación longitud-espesor (la fusión debe recorrer más de 600 mm de longitud), lo que haría que el sistema de canal frío generara desperdicios de 300 a 800 g por ciclo; segundo, el canal caliente permite controlar el equilibrio de llenado para evitar falta de material en zonas remotas o líneas de soldadura en esquinas sometidas a esfuerzos; tercero, permite el diseño de inyección secuencial (Sequential Valve Gate, SVG) para eliminar aire atrapado.

La configuración típica es de 1 caja por ciclo con 1 a 4 boquillas: cajas pequeñas (<400 mm de lado corto) usan una boquilla central con compuerta tipo abanico; cajas medianas y grandes suelen usar 2 a 4 boquillas laterales inyectando desde la base de la caja en zonas no estructurales. La compuerta suele ser de tipo rectangular o abanico (Fan Gate), con anchos de 30–80 mm y espesores de 1.5–3.0 mm, para reducir el calor de cizallamiento y expandir el material uniformemente.

Las boquillas suelen ser de marcas reconocidas (YUDO, Mold-Masters, Husky) y el cierre de la aguja debe dejar una marca superficial menor a 0.3 mm sin rebabas punzantes.

3.2 Principios de Ubicación de la Compuerta

La entrada de material debe evitar las superficies de contacto de apilado, las zonas de tracción de las asas y las raíces de las nervaduras principales (donde se forman hundimientos). Lo ideal es inyectar desde el centro de la base o desde los laterales largos, permitiendo que el material fluya radialmente hacia las paredes, dirigiendo las líneas de soldadura hacia las rejillas de ventilación superiores y no hacia las esquinas.

---

IV. Diseño de las Piezas de Conformado (Cavidad y Núcleo)

4.1 Cavidad (Superficie Externa)

La cavidad define las paredes exteriores, el fondo externo y las rejillas de ventilación. Debido a la gran cantidad de orificios y detalles, la cavidad se fabrica normalmente mediante forja sólida + mecanizado CNC de vaciados + inserción de piezas (insertos). Las rejillas, textos y texturas se mecanizan como insertos independientes que se ensamblan en la matriz madre, facilitando el reemplazo y el pulido local. La superficie de contacto con el alimento debe pulirse a Ra ≤ 0.2 μm, sin aristas vivas ni rincones donde puedan acumularse residuos.

4.2 Núcleo (Superficie Interna)

El núcleo forma el interior de la caja y la red de nervaduras de refuerzo (típicamente en forma de "cuadrícula" o "panal"). Estas nervaduras (altura 8–25 mm, espesor 2–4 mm) crean una densa topografía que es crítica para el enfriamiento y el desmoldeo. Para optimizar el flujo de agua, el núcleo suele diseñarse con una estructura hueca (Hollow Core), permitiendo el paso de circuitos de refrigeración internos.

La holgura entre el núcleo y la cavidad debe controlarse estrictamente, especialmente en los pestillos de apilado y ranuras de bloqueo (tolerancia típica +0.2/-0.1 mm) para garantizar la estabilidad al apilar varias cajas.

4.3 Ángulos de Desmoldeo

El HDPE tiene un alto coeficiente de fricción y una fuerte fuerza de contracción. Se recomiendan ángulos de salida de ≥1° en las paredes exteriores y ≥1.5°–2° en las paredes interiores (núcleo). En nervaduras profundas, el ángulo puede aumentarse a 2°–3°. Los huecos de las asas y las zonas de deslizamiento deben tener suficiente inclinación y placas de desgaste para reducir la fricción.

---

V. Mecanismos de Extracción Lateral (Slides e Interior Pulls)

La característica más distintiva de estos moldes es la presencia de extracción lateral en las cuatro caras:

• Asas laterales: Son contrasalidas hacia afuera que requieren que el slide se desplace horizontalmente (15–40 mm).

• Rejillas y pestillos: Si los pestillos sobresalen hacia afuera, requieren extracción lateral; si son ranuras internas, pueden moldearse con expulsores angulares (lifters).

• Accesos para horquillas: Las aberturas inferiores para montacargas se moldean con slides de base o mecanismos de extracción interna.

5.1 Slides con Espigas Angulares

La solución más común es el uso de espigas angulares + placas de desgaste + cuñas de bloqueo. Al abrir el molde, la espiga angular arrastra al slide hacia afuera; al cerrar, la cuña de bloqueo asegura el slide contra la presión de inyección. Los slides deben tener sus propios circuitos de refrigeración (φ8–10 mm) con conexiones rápidas externas para evitar sobrecalentamientos.

5.2 Extracción Hidráulica

Cuando la fuerza de extracción es muy alta (asas profundas, carreras >50 mm) o se requiere un control secuencial independiente de la apertura del molde, se utilizan cilindros hidráulicos para mover los slides, equipados con finales de carrera y bloqueos mecánicos.

5.3 Expulsores Angulares (Lifters)

Para pequeñas contrasalidas internas (pestañas anti-deslizamiento, bisagras de cajas plegables), se utilizan lifters con ángulos de inclinación ≤8°–10°, montados sobre guías autolubricadas de bronce.

---

VI. Sistema de Enfriamiento – El Factor Crítico

El ciclo de inyección de estas cajas oscila entre 35 y 70 segundos, y el tiempo de enfriamiento representa el 50%–65% (la sección gruesa del HDPE requiere 15–30 segundos para solidificarse). Un enfriamiento desigual provoca deformaciones y hundimientos.

6.1 Enfriamiento de la Cavidad (Placa Fija)

Se perforan circuitos rectos o anulares (φ10–12 mm) en la placa de la cavidad. La distancia desde el circuito a la superficie de moldeo debe ser de 15–25 mm, con una separación de 30–50 mm. En zonas de rejillas sólidas, se incrementa la densidad de los circuitos para evitar puntos calientes.

6.2 Enfriamiento del Núcleo (Cavidad Profunda)

El núcleo es el cuello de botella térmico. Las estrategias estándar incluyen:

• Refrigeración con deflectores (Baffle Cooling): Se perfora un orificio ciego en el núcleo e inserta una placa divisora para forzar al agua a subir por un lado y bajar por el otro (flujo en U). Ideal para profundidades <200 mm.

• Circuitos en espiral (Spiral Cooling): Se mecanizan canales helicoidales en la periferia del núcleo, maximizando la transferencia de calor y reduciendo el ciclo en un 15%–25%.

• Insertos de Berilio-Cobre: En esquinas agudas o bases de nervaduras inaccesibles al mecanizado, se insertan materiales de alta conductividad térmica (Berilio-Cobre, conductividad ≈105–130 W/m·K) para extraer el calor rápidamente hacia los circuitos cercanos.

Cada zona de refrigeración (placa fija, núcleo, slides) debe ser independiente, con monitoreo de flujo y temperatura para asegurar que la diferencia de temperatura entre entrada y salida sea <3°C.

---

VII. Sistema de Expulsión – Prevención de Deformaciones

La resistencia al desmoldeo es alta debido a la profundidad de la cavidad. Utilizar solo espigas expulsoras concentra la fuerza y causa deformaciones o marcas blancas. Por ello, se emplea una expulsión combinada:

7.1 Placa Expulsora + Array de Espigas

Se distribuyen 8 a 20 espigas de Φ6–Φ10 mm en las zonas no visibles de la base (intersecciones de nervaduras o zonas macizas) para repartir el esfuerzo.

7.2 Expulsión por Placa de Empuje (Stripper Plate)

Es común incorporar una placa de empuje rectangular que rodea la base interna de la caja. Esta placa actúa de forma sincronizada con las espigas, proporcionando una fuerza de empuje amplia y uniforme que evita que las paredes de la caja se abomben durante la expulsión.

7.3 Desmoldeo Asistido por Aire

Se instalan micro-orificios de soplado (Φ1.5–2.0 mm) en el núcleo para romper el vacío al abrir el molde, facilitando la liberación de la pieza sin forzar mecánicamente el sistema de expulsión.

---

VIII. Sistema de Ventilación

La distancia de llenado es larga (hasta 1200 mm). Las medidas de ventilación incluyen:

• Ranuras en la línea de partición: Profundidad de 0.02–0.04 mm, ancho 5–12 mm, conectadas a canales de escape hacia la atmósfera.

• Ventilación en nervaduras y áreas ciegas: Uso de acero poroso o ranuras de 0.015–0.02 mm en las juntas de los insertos.

• Ventilación en slides y lifters: Ranuras superficiales que conectan con el exterior.

---

IX. Selección de Materiales y Tratamientos

La vida útil prevista es de 500,000 a 1,000,000 de ciclos. Todas las superficies de contacto alimentario deben cumplir con normativas de higiene (GB 4806.1 o FDA).

---

X. Proceso de Fabricación y Control de Calidad

1. Análisis DFM y Simulación (Moldflow): Verificación de flujo, contracción y enfriamiento.

2. Mecanizado Bruto: Desbaste de placas y bloques forjados.

3. Tratamiento Térmico: Temple al vacío y doble revenido para aceros H13.

4. Mecinizado de Precisión (HSM): Fresado de alta velocidad de cavidades y nervaduras.

5. Electroerosión (EDM): Para detalles finos y áreas de difícil acceso.

6. Corte por Hilo (WEDM): Para placas de expulsión y guías de precisión.

7. Pulido y Ensamblaje: Pulido a Ra ≤ 0.2 μm; montaje de guías, slides, canal caliente y pruebas de estanqueidad de agua (8 bar).

8. Pruebas de Moldeo (T0–T2): Producción continua de 300–2000 piezas para validar ciclo, expulsión, dimensiones y ausencia de defectos.

---

XI. Defectos Comunes y Soluciones

• Hundimientos (Sink Marks): Nervaduras demasiado gruesas → Reducir espesor al 60–70% del de la pared; aumentar tiempo de enfriamiento; reforzar enfriamiento local con Berilio-Cobre.

• Quemaduras / Falta de llenado: Aire atrapado → Mejorar ventilación; ajustar secuencia de inyección; aumentar temperatura de molde.

• Deformación: Enfriamiento desigual → Balancear flujos de agua; verificar sincronización de la expulsión.

• Adherencia al molde: Ángulo de salida insuficiente → Aumentar ángulo; verificar secuencia de extracción de slides; usar aire de desmoldeo.

---

XII. Conclusión

El molde de inyección para cajas de circulación de verduras es un utillaje complejo que integra conformado de cavidades profundas, extracción lateral multidireccional, enfriamiento térmico eficiente y expulsión equilibrada. Su éxito depende de la correcta gestión de la contracción del HDPE, la rigidez mecánica para soportar altas presiones y un diseño de refrigeración que mitigue las deformaciones. Dominar estos detalles de ingeniería es fundamental para garantizar la durabilidad del molde, la funcionalidad logística de la caja (apilado, resistencia a impactos) y la rentabilidad del proceso productivo.
