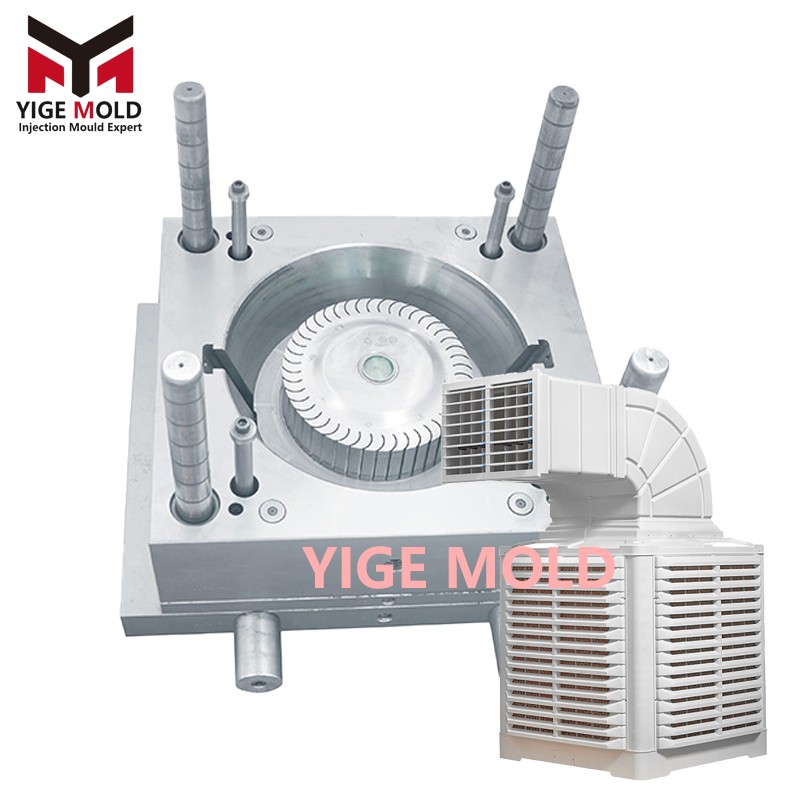

Moldes para Enfriadores de Aire: Termodinámica y Estética Estructural en el Conformado Industrial

Dentro del vasto sistema de moldes de inyección modernos, el molde para enfriador de aire ocupa una posición de desafío técnico excepcional. No se asemeja a los moldes de conectores electrónicos de alta precisión, ni es totalmente idéntico a los moldes para carcasas de electrodomésticos convencionales. La fabricación de un molde para enfriador de aire es, en esencia, una compleja confrontación entre la aerodinámica, la termodinámica y la estructura mecánica. Su misión es transformar materiales termoplásticos como el polipropileno y el ABS en carcasas para equipos industriales o comerciales capaces de realizar un intercambio de calor eficiente, generar un viento potente y operar con estabilidad. Al despojarlo de todas las修饰 (modificaciones) sobre "inteligencia" y "digitalización", el molde para enfriador de aire regresa a la esencia más pura de la manufactura: la búsqueda extrema de la precisión física y el control profundo del rendimiento de los materiales.

Cavidades Complejas y la Proyección Física de la Aerodinámica

El valor central del molde para enfriador de aire reside en que el diseño de su cavidad debe replicar perfectamente las demandas físicas de la aerodinámica. El principio de funcionamiento del enfriador de aire depende de la rotación a alta velocidad del impulsor del ventilador para generar presión negativa, aspirando el aire ambiente y enfriándolo a través de cortinas húmedas o intercambiadores de calor. Este proceso exige que los conductos internos formados por el molde posean una resistencia al aire extremadamente baja.

Por lo tanto, el diseño de la estructura interna del molde para enfriador de aire a menudo está lleno de superficies curvas complejas y ángulos de guía. El diseñador del molde debe construir canales de aire de transición suave dentro del acero; cualquier escalón microscópico o superficie rugosa podría causar turbulencias en el flujo de aire, generando ruido o reduciendo el volumen de viento. Esto requiere que el núcleo y la cavidad del molde alcancen una precisión de ajuste de nivel micrométrico al cerrar, asegurando que la superficie de partición sea hermética (evitando) fugas de aire causadas por rebabas. Esta "escultura en acero" de formas aerodinámicas es la característica más distintiva que diferencia al molde para enfriador de aire de un molde de caja convencional.

El Desafío Estructural de la Inyección de Pared Delgada de Gran Tamaño

Las carcasas de los enfriadores de aire suelen caracterizarse por tener grandes dimensiones y un grosor de pared relativamente delgado. Esta característica geométrica plantea enormes desafíos estructurales para el diseño del molde. Durante el proceso de inyección, el enorme frente de flujo de la masa fundida debe recorrer una gran distancia para llenar la cavidad. Si el diseño del sistema de colada del molde es inadecuado, es muy probable que aparezcan defectos como llenado insuficiente, líneas de soldadura visibles o deformaciones por alabeo causadas por un exceso de tensión interna.

Para superar este problema, los moldes para enfriadores de aire suelen emplear sistemas de colada caliente o compuertas de válvula de aguja de múltiples puntos calculadas con precisión. Esto no solo garantiza que la masa fundida de plástico se extienda uniformemente hasta cada rincón de la cavidad, sino que también permite controlar la orientación de las fibras, mejorando la resistencia mecánica de la pieza moldeada. Especialmente para la base del enfriador de aire, que debe soportar no solo el pesado tanque de agua, sino también la vibración del motor y el impulsor, el molde debe diseñarse con suficientes estructuras de nervaduras de refuerzo y optimizar la curva de mantenimiento de presión para asegurar que el producto mantenga su rigidez y planitud después del desmolde, evitando roturas durante la operación vibratoria a largo plazo.

Equilibrio y Eficiencia del Sistema de Enfriamiento

En la fabricación de moldes para enfriadores de aire, el diseño del sistema de enfriamiento determina directamente el ciclo de producción y la tasa de productos buenos. Dado que la carcasa del enfriador de aire tiene una gran superficie, si la disposición de los canales de agua de refrigeración es irracional, provocará una gran diferencia de temperatura en la superficie del molde. Las áreas de alta temperatura se enfrían lentamente y las de baja temperatura rápidamente; este enfriamiento desigual provocará que la gran pieza de plástico se tuerza como pan tostado.

Un diseño excelente de molde para enfriador de aire empleará enfriamiento conformado o diseño de circuitos de agua para asegurar que el flujo del medio de enfriamiento dentro del molde cubra cada punto caliente. Especialmente en áreas donde el grosor de la pared cambia drásticamente, como las entradas y salidas de aire, a menudo se instalan deflectores o canales de enfriamiento tipo chorrito para reforzar la transferencia de calor local. Esta regulación fina del equilibrio térmico no solo acorta el ciclo de moldeo, sino que también elimina físicamente la deformación posterior del producto causada por la liberación de tensiones internas, garantizando un ensamblaje perfecto entre la carcasa del enfriador de aire y los componentes internos (como soportes de motor y marcos de cortina húmeda).

Tratamiento de Superficie y Consideraciones de Resistencia a la Intemperie

Como equipo que opera durante todo el año en entornos de alta temperatura, alta humedad o incluso a la intemperie, el material de la carcasa del enfriador de aire suele necesitar una alta resistencia a la intemperie y a los rayos UV. Esto plantea requisitos especiales para el tratamiento de la superficie del molde. Para ocultar posibles arañazos finos o signos de envejecimiento que puedan aparecer en el plástico durante el uso prolongado, la superficie de la cavidad del molde para enfriador de aire a menudo se somete a un proceso de texturizado.

Esta textura grabada en la superficie del acero no solo otorga al producto una textura mate o de cuero, elevando su categoría estética, sino que también dispersa eficazmente la luz, ocultando marcas de flujo o hundimientos que puedan surgir durante la inyección. Al mismo tiempo, para prevenir la corrosión del acero del molde por gases corrosivos o la calidad del agua, los componentes centrales del molde para enfriador de aire a menudo seleccionan aceros con excelente resistencia a la corrosión, como el S136 o aceros pre-endurecidos con tratamientos térmicos especiales. Esta combinación de material y工艺 (proceso) asegura que el molde, a lo largo de cientos de miles de ciclos de apertura y cierre, siga produciendo acabados con superficies lisas y color uniforme.

La Sinfonía Mecánica de los Mecanismos de Corredera y Extracción Lateral

La complejidad del molde para enfriador de aire también se refleja en sus numerosos mecanismos de extracción lateral. Para facilitar la instalación del motor, el ventilador, la bomba de agua y las conexiones de tubería, la carcasa del enfriador de aire suele diseñarse con una gran cantidad de orificios laterales, cierres y columnas de instalación. Estas estructuras forman socavados en la dirección de apertura del molde, lo que impide el desmolde directo.

Por lo tanto, un molde grande para enfriador de aire a menudo integra docenas de correderas y levas. Estos componentes de acero deben moverse en el momento de la apertura del molde según una secuencia y trayectoria estrictas: algunos se extraen hacia afuera, otros se elevan y algunos requieren acciones retardadas. Esta coordinación del movimiento mecánico es como una sinfonía. El atasco o desgaste de cualquier corredera podría paralizar todo el molde o provocar el rechazo del producto. El diseñador debe (reservar) suficiente resistencia y guiado para estos componentes móviles en un espacio limitado, garantizando al mismo tiempo que mantengan una holgura de ajuste estable en entornos de inyección de alta velocidad y alta presión, previniendo el exceso de material.

Conclusión: La Fuerza Silenciosa del Cimiento Industrial

En resumen, el molde para enfriador de aire no es simplemente un producto de mecanizado de metal; es la condensación de principios termodinámicos, fluidodinámicos y mecánicos en el acero. No depende de conceptos ilusorios, sino que se apoya en una proporción precisa de acero, una disposición científica de los circuitos de agua, un diseño riguroso del sistema de colada y una artesanía exquisita de tratamiento de superficies para sostener la enorme demanda de la industria de enfriadores de aire. Detrás de cada enfriador de aire que opera silenciosamente y emite aire fresco, se encuentra esta estructura de acero silenciosa y precisa. Es un reflejo real de la capacidad de manufactura industrial moderna y una piedra angular indispensable en el desarrollo de la economía (real).
