Descripción Detallada del Diseño y Proceso de Fabricación de Moldes para Pinzas de Ropa

El molde de pinzas de ropa plásticas pertenece a la categoría de moldes de inyección de cavidades múltiples de precisión. Su núcleo tecnológico radica en lograr la producción estandarizada, en grandes volúmenes, de alta eficiencia y bajo costo, de productos que cumplan con los requisitos funcionales (fuerza de sujeción adecuada, durabilidad, facilidad de uso). A continuación, se expone desde dos dimensiones principales: diseño y fabricación.

I. Análisis del Proceso de Diseño del Molde

1. Análisis del Producto y Planificación Estructural

• Mapeo Funcional: Primero, se descompone estructuralmente la pinza de ropa (tomando como ejemplo la pinza auto-tensable integral común), identificando las zonas funcionales: extremo de sujeción (requiere estrías antideslizantes), brazo elástico (proporciona fuerza de sujeción), zona de bisagra (permite abrir/cerrar), orificio de suspensión. Cada zona impone requisitos específicos al diseño del molde.

• Determinación de la Línea de Partición: La línea de partición es la interfaz entre la parte móvil y fija del molde. Generalmente se selecciona en el contorno máximo del producto, prefiriéndose ubicarla en caras no visibles. Para las pinzas de ropa, esta línea suele establecerse a lo largo del plano de simetría de los brazos, rodeando el área de la bisagra, para garantizar la funcionalidad y ocultar las marcas de unión.

• Ángulo de Desmoldeo: Para garantizar la extracción sin arañazos, todas las superficies laterales paralelas a la dirección de apertura deben tener un ángulo de desmoldeo (típicamente 0.5°-1.5°). Ambos lados, interior y exterior de los brazos, lo requieren.

2. Disposición de Cavidades y Diseño del Sistema de Alimentación

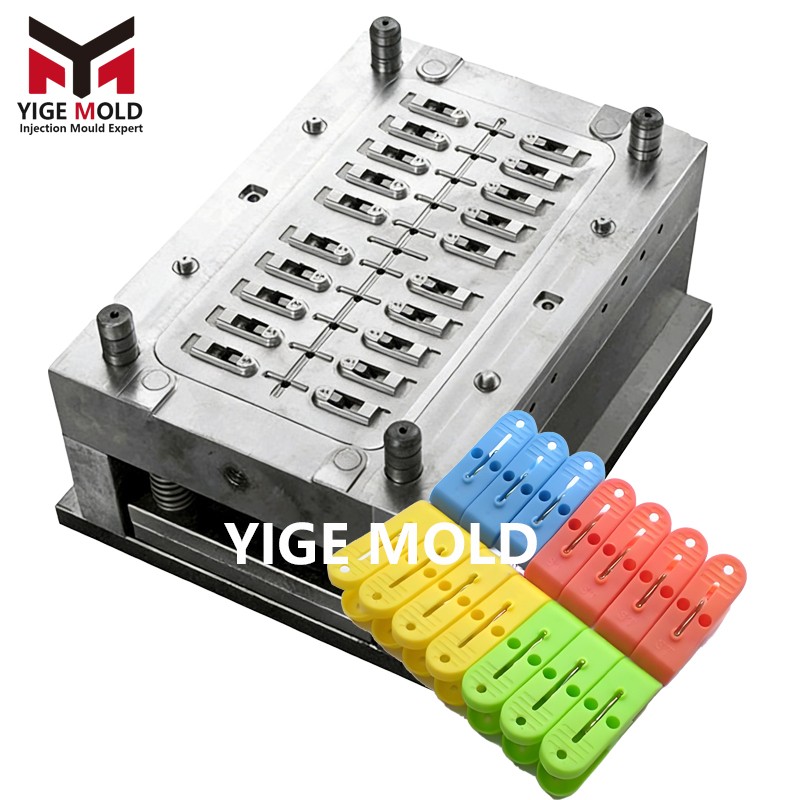

• Disposición Multicavidad: Para mayor eficiencia, se emplean moldes multicavidad (ej. 1x16, 32, 64). Las cavidades suelen disponerse simétricamente o en círculo. La disposición debe considerar el equilibrio de flujo del material fundido, asegurando el llenado simultáneo y presión uniforme en todas las cavidades.

• Sistema de Alimentación:

  • Canal Principal: Conecta la boquilla de la máquina de inyección con los canales distribuidores.

  • Canales Distribuidores: Se utiliza un diseño balanceado (ej. en "H" o radial), con sección transversal trapezoidal o circular, dimensionada para minimizar la resistencia al flujo y la pérdida de calor.

  • Punto de Inyección (Gate): Las pinzas de ropa suelen usar puntos de inyección. Su ventaja es el pequeño tamaño (diámetro ~0.8-1.5mm), dejando una marca residual mínima tras el corte automático, y permitiendo ubicarlo en posiciones no críticas (ej. interior o extremo del brazo). La ubicación del punto de inyección afecta directamente la orientación molecular y las tensiones internas del brazo elástico, debiendo optimizarse mediante análisis de flujo.

3. Diseño Estructural de Conformado y Extracción (Dificultad Principal)

Este es el núcleo del diseño de moldes para pinzas de ropa, especialmente las integrales auto-tensables.

• Estructura de Conformado: La cavidad del molde (parte fija) y el núcleo (parte móvil) conforman respectivamente las superficies externa e interna del producto. La superficie de la cavidad debe grabarse con las estrías antideslizantes (mediante texturizado químico). El núcleo debe conformar con precisión la forma interior del brazo.

• Mecanismo de Extracción Lateral: El brazo elástico de la pinza integral suele tener un sub corte interno que impide la eyección directa. Debe emplearse un mecanismo de extracción lateral.

  • Solución Común: Mecanismo combinado de expulsores angulados (Lifters) + bloques deslizantes de contracción interna.

  • Principio de Funcionamiento:

    1. Apertura: Las partes móvil y fija se separan. La pieza queda sobre el núcleo móvil.

    2. Activación de Eyección: Las varillas eyectoras de la máquina empujan la placa eyectora del molde.

    3. Movimiento Compuesto: Los expulsores angulados, fijados a la placa eyectora, ascienden. La parte superior del expulsor, que conforma parte de la pieza, la empuja separándola del núcleo principal. Simultáneamente, una ranura en "T" o una superficie inclinada en el lateral del expulsor acciona el bloque deslizante de contracción interna acoplado, forzándolo a moverse siguiendo una guía en un ángulo (ej. 5°-10°) respecto a la dirección de apertura, contrayéndose hacia el centro del molde y liberando así el sub corte interno de la pieza.

    4. Extracción Completa: Los expulsores angulados continúan hasta que la pieza es completamente expulsada y se desprende automáticamente.

  • Puntos Clave del Diseño: El ángulo del expulsor angulado, la carrera del bloque deslizante y el juego de ajuste deben calcularse con precisión para garantizar un movimiento suave, sin interferencias y con desgaste mínimo. El re-ajuste del mecanismo se logra mediante muelles o el retroceso de la placa eyectora.

4. Diseño del Sistema de Enfriamiento

• Objetivo: Lograr una temperatura uniforme en cavidad y núcleo, extraer rápidamente el calor del plástico, acortar el ciclo y reducir la deformación de la pieza.

• Diseño: En la cavidad y el núcleo se mecanizan (taladran) redes de canales de enfriamiento en serie o paralelo. El diámetro típico es Φ8mm-Φ12mm, manteniendo una distancia uniforme a la superficie de la cavidad (generalmente 1.5-2 veces el diámetro del canal). Para áreas estrechas como los brazos, pueden usarse placas deflectoras o tubos de eyección de agua para mejorar el enfriamiento local. Las entradas y salidas de agua deben marcarse claramente para asegurar la circulación.

5. Sistema de Eyección y Re-ajuste

• Mecanismo de Eyección: Se emplean pasadores eyectores redondos ubicados bajo nervaduras de refuerzo o en caras no visibles de los brazos. Su disposición debe ser uniforme para evitar deformaciones durante la eyección. Para áreas especiales, pueden usarse pasadores planos o funda eyectora.

• Sistema de Re-ajuste: En la placa eyectora se instalan pasadores de retorno, que al cerrar el molde contactan primero, asegurando que el sistema de eyección retroceda a su posición exacta, previniendo interferencias con el núcleo.

6. Sistema de Venteo

• Ubicación: Se realiza al final del flujo del material fundido, en la línea de partición, y en los ajustes entre pasadores eyectores/bloques deslizantes.

• Dimensiones: Las ranuras de venteo en la línea de partición suelen tener una profundidad de 0.01-0.03mm y un ancho de 5-10mm, seguidas de un canal de escape. Utilizan este pequeño espacio para evacuar el aire sin que se produzcan rebabas.

II. Proceso de Fabricación del Molde

1. Preparación de Materiales y Mecanizado en Bruto

• Placas del Molde: Se seleccionan aceros pre-endurecidos como S50C, P20, mecanizándose (fresado, cepillado, rectificado) a las dimensiones y planitud requeridas.

• Componentes de Conformado: Cavidad, núcleo, bloques deslizantes, expulsores angulados, etc., se fabrican con aceros para moldes de alta resistencia al desgaste y buena pulibilidad, como 718H, S136, NAK80. Tras el corte, fresado en bruto y tratamiento térmico (si es necesario), se deja un sobredimensionado para el mecanizado de precisión.

2. Mecanizado de Precisión (Etapa Clave)

• Fresado CNC:

  • Se usan centros de mecanizado de alta velocidad para el semi-acabado y acabado de las principales superficies 3D de cavidad, núcleo y bloques deslizantes.

  • Las áreas destinadas a la textura antideslizante suelen dejarse con sobrematerial para el posterior texturizado químico.

• Mecanizado por Electroerosión (EDM):

  • Electroerosión por Penetración: Se usa para detalles imposibles para el CNC, como esquinas internas, ranuras profundas, orificios complejos (ej. zonas de enganche pequeñas, base de nervaduras).

  • Electroerosión por Hilo (Wire EDM, lento): Para mecanizar con alta precisión las superficies de guía y ajuste de expulsores angulados y bloques deslizantes, y el contorno preciso de insertos. Precisión hasta ±0.003mm, con buen acabado superficial.

• Tratamiento Térmico: Componentes de conformado que requieren alta resistencia al desgaste (ej. S136) se someten a temple y revenido para alcanzar la dureza requerida (ej. HRC 48-52). Tras el tratamiento, se rectifica o se vuelve a usar Wire EDM para corregir deformaciones.

• Rectificado de Precisión: Se rectifican planas o cilíndricas las placas del molde, las guías de los bloques deslizantes y las superficies de ajuste de columnas guía/casquillos, garantizando paralelismo, perpendicularidad y juego de ajuste.

3. Tratamiento Superficial y Pulido

• Pulido: Etapa clave que determina el aspecto del producto. Se pule progresivamente con piedras de aceite, papel de lija, pasta de diamante, de grueso a fino. La superficie de la cavidad se pule a espejo (para piezas brillantes) o al acabado especificado. La dirección del pulido debe coincidir con la de desmoldeo.

• Texturizado Químico (Grain/Texture): Si la pieza requiere acabado mate o textura específica (estrías), la cavidad se envía a un especialista. Mediante soluciones químicas (ej. ácido nítrico) se corroe la superficie del acero, creando la textura deseada. Se usa un patrón y se controla profundidad y tiempo de corrosión.

• Otros Tratamientos: Para componentes de muy alto desgaste, pueden aplicarse tratamientos superficiales como nitruración o recubrimientos PVD.

4. Instalación de Componentes Estándar y Ensamblaje de Módulos

• Se instalan componentes estándar adquiridos (columnas/casquillos guía, pasadores eyectores, muelles, conexiones de refrigeración, etc.).

• Se ensamblan los mecanismos móviles (bloques deslizantes, expulsores angulados), ajustando su juego de funcionamiento con el núcleo (típicamente 0.02-0.05mm por lado) para garantizar un deslizamiento suave.

5. Ensamblaje Final, Prueba de Molde y Ajuste

• Ensamblaje Final: Se ensamblan según planos y se sujetan todas las placas, el núcleo/cavidad, mecanismos móviles, circuitos de refrigeración, sistema de eyección, etc.

• Prueba de Molde en Máquina:

  1. Instalación y Verificación: Se monta el molde en una máquina de inyección de tonelaje adecuado. Se verifican conexiones de agua y aceite.

  2. Ajuste de Parámetros: Se establecen temperatura de cilindro, temperatura de molde, presión/velocidad/tiempo de inyección, presión/tiempo de mantenimiento, tiempo de enfriamiento, etc. Se suele empezar con parámetros bajos.

  3. Solución de Problemas: Las primeras piezas pueden presentar rebabas, piezas incompletas, hundimientos, deformaciones, adherencias, marcas blancas de eyección, etc. Se ajustan parámetros o se modifica el molde según el caso (corregir tamaño del punto de inyección, ajustar venteo, equilibrar eyección, etc.).

  4. Verificación Funcional: Se prueba especialmente la fuerza de apertura/cierre, vida útil a fatiga y fuerza de sujeción de la pinza. Se mide la fuerza de sujeción con dinamómetro o herramienta específica, y se simulan múltiples ciclos de apertura/cierre.

  5. Control Dimensional: Con calibres, proyector de perfiles, etc., se miden las dimensiones clave de la pieza (apertura de la pinza, longitud del brazo, espesor de pared), verificando que estén dentro de tolerancia.

• Ajuste Final y Entrega del Molde: Según los resultados de la prueba, se realizan los últimos ajustes (pulido, ajuste a mano, corrección de longitud de pasadores eyectores, etc.). Tras la aprobación, se puede realizar una pequeña serie de producción piloto. Una vez estabilizado, se entrega para producción en serie.

Conclusión

El diseño de un molde para pinzas de ropa es una ingeniería de sistemas que transforma requisitos funcionales (sujeción, elasticidad, durabilidad) en estructuras mecánicas específicas (extracción lateral, eyección, enfriamiento). Su fabricación es el proceso de manufactura de precisión que, mediante una serie de técnicas de alto valor tecnológico (CNC, EDM, rectificado, pulido), convierte los planos de diseño en una entidad de acero. Todo el proceso está interconectado, con el objetivo final de lograr, a través de un molde estable y fiable, la producción en masa, automatizada, eficiente y de alta calidad de pinzas de ropa plásticas. Su dificultad técnica no radica en un avance puntual, sino en la comprensión profunda y el manejo preciso del complejo equilibrio entre las propiedades del plástico, los principios mecánicos, los procesos de fabricación y el control de costos.
