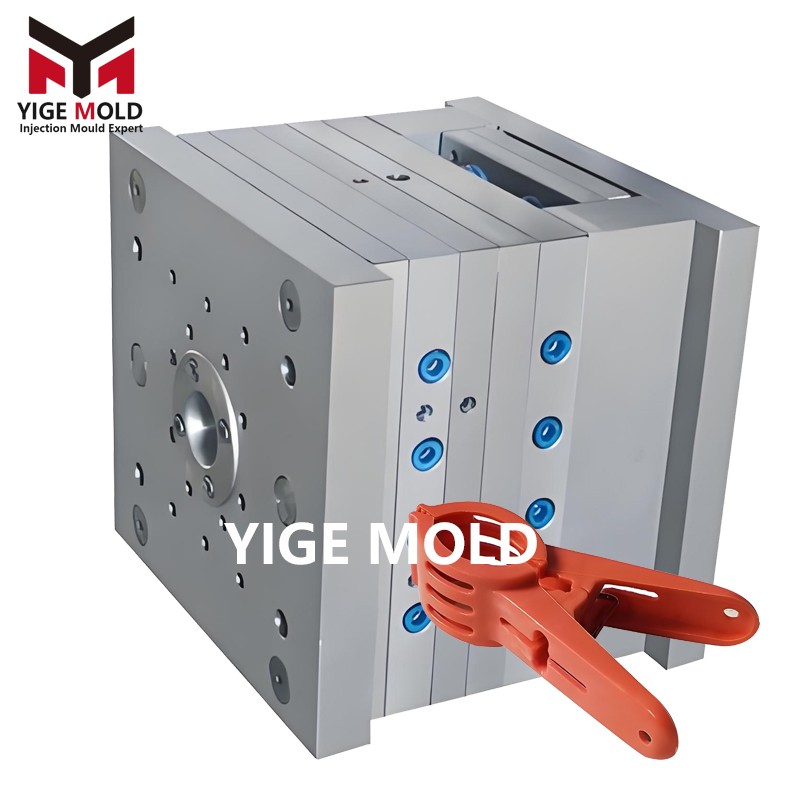

Descripción técnica detallada del molde de pinzas de ropa plásticas

El molde de pinzas de ropa plásticas es un equipo profesional desarrollado específicamente para productos funcionales dentro del campo de los moldes de inyección. Su tarea fundamental consiste en transformar materiales termoplásticos como el polipropileno (PP) y el polietileno (PE) en productos de consumo final con una fuerza de sujeción duradera, resistencia al envejecimiento y fuerte tolerancia a la intemperie, mediante un diseño preciso de la cavidad, mecanismos de desmoldeo innovadores y un sistema de control de temperatura estable. La eficacia de este molde determina directamente el rendimiento del producto, la eficiencia de producción y el costo final, siendo un representante típico de la producción industrializada de productos plásticos de uso diario modernos.

I. Correspondencia precisa entre la función del molde y las características del producto

Aunque la estructura de la pinza de ropa es simple, la realización de su función depende de la reproducción precisa de varias características clave por parte del molde:

1. Implementación de la mecánica de sujeción: El molde debe formar una superficie de contacto con una curvatura y textura específicas en el extremo de los brazos de la pinza. Las finas texturas en esta área (generalmente patrones de rombos u ondas con una profundidad de 0.05-0.15 mm) se obtienen mediante grabado químico o tallado láser del acero del molde, y su función es aumentar el coeficiente de fricción para evitar que la ropa húmeda y resbaladiza se desprenda. La precisión dimensional y la rugosidad superficial de la cavidad del molde en esta zona determinan directamente la fiabilidad de la sujeción.

2. Integración de la función elástica:

   • Tipo desmontable (muelle externo): El núcleo del molde es garantizar la simetría absoluta de los brazos izquierdo y derecho, la coaxialidad de los orificios del eje, y la tolerancia de ajuste precisa (generalmente controlada dentro de ±0.05 mm) con el muelle estandarizado. La estructura del molde es relativamente tradicional, pero requiere una altísima precisión dimensional.

   • Tipo integral (brazo elástico incorporado): El desafío central al que se enfrenta el molde es "cómo hacer que un metal rígido forme una estructura plástica con capacidad de deformación elástica". La solución es diseñar un conjunto de "mecanismo de desmoldeo de contracción interna" dentro del molde. Durante la fase de eyección, este mecanismo se mueve lateralmente primero, liberando espacio para que el brazo elástico de plástico pueda ser expulsado del molde mediante su propia deformación elástica, sin que se rasgue o presente marcas blancas por la eyección. Este es un indicador clave del nivel de diseño de este tipo de moldes.

3. Durabilidad y apariencia: La selección del acero del molde (como el acero para moldes resistente a la corrosión S136, o el acero para moldes preendurecido 718) y su proceso de tratamiento térmico determinan la vida útil y la estabilidad del molde ante la presión de inyección prolongada, la abrasión del plástico y la corrosión por vapor de agua de refrigeración. El tratamiento de la superficie de la cavidad (pulido de alto brillo, texturizado, grabado) otorga directamente al producto su apariencia final y sensación de valor.

II. Composición central del sistema del molde y principio de funcionamiento

Un molde de pinzas de ropa eficiente es una integración de mecanismos de precisión en la que varios subsistemas trabajan en sinergia.

1. Disposición de cavidades y sistema de alimentación:

   • Para perseguir la máxima eficiencia, se adopta comúnmente un diseño de múltiples cavidades (1x24, 36, 48, etc.). Las cavidades suelen disponerse en simetría circular o equilibrio especular.

   • El sistema de alimentación suele emplear el modo "canal caliente a canal frío + punto de inyección". El canal caliente reduce el material de desecho, el canal frío facilita el equilibrio; el punto de inyección se corta automáticamente, dejando una marca residual pequeña, y se ubica comúnmente en posiciones discretas como el interior o el extremo del brazo. La ubicación y el tamaño precisos del punto de inyección deben optimizarse mediante análisis de flujo (CAE) para garantizar que el material plástico fundido llene todas las cavidades de manera uniforme y rápida, evitando la deformación o la resistencia desigual de los brazos debido a un desequilibrio de flujo.

2. Mecanismo central de desmoldeo (dificultad técnica):

   Para las pinzas de ropa integrales, su desmoldeo es una danza sutil entre el "molde rígido" y el "producto elástico". La solución más común y fiable es el mecanismo de "levante inclinado que acciona un bloque deslizante de contracción interna".

   • Flujo de trabajo: Tras la apertura del molde, la pieza permanece en el lado móvil. El sistema de eyección comienza a funcionar; el levante inclinado, al elevarse verticalmente, acciona simultáneamente mediante su superficie inclinada lateral o su ranura en T al bloque deslizante de contracción interna acoplado, haciéndolo deslizarse y contraerse hacia el interior del molde siguiendo un ángulo establecido (generalmente 3°-8°). Esta acción, que ocurre antes de que la pieza sea completamente expulsada, libera la estructura de enclavamiento o el subcorte formado en el interior del brazo. Posteriormente, el levante inclinado continúa ascendiendo, expulsando suavemente la pieza ya sin obstrucciones. Todo el movimiento requiere precisión, sincronización y ausencia de interferencias.

3. Sistema de control de temperatura eficiente:

   • El enfriamiento desigual es la principal causa de la deformación y alabeo de las pinzas de ropa (especialmente los brazos delgados y alargados). Los canales de refrigeración del molde deben diseñarse "conformes" a la forma del producto, lo más cerca posible de la superficie de la cavidad (generalmente a 3-5 mm). En áreas de paredes delgadas como los brazos, se suelen utilizar "tubos de eyección de agua" o "canales de agua con deflectores" para reforzar el enfriamiento. Un enfriamiento eficiente puede reducir el ciclo de moldeo en más de un 20% y mejorar significativamente la estabilidad dimensional del producto.

4. Sistemas de ventilación y guiado:

   • Se abren ranuras de ventilación mínimas con una profundidad de 0.015-0.03 mm en los extremos del flujo de material fundido y en las zonas profundas de la cavidad, permitiendo la salida del aire pero impidiendo la penetración del plástico, para evitar quemaduras por aire atrapado en la pieza.

   • El ajuste de precisión entre cuatro columnas guía de alta precisión y sus casquillos garantiza que las partes móvil y fija del molde, que pueden pesar varias toneladas, se alineen con precisión en cada ciclo de cierre, lo cual es la base para lograr una producción de alta calidad sin rebabas.

III. Proceso de fabricación del molde y puntos clave de control de calidad

La transformación del molde desde los planos hasta el objeto físico es una serie de procesos de mecanizado de alta precisión encadenados.

1. Fase de mecanizado de precisión:

   • Mecanizado CNC: Se utilizan centros de mecanizado de alta velocidad para el mecanizado en bruto y acabado de las superficies tridimensionales y estructuras complejas del núcleo y la cavidad.

   • Mecanizado por electroerosión (EDM): Para las ranuras profundas, hendiduras estrechas y esquinas internas (como el interior de los enclavamientos, la base de nervaduras pequeñas) a las que las herramientas CNC no pueden acceder fácilmente, se utiliza una máquina de electroerosión por penetración para un mecanizado preciso.

   • Electroerosión por hilo (Wire EDM, de corte lento): Se utiliza para mecanizar las superficies de ajuste de alta precisión de componentes móviles como levantes inclinados y bloques deslizantes, con una precisión de mecanizado de hasta ±0.003 mm, garantizando un movimiento suave y preciso del mecanismo.

2. Tratamiento superficial y ensamblaje:

   • Pulido y texturizado: La superficie de la cavidad se somete a múltiples procesos de pulido, de grueso a fino, hasta lograr un efecto espejo. Las texturas antideslizantes se realizan mediante grabado químico en talleres especializados. La calidad del pulido y el grabado determina la facilidad de desmoldeo y la calidad aparente del producto.

   • Tratamiento térmico: Las piezas principales de conformado se someten a temple y revenido para obtener alta dureza y tenacidad. Para las áreas de alto desgaste se puede aplicar un tratamiento de nitruración, mejorando significativamente la dureza superficial y la resistencia al desgaste.

   • Ensamblaje de precisión: Se ensamblan y ajustan todas las piezas mecanizadas y los componentes estándar (pasadores eyectores, muelles, columnas guía, etc.), enfocándose en ajustar el juego de los componentes móviles (como bloques deslizantes, levantes inclinados), normalmente entre 0.02-0.05 mm, para garantizar un movimiento suave sin atascos.

3. Prueba del molde y aceptación:

   • El molde se instala en una máquina de moldeo por inyección adecuada para realizar una producción de prueba. Se ajustan los parámetros del proceso (temperatura, presión, velocidad, tiempo) para resolver problemas iniciales que puedan aparecer, como rebabas, pieza incompleta, hundimientos, deformaciones o adherencia.

   • La verificación funcional es de suma importancia: Se deben realizar pruebas de fuerza de sujeción y de fatiga por apertura y cierre repetido (generalmente se requieren decenas de miles de ciclos) en las pinzas de ropa producidas en la prueba, y se debe verificar la sensación al abrir y cerrar, y la firmeza de la sujeción, asegurando que cumplan completamente con los requisitos de uso.

Conclusión

El molde de pinzas de ropa plásticas es el resultado de la combinación profunda del diseño mecánico tradicional y la tecnología moderna de procesamiento de plásticos. Su valor técnico no solo se refleja en transformar un gránulo de plástico en un componente funcional, sino también en otorgar, mediante un diseño mecánico ingenioso, "vida elástica" al material plástico. Un excelente molde de pinzas de ropa es sinónimo de estabilidad, alta eficiencia y larga vida útil. Existe en silencio dentro de la línea de producción, dando forma, con un ritmo de decenas o incluso cientos de ciclos por minuto, de manera constante a la confiabilidad más simple y común de la vida cotidiana, siendo la base industrial detrás del vasto mercado de productos de consumo diario. Su nivel de diseño y fabricación es una de las métricas importantes para medir la madurez de la industria de moldes de una región.
