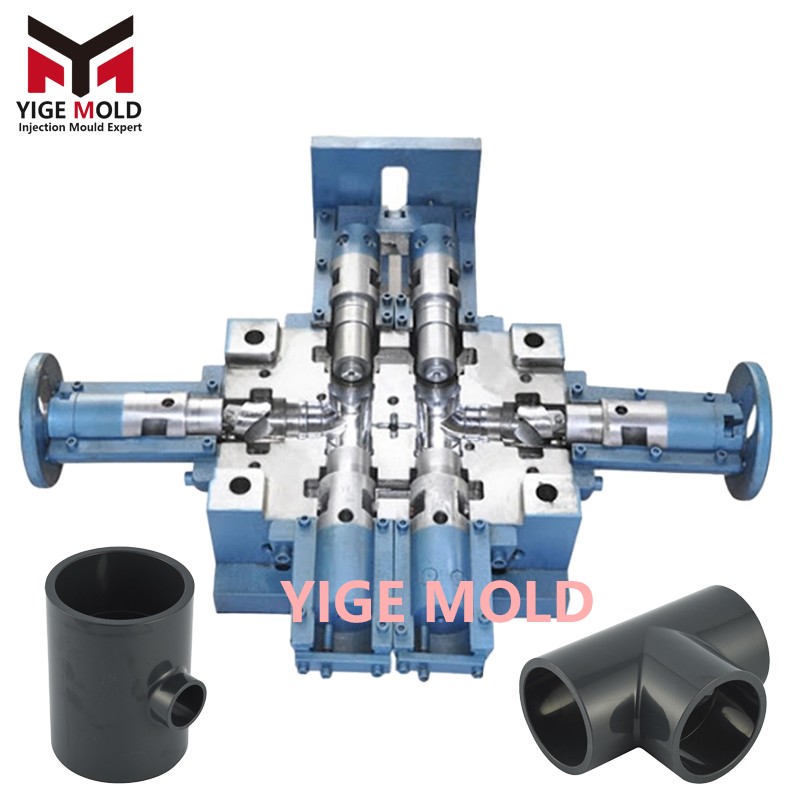

Molde para Tee de PVC de Ángulo Recto

Definición del producto:

El tee de PVC de ángulo recto es un componente de tubería moldeado por inyección utilizado para conexiones de derivación a 90° en sistemas de tuberías. Su estructura consiste en una tubería principal y un tubo lateral que se extiende en ángulo recto, formando un nodo en "T" para la división o confluencia de fluidos. Este producto debe cumplir con los requisitos normativos de tolerancia dimensional, resistencia hidrostática y rendimiento al impacto según normas como GB/T 5836.1-2018.

Sistema tecnológico del molde:

1. Normas de diseño estructural

   • Emplea una estructura de doble corredera hidráulica sincronizada, equipada con un dispositivo de compensación angular (±0.15° ajustable).

   • La cavidad implementa un diseño de espesor de pared uniforme (banda de tolerancia ±0.1 mm), y el sistema de canales se optimiza mediante análisis Moldflow.

   • Se instalan sensores de tensión intramolde para monitorizar la dinámica de contracción durante el moldeo.

2. Configuración del sistema de control de temperatura

   • Zona de la tubería principal: Circuito de refrigeración de doble hélice de aleación de cobre (caudal: 12 L/min).

   • Zona de unión del tubo lateral: Insertos de aleación de cobre-berilio + sistema de refrigeración por puntos (precisión de control de temperatura: ±1.5°C).

   • Equipado con una máquina de temperatura de molde de 6 zonas para lograr un control de temperatura por gradientes (configuración en tres etapas: 35°C / 40°C / 45°C).

3. Ventana de proceso de moldeo

Control de precisión de fabricación:

1. Garantía de dimensiones clave

   • Diámetro interno de la tubería principal: Se utiliza un algoritmo de compensación de tasa de contracción (valor empírico 0.6-0.8%).

   • Rectitud del tubo lateral: Controlada mediante un mecanismo de ajuste de precarga en las guías de las correderas.

   • Planitud de la superficie de sellado: Mecanizado de espejo de la cavidad (Ra ≤ 0.025 μm) + tratamiento de nitruración.

2. Aplicación de procesos especiales

   • Tratamiento de recubrimiento DLC en la superficie del canal (espesor 3-5 μm).

   • Las guías de las correderas emplean rodamientos lineales de rodillos.

   • El sistema de expulsión está configurado con sensores de presión (rango de monitorización: 0-20 kN).

Sistema de verificación de calidad:

1. Proyectos de inspección en proceso

   • Por cada ciclo: Detección de distribución de temperatura mediante termografía infrarroja.

   • Cada 2 horas: Medición de dimensiones clave con máquina de medición por coordenadas (muestreo de 3 piezas).

   • Cada 8 horas: Análisis de tensiones con luz polarizada.

2. Estándares de ensayo tipo

   • Prueba de presión de ruptura: ≥ 4.2 MPa (medio: agua a 20°C).

   • Prueba de caída: Caída libre desde 2 m de altura en ambiente de -10°C.

   • Prueba de estanqueidad: Mantenimiento de presión de aire de 0.075 MPa durante 3 minutos.

Solución de mantenimiento inteligente:

1. Puntos de mantenimiento preventivo

   • 300,000 ciclos: Reemplazo de componentes de guiado de correderas.

   • 500,000 ciclos: Inspección completa del sistema de canales calientes.

   • 800,000 ciclos: Repulido de la superficie de la cavidad.

2. Parámetros de monitorización por IoT

   • Adquisición en tiempo real: Curva de temperatura del molde, fluctuación de la fuerza de cierre, presión de expulsión.

   • Umbrales de alerta: Disminución de la eficiencia de refrigeración en un 15%, desviación de precisión de posicionamiento > 0.03 mm.

Indicadores de innovación tecnológica:

• Ciclo de moldeo optimizado a 28-32 segundos (para espesor de pared de 2.3 mm).

• Tasa de defectos controlada por debajo del 0.3% (basado en estadísticas SPC).

• Vida útil del molde supera los 1.5 millones de ciclos (empleando tecnología de núcleo bimetálico).
