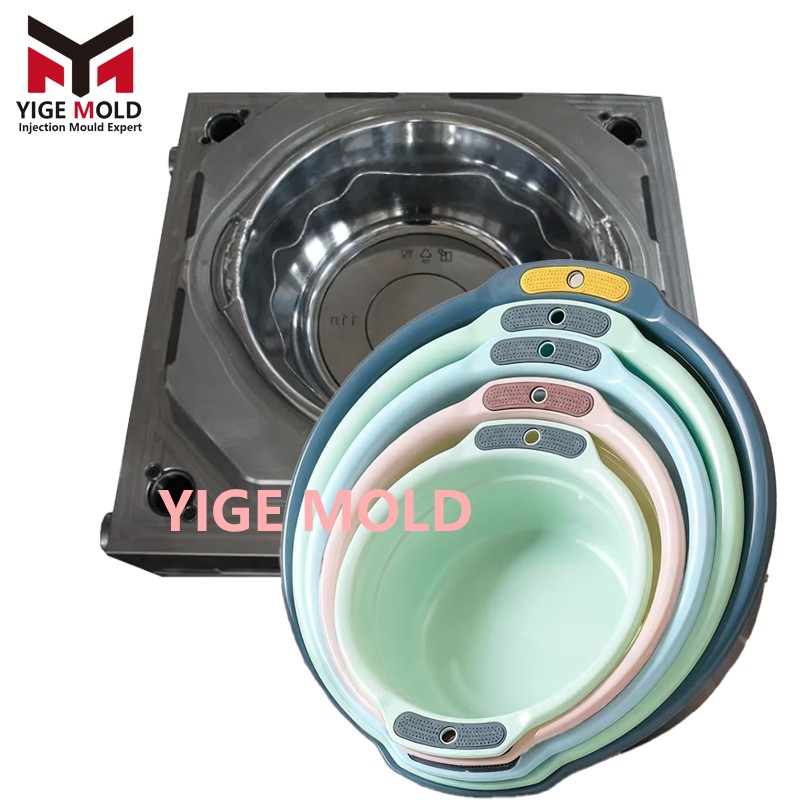

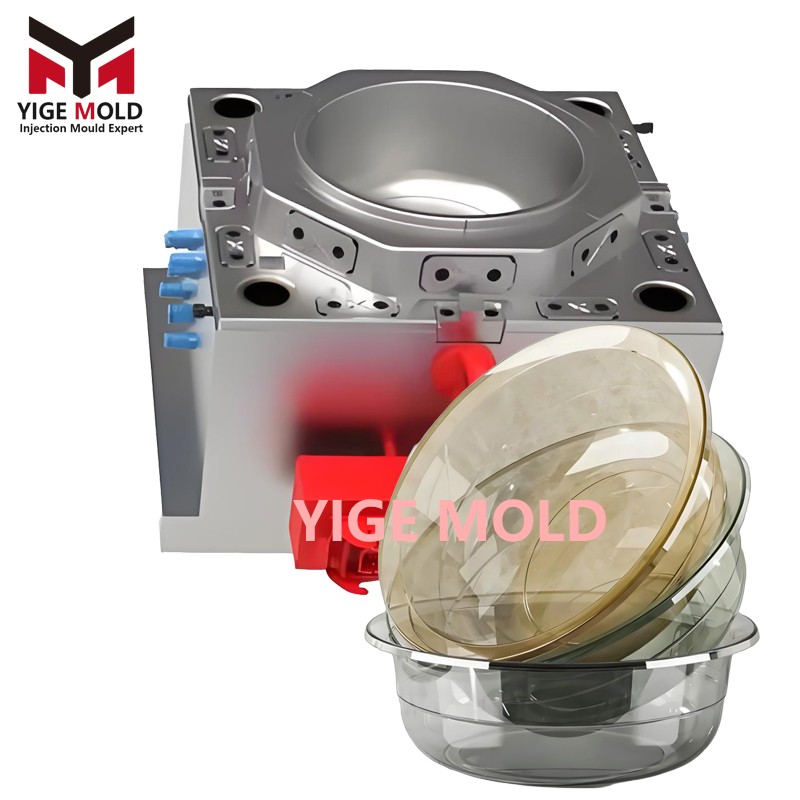

Molde para Lavabo de Plástico: Ejemplo de Fusión entre Estética Sanitaria y Fabricación de Precisión

El lavabo de plástico, como componente central del espacio sanitario moderno, ejemplifica en su proceso de fabricación el más alto nivel tecnológico en el campo de la conformación de materiales poliméricos. El molde para lavabo de plástico que respalda su producción en serie representa una integración avanzada de la tecnología de moldeo por inyección de precisión, exigiendo la realización de complejas formas de superficie libre al mismo tiempo que garantiza un rendimiento óptico excepcional, una resistencia estructural fiable, estrictos estándares de higiene y una alta estabilidad en la producción a gran escala.

---

Capítulo 1: Evolución del Producto y Desafíos Centrales

Los materiales base principales de los lavabos de plástico contemporáneos han evolucionado desde el ABS tradicional hacia composites de alto rendimiento:

• Lámina compuesta PMMA/ABS: Superficie que combina alta dureza y brillo excepcional, con buena resistencia al rayado.

• Materiales compuestos de relleno: Como materiales de piedra artificial con adiciones de acrílico, polvo de cuarzo o aluminio, que mejoran la textura y las propiedades mecánicas.

• Plásticos técnicos modificados: Mediante la adición de agentes antibacterianos, anti-UV, etc., para satisfacer requisitos funcionales especiales y de resistencia a la intemperie.

El diseño estructural del producto también tiende a la complejidad:

• Diseño diferencial de espesor de pared: El espesor de pared principal suele variar gradualmente entre 2.5 mm y 4.5 mm, con refuerzos locales o reducciones en áreas como nervaduras o puntos de montaje.

• Integración de estructuras funcionales: Estructuras como el rebosadero, el borde antissalpicaduras o el porta jabón integrado deben formarse en una sola operación en el molde.

• Requisitos de apariencia de alta calidad: La superficie debe alcanzar un acabado pulido de grado A, libre de defectos como líneas de unión, marcas de flujo o hundimientos.

Capítulo 2: Análisis de las Tecnologías Centrales del Sistema de Molde

1. Diseño del Sistema de Alimentación

El empleo de un sistema de canales calientes de múltiples puntos y secuencial es clave. A través de 8 o más boquillas de aguja, y controlando con precisión su secuencia de apertura, se guía al material fundido para que llene la cavidad de forma ordenada, desde el área central del lavabo hacia los bordes exteriores. Esto permite "dirigir" eficazmente las líneas de unión del material fundido hacia las caras no visibles o detrás de las nervaduras, logrando así un efecto sin marcas en las principales superficies visibles. La temperatura de cada zona del sistema de canales calientes debe controlarse de forma independiente y precisa, con una variación inferior a ±2°C.

2. Sistema de Control de Temperatura

La uniformidad del enfriamiento en el molde del lavabo determina directamente el ciclo de moldeo y las dimensiones de la pieza. Su sistema de refrigeración suele diseñarse por zonas:

• Área de la cavidad profunda: Detrás de las complejas superficies curvas donde es difícil disponer canales rectos, se emplean canales de refrigeración conformados impresos en 3D o se insertan piezas fabricadas con materiales de alta conductividad térmica (como aleaciones de cobre-berilio) para acelerar la extracción de calor.

• Áreas del canal principal y de paredes gruesas: Se utilizan canales de refrigeración en espiral o enfriamiento tipo "pozo de agua con deflectores" para mejorar la eficiencia de la transferencia de calor.

• Áreas de bordes de pared delgada: Se disponen circuitos de refrigeración rectos y densos.

  El molde suele conectarse a múltiples unidades de control de temperatura, controlando de forma diferenciada la temperatura de los distintos circuitos de refrigeración.

3. Sistema de Desmoldeo y Expulsión

El lavabo, como pieza de cavidad profunda, presenta un gran desafío para el desmoldeo. La estructura del molde es compleja, e incluye típicamente:

• Superficie de partición principal: Proporciona la apertura principal del molde en la dirección de la profundidad del lavabo.

• Mecanismos de extracción lateral: Se utilizan para formar estructuras con socavaduras (contra-ángulos) en la parte trasera del lavabo, como los orificios de rebosadero o de montaje. Suelen emplearse correderas accionadas por pasadores inclinados o cilindros hidráulicos.

• Manejo de socavaduras internas: Para los pequeños contra-ángulos en el interior del lavabo (como bordes de texturas), se utilizan mecanismos de extracción angular ("lifter").

• Sistema principal de expulsión: Se disponen numerosos pasadores eyectores en el fondo y alrededor del lavabo, y se suele emplear un mecanismo de "retorno anticipado de la placa eyectora" para evitar interferencias entre los pasadores y las correderas durante el cierre del molde.

• Expulsión asistida por gas: Se introduce aire a baja presión en el fondo de la cavidad profunda para ayudar a despegar la pieza del núcleo, reduciendo la fuerza de expulsión.

4. Tecnología de Acabado Superficial de la Cavidad

Para obtener el efecto visual deseado, la cavidad del molde requiere un tratamiento especial:

• Pulido espejo: Para superficies de alto brillo, normalmente debe alcanzar el estándar #A1 o superior, con una rugosidad superficial (Ra) que puede ser inferior a 0.01 micras.

• Texturizado por grabado químico: Mediante grabado químico se forman en la superficie del acero varias texturas como cuero, piedra, madera, etc. La profundidad y uniformidad del grabado deben controlarse con precisión.

• Recubrimientos especiales: Para mejorar la resistencia al desgaste, la anticorrosión o las propiedades de desmoldeo, se pueden aplicar recubrimientos de cromo duro, tipo diamante (DLC) o de teflón en la superficie de la cavidad.

Capítulo 3: Fabricación de Precisión y Montaje

1. Mecanizado de Componentes Centrales

• Cavidad/Núcleo: Se utilizan aceros para moldes de alta calidad, preendurecidos (como S136, NAK80) o aceros templados. Tras un mecanizado inicial con fresado CNC de alta velocidad, las áreas de superficies complejas y texturas requieren un mecanizado por electroerosión (EDM) de precisión, seguido de un pulido manual final por técnicos especializados.

• Correderas y extractores angulares: Estos componentes móviles deben fabricarse con aceros más resistentes al desgaste (como H13), someterse a tratamientos térmicos de temple y revenido, y sus superficies de ajuste críticas requieren un rectificado de precisión.

• Sistema de canales calientes: Se emplea un sistema integrado de canales calientes estándar o personalizado. Las paredes internas de los canales deben ser altamente lisas, y la disposición de los elementos calefactores y sensores de temperatura debe ser científica.

2. Montaje y Ajuste de Alta Precisión

El montaje del molde es una combinación de "técnica" y "arte". El técnico de montaje debe garantizar:

• Que todos los componentes móviles (correderas, extractores angulares) se deslicen suavemente, sin atascos, y con un juego uniforme (normalmente entre 0.015 y 0.03 mm).

• Un paralelismo extremadamente alto entre todas las placas del molde y un cierre hermético de las superficies de partición.

• Una conexión correcta y sin fugas de los circuitos de refrigeración, hidráulicos y neumáticos.

• Durante el moldeo de prueba, es necesario ajustar repetidamente los parámetros de presión, velocidad, temperatura y tiempo de la máquina de moldeo por inyección, y sincronizarlos finamente con la secuencia de acciones de desmoldeo del molde, hasta producir piezas perfectas.

Capítulo 4: Sistema de Control de Calidad y Ensayos

1. Inspección en Proceso

• Inspección de primera pieza: Uso de una máquina de medición por coordenadas (CMM) para verificar todas las dimensiones críticas de montaje y la tolerancia de contorno de la primera pieza.

• Muestreo periódico: Durante la producción, se toman muestras periódicas para controlar el espesor de pared, peso, brillo superficial, color, etc.

• Inspección visual al 100%: Normalmente realizada por operarios bajo condiciones de iluminación específicas, para detectar defectos superficiales en cada pieza.

2. Ensayos de Rendimiento del Producto

Durante la aceptación del molde y su verificación periódica, se realizan una serie de pruebas con muestras producidas en el moldeo de prueba:

• Prueba de carga: Aplicar un peso especificado (ej. 150 kg) sobre el lavabo, mantenerlo durante un tiempo determinado y medir su deformación y recuperación.

• Prueba de impacto: Dejar caer un martillo de peso y forma especificados sobre el fondo o borde del lavabo, y comprobar si se agrieta.

• Prueba de resistencia química: Aplicar detergentes, cosméticos, etc., sobre la superficie y comprobar tras un tiempo determinado si hay corrosión o decoloración.

• Prueba de ciclos térmicos: Simular las condiciones de uso alternando entre agua caliente a alta temperatura y agua fría a baja temperatura, para probar su resistencia al choque térmico.

Capítulo 5: Mantenimiento del Molde y Rentabilidad

1. Mantenimiento Periódico

Para garantizar el funcionamiento estable y prolongado del molde, se debe seguir un plan de mantenimiento estricto:

• Mantenimiento diario: Limpieza y lubricación de componentes móviles.

• Mantenimiento periódico: Tras un número determinado de ciclos (ej. 50,000), inspeccionar y reemplazar componentes de desgaste (como pasadores eyectores, muelles, juntas tóricas) y limpiar los canales de refrigeración.

• Revisión general: Tras un largo período de funcionamiento (ej. 300,000-500,000 ciclos), puede ser necesario desmontar el molde, inspeccionar el desgaste de los componentes principales y repulir la superficie de la cavidad.

2. Indicadores Técnico-Económicos

Un molde de lavabo de plástico de alta calidad es la materialización de su valor de inversión:

• Ciclo de moldeo: Puede optimizarse a 40-60 segundos, con alta eficiencia productiva.

• Vida útil del molde: Con un buen mantenimiento, puede superar 1 millón de ciclos de inyección.

• Aprovechamiento del material: Gracias a los canales calientes y al diseño optimizado, el índice de desecho es muy bajo.

• Consistencia de la calidad del producto: Garantiza que cada pieza en la producción a gran escala cumpla con altos estándares dimensionales y de apariencia.

Conclusión

El molde para lavabo de plástico es un destacado ejemplo de la tecnología moderna de fabricación de precisión aplicada al ámbito de los productos de consumo. No es una simple herramienta para dar forma a un recipiente, sino un sistema complejo que fusiona diseño mecánico, ciencia de materiales, termodinámica y tecnología de control. Desde un bloque de acero hasta un molde capaz de producir de forma estable miles de lavabos perfectos, concentra la sabiduría de los ingenieros de diseño y la artesanía de los técnicos de fabricación. Situado en silencio dentro de la máquina de inyección, realiza con movimientos de precisión milimétrica la transformación de gránulos de material plástico en obras de arte utilitarias que combinan estética y funcionalidad para el espacio sanitario, definiendo silenciosamente la calidad de la vida cotidiana moderna.
