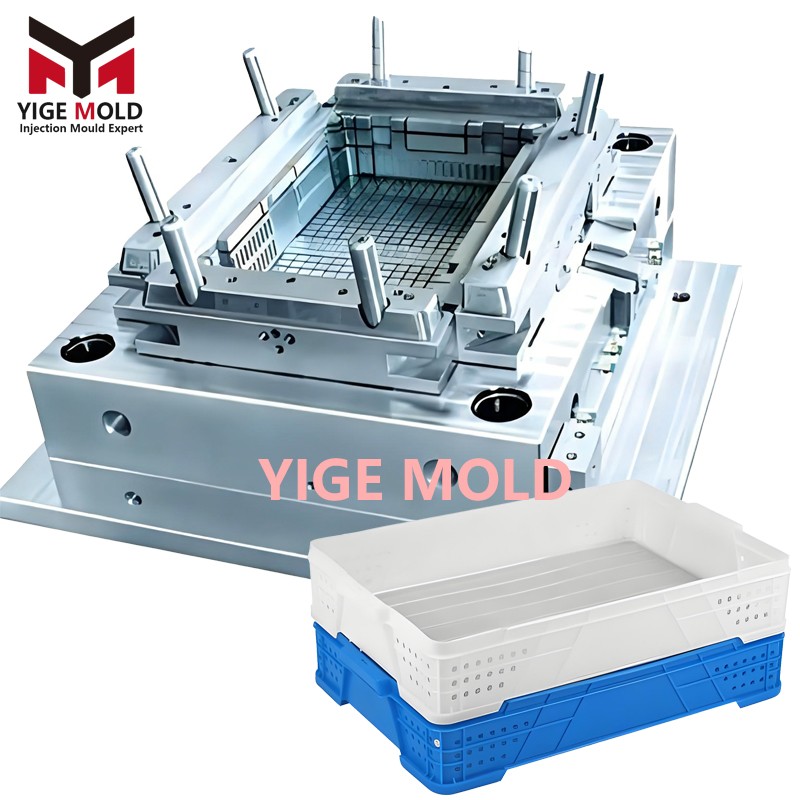

Molde para Cajas de Transporte de Pasteles: Análisis de Ingeniería de Precisión para la Logística de Alto Nivel en la Industria de la Panadería

Capítulo 1: Principios Técnicos: Diseño de Ingeniería Basado en las Propiedades Físicas de los Pasteles

El diseño del molde para cajas de transporte de pasteles se basa en la ingeniería logística de alimentos, optimizando estructuralmente la fragilidad física característica de los productos de panadería. Tres problemas centrales que el embalaje tradicional no puede resolver —decoración fácilmente dañable, estructura propensa al colapso, sensibilidad a la temperatura— encuentran respuesta en este sistema de molde a través de la ingeniería.

El mecanismo de amortiguación de vibraciones transforma la energía mediante diseño estructural. La base de la caja emplea una estructura compuesta de matriz de nido de abeja y soportes elásticos, con celdas de 12-18 mm optimizadas por cálculo, paredes de 0.8-1.2 mm, formando un sistema de amortiguación multinivel. Los datos de prueba muestran que, bajo un espectro de vibración estándar de transporte por carretera, el sistema puede atenuar un 72% de la energía vibratoria en la banda de 5-50 Hz y un 58% en la de 50-200 Hz. Las nervaduras antideslizantes laterales complementarias utilizan un diseño de evolvente, con una altura de 4-6 mm, un espaciado de 15-20 mm y un ángulo de inclinación de 12°-18°, garantizando que el producto no se desplace en entornos vibratorios con aceleraciones inferiores a 0.5g.

La solución de gestión térmica se basa en tecnología de control de temperatura pasivo. El molde diseña una estructura de doble pared hueca en las paredes de la caja, con un espesor interior de 1.5 mm, exterior de 2.0 mm, formando una capa de aire aislante de 4 mm. El volumen del compartimento para material de cambio de fase se calcula con precisión, configurándose con 200-500 g de material según el tamaño de la caja, y el punto de cambio de fase puede seleccionarse en tres niveles (2°C, 5°C, 8°C) según los requisitos del producto. A una temperatura ambiente de 28°C, la temperatura interna se mantiene dentro de un rango de ±2°C del valor establecido durante 4-6 horas.

Capítulo 2: Diseño Estructural: Arquitectura Modular Orientada a la Función

El molde adopta un concepto de diseño plataforma + modular, con una estructura básica estandarizada sobre la cual se pueden configurar módulos funcionales según las necesidades de diferentes productos.

El marco de soporte aplica un diseño mecánico de sección variable. Mediante análisis de nubes de tensiones, se disponen nervaduras de refuerzo densas en las áreas de máximo momento flector, con sección trapezoidal (2 mm en la parte superior, 4 mm en la base, altura 6-8 mm). En áreas de baja tensión, el espaciado de las nervaduras se amplía a 25-30 mm y la altura se reduce a 3-4 mm. Este diseño estructural diferenciado reduce el peso total entre un 15% y un 20%, mientras aumenta la capacidad de carga en un 30%.

El sistema de niveles permite configuración ajustable. El interior de la caja tiene un sistema de guías en T, con una profundidad de 3 mm, un ancho de 8 mm y un espaciado de 80 mm, 100 mm o 120 mm según los tamaños comunes de pasteles. Los separadores emplean una estructura de rejilla calada, con celdas de 20x20 mm, un espesor de placa de 2.5 mm y una tasa de apertura del 45%-55%, equilibrando ventilación y resistencia estructural. El borde de los separadores tiene una ranura para tira antideslizante de silicona, utilizando silicona de grado alimentario de 70 Shore A, con un coeficiente de fricción de 0.9-1.1.

El sistema de sellado y apilamiento emplea una estructura de sellado mecánico. La tapa tiene tres sellos: el primero es una junta de EPDM de grado alimentario de 3 mm de espesor, con una tasa de compresión del 35%; el segundo es una barrera laberíntica de flujo de aire, con un canal de 40 mm de longitud y tres cambios de dirección; el tercero es un ajuste por interferencia entre la pestaña de la caja y la ranura de la tapa, con una interferencia de 0.3-0.5 mm. El mecanismo de apilamiento consta de postes guía cónicos y cierres de acero para muelles. Los postes tienen una conicidad de 4° y una altura de 25 mm; los cierres utilizan acero para muelles 65Mn, con una fuerza de bloqueo diseñada entre 20-30 N, asegurando estabilidad en la pila y facilitando la separación manual.

Capítulo 3: Proceso de Fabricación: Combinación de Artesanía de Precisión y Tecnología Moderna

La fabricación del molde sigue normas de fabricación de precisión, con controles de proceso y estándares de inspección estrictos en cada etapa.

La selección de materiales se basa en la confiabilidad a largo plazo. Los módulos de la cavidad utilizan acero para moldes preendurecido mejorado Groditz 2738 (Alemania), con una dureza de entrega HRC 38-42, verificada por ultrasonidos para confirmar la ausencia de defectos internos. Las partes móviles, como correderas y expulsores inclinados, utilizan acero para trabajo en caliente de alta calidad SKD61 de Hitachi Metals (Japón), con dureza HRC 48-52, tratado criogénicamente para eliminar austenita residual.

El sistema de enfriamiento emplea una técnica combinada de taladrado de precisión e inserción. En el núcleo y la cavidad se taladran canales de refrigeración principales de diámetro Ø8 mm y Ø10 mm, manteniendo una distancia constante de 15-20 mm desde la superficie de la cavidad. En áreas de alto calor se insertan piezas de aleación de cobre-berilio, con orificios de refrigeración conformados de Ø4 mm de diámetro taladrados internamente, a solo 8-10 mm de la superficie. Optimizando la velocidad del flujo mediante dinámica de fluidos computacional, se asegura una tasa de enfriamiento uniforme en todas las áreas, controlando la diferencia de temperatura dentro de ±5°C.

El acabado superficial cumple con los requisitos de grado alimentario. La cavidad pasa por un proceso de pulido de cinco etapas: pulido grueso con papel #400, pulido fino sucesivo con pasta de diamante #800, #1200, #2000, #3000, y finalmente pulido electrolítico espejo. La rugosidad superficial es Ra ≤ 0.1 µm, cumpliendo totalmente el estándar para superficies en contacto con alimentos. Las superficies de contacto móviles se someten a un tratamiento de nitruración, con una profundidad de capa de 0.15-0.25 mm y una dureza superficial de HV900-1100.

El control de precisión es continuo. El taller de mecanizado mantiene una temperatura constante de 20±2°C, y las operaciones clave se realizan en una sala a 22±1°C. Se utiliza una máquina de medición por coordenadas (CMM) para la inspección de proceso, con una precisión de ±0.002 mm. La precisión del contorno de la cavidad se controla dentro de 0.02 mm, la planaridad de la línea de partición en 0.015 mm/m, y el juego de las correderas entre 0.01-0.02 mm.

Capítulo 4: Control de Calidad: Sistema de Verificación Integral

El molde debe pasar un programa completo de pruebas de verificación antes de su entrega, para garantizar que cumple con los requisitos de diseño y condiciones de uso.

La prueba de producción continua se realiza durante 72 horas de funcionamiento ininterrumpido, con el ciclo de inyección establecido según el diseño, extrayendo muestras cada 4 horas para una inspección dimensional completa. Durante la prueba se registran datos como cambios de temperatura del molde, desgaste de partes móviles y eficacia del sistema de enfriamiento.

La verificación dimensional emplea tecnología de escaneo 3D con luz azul, con una precisión de escaneo de 0.02 mm y una distancia entre puntos de 0.2 mm. Los datos escaneados se comparan con el modelo 3D de diseño, controlando las tolerancias dimensionales críticas en ±0.05 mm y las generales en ±0.1 mm. Se inspecciona especialmente la precisión de ajuste de partes móviles como correderas y expulsores inclinados, para asegurar que no haya interferencias ni holguras.

La prueba de adaptabilidad de materiales utiliza tres plásticos comunes para el moldeo de prueba: PP grado alimentario, GPPS y PETG. Para cada material se ajustan los parámetros del proceso, creando una ficha de proceso completa que registra datos óptimos de temperatura de material, temperatura de molde, presión de inyección, tiempo de mantenimiento de presión, etc. Las muestras de prueba se someten a un tratamiento de envejecimiento de 24 horas antes de volver a medir las dimensiones, confirmando la estabilidad de la tasa de contracción.

La prueba de carga simula condiciones de uso real. Las cajas moldeadas se someten a una prueba de apilamiento, aplicando 1.5 veces la carga de diseño (normalmente 150 kg) durante 24 horas, midiendo la deformación. Se realiza una prueba de caída, dejando caer la caja desde 800 mm de altura sobre suelo de cemento en diferentes ángulos, para comprobar la integridad estructural y el correcto funcionamiento.

Capítulo 5: Valor de Aplicación: Beneficios Operativos Cuantificables

Según datos de aplicación real, un sistema profesional de cajas de transporte para pasteles puede generar mejoras operativas y beneficios económicos claros.

Los beneficios en el control de mermas son los más significativos. Al utilizar cajas de transporte profesionales, la tasa de daños en el transporte de pasteles decorados disminuye de un promedio del 4.2% en la industria a menos del 0.5%, y la tasa de deformación de productos tipo mousse baja del 3.8% a menos del 0.3%. Para una empresa de panadería mediana que distribuya 5000 pasteles al mes, la reducción anual de pérdidas puede alcanzar 600,000 - 800,000 unidades monetarias.

El ahorro en costos de embalaje se refleja en múltiples dimensiones. Se elimina completamente el costo de compra de cajas de pastel desechables, ahorrando aproximadamente 480,000 unidades monetarias anuales (considerando un precio promedio de 8 u.m./unidad). La mano de obra para el empaque se reduce en un 50%, ahorrando unos 150,000 u.m. anuales. Los requisitos de espacio de almacenamiento disminuyen en un 40%, equivalente a 200-300 m² de área de almacén.

La mejora de la eficiencia operativa se refleja en varias etapas. La estandarización de las cajas reduce el tiempo de carga en camiones en un 30% y aumenta la tasa de ocupación de los vehículos en un 25%. En la tienda, los productos pueden exponerse directamente tras la recepción, reduciendo el tiempo de desembalaje y organización en un 80%. La gestión de inventario se estandariza, reduciendo la tasa de error en el recuento del 3% a menos del 0.5%.

El valor de garantía de calidad, aunque difícil de cuantificar en términos monetarios, es crucial. Los productos mantienen su estado óptimo durante el transporte, llegando a la tienda con apariencia intacta y decoración indemne. Los productos sensibles a la temperatura se mantienen dentro del rango seguro durante la distribución, garantizando la consistencia de la calidad. Los consumidores reciben productos que siempre cumplen con el estándar de la marca, mejorando la experiencia de compra y la reputación de la marca.

Capítulo 6: Mantenimiento y Conservación: Asegurando un Funcionamiento Confiable a Largo Plazo

El rendimiento a largo plazo del molde depende de su uso y mantenimiento correctos. Establecer un sistema integral de mantenimiento es clave para garantizar el retorno de la inversión.

El mantenimiento diario incluye la limpieza y lubricación después de cada uso. La superficie de la cavidad se limpia con un limpiador especial para moldes, evitando productos químicos corrosivos. Las partes móviles se lubrican semanalmente con aceite para moldes de alta temperatura, en puntos como columnas guía, casquillos, guías de correderas y eyectores. Los circuitos de refrigeración se enjuagan mensualmente para evitar la acumulación de incrustaciones que afecten la eficiencia del enfriamiento.

El mantenimiento periódico se realiza según ciclos de funcionamiento. Cada 50,000 ciclos se realiza un mantenimiento y verificación integral, incluyendo el desmontaje de partes móviles como correderas y expulsores inclinados para revisar el desgaste y reemplazar juntas tóricas. Se verifica la estanqueidad del sistema de enfriamiento, probando el flujo de agua y la diferencia de temperatura. Se calibra el sistema de control de temperatura para asegurar la precisión de la medición.

Las reparaciones profesionales las proporciona el fabricante del molde. En caso de desgaste anormal, desviación dimensional excesiva o fallo funcional, se debe contactar con personal técnico del fabricante original para diagnóstico y reparación. El reemplazo de piezas de repuesto debe utilizar componentes originales para garantizar la consistencia en la precisión dimensional y las propiedades del material. Tras la reparación, es necesario volver a realizar pruebas de moldeo para confirmar que el estado del molde se ha normalizado.

Conclusión

El molde para cajas de transporte de pasteles representa la dirección de desarrollo profesionalizado del equipamiento de la cadena de suministro en la industria de la panadería. Desde el diseño de ingeniería hasta la fabricación de precisión, desde la verificación estricta hasta el mantenimiento científico, este sistema refleja la consideración integral de la manufactura moderna en soluciones de protección de productos. Su valor práctico no reside solo en el contenedor en sí, sino en que construye un sistema completo de garantía de calidad: protegiendo la forma del producto durante la distribución, manteniendo su estabilidad ante cambios de temperatura, y asegurando un rendimiento uniforme a lo largo de múltiples ciclos.

Para las empresas de panadería, invertir en un equipo logístico profesional de este tipo significa, en esencia, transformar el riesgo incontrolable del transporte en parámetros operativos controlables, y convertir pérdidas de calidad difíciles de cuantificar en ahorros de costos calculables. En un entorno de mercado caracterizado por la mejora del consumo y donde la calidad es reina, esta inversión no es solo un medio para mejorar la eficiencia operativa, sino un componente crucial para construir la competitividad central de la marca. Cuando el producto puede llegar en estado perfecto desde la línea de producción hasta las manos del consumidor, el valor de todo el diseño de ingeniería y la fabricación de precisión se manifiesta plenamente en ese momento.
