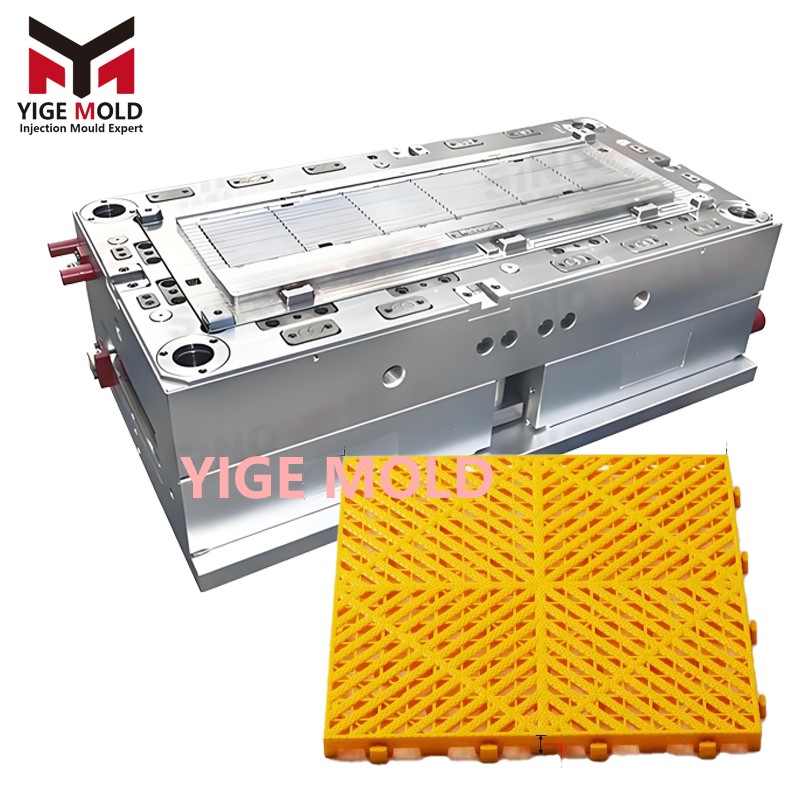

Molde de Inyección para Rejilla de Drenaje de Lavadero: Tecnología de Manufactura de Precisión para Componentes Porosos Funcionales

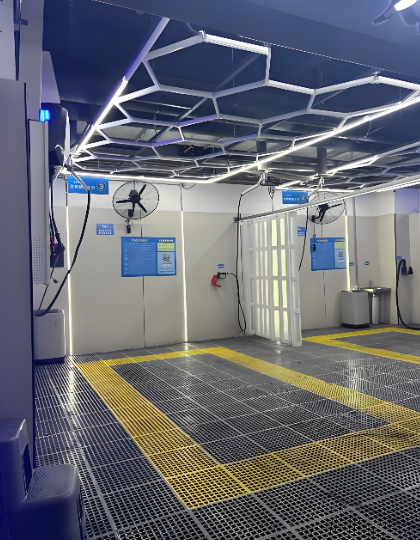

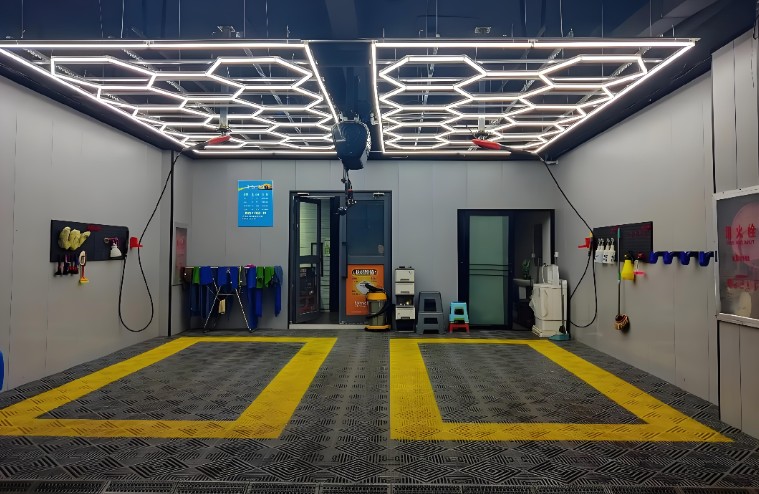

En la infraestructura de lavanderías domésticas y comerciales, la rejilla de drenaje (Drainage Grid / Filter Grate) del lavadero cumple una función crítica al interceptar cuerpos extraños y canalizar el flujo de agua. A diferencia de los moldes para tapas, donde la estética es dominante, el núcleo del molde para rejillas de drenaje reside en el equilibrio entre alta porosidad, resistencia estructural y capacidad de autolimpieza. Este tipo de molde se caracteriza típicamente por geometrías extremadamente complejas: orificios alargados o cuadriculados densos, nervaduras de refuerzo de alta densidad y estructuras de bisagra precisas, convirtiéndolo en un banco de pruebas para evaluar la capacidad de una fábrica de moldes para manejar estructuras compuestas de "cavidades profundas, paredes delgadas y múltiples correderas".

I. Funcionalidad del Producto y Desafíos Estructurales

Las rejillas de lavadero suelen fabricarse en ABS o PP reforzado, operando en entornos hostiles: inmersión prolongada en agua caliente con detergente, impacto de objetos duros como monedas o botones, y exposición a limpieza mediante pisoteo periódico.

Las dificultades de diseño derivadas se concentran en tres puntos:

1. Formación de Alta Densidad de Orificios: El diámetro de los orificios de la rejilla suele ser de solo 5-8 mm, con espaciamientos menores a 2 mm. Lograr el posicionamiento preciso y la fijación firme de decenas o incluso cientos de mini-núcleos (Core Pins) es clave para la vida útil del molde.

2. Interferencia en el Desmoldeo: Debido al gran número de orificios y su dirección uniforme, los productos tienden a sufrir "adsorción por vacío". Sumado a la fácil deformación de los núcleos delgados, existe un alto riesgo de rayar las paredes de los orificios o causar atascos durante la expulsión.

3. Equilibrio entre Calidad Superficial y Función: Aunque la rejilla no es una pieza visible primaria, para evitar la acumulación de suciedad debe tener un acabado liso (mate o alto brillo), lo que plantea altos requisitos de ventilación y llenado.

II. Arquitectura del Sistema de Molde y Tecnologías Clave

1. Distribución de Cavidades y Reforzamiento del Bastidor

Dada la gran área de proyección pero baja altura del producto (generalmente solo 15-25 mm), los moldes suelen adoptar una distribución de 2+2 o 4+4 cavidades para diluir los costos unitarios.

Se seleccionan bastidores reforzados tipo "I-beam" y se añaden bloques de cierre (Locking Blocks) o bujes guía (Leader Pin Bushings) en la superficie de partición para prevenir el "flash" grueso causado por la apertura del molde bajo alta presión, asegurando la precisión de ensamblaje.

2. Fijación y Refrigeración de Arreglos de Mini-Núcleos

Esta es la parte más precisa del molde de rejilla. Para núcleos largos y delgados (diámetro < 3 mm):

• Sistema de Fijación: Se abandona el bloqueo por roscado directo; en su lugar se emplea compresión por tornillo sin cabeza (Set Screw Locking) o tecnología de ajuste cónico (Tapered Fit) para garantizar cero desplazamiento en millones de ciclos.

• Estrategia de Refrigeración: Dado que los núcleos son demasiado delgados para perforar canales de agua, los moldes de alta gama utilizan núcleos de aleación de Berilio-Cobre (BeCu) para transferir rápidamente el calor a un sistema de enfriamiento base mediante conducción, o implantan minitubos de calor (Heat Pipes) directamente en el núcleo para resolver el sobrecalentamiento local y prevenir decoloración o deformación.

3. Distribución Equilibrada del Sistema de Inyección

Para garantizar que todas las celdas se llenen simultáneamente sin cortocircuitos (Short Shots):

• Control de Secuencia por Canal Caliente: Se emplea un sistema de aguja válvula (Valve Gate) con controlador de secuencia para lograr un llenado "en oleadas", evitando la trampa de aire causada por la inyección simultánea.

• Diseño de Equilibrio en Canal Frío: Si se usa canal frío, es obligatorio un diseño de canal en H (H-Balance Runner) o compuerta abanico (Fan Gate) para asegurar que la caída de presión (Pressure Drop) desde la boquilla hasta el orificio más lejano se mantenga dentro del 5%.

4. Desmoldeo Compuesto y Diseño Antivacío

Para resolver la resistencia al desmoldeo en orificios densos:

• Desmoldeo Asistido por Aire (Air Ejection): Se diseñan micro-ranuras de aire en la base de la rejilla para utilizar aire comprimido que rompa instantáneamente el vacío y asista a los espárragos eyectores.

• Micro-Ajuste de Doble Eyección: En las conexiones entre el borde de la rejilla y el cuerpo principal, se establece una diferencia de recorrido de eyección (0.5-1 mm) para asegurar que el cuerpo principal se suelte primero, previniendo grietas por tensión.

III. Análisis de Defectos Típicos y Contramedidas en el Molde

IV. Particularidades del Proceso de Fabricación

La precisión de mecanizado requerida para los moldes de rejilla de lavadero supera con creces la de los moldes domésticos ordinarios:

1. Mecanizado por EDM de Hilo Lento (Slow Wire EDM): Todos los orificios para núcleos y guías de corredera se mecanizan con EDM de hilo lento, con tolerancias controladas dentro de ±0.005 mm para garantizar la intercambiabilidad.

2. Rectificado de Perfil Óptico (Profile Grinding): Para núcleos largos de sección transversal irregular (ej. forma ovalada o gota), se emplean rectificadoras ópticas para asegurar la consistencia del perfil a lo largo de toda su longitud.

3. Limpieza de Esquinas por EDM (EDM Corner Clearing): En las intersecciones de la cuadrícula donde el fresado convencional no puede llegar, se utiliza electroerosión por penetración para lograr radios de esquina inferiores a R0.1 mm, previniendo la formación de rebabas.

V. Adaptación de Materiales e Ingeniería Superficial

• Selección ABS vs PP:

  • Molde para ABS: Enfocado en acabado de alto brillo (VDI 12-15), requiere configuración de termorregulador de molde (80℃-90℃) para garantizar el brillo superficial.

  • Molde para PP: Enfocado en resistencia al desgaste. Dado que el PP contiene talco, el desgaste al acero es severo; la cavidad requiere acero H13 con recubrimiento de cromo duro (Hard Chrome Plating), alcanzando una dureza superior a HV900.

• Texturizado Superficial: Para facilitar la limpieza, la superficie de la rejilla suele recibir un recubrimiento de PTFE (Teflón) o un tratamiento de espejo nano (Nano Mirror), lo que exige que la cavidad del molde alcance un nivel de pulido especular (Ra < 0.05 μm).

VI. Tendencias hacia la Inteligencia y Modularidad

Con el aumento de la demanda de lotes pequeños y variedad, los moldes modernos de rejilla evolucionan hacia la modularidad:

• Sistema de Núcleos Intercambiables Rápidos: A través de interfaces estandarizadas, permite que un mismo molde cambie insertos de núcleo con diferentes diámetros de orificio (ej. modo "lavado de calcetines" de 5 mm vs. modo "lavado de ropa" de 8 mm), sin necesidad de fabricar un nuevo molde completo.

• Sensorización Embebida: Instalación de sensores de presión en la placa eyectora para monitorear en tiempo real la resistencia al desmoldeo, alertando sobre riesgos de deformación o atasco de núcleos.

Conclusión

Aunque el molde para la rejilla de drenaje del lavadero permanece oculto bajo el fregadero, soporta la misión multifuncional de filtrado, drenaje y control de olores. Empuja los límites de la fabricación de moldes hacia el desafío de "micro-fineza, densidad y precisión"—ordenando decenas o cientos de núcleos de precisión microscópica en un espacio diminuto, poniendo a prueba cada eslabón del proceso, desde el tratamiento térmico del acero hasta el micromecanizado CNC. Un molde de rejilla excelente no es solo un vector de diseño industrial, sino también una interpretación brillante de la ingeniería mecánica de precisión a escala microscópica.
