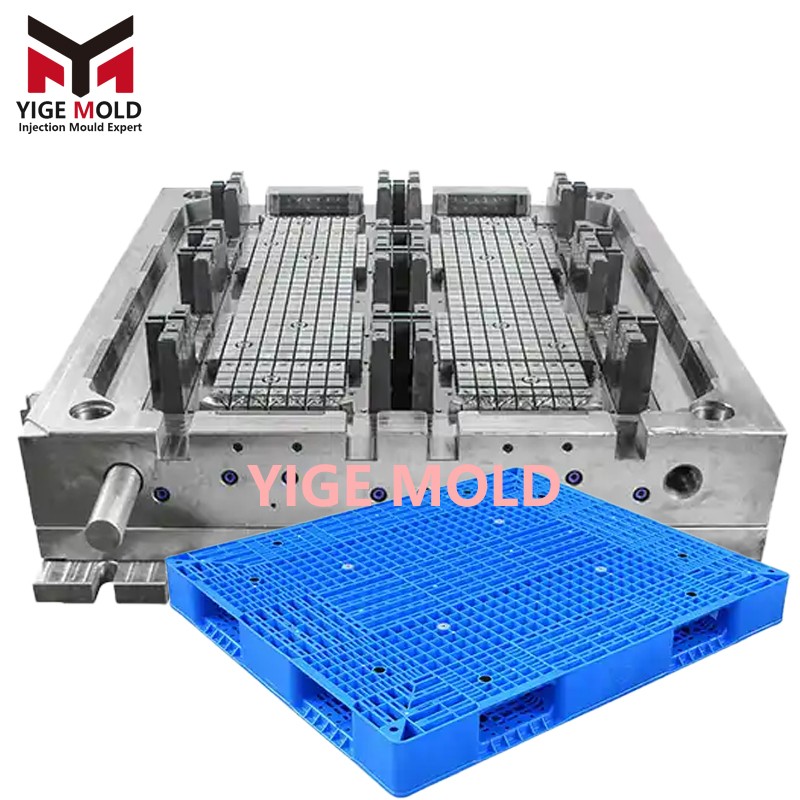

Análisis Técnico Integral de Moldes para Palets de Plástico

Capítulo 1: Descripción del Producto y Aplicaciones de Mercado

1.1 Características del Producto: Palets de Plástico

Los palets de plástico, como unidad central en los sistemas modernos de logística y almacenamiento, presentan las siguientes ventajas notables:

Características de Rendimiento Estructural:

• Diseño ligero: Peso de solo 1/3 a 1/2 del peso de un palet de madera, fácil de manipular.

• Alta capacidad de carga: Carga estática de hasta 1-5 toneladas, carga dinámica de 0.5-2 toneladas.

• Diseño estandarizado: Cumple con la norma internacional ISO 8611, compatible con sistemas de almacenamiento automatizados.

• Higiénico y ecológico: No se pudre ni enmohece, 100% reciclable.

• Larga vida útil: Hasta 5-8 años de uso normal.

Clasificación por Tipos Principales:

1. Por estructura: Palet de 9 pies, palet de tipo "Chuan", palet de tipo "Tian", palet de doble cara.

2. Por uso: Palet para estanterías, palet para apilado, palet de exportación, palet especializado.

3. Por material: Palet de HDPE, palet de PP, palet de materiales compuestos.

4. Por capacidad de carga: Ligero (<1t), Medio (1-2t), Pesado (>2t).

1.2 Requisitos Clave del Diseño del Molde

Como un molde grande y complejo, el molde para palets de plástico debe cumplir con requisitos técnicos especiales:

Requisitos de Diseño Estructural:

1. Optimización de la estructura portante: Disposición racional de nervaduras de refuerzo para mejorar la capacidad de carga.

2. Diseño del sistema de desmoldeo: Mecanismo de extracción lateral multidireccional para garantizar un desmoldeo fluido.

3. Diseño del sistema de enfriamiento: Asegurar un enfriamiento uniforme y prevenir deformaciones.

4. Diseño del sistema de ventilación: Prevenir el atrapamiento de aire y garantizar un llenado completo.

Requisitos del Proceso de Producción:

• Ciclo de moldeo: 60-120 segundos.

• Precisión dimensional: ±0.3 mm.

• Control de peso: ±2%.

• Vida útil del molde: ≥500,000 ciclos.

Capítulo 2: Tecnología de Diseño de la Estructura del Molde

2.1 Diseño de la Estructura General del Molde

Esquema de Configuración de Molde Grande:

Parámetros de Estructura Básica:
- Dimensiones del molde: 1200×1000×800 mm a 2500×1500×1000 mm.
- Número de cavidades: Cavidad única o doble (según el tamaño del palet).
- Carrera de apertura: 400-600 mm.
- Fuerza de cierre: 800-2500 toneladas.

Configuración de Sistemas Centrales:
1. Sistema de alimentación: Sistema de canal caliente + múltiples puntos de inyección.
2. Sistema de enfriamiento: Circuitos de enfriamiento multicapa compuestos.
3. Sistema de expulsión: Asistencia neumática + expulsión mecánica.
4. Sistema de extracción de núcleos: Extracción hidráulica + accionamiento mecánico.

2.2 Diseño Optimizado del Sistema de Alimentación

Configuración del Sistema de Canal Caliente:

Opciones del Sistema de Canal Caliente:
1. Sistema de Canal Caliente con Válvula de Aguja
   - Producto aplicable: Palets grandes y complejos.
   - Número de puntos de inyección: 8-16.
   - Método de control: Control secuencial.
   - Ventajas: Reduce líneas de unión, mejora la apariencia.

2. Sistema de Canal Caliente Abierto
   - Producto aplicable: Palets estándar.
   - Disposición de puntos de inyección: Distribución simétrica.
   - Control de costos: 30-40% más bajo que el sistema de válvula de aguja.

3. Sistema de Alimentación Híbrido
   - Característica estructural: Combinación de canal caliente y frío.
   - Escenario aplicable: Palets de estructura especial.
   - Ventaja técnica: Equilibrio entre calidad y costo.

Puntos Clave del Diseño del Punto de Inyección:
- Selección de ubicación: Evitar áreas de concentración de tensiones.
- Diseño de dimensiones: Determinado por la fluidez del material.
- Determinación de la cantidad: Garantizar el equilibrio de llenado.
- Selección del tipo: Punto submarino o directo.

2.3 Diseño Innovador del Sistema de Enfriamiento

Sistema de Enfriamiento Tridimensional:

Estrategia de Enfriamiento por Capas:
Capa 1: Zona de la superficie del palet
   - Forma de los circuitos de agua: Circuitos de enfriamiento conformados.
   - Diámetro de los circuitos: Φ10-12 mm.
   - Espaciado entre circuitos: 25-30 mm.
   - Efecto de enfriamiento: Mejora del 30%.

Capa 2: Zona de las nervaduras de refuerzo
   - Disposición de circuitos de agua: Enfriamiento envolvente.
   - Medio de enfriamiento: Agua normal o agua helada.
   - Control de temperatura: ±2°C.
   - Enfriamiento prioritario: Prevenir deformación por contracción.

Capa 3: Zona de los pies de soporte
   - Circuitos de agua independientes: Control de circulación separado.
   - Enfriamiento rápido: Aumenta la eficiencia productiva.
   - Control de diferencia de temperatura: ≤3°C.

Parámetros de Control de Temperatura:
- Temperatura del molde: 40-60°C (para material HDPE).
- Tiempo de enfriamiento: Espesor de pared × (1.5-2.0) segundos/mm.
- Diferencia de temperatura entrada/salida del agua: ≤5°C.
- Eficiencia de enfriamiento: Mejora del 20-25%.

2.4 Diseño de Precisión del Sistema de Ventilación

Estructura de Ventilación Multinivel:

Ventilación de Nivel 1 (Superficie de partición):
- Profundidad de la ranura de ventilación: 0.03-0.05 mm.
- Ancho de la ranura de ventilación: 6-8 mm.
- Longitud de ventilación: 50-60% del perímetro de la superficie de partición.
- Efecto de ventilación: Previene quemaduras en la superficie.

Ventilación de Nivel 2 (Superficie de ajuste de insertos):
- Holgura de ventilación: 0.02-0.03 mm.
- Ubicación de ventilación: Extremo de llenado.
- Requisito de cantidad: Distribución uniforme.
- Tratamiento especial: Insertos de ventilación reemplazables.

Ventilación de Nivel 3 (Nervaduras profundas):
- Agujas de ventilación: Φ1-2 mm.
- Cantidad: 20-30.
- Disposición: Intersecciones de nervaduras de refuerzo.
- Mantenimiento: Limpieza periódica.

Indicadores de Efecto de Ventilación:
- Presión en la cavidad: ≤0.05 MPa.
- Contracción del producto: 1.5-3.0% (HDPE).
- Calidad superficial: Sin burbujas, sin quemaduras.

2.5 Esquema Innovador del Sistema de Expulsión

Mecanismo de Expulsión Compuesto:

1. Sistema de Expulsión Asistida por Aire
   - Presión del aire: 0.4-0.6 MPa.
   - Número de boquillas de aire: 8-12.
   - Momento de actuación: Instante de apertura del molde.
   - Característica funcional: Preseparación, reduce la fuerza de expulsión.

2. Sistema de Expulsión Mecánica
   - Tipos de eyectores: Combinación de eyectores redondos y cuadrados.
   - Diámetro de los eyectores: Φ8-12 mm.
   - Cantidad de eyectores: 20-40.
   - Requisito de disposición: Distribución uniforme, evitar deformación.

3. Sistema de Expulsión por Placa Empujadora
   - Producto aplicable: Palets de cavidad profunda.
   - Característica estructural: Expulsión de gran área.
   - Ventaja: Expulsión estable, sin marcas blancas.
   - Coordinación: Interacción con la expulsión mecánica.

4. Sistema de Control de Secuencia
   - Primera etapa: Pre-expulsión neumática (0.3-0.5 segundos).
   - Segunda etapa: Arranque lento mecánico (0.5-1 segundo).
   - Tercera etapa: Expulsión rápida (2-3 segundos).
   - Cuarta etapa: Retorno retardado (1-2 segundos).

Capítulo 3: Materiales y Control del Proceso

3.1 Criterios de Selección de Aceros para Moldes

Configuración de Materiales para Componentes Clave:

Material para Cavidad/Núcleo:
- Configuración estándar: Acero para moldes preendurecido P20.
  - Dureza: HRC28-32.
  - Capacidad de pulido: Buena, puede alcanzar Ra 0.2 µm.
  - Características: Buena maquinabilidad, costo moderado.
- Configuración alta gama: Acero para moldes espejo 718H.
  - Dureza: HRC33-38.
  - Capacidad de pulido: Excelente, puede alcanzar Ra 0.1 µm.
  - Propiedades: Alta resistencia al desgaste, alta resistencia a la corrosión.
- Requisitos especiales: Acero inoxidable S136.
  - Dureza: HRC48-52.
  - Aplicación: Palets grado alimenticio.

Material para Mecanismos de Extracción de Núcleos:
- Cuerpo de las correderas: P20 o 718.
- Insertos resistentes al desgaste: Acero para trabajo en caliente H13.
- Placas guía deslizantes: Aleación de bronce.
- Tratamiento superficial: Nitruración o cromado.

Material para el Portamoldes:
- Placas: Acero 45# tratado térmicamente.
- Columnas y bujes guía: Acero para rodamientos GCr15.
- Elementos de sujeción: Acero aleado de alta resistencia.

3.2 Adaptabilidad de los Materiales Plásticos

Propiedades de los Materiales Comunes para Palets:

3.3 Tecnología de Tratamiento Superficial

Procesos Clave de Tratamiento Superficial:

Estándar de Proceso de Pulido:
1. Pulido grueso: Uso de papel de lija #400 para eliminar marcas de mecanizado.
2. Pulido medio: Uso de papel de lija #800-#1200 para lograr superficie semibrillante.
3. Pulido fino: Uso de pasta de diamante para lograr efecto pre-espejo.
4. Pulido espejo: Uso de pasta de diamante, Ra ≤ 0.2 µm.

Clasificación de Niveles de Pulido:
- Nivel A: Pulido espejo, Ra ≤ 0.1 µm (superficie de apariencia).
- Nivel B: Pulido de alto brillo, Ra ≤ 0.2 µm (superficie funcional).
- Nivel C: Pulido estándar, Ra ≤ 0.4 µm (superficie no visible).
- Nivel D: Granallado (arenado), Ra 1.0-2.0 µm (superficie antideslizante).

Tratamientos de Endurecimiento Superficial:
1. Nitruración: Dureza superficial HRC ≥ 60, profundidad 0.1-0.2 mm.
2. Cromado duro: Espesor 0.01-0.03 mm, mejora la resistencia al desgaste.
3. Recubrimiento PVD: Mejora el rendimiento de desmoldeo, prolonga la vida útil del molde.
4. Electropulido: Mejora la resistencia a la corrosión.

Tecnología de Tratamiento de Texturas:
- Granallado: Obtiene superficie mate uniforme.
- Grabado de texturas: Crea texturas antideslizantes.
- Grabado láser: Marca información de especificaciones.

Capítulo 4: Optimización del Proceso de Producción

4.1 Optimización de Parámetros del Proceso de Moldeo por Inyección

Ventana Óptima de Proceso para Material HDPE:

Control de Temperatura:
- Temperatura del cilindro (control en 5 zonas):
   Zona trasera: 180-200°C.
   Zona media-trasera: 200-220°C.
   Zona media: 220-240°C.
   Zona delantera: 240-250°C.
   Boquilla: 250-260°C.
- Temperatura del molde: 50-70°C.
- Temperatura del canal caliente: 240-260°C.

Control de Presión:
- Presión de inyección: 80-120 MPa.
- Presión de mantenimiento: 40-60 MPa.
- Contrapresión: 5-15 MPa.
- Fuerza de cierre: Calculada según el área proyectada.

Control de Tiempo:
- Tiempo de inyección: 5-10 segundos.
- Tiempo de mantenimiento: 20-40 segundos.
- Tiempo de enfriamiento: 60-100 segundos.
- Ciclo de moldeo: 90-150 segundos.

Control de Velocidad:
- Velocidad de inyección: Media-baja, evitar chorro (jetting).
- Velocidad del husillo: 30-60 rpm.
- Velocidad de expulsión: Tres etapas: lenta-rápida-lenta.
- Velocidad de apertura/cierre: Ajustable, para garantizar estabilidad.

4.2 Sistema de Control de Calidad

Estándares de Inspección del Producto:

1. Inspección de Precisión Dimensional

   • Tolerancia de dimensiones externas: ±0.5 mm.

   • Planitud: ≤ 1.0 mm.

   • Diferencia entre diagonales: ≤ 1.5 mm.

   • Uniformidad del espesor de pared: ±0.3 mm.

   • Desviación de peso: ±2%.

2. Inspección de Calidad Superficial

   • Acabado superficial: Sin rayones, sin burbujas.

   • Uniformidad del color: Sin diferencias de color, sin colores extraños.

   • Calidad de las líneas de unión: Resistencia adecuada, ubicación razonable.

   • Control de rebabas: ≤ 0.1 mm.

3. Pruebas de Rendimiento Funcional

   • Prueba de carga estática: 1.5 veces la carga nominal, 24 horas.

   • Prueba de carga dinámica: Carga nominal, 10,000 ciclos.

   • Prueba de caída: Altura de 1.2 m, 6 caras.

   • Prueba de apilamiento: 5 niveles apilados, 7 días.

Control de Calidad del Proceso:

• Inspección de la primera pieza por turno.

• Inspección por ronda cada 2 horas.

• Muestreo de dimensiones cada 4 horas.

• Estadísticas diarias de tasa de conformidad.

• Análisis semanal de tendencias de calidad.

Capítulo 5: Mantenimiento y Conservación del Molde

5.1 Procedimientos de Mantenimiento Diario

Verificación Antes de la Producción:

1. Estado de limpieza del molde.

2. Efectividad del sistema de lubricación.

3. Flexibilidad de los mecanismos de extracción.

4. Permeabilidad de los circuitos de enfriamiento.

5. Funcionamiento normal del sistema de calentamiento.

6. Integridad de los dispositivos de seguridad.

Monitoreo Durante la Producción:

• Estabilidad de la temperatura del molde.

• Suavidad de la acción del sistema de expulsión.

• Estado de desmoldeo del producto.

• Monitoreo de sonidos anormales.

• Registro de curvas de presión.

Mantenimiento Después de la Parada:

1. Limpieza completa del molde.

2. Aplicación de agente antioxidante.

3. Verificación del estado de las piezas de desgaste.

4. Registro de datos de producción.

5. Colocación de cubierta protectora.

5.2 Plan de Mantenimiento Periódico

Proyectos de Mantenimiento Semanal:

• Limpieza integral interior y exterior del molde.

• Verificación del desgaste de componentes guía.

• Lubricación de todas las partes móviles.

• Verificación del apriete de elementos de sujeción.

• Limpieza del sistema de ventilación.

Proyectos de Mantenimiento Mensual:

1. Desmontaje y limpieza de mecanismos de extracción.

2. Verificación del sistema de circuitos de agua.

3. Medición de dimensiones clave.

4. Reparación de daños menores.

5. Reemplazo de juntas y sellos.

Proyectos de Mantenimiento Trimestral:

• Inspección y desmontaje completo.

• Reemplazo de componentes desgastados.

• Reparación de áreas dañadas.

• Recalibración de precisión.

• Verificación mediante pruebas de rendimiento.

Proyectos de Revisión General Anual:

1. Desmontaje y limpieza completos.

2. Reemplazo de todas las piezas de desgaste.

3. Reparación de la superficie de la cavidad.

4. Actualización integral del sistema.

5. Pruebas integrales de rendimiento.

5.3 Manejo de Fallas Comunes
