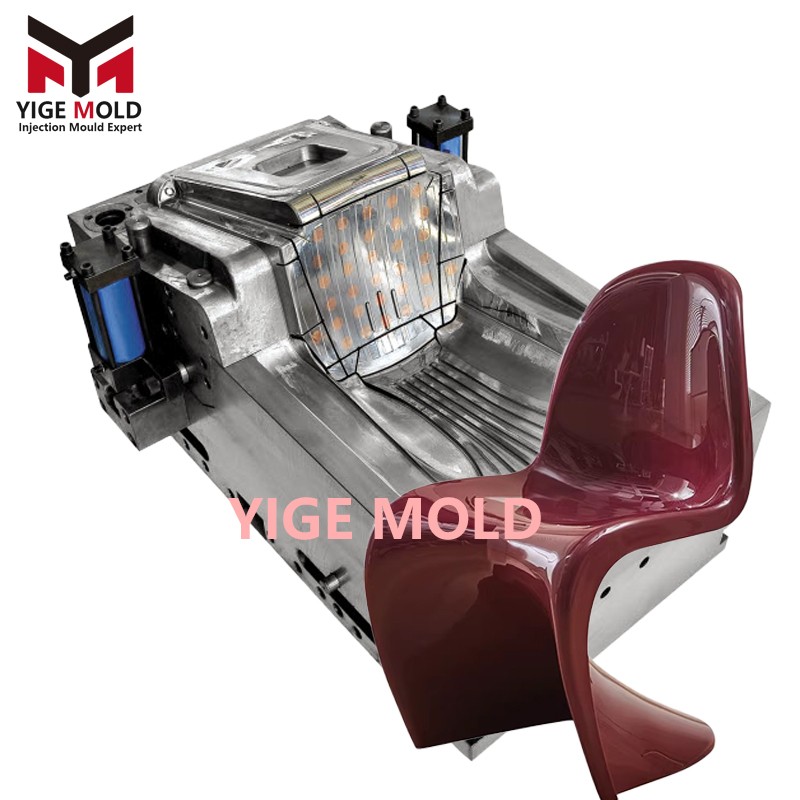

Soluciones de Molde para Sillas de Jardín Personalizadas de YIGE MOLD

1. Análisis de Mercado y Posicionamiento del Producto

1.1 Situación del Mercado y Características de la Demanda

Las sillas de jardín, como categoría importante de muebles de exterior, han experimentado un crecimiento constante en la demanda en los últimos años, impulsado por el auge de la cultura de jardinería global y la popularización de estilos de vida recreativos. Europa, América del Norte y Australia son mercados tradicionales de alta gama, mientras que el mercado asiático está creciendo rápidamente. Las características actuales de la demanda del mercado son las siguientes:

• Demanda de Materiales Ecológicos: Los consumidores muestran una creciente preferencia por productos ecológicos fabricados con plásticos reciclados o materiales de base biológica.

• Diseño Modular: Las sillas de jardín modulares, que facilitan el transporte, montaje y almacenamiento, son una tendencia.

• Integración Multifuncional: Los diseños inteligentes con funciones de almacenamiento, plegables o con respaldos ajustables son bien recibidos.

• Apariencia Biónica: Los productos plásticos que imitan el trenzado natural o las vetas de la madera tienen una mayor aceptación en el mercado.

1.2 Selección de la Ruta Técnica del Producto

Considerando el entorno de uso específico de las sillas de jardín, el desarrollo de moldes debe centrarse en:

1. Adaptabilidad del Material: El PP (polipropileno) ofrece buena resistencia a la intemperie y a los rayos UV; el PE (polietileno) tiene un rendimiento excelente a bajas temperaturas; para el ratán plástico (base de PE/PVC), debe considerarse la implementación de texturas de trenzado en el molde.

2. Diseño Estructural: Diseño de paredes delgadas (2.5-3.5 mm) para reducir costos de material, manteniendo la resistencia a la carga.

3. Tratamiento Superficial: Requisitos especiales como texturas antideslizantes, grabado que imita vetas de madera o tratamientos antiestáticos.

2. Puntos Clave de la Tecnología de Diseño del Molde

2.1 Diseño Optimizado del Sistema de Alimentación

Los moldes para sillas de jardín suelen emplear un sistema de canal caliente combinado con un esquema de entrada múltiple:

Recomendación del esquema de entrada:
1. Sillas de jardín grandes (tamaño > 1000 mm): Utilizar 8-12 puntos de canal caliente con válvula de aguja.
2. Sillas de jardín medianas: Utilizar 6-8 puntos de canal caliente abierto.
3. Sillas plegables pequeñas: Utilizar 4 puntos de entrada con canal frío auxiliar.

2.2 Diseño Innovador del Sistema de Enfriamiento

Dadas las características de paredes delgadas y áreas extensas de las sillas de jardín, se recomienda:

• Canales de Enfriamiento Conformados Impresos en 3D: En comparación con el enfriamiento por taladrado tradicional, la eficiencia mejora en más de un 40 %.

• Control de Temperatura por Zonas: Control independiente de la temperatura en áreas de diferente espesor, como el asiento, los brazos y las patas.

• Cálculo del Tiempo de Enfriamiento: Según las propiedades del material, para PP se recomienda un tiempo de enfriamiento = espesor de pared (mm) × (1.5-2.0) s.

2.3 Optimización Profunda del Sistema de Ventilación

2.4 Diseño Inteligente del Sistema de Expulsión

Considerando las complejas superficies curvas de las sillas de jardín, se recomienda un esquema de expulsión combinado:

1. Expulsión Asistida por Aire: Inyectar aire comprimido a 0.3-0.5 MPa en el instante de apertura del molde.

2. Expulsión por Placa Empujadora: Adecuada para áreas planas extensas del asiento.

3. Expulsión por Eyectores Huecos ("Sleeve Ejectors"): Para áreas con alta densidad de nervaduras de refuerzo.

4. Mecanismo de Expulsión Retardada: Previene la deformación del producto.

3. Recomendaciones sobre Materiales del Molde y Procesos de Fabricación

3.1 Estrategia de Selección de Aceros para Moldes

Recomendaciones de material para componentes clave:
Cavidad/Núcleo: S136H (para pulido espejo) o NAK80 (acero preendurecido).
Bloques Deslizantes/Expulsores Inclinados: 8407 (acero para trabajo en caliente) con tratamiento superficial de nitruración.
Portamoldes ("Mold Base"): Acero 45# o P20 preendurecido.
Placa del Canal Caliente: SKD61 con tratamiento térmico HRC48-52.

3.2 Ruta del Proceso de Mecanizado de Precisión

Fresado CNC de 5 ejes (desbaste) → Taladrado profundo para canales de enfriamiento →
Tratamiento Térmico (si es necesario) → Acabado de 5 ejes →
Electroerosión por Hilo ("Wire EDM") (componentes de precisión) →
Electroerosión por Penetración ("Sinker EDM") (superficies texturizadas) →
Pulido de precisión (estándar SPI A1) → Grabado de texturas (si es necesario).

3.3 Requisitos Especiales de Tratamiento Superficial

• Superficie de Contacto: Pulido espejo hasta Ra ≤ 0.05 µm, para facilitar el desmoldeo.

• Superficie Decorativa: Tratamientos de grabado como textura perla, piel, vetas de madera, etc.

• Áreas de Alto Desgaste: Recubrimiento de cromo o PVD, con dureza superior a HV1200.

4. Plan de Optimización de la Eficiencia Productiva

4.1 Diseño del Sistema de Cambio Rápido de Molde

Configuración estándar recomendada:
1. Sistema de sujeción hidráulica rápida (tiempo de cambio < 5 minutos).
2. Interfaces estandarizadas para circuitos de agua/electricidad.
3. Sistema de guiado y posicionamiento preinstalado.
4. Etiqueta informativa del molde (tecnología RFID).

4.2 Adaptación para Producción Automatizada

• Optimización del peso del molde: Diseñar puntos de equilibrio para el izaje en moldes grandes.

• Mecanismo de extracción automática: Integrar referencias de posicionamiento para el brazo robótico.

• Asistencia para inspección en línea: Reservar ubicaciones para la instalación de sensores.

4.3 Recomendaciones de Optimización de Parámetros de Producción

Parámetros recomendados para sillas de jardín en PP:
Temperatura del molde: 40-60 °C.
Temperatura del material fundido: 210-230 °C.
Presión de inyección: 80-120 MPa.
Presión de mantenimiento: 60-70% de la presión de inyección.
Tiempo de enfriamiento: 25-40 segundos (ajustar según espesor de pared).
Tiempo de apertura/cierre del molde: 4-6 segundos.

5. Control de Calidad y Estándares de Inspección

5.1 Sistema de Control de Precisión Dimensional

• Tolerancia para dimensiones clave de ajuste: ±0.1 mm.

• Tolerancia para posiciones de orificios de montaje: ±0.05 mm.

• Tolerancia del perfil de superficies curvas: ≤ 0.15 mm.

• Planitud: ≤ 0.2 mm/m.

5.2 Estándar de Pruebas de Aceptación del Molde

Elementos de inspección de la primera pieza:
1. Medición dimensional completa (inspección por máquina de medición por coordenadas).
2. Prueba de montaje (compatibilidad con accesorios relacionados).
3. Prueba de carga (carga de 150 kg durante 24 horas).
4. Prueba de durabilidad (simulación de 5000 usos).
5. Prueba ambiental (ciclos de temperatura de -20 °C a 60 °C).

6. Control de Costos y Estrategia de Mantenimiento

6.1 Optimización de Costos del Molde

• Diseño modular: Portamoldes universal + núcleos especializados, reduciendo el costo de desarrollo en un 30 %.

• Componentes estandarizados: Uso de portamoldes estándar, eyectores estándar, etc.

• Optimización del diseño: Reducir el uso de material mediante análisis CAE.

• Adquisición localizada: Comprar componentes clave a proveedores nacionales de calidad.

6.2 Plan de Mantenimiento y Conservación

Mantenimiento Diario:
1. Limpiar la superficie de partición y las ranuras de ventilación cada turno.
2. Lubricar regularmente las columnas guía y los bloques deslizantes.
3. Verificar la circulación en los circuitos de agua.

Mantenimiento Periódico (cada 50,000 ciclos):
1. Desmontar e inspeccionar componentes desgastados.
2. Pulir la superficie de la cavidad.
3. Reemplazar piezas de desgaste (eyectores, juntas tóricas, etc.).

Revisión General (cada 300,000 ciclos):
1. Desmontaje completo e inspección.
2. Reparación de dimensiones desgastadas.
3. Retratamiento superficial.
