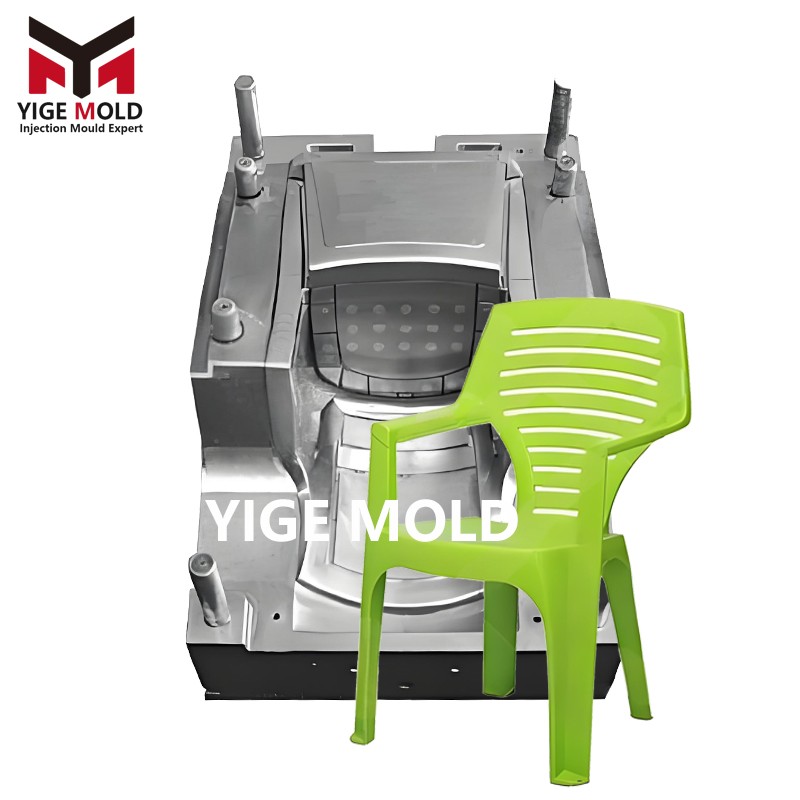

Solución de Sistema de Ingeniería para Moldes de Sillas de Exterior

Esta solución aborda los requisitos especiales de uso y rendimiento de las sillas de plástico para exteriores desde cuatro dimensiones: ciencia de materiales básica, ingeniería de estructuras de precisión, procesos de fabricación sistematizados y control de calidad de ciclo completo. No solo proporcionamos un molde físico listo para la producción, sino que entregamos un sistema de producción industrial completamente validado, de alta confiabilidad y excelente mantenibilidad.

Capítulo 1: Soluciones de Ingeniería de Materiales y Estructura Básica

1.1 Diseño Mecánico y Estructura Portante Central

La estructura principal del molde utiliza un marco de aleación de acero de alta resistencia de tipo monolítico, optimizado topológicamente mediante análisis de elementos finitos, logrando una masa óptima mientras garantiza una rigidez absoluta. El espesor de las placas de molde móviles y fijas se calcula para que la deformación bajo la máxima fuerza de cierre sea inferior a 0.05 mm, sentando las bases para un moldeo preciso. Todos los componentes móviles —incluyendo grandes deslizadores, expulsores angulados y soportes de cilindros hidráulicos— se conectan de forma rígida a la estructura principal mediante un diseño "empotrado", eliminando fundamentalmente la deriva de posición debido a impactos a largo plazo.

Las columnas guía y los bujes están fabricados con una aleación de acero especial de alta resistencia al desgaste, con superficies sometidas a un tratamiento de cementación profunda, manteniendo la tenacidad del núcleo mientras la superficie alcanza una dureza superior a HRC 60. Las superficies de acoplamiento utilizan un posicionamiento compuesto "cónico + plano", logrando un posicionamiento rápido y grueso en la fase inicial del cierre y un posicionamiento de precisión de ±0.005 mm en la fase final, garantizando que la precisión del cierre no se degrade después de un millón de ciclos.

1.2 Sistema de Materiales y Tratamientos Superficiales para la Resistencia a la Intemperie

Para las cavidades y núcleos se selecciona acero para moldes preendurecido con excelente pulido y resistencia a la corrosión. Después del mecanizado de precisión, se aplica un tratamiento de refuerzo superficial multipaso: primero, mediante nitruración iónica a baja temperatura se forma una capa de difusión de aproximadamente 0.15 mm de espesor y dureza >HV1000, mejorando enormemente la resistencia al desgaste; posteriormente, mediante un proceso de deposición física de vapor (PVD), se recubre con una película de carbono tipo diamante (DLC). Este recubrimiento compuesto reduce el coeficiente de fricción de la superficie del molde a menos de 0.1, combinando una dureza excepcional, inercia química y propiedades de desmoldeo, lo que protege eficazmente contra la erosión química de aditivos comunes en plásticos para exteriores (como estabilizadores UV, retardantes de llama) y previene la corrosión por residuos de humedad.

Para las texturas antideslizantes, de imitación de madera o mate requeridas en la superficie del asiento, utilizamos tecnologías de grabado digital y texturizado láser. La profundidad y distribución de la textura se calculan con precisión para proporcionar suficiente fricción y atractivo visual, evitando dificultades de desmoldeo o de limpieza debido a texturas excesivamente profundas.

1.3 Diseño de Ingeniería del Sistema de Gestión Térmica Eficiente

La eficiencia del intercambio de calor determina directamente el ciclo de producción y la estabilidad de la calidad del producto. Este molde utiliza un sistema de canalización de refrigeración "conforme" independiente y por zonas. La disposición de los canales de agua se basa en simulaciones termodinámicas del modelo 3D del producto, garantizando una distancia óptima y constante entre los tubos de refrigeración y la superficie de la cavidad. El interior de los canales de agua se pule y recubre especialmente para reducir significativamente la resistencia al flujo, aumentar la velocidad y prevenir la acumulación de incrustaciones.

El molde está equipado con conexiones para múltiples canales a una unidad de control de temperatura, permitiendo un control de temperatura preciso y diferenciado para el asiento, el respaldo, los apoyabrazos, las patas, etc., manteniendo las variaciones dentro de ±1°C. Este diseño permite gestionar con precisión el proceso de cristalización del plástico, controlando eficazmente la contracción y el alabeo, y es especialmente adecuado para las estructuras alargadas o de gran plano comunes en los asientos de exterior, que requieren una alta estabilidad dimensional.

Capítulo 2: Procesos de Fabricación de Precisión y Ensamblaje

2.1 Componentes de Moldeo de Precisión Basados en Mecanizado de 5 Ejes

Todas las cavidades, núcleos y deslizadores complejos se completan en centros de mecanizado de alta velocidad de 5 ejes, en un entorno de temperatura y humedad controladas. Se sigue un flujo estándar de "mecanizado en bruto - semiacabado - tratamiento de estabilización - súper acabado". Las superficies de moldeo críticas se fresan finalmente con fresa de punta esférica y un paso a nivel micrométrico para un acabado espejo, con una rugosidad superficial Ra mejor que 0.2 micras. Todos los agujeros de ajuste se mecanizan con rectificadora de coordenadas, logrando precisión micrométrica en la redondez y la posición.

2.2 Estándares de Ensamblaje y Ajuste Sistematizados

El ensamblaje del molde se realiza en una sala de montaje limpia (clase 10,000), siguiendo estrictos documentos de procedimiento de montaje. Primero, se completa el ajuste preciso del marco del molde mediante el "método de posicionamiento por plano de referencia", garantizando el paralelismo y la perpendicularidad. Luego, tomando el núcleo principal como referencia, y utilizando dispositivos de sujeción y instrumentos de medición especializados, se montan secuencialmente todos los componentes móviles, como deslizadores y expulsores angulados, ajustando individualmente sus holguras y suavidad de movimiento.

Tras el montaje, se realiza un ajuste sistematizado durante una semana. Este ajuste no depende de una máquina de moldeo por inyección, sino que utiliza un banco de pruebas hidráulico dedicado y un sistema de sensores para simular todas las acciones de la producción real: apertura/cierre, expulsión, extracción de núcleos, etc., registrando y analizando las curvas de resistencia, vibraciones y datos de ruido de todos los pares cinemáticos, asegurando que cualquier interferencia mínima sea eliminada antes de la entrega.

2.3 Sistema de Accesorios y Herramientas Dedicados

Para garantizar el estado óptimo del molde y facilitar su mantenimiento, proporcionamos un juego completo de accesorios y herramientas. Incluye: juego completo de piezas estándar de repuesto (como eyectores, tornillos, resortes), herramientas especializadas de desmontaje y ajuste, conectores de prueba rápida para todos los circuitos de agua y aire, y un molde de inspección con bloques patrón rojo/azul para todas las dimensiones clave. Cada molde incluye un calendario detallado de mantenimiento y una lista de verificación.

Capítulo 3: Validación Integral del Rendimiento y Garantía de Producción

3.1 Pruebas de Simulación en Condiciones Extremas

Antes de la entrega, el molde debe someterse a pruebas completas de producción en nuestra propia plataforma de prueba de moldes. Se utiliza el material acordado con el cliente (incluyendo compuestos con alto porcentaje de material reciclado) para una producción estable de 500 ciclos consecutivos dentro de la ventana de proceso preestablecida. Durante este proceso, se capturan y registran sistemáticamente todos los parámetros clave del proceso, creando la "huella digital del proceso" para ese molde.

Las primeras, intermedias y últimas piezas producidas por el molde se envían al laboratorio para pruebas destructivas. Las pruebas, basadas en estándares de muebles de exterior, incluyen: prueba de carga estática (150% de la carga de diseño, mantenida 24 horas), prueba de fatiga por impacto en el asiento (100,000 ciclos), prueba de choque térmico (-30°C a 70°C, 20 ciclos) y evaluación de envejecimiento acelerado por UV. Todos los datos de las pruebas se archivan como parte central del expediente de calidad de entrega.

3.2 Definición de la Ventana de Proceso y Entrega

Basándonos en los datos de prueba del molde, proporcionamos al cliente un informe detallado de la "Ventana de Proceso del Molde". Este informe no solo proporciona los valores centrales de los parámetros del proceso recomendados, sino que, lo que es más importante, define los límites seguros de cada parámetro (temperatura, presión, velocidad). Este informe es el "manual de instrucciones" del molde, que puede reducir significativamente el tiempo de puesta a punto en la planta del cliente y evitar daños al molde por parámetros incorrectos.

3.3 Diseño para la Mantenibilidad y Estabilidad a Largo Plazo

El diseño del molde incorpora la filosofía de "mantenimiento preventivo". En las áreas propensas al desgaste (como los hombros de los deslizadores, guías de la placa eyectora) se incorporan insertos reemplazables de material resistente al desgaste. Cerca de los pares cinemáticos críticos se diseñan superficies de referencia para facilitar la instalación de comparadores, permitiendo la medición periódica del desgaste. Los circuitos de agua y aire utilizan conexiones rápidas y agrupaciones modulares, permitiendo el mantenimiento y la limpieza sin desmontar completamente el molde.

Conclusión: Transferencia de Valor, desde el Molde de Precisión hasta el Producto Fiable

Este molde para sillas de exterior es, en esencia, un "sistema de conversión" altamente fiable que transforma plástico de ingeniería en un producto duradero de alto rendimiento para exteriores. Su valor no reside en una tecnología única espectacular, sino en el equilibrio, la coordinación y la búsqueda de la excelencia en todos los aspectos: selección de materiales, mecánica estructural, gestión térmica, fabricación de precisión y diseño para la mantenibilidad. A través de un enfoque de ingeniería sistemático, descompone los rigurosos requisitos que el entorno exterior impone a una silla —resistencia a la intemperie, robustez, seguridad, estética— y los traduce en características de ingeniería fabricables, controlables y verificables.

Entregamos no solo un molde capaz de producir piezas conformes, sino una solución completa de producción que incluye estándares de proceso claros, protocolos de mantenimiento y referencias de rendimiento. Garantiza que el cliente pueda lograr rápidamente una producción estable, eficiente y de alta calidad a bajo costo. Cada silla que sale de este molde lleva consigo la misma confiabilidad de ingeniería y compromiso de calidad, resistiendo el paso del tiempo, robusta y consistente, en jardines, terrazas o cualquier espacio exterior.
