Molde de Inyección para Sillón de Plástico de Ocio: Mecánica Estructural, Ingeniería de Sistemas y Detalles del Proceso de Fabricación

I. Introducción

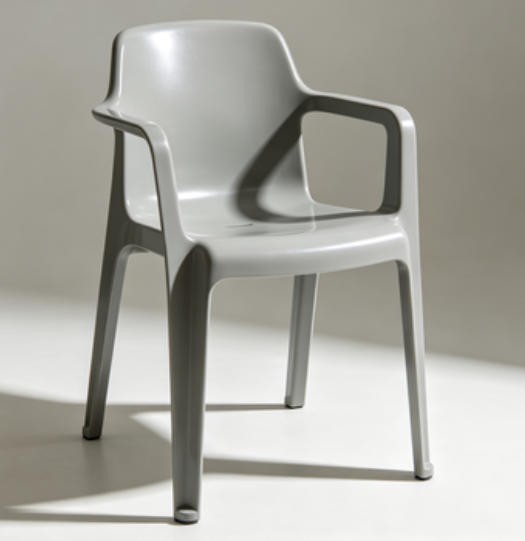

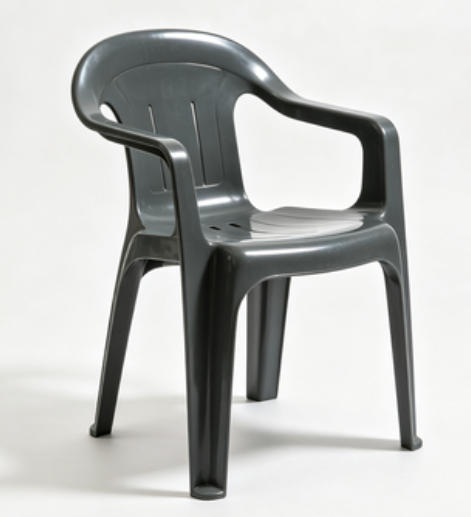

El sillón de plástico de ocio (Leisure Plastic Chair) es uno de los productos industriales más comunes en el mobiliario exterior moderno, locales de hostelería y jardines residenciales. A diferencia de las carcasas electrónicas de precisión o los envases de pared delgada, estas piezas pertenecen a la categoría de piezas estructurales de gran formato y pared gruesa. Una silla de respaldo estándar pesa típicamente entre 1.8 kg y 3.5 kg, con espesores de pared variables entre 3 mm y 6 mm. El diseño debe garantizar que, manteniendo un peso ligero, la silla pueda soportar una carga dinámica superior a 150 kg sin fracturarse ni sufrir deformaciones permanentes.

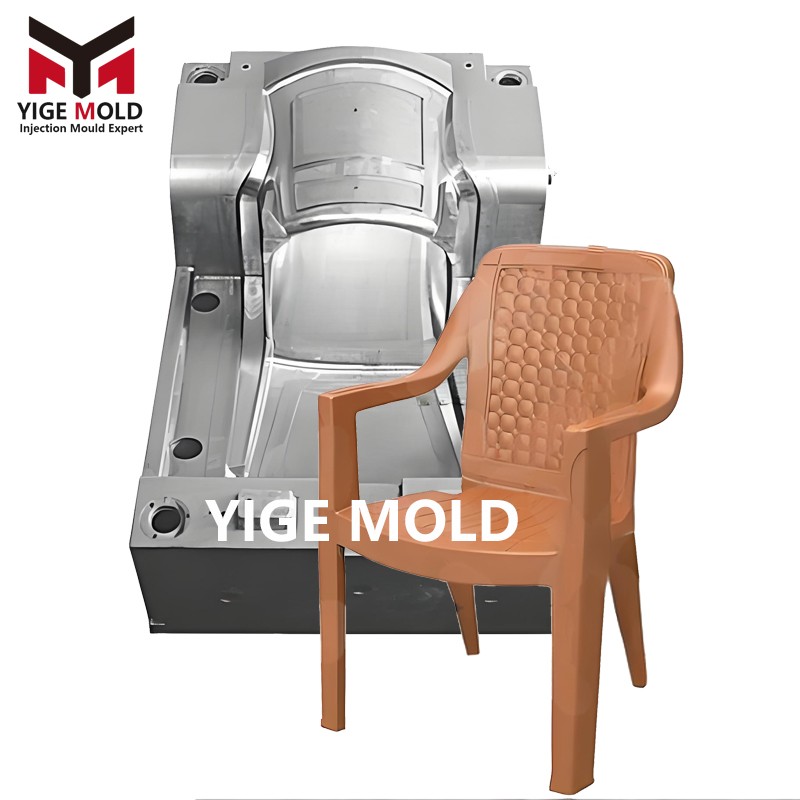

El equipo central para su producción —el molde de inyección para sillones de ocio— representa una de las categorías de moldes de uso general más complejas, que soportan las cargas más severas y poseen la mayor dificultad de fabricación. No es solo una herramienta de conformado, sino un sistema de ingeniería complejo que integra estructuras de cavidad profunda, mecanismos de extracción lateral complejos, sistemas de gestión termodinámica eficientes y movimientos mecánicos pesados. Este artículo abandona las frases de marketing vacías para analizar detalladamente, desde una perspectiva puramente mecánica y de fabricación de moldes, la lógica de diseño y los detalles tecnológicos de este tipo de moldes.

II. Características del Producto y Dificultades de Conformado

Antes de diseñar el molde, es imperativo comprender las características del sillón de ocio:

1. Contradicción entre Superficies Planas y Nervaduras: El asiento y el respaldo son estructuras planas de gran superficie, muy propensas a la deformación por contracción. Para prevenirlo, se deben diseñar densas nervaduras de refuerzo en forma de "X" o rejilla en la parte posterior. Estas nervaduras son profundas y delgadas, presentando los mayores desafíos para el enfriamiento y la ventilación.

2. Estructura en Voladizo: El respaldo suele sobresalir hacia atrás. La zona de unión (parte trasera del asiento y parte inferior del respaldo) es donde se concentran las tensiones máximas, por lo que el molde debe garantizar la resistencia de las líneas de soldadura en esta área.

3. Tolerancia Cero en la Estética: Al ser un producto de consumo visible, la cara frontal (texturizada o brillante) no permite rebabas, marcas de expulsores ni hundimientos. Esto implica que el diseño de la línea de partición y la ubicación de la expulsión deben ser extremadamente discretos.

4. Características del Material: Usualmente se emplea Polipropileno (PP) con aditivos de talco o copolímeros de impacto. El PP tiene una alta tasa de contracción (1.0%-2.0%) y una fluidez media, exigiendo un diseño del sistema de alimentación y control de presión de sostenimiento muy precisos.

III. Diseño Estructural General y de la Base del Molde

3.1 Especificaciones de la Base y Rigidez

Estos moldes están sujetos a cargas extremadamente pesadas. Tomando como ejemplo una silla de 2.5 kg, el área de proyección es grande y la fuerza de expansión generada por la presión de inyección es inmensa.

• Tipo de Base: Se debe utilizar una base de molde reforzada de estructura totalmente abierta con columnas de sujeción grandes o de estructura sin columnas (Tie-bar less), para alojar los enormes mecanismos de deslizamiento lateral.

• Verificación de Rigidez: El espesor de la placa de soporte (Support Plate) es crítico. Si es demasiado delgada, sufrirá deformación elástica (flexión) durante la inyección, provocando rebabas o errores dimensionales. El espesor típico debe estar entre 80 mm y 120 mm, e incluso incorporar columnas de soporte auxiliares (Support Pillars).

3.2 Diseño de la Línea de Partición

La elección de la línea de partición dicta la complejidad del molde.

• Respaldo: Normalmente sigue el contorno exterior más extremo del respaldo para asegurar que la cara visible carezca de líneas de unión.

• Asiento: Suele seguir el contorno exterior de la base. En diseños con reborde (Flange), la línea de partición debe seguir la silueta del mismo, lo que a menudo resulta en complejas superficies de sellado curvadas.

IV. Sistema de Alimentación: Canal Caliente y Control de Válvulas

Debido al gran peso de la pieza y la alta relación de flujo, el canal frío es obsoleto; la solución estándar es el Sistema de Canal Caliente Multiboca con Control Secuencial.

4.1 Distribución de las Compuertas

• Inyección de Punto Único: Solo viable para taburetes muy pequeños.

• Inyección de Dos Puntos: La disposición más común. Una compuerta inyecta en la parte delantera del asiento y otra en la parte trasera o base del respaldo. Esto equilibra el llenado y previene la falta de material en el extremo del respaldo.

• Tres Puntos o Más: Para tumbonas de gran tamaño o sillas monolíticas.

4.2 Compuerta de Válvula (Valve Gate)

El molde debe usar obligatoriamente canal caliente con aguja de válvula.

• Control Secuencial: Primero se abre la compuerta principal para llenar el asiento; cuando el material está a punto de llegar al respaldo, se abre la compuerta del respaldo. Esto evita eficazmente las líneas de soldadura frías en el extremo del flujo.

• Protección de Sellado: La aguja cierra tras el sostenimiento, asegurando una superficie plana en la entrada y evitando hilos de material que puedan afectar la estética o rasgar la ropa.

V. Componentes de Conformado: Cavidad y Núcleo

5.1 Cavidad (Cavity)

La cavidad suele ser un bloque masivo de acero (P20 o 718H) que, tras el mecanizado grueso y semifino, se vacía internamente en las zonas no estructurales para reducir el peso antes del acabado.

• Texturizado: La cara frontal suele tener texturas de imitación rattán, madera o satinado. La superficie de la cavidad requiere grabado químico (Etching). Esto exige una pureza extrema del acero; cualquier impureza provocará manchas en la textura.

• Ventilación: Se deben fresar ranuras de ventilación profundas (0.02mm-0.03mm) en la línea de partición, especialmente en el borde frontal del asiento y la parte superior del respaldo, que son zonas críticas de atrapamiento de aire.

5.2 Núcleo (Core)

Es la parte más compleja del molde, ya que contiene todas las nervaduras de refuerzo.

• Diseño de Nervaduras: Las ranuras para las nervaduras en el núcleo son muy profundas y estrechas (profundidad 20-40mm, anchura 3-5mm). Son difíciles de mecanizar y su disipación de calor es deficiente.

• Diseño Modular (Insertos): Para facilitar el mecanizado y el mantenimiento, las nervaduras no se suelen fresar en masa, sino que se diseñan como insertos independientes (Insert Design). Entre ellos se colocan juntas de silicona de alta temperatura para prevenir fugas de agua.

VI. Mecanismos de Extracción Lateral: El Alma del Molde

La característica definitoria de estos moldes son los grandes deslizadores laterales (slides).

6.1 Deslizador de los Brazos (Armrest Slide)

La gran mayoría de los sillones tienen los brazos con contrasalidas laterales. El molde requiere dos deslizadores gigantescos a ambos lados.

• Sistema de Accionamiento: Típicamente se usa espiga angular (Angle Pin) + placa de desgaste (Wear Plate). Dado que el deslizador pesa cientos de kilogramos, el diámetro de la espiga debe ser robusto (generalmente > φ40mm) y debe ir acompañado de muelles de pre-carga para evitar que el peso del deslizador lo deforme y bloquee la espiga.

• Cuña de Bloqueo (Heel Block): El deslizador debe soportar una presión lateral inmensa durante la inyección; la espiga angular por sí sola no puede resistirla. Es obligatorio diseñar cuñas de bloqueo robustas detrás del deslizador.

6.2 Deslizadores de Patas y Falda

Si las patas son expansivas o hay elementos decorativos (falda), también se requerirán deslizadores en la parte delantera y trasera. Los moldes complejos pueden tener 4 o incluso 6 deslizadores actuando simultáneamente.

6.3 Extracción Retardada

Para evitar deformaciones, a veces se diseñan mecanismos de extracción retardada, donde el deslizador permanece quieto momentáneamente al abrir para permitir que el núcleo se libere ligeramente antes de extraerse, evitando así dañar la pieza.

VII. Sistema de Enfriamiento: El Factor Decisivo

El tiempo de enfriamiento representa más del 60% del ciclo de moldeo. Si las zonas gruesas del PP no se enfrían completamente, la pieza saldrá blanda y colapsará.

7.1 Enfriamiento del Núcleo (Profundo)

Este es el mayor desafío. El interior del núcleo es estrecho y está dividido por nervaduras.

• Enfriamiento con Deflectores (Baffle Cooling): Perforar un orificio ciego en el centro de la nervadura e insertar una placa divisora para forzar al agua a subir por un lado y bajar por el otro, creando un flujo en "U".

• Berilio-Cobre (Beryllium Copper): En el fondo de nervaduras profundas donde no se puede mecanizar agua, se insertan insertos de berilio-cobre. Este material conduce el calor rápidamente hacia las zonas con circuitos de agua cercanas.

• Circuitos en Espiral: En las zonas más gruesas del asiento, se utilizan canales helicoidales que envuelven la zona para un enfriamiento uniforme de 360 grados.

7.2 Enfriamiento de la Cavidad

Se disponen circuitos rectos o conformados cerca de la superficie. En superficies texturizadas, una diferencia de temperatura provocará inconsistencias en el brillo (color doble), por lo que la variación térmica debe controlarse dentro de 3°C.

7.3 Enfriamiento de los Deslizadores

Los masivos deslizadores de los brazos también deben refrigerarse internamente, conectando los circuitos al exterior mediante juntas rotativas (Rotary Joints).

VIII. Sistema de Expulsión: Prevención de Daños y Deformaciones

Aunque el PP es grueso, es un material relativamente blando. Una expulsión incorrecta provocará fácilmente marcas blancas o perforaciones.

8.1 Distribución de Espigas Expulsoras

• Principio de Evasión: Las espigas nunca deben empujar sobre la raíz de una nervadura (riesgo de marca blanca), sino sobre el extremo de la nervadura o en zonas de mayor espesor.

• Multipunto Equilibrado: Una silla típica requiere de 20 a 40 espigas expulsoras distribuidas alrededor de la base del asiento y parte inferior del respaldo.

8.2 Expulsión por Barra (Stripper Bar)

Para sillas con bases totalmente cerradas, las espigas no bastan. Se requiere una barra expulsora en el perímetro inferior de la silla, que actúe como dedos empujando el borde de la pieza para evitar tensiones concentradas.

8.3 Mecanismo de Retorno Anticipado (Early Ejector Return)

Como los deslizadores entran lateralmente, si la placa expulsora no ha retrocedido completamente, el deslizador chocará y romperá las espigas. El mecanismo de retorno anticipado (mediante sensores de proximidad o enlaces mecánicos) es un dispositivo de seguridad indispensable.

IX. Selección de Materiales y Tratamientos Térmicos

Punto Clave: Como estas sillas se usan al aire libre, el material suele contener inhibidores UV, lo que acelera la corrosión del molde. Por ello, la superficie de la cavidad debe ser nitrurada o cromada para mejorar la resistencia química.

X. Flujo de Proceso de Fabricación

1. Análisis de Moldeo (Moldflow): Simular llenado, sostenimiento, enfriamiento y deformación. Predecir la ubicación de las líneas de soldadura y calcular la compensación de contracción.

2. Mecanizado Grueso: Fresado de la base y bloques de cavidad/núcleo en fresadoras de pórtico, dejando un margen de 3-5mm.

3. Tratamiento Térmico: Para aceros H13, realizar temple al vacío y triple revenido para eliminar tensiones internas.

4. Mecanizado Semifino: Fresado de alta velocidad (HSM) para dejar un margen de 0.3-0.5mm para el acabado.

5. Acabado (Finishing): Uso de fresas de diamante con estrategias de mecanizado de alta velocidad para garantizar la calidad superficial.

6. Perforación Profunda: Mecanizado de circuitos de enfriamiento con taladros profundos (gun drilling) asegurando rectitud.

7. Electroerosión (EDM): Para el fondo de nervaduras profundas y radios internos inaccesibles.

8. Montaje y Ajuste: Ensamblaje de deslizadores, espigas y sistema de expulsión. Realizar prueba de azul (Blue Match) para verificar que la superficie de partición tenga un contacto del 90% o más.

9. Prueba de Moldeo (Trial Run): Producción de prueba en la máquina inyectora. Verificación de dimensiones, estética y función (test de carga). Ajuste de parámetros de presión para eliminar hundimientos y ajuste del tiempo de enfriamiento para controlar la deformación.

XI. Defectos Comunes y Soluciones

• Hundimientos (Sink Marks): Muy comunes en la zona de asiento.

  • Solución:Aumentar la presión y tiempo de sostenimiento; reforzar el enfriamiento local del núcleo; aumentar la densidad de nervaduras si el diseño lo permite.

• Deformación (Warping): El frente de la silla se levanta o el respaldo se inclina hacia atrás.

  • Solución:Ajustar la temperatura del molde para equilibrar la contracción; verificar que la expulsión sea simultánea y equilibrada.

• Líneas de Soldadura (Weld Lines): Visibles en el respaldo.

  • Solución:Subir la temperatura del molde y del material; aumentar la presión de respaldo; mejorar la ventilación; usar control secuencial de válvulas.

• Rebabas (Flash): En la línea de partición o uniones de deslizadores.

  • Solución:Verificar la paralelidad de la prensa y la base del molde; comprobar que la fuerza de cierre sea suficiente; rectificar la superficie de partición.

XII. Conclusión

El molde de inyección para sillones de ocio, lejos de ser solo una herramienta para fabricar una silla, es la prueba definitiva de la capacidad integral de un fabricante de moldes. Exige que el diseñador domine la mecánica estructural, la termodinámica y la ciencia de materiales; requiere que el ingeniero de fabricación maneje equipos de gran formato con precisión micrométrica; y necesita que el equipo de gestión coordine complejas cadenas de suministro. Detrás de una buena silla, siempre hay un molde de diseño excelente, fabricado con rigor, con un enfriamiento eficiente y una expulsión estable. En el futuro, con el aumento de la demanda de ergonomía, los moldes para sillas de cuerpo completo serán aún más complejos, profundizando en la aplicación de tecnologías como el enfriamiento conformado y el microespumado.
