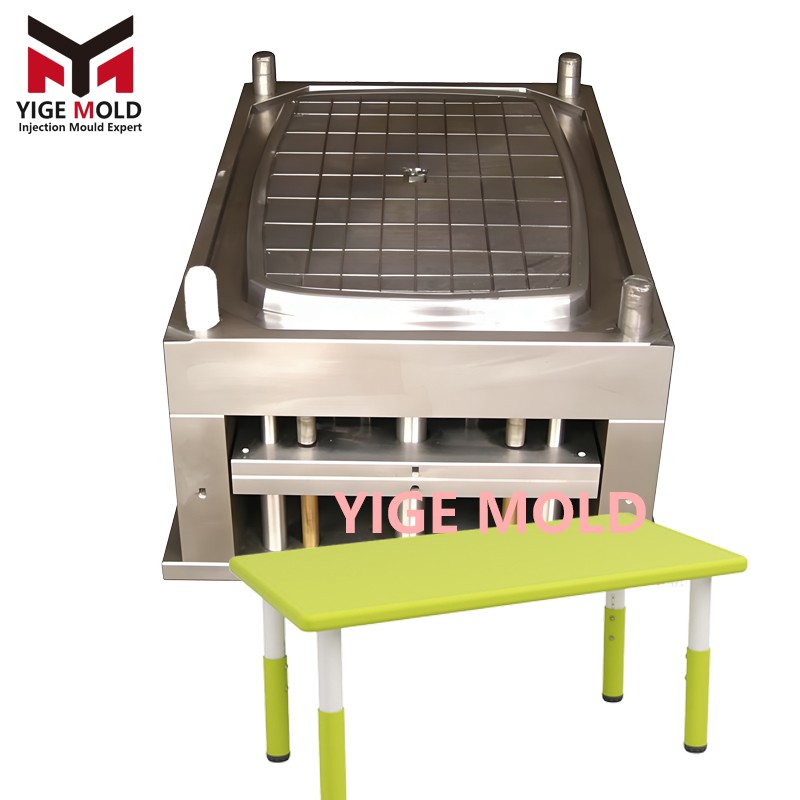

Molde de mesa plástica plegable
Moldes para Mesas Plegables de Plástico: La Fusión Perfecta entre Inyección de Pared Delgada de Gran Formato y Mecanismos de Precisión
En los modernos escenarios de actividades al aire libre, celebraciones de banquetes y diversos entornos comerciales temporales, las mesas plegables de plástico se han convertido en muebles estandarizados indispensables, gracias a sus características de ligereza, durabilidad y facilidad de almacenamiento. El núcleo que sustenta esta enorme cadena industrial es precisamente el molde para mesas plegables de plástico, un equipo de altísimo contenido tecnológico. No se trata simplemente de un equipo de inyección sencillo, sino de la culminación de la tecnología de moldeo de paredes delgadas de gran formato y el diseño de mecanismos de enlace mecánico de precisión. Interpreta a la perfección cómo garantizar una ligereza extrema del producto mientras se le otorgan una excelente capacidad de carga y una estructura funcional flexible.
I. Desafíos Estructurales del Moldeo de Pared Delgada de Gran Formato y Optimización Topológica
La característica más notable de los moldes para mesas plegables de plástico radica en su enorme área de proyección combinada con un espesor de pared relativamente delgado. Una mesa plegable estándar de 1.8 metros a menudo necesita mantener una planitud y una resistencia a la flexión extremadamente altas bajo un espesor de pared muy reducido. Para superar problemas como la deformación por alabeo, las marcas de hundimiento y la insuficiente resistencia de las líneas de soldadura, que aparecen con facilidad en piezas de pared delgada de gran formato durante el proceso de inyección, los diseñadores de moldes deben llevar a cabo una optimización topológica precisa.
En el diseño de la cavidad del molde, el fondo del tablero de la mesa suele estar cubierto por una rejilla de nervaduras de refuerzo extremadamente compleja y científica, en forma de panal o de cruz. Estas nervaduras no solo actúan como soporte físico, sino que también sirven como "autopistas" para el flujo del fundido durante la inyección, guiando la materia prima plástica para que llene rápidamente cada rincón del tablero. Al mismo tiempo, para hacer frente a las condiciones de inyección de alta presión y alta temperatura, los aceros para moldes suelen seleccionarse entre aceros pre-endurecidos de alta dureza y alta resistencia al desgaste (como P20 o 718H), sometidos a un pulido fino o tratamiento de texturizado para garantizar que el tablero presente una apariencia de alta calidad, ya sea lisa o con efecto de veta de madera.
II. Mecanismos de Enlace Complejos y Sistema de Correderas
El alma de una mesa plegable reside en su función de "plegado", y este es precisamente el eslabón más desafiante en el diseño del molde. Las patas de la mesa, las piezas de conexión y las complejas estructuras de bisagras significan que el interior del molde debe contener múltiples conjuntos de mecanismos de correderas de gran carrera y sistemas de eyectores inclinados de precisión.
Al moldear las zonas de conexión entre las patas y el tablero, el molde debe reservar con precisión orificios para bisagras, posiciones de trabas y ranuras de tope. El desmoldeo de estas zonas a menudo presenta socavados (Undercut), lo que hace inviable el método de eyección tradicional. Por ello, los ingenieros de moldes diseñan correderas hidráulicas o mecánicas extremadamente precisas. Estas correderas deben retroceder siguiendo una secuencia temporal y una trayectoria espacial estrictas en el instante de apertura del molde, garantizando no solo que el producto se desmoldee sin problemas, sino también que los orificios de las bisagras moldeados posean una coaxialidad y una precisión dimensional extremadamente altas. Esto asegura que la mesa plegable siga siendo suave y estable tras miles de usos de apertura y cierre. Además, algunos moldes de alta gama adoptan sistemas de núcleos intercambiables, lo que permite cambiar rápidamente en el mismo bastidor del molde para producir accesorios de patas de diferentes alturas o estilos, mejorando enormemente la flexibilidad de producción.
III. Sistema de Canal Caliente y Tecnología de Enfriamiento Equilibrado
Para mesas plegables de dimensiones gigantescas, el diseño del sistema de inyección (sistema de colada) determina directamente la tasa de productos buenos. Los moldes modernos para mesas plegables de plástico adoptan universalmente sistemas de canal caliente con válvulas de aguja de múltiples puntos. Mediante un avanzado análisis de flujo de molde (Moldflow), los ingenieros distribuyen científicamente las boquillas calientes en el centro de受力 (centro de受力) y en las zonas periféricas del tablero, asegurando que el plástico fundido llene instantáneamente toda la cavidad con una presión equilibrada y un estrés interno extremadamente bajo. Este diseño no solo elimina eficazmente las líneas de soldadura provocadas por recorridos largos, sino que también reduce enormemente la demanda de fuerza de bloqueo de la inyectora.
Al mismo tiempo, la disposición del sistema de enfriamiento es clave para determinar la eficiencia de producción. Debido a la gran superficie del tablero, un enfriamiento desigual provocaría fácilmente la torsión del producto terminado. El interior del molde suele diseñar circuitos de enfriamiento conformales extremadamente densos, especialmente en las zonas con nervaduras densas y mayor espesor de pared, donde se utilizan pozos de agua con deflectores o circuitos de agua en espiral para un enfriamiento focalizado. Mediante el control preciso de la temperatura con medios de enfriamiento en circulación, se disipa el calor de forma rápida y uniforme, reduciendo drásticamente el ciclo de moldeo (que de otro modo duraría varios minutos). Esto mejora significativamente la rentabilidad de la producción en masa, al tiempo que garantiza una cristalización uniforme en todas las partes del producto.
IV. Sistema de Ventilación Extremo y Control de la Calidad Estética
El tablero de una mesa plegable de plástico tiene una superficie enorme, y durante el proceso de llenado por inyección, queda atrapada una gran cantidad de aire dentro de la cavidad. Si la ventilación no es adecuada, es muy probable que aparezcan defectos graves en la superficie del producto, como quemaduras, burbujas o llenado incompleto. Por lo tanto, el diseño del sistema de ventilación en los moldes de alta gama para mesas plegables es extremadamente riguroso. Generalmente, en los cuatro lados del molde y en los extremos del flujo del fundido, se disponen múltiples filas de ranuras y orificios de ventilación de precisión, asegurando que el aire natural dentro de la cavidad pueda ser expulsado de forma rápida y completa mientras el fundido plástico llena a alta velocidad.
Además, para satisfacer la alta demanda de los consumidores en cuanto a la calidad de los muebles, el proceso de tratamiento de superficies de la cavidad del molde también es muy refinado. Además del pulido espejo básico para presentar un tablero liso y delicado, los moldes modernos también utilizan tecnología de texturizado químico de alta precisión para tallar vetas de madera realistas, texturas tipo "piel de lychee" o texturas antideslizantes en la superficie de la cavidad. Esto no solo mejora la estética del producto y oculta leves marcas de flujo que el material plástico pueda producir, sino que también otorga a la mesa plegable una mayor practicidad y resistencia al desgaste.
V. Estándares de Fabricación Rigurosos y Control de Detalles
La fabricación de moldes para mesas plegables de plástico es una prueba límite para las tecnologías tradicionales de mecanizado de precisión. Debido a la enorme superficie del tablero, el molde debe estar equipado con un sistema de eyección extremadamente equilibrado. En la distribución de los eyectores (pasadores de eyección), los ingenieros realizan cálculos mecánicos rigurosos para asegurar que, en el instante del desmoldeo, la fuerza de eyección se distribuya uniformemente en cada punto de del tablero. Esto evita deformaciones en los bordes exteriores del producto, roturas o evidentes marcas blancas de tensión causadas por una localizada excesiva.
