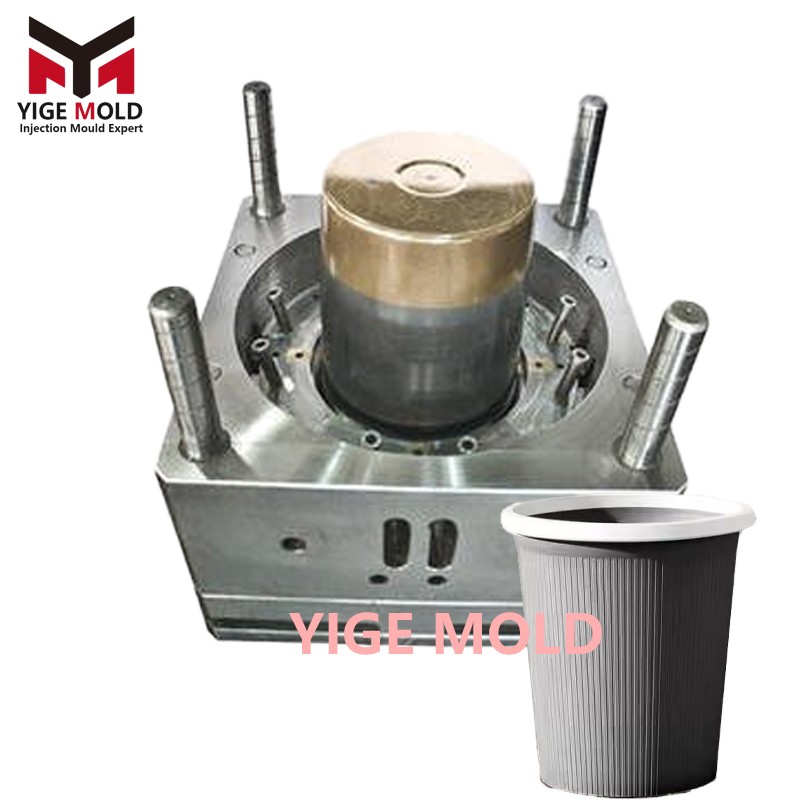

Molde de Inyección para Cubo de Basura de Dormitorio: La Filosofía de la Micro-estética y el Conformado de Alta Velocidad

I. Introducción: De "Recipiente" a "Elemento de Decoración"

La definición del cubo de basura de dormitorio está experimentando una transformación sutil. Ya no es simplemente un receptáculo de desechos, sino una parte integral de la decoración de la habitación. Este cambio de paradigma impone requisitos casi estrictos al molde de inyección en términos de estética. Si los moldes industriales pesados son "esculturas" que buscan la fuerza bruta, el molde para cubos de dormitorio es un "micro-tallado" que persigue la perfección extrema.

Estos moldes sirven para piezas de pequeño formato (3L a 8L) con paredes delgadas, a menudo comprimidas hasta el límite de 1.2 mm a 2.0 mm de espesor. A esta escala, la lógica del diseño ya no es simplemente "llenar de plástico", sino que se convierte en un arte relacionado con la dinámica de flujo, la eficiencia de transferencia térmica y la replicación microscópica de la superficie. Cualquier desalineación mínima de la línea de partición, una ventilación deficiente o marcas de expulsión se expondrán de manera evidente en esta fina pared de plástico.

Este artículo abandona el paradigma tradicional de las instrucciones de moldeo para deconstruir el núcleo tecnológico del molde para cubos de dormitorio desde la perspectiva de la micro-fabricación, la ingeniería de superficies de materiales y el moldeo automatizado.

II. Dificultades de Conformado Microscópico: El Desafío del Límite de la Pared Delgada

2.1 Relación Longitud-Espesor (Flow Length Ratio)

El cubo de dormitorio es una pieza típica de "pared delgada y cavidad profunda". Tomando como ejemplo un cubo estándar de 5L con un espesor de pared de 1.5 mm, la distancia de flujo supera los 300 mm, con una relación de flujo muy superior a la de la inyección convencional. Esto significa que el material fundido enfrenta un alto calor de cizallamiento y una caída de presión durante el llenado.

• Efecto de Congelación: El frente del material se congela fácilmente al entrar en contacto con la pared fría del molde, provocando un "Short Shot" (falta de llenado).

• Contramedida de Diseño: El sistema de canales debe adoptar un diseño de pozo de material frío integral y compuertas de gran tamaño para asegurar el llenado en un tiempo extremadamente corto.

2.2 Precisión de Replicación de Superficie (Surface Replication)

Los cubos de dormitorio suelen utilizar texturas de imitación rattán, grano de lichi o acabado mate suave al tacto. La profundidad de la textura microscópica en el molde suele estar entre Ra 0.5μm y 3.0μm.

• Dificultad de Replicación: El trayecto de compactación en piezas de pared delgada es largo y la presión en la cavidad decae rápidamente, lo que hace que la textura del molde sea difícil de replicar completamente en el producto (fenómeno conocido como "empañamiento" o "ghosting").

• Contramedida de Diseño: Es obligatorio calcular con precisión la curva de sostenimiento, utilizando compuertas de válvula para realizar un sostenimiento multietapa, garantizando que la presión en la cavidad sea siempre superior a la presión de expansión del plástico antes de la solidificación.

III. Estructura del Molde: Equilibrio Multicavidad y Posicionamiento de Precisión

3.1 Ritmo de Alta Frecuencia (1出4)

Para diluir el bajo coste unitario, estos moldes adoptan universalmente la configuración de 4 cavidades (4+4) o incluso mayor. Esto plantea nuevos retos:

• Equilibrio de Canales (Flow Balance): Se debe adoptar un diseño de canales simétricos tipo H, con tolerancias controladas dentro de ±0.02 mm, para evitar el fenómeno de "rebabas en una cavidad y falta de material en otra".

• Rigidez de la Base: El ciclo de apertura y cierre de alta frecuencia (4-6 veces por minuto) es una prueba extrema para la fatiga de la base del molde. Se requiere el uso de bases de acero pre-endurecido (como 718H) y el aumento de columnas de soporte auxiliares en el centro del molde para evitar que la placa de sujeción se hunda bajo la presión de inyección a largo plazo.

3.2 El Arte Invisible de la Línea de Partición

El requisito estético exige "cero defectos", por lo que el diseño de la línea de partición debe seguir el principio de invisibilidad:

• Estructura de Penetración Total: Utilizar el borde de la base o las ranuras decorativas como línea de partición, asegurando que la superficie cilíndrica del cubo esté libre de cualquier línea de unión.

• Planos de Cierre de 3 Grados: Diseñar planos de cierre con un ángulo superior a 3° para evitar el choque directo que pueda astillar la cavidad.

IV. Sistema de Alimentación: Canal Caliente y Tecnología Sin Marcas

4.1 Necesidad de la Compuerta de Válvula (Valve Gate)

La base del cubo de dormitorio suele ser visible, por lo que el vestigio de un canal frío es inaceptable.

• Control Secuencial: Se utiliza el "Sequential Valve Gate". Al inicio del llenado, todas las agujas se abren simultáneamente; al final, se cierran las agujas distantes, utilizando el sostenimiento proximal. Esto elimina eficazmente las líneas de soldadura.

• Ubicación de la Compuerta: Se prefiere la inyección central en la base. Si se utiliza una entrada excéntrica, se debe calcular el ángulo de convergencia del material para evitar que la línea de soldadura caiga en el centro visual.

4.2 Limitaciones de la Compuerta Subterránea (Cold Runner)

Para productos de gama baja, todavía se utiliza la compuerta subterránea (Sub-gate).

• Tecnología de Auto-corte: Diseñar una estructura de túnel que aproveche el movimiento de expulsión para cortar automáticamente el material. Sin embargo, esto deja una pequeña protuberancia en la base y tiende a dañar la textura cercana a la compuerta.

V. Piezas de Conformado: Pureza del Acero e Ingeniería de Superficies

5.1 Cavidad: El Espejo de la Estética

La apariencia del cubo depende de la cavidad.

• Selección del Acero: Se debe elegir un acero de espejo de alta pureza. Se recomienda ASSAB S136 SUPER o DAIDO NAK80. Los aceros P20 convencionales, debido a sus impurezas, presentan "poros" o "puntos brillantes" después del grabado químico.

• Replicación de Textura: Antes del grabado, la superficie de la cavidad debe pulirse hasta al menos SPI A2 (Ra 0.1μm). Un sustrato rugoso provocará un grabado opaco y desigual.

5.2 Núcleo: La Pesadilla de la Cavidad Profunda y Delgada

• Problema de la Relación de Aspecto: La relación longitud-diámetro del núcleo suele ser mayor a 5:1, y es extremadamente susceptible a la flexión bajo la presión de inyección, lo que causa espesores de pared desiguales.

• Refuerzo de Material: El núcleo debe ser de SKD61 y someterse a un tratamiento de nitruración, elevando la dureza superficial a HV 900 o más, para evitar el desgaste causado por el arrastre de fibras de vidrio o cargas minerales en el PP.

VI. Gestión Termodinámica: La Carrera de Enfriamiento en Milisegundos

El ciclo de moldeo objetivo para estos cubos suele establecerse entre 10 y 14 segundos. El enfriamiento ocupa el papel absoluto.

• Efecto "Isla de Calor" del Núcleo: El núcleo está completamente envuelto por plástico y la disipación de calor es extremadamente difícil, siendo el culpable principal del sobrecalentamiento del molde.

  • Insertos de Berilio-Cobre: Esta es la solución estándar de la industria. Se reemplaza la cabeza del núcleo con Berilio-Cobre (conductividad térmica 3 veces superior al acero), que transfiere rápidamente el calor a los circuitos de enfriamiento traseros.

• Enfriamiento Conformado: Para moldes de alta gama, la pared exterior de la cavidad debe fabricarse mediante impresión 3D de metal para crear circuitos de enfriamiento que se adapten exactamente al contorno del cubo, controlando la diferencia de temperatura dentro de ±1°C y eliminando la deformación elíptica.

VII. Sistema de Expulsión: Sin Marcas y Anti-deformación

7.1 Expulsión por Placa (Stripper Plate)

Es la "joya de la corona" de estos moldes.

• Principio: Utiliza una placa expulsora anular que empuja sincrónicamente el borde interior de la base del cubo para separarlo del núcleo.

• Ventaja: Gran área de fuerza, sin marcas de espigas, preservando la integridad de la textura.

• Precisión de Ajuste: La holgura entre la placa expulsora y el núcleo debe controlarse en 0.01mm - 0.015mm. Una holgura excesiva produce rebabas; una insuficiente causa agarrotamiento por fricción.

7.2 Ruptura de Vacío Asistida por Aire

La descompresión negativa es extremadamente fuerte al desmoldar piezas de pared delgada.

• Micro-orificios de Soplado: Se instalan orificios de Φ1.0mm - Φ1.5mm conectados a aire comprimido en el interior del núcleo. Una ráfaga de aire al inicio de la apertura rompe el vacío instantáneamente, evitando que el cubo se aplaste.

VIII. Ventilación: La Línea de Vida Ignorada

Bajo el llenado de alta velocidad, la ventilación deficiente es la causa principal de rechazo.

• Ventilación en Partición: Fresar ranuras de ventilación de 0.015mm - 0.02mm de profundidad en la línea de partición de la boca. Nota: La profundidad debe ser inferior al valor de rebaba del plástico (PP ~0.03mm), de lo contrario se producirán fugas de material.

• Acero Poroso: Insertar acero poroso en las zonas profundas del núcleo o zonas densas de textura para evacuar el aire mediante micro-poros.

IX. Proceso de Fabricación y Control de Tolerancias

X. Análisis Profundo de Defectos Comunes

1. Textura "Fantasma" (Ghosting): La textura del producto parece brillante y opaca intermitentemente.

   • Causa:Ventilación deficiente o presión de sostenimiento insuficiente.

   • Solución:Profundizar ranuras de ventilación; optimizar la curva de sostenimiento para asegurar una presión uniforme.

2. Ovalización de la Boca: La boca se aplasta y la tapa no encaja.

   • Causa:Enfriamiento desigual (gran diferencia de temperatura entre cavidad y núcleo) o expulsión desincronizada.

   • Solución:Equilibrar la temperatura del molde; verificar el paralelismo de la placa expulsora.

3. Halo en la Compuerta (Gate Blush): Aparece un círculo blanquecino y nebuloso alrededor de la entrada.

   • Causa:Excesivo calor de cizallamiento o cierre prematuro de la aguja de válvula.

   • Solución:Reducir la velocidad de inyección; retrasar el tiempo de cierre de la válvula.

XI. Conclusión

Aunque pequeño, el molde para cubos de basura de dormitorio es un epítome de la tecnología de inyección de plásticos. Exige que el diseñador encuentre el soporte estructural en paredes extremadamente delgadas, persiga la estabilidad dimensional en un enfriamiento de milisegundos y replique el valor estético en texturas microscópicas.

El futuro de estos moldes se centrará más en la aplicación de materiales no pintados (Non-painting PP), lo que plantea requisitos aún más altos para el nivel de pulido de la superficie del molde y el sistema de ventilación. Solo aquellos fabricantes de moldes que dominen la micro-precisión, el control secuencial de canales calientes y la ingeniería de texturas superficiales podrán destacarse en este nicho, convirtiendo un pequeño molde de cubo de basura en una pieza industrial de precisión.
