Moldes para Cubos de Basura con Tapa Abatible: El Arte de la Inyección con Núcleo Plegable y Enlace Preciso

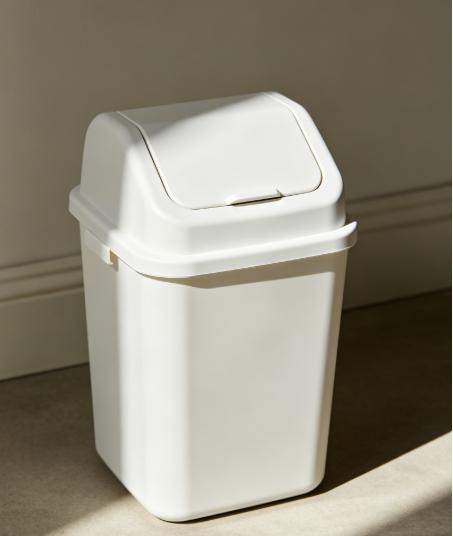

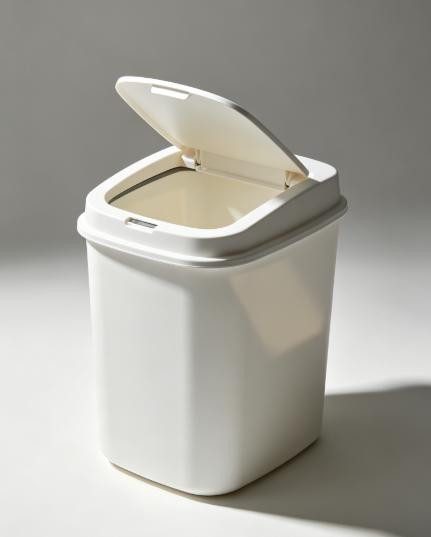

El cubo de basura con tapa abatible (también conocido como cubo con tapa integral) es un producto de inyección extremadamente común en los artículos para el hogar. Su característica estructural más destacada es que el cuerpo y la tapa están conectados mediante una bisagra. Aunque este diseño integral ofrece una gran conveniencia al usuario, plantea enormes desafíos técnicos al moldeo y desmoldeo: dado que el diámetro de la tapa suele ser mayor que el cuello del cuerpo del cubo y está conectada a él, no se puede expulsar directamente como una caja convencional. Por lo tanto, el diseño y la fabricación de moldes para cubos de basura con tapa abatible es, en esencia, una forma de arte industrial centrada en el "plegado espacial" y el "enlace preciso".

El Núcleo del Desafío: El Diseño Ingenioso del Núcleo Plegable (Mecanismo de Plegado)

La parte más crítica y técnicamente compleja de estos moldes es, sin duda, el mecanismo de "núcleo plegable" (conocido en la industria como núcleo plegableo mecanismo de plegado) que resuelve el problema del desmoldeo de la tapa integral.

Durante el proceso de inyección, el núcleo del molde debe expandir el cuerpo y la tapa para darles forma. Sin embargo, en el momento de la apertura del molde y la expulsión del producto, dado que las dimensiones del contorno de la tapa son mayores que el orificio de desmoldeo del cuerpo, si el núcleo permanece rígido, la tapa quedaría atrapada irremediablemente. El diseño del núcleo plegable resuelve esta contradicción de forma ingeniosa. Consta típicamente de dos o más módulos metálicos de precisión que, durante el cierre del molde y la inyección, se bloquean firmemente mediante cuñas inclinadas o mecanismos hidráulicos para formar una cavidad interna completa. En el instante crítico del desmoldeo, este mecanismo, accionado por cilindros hidráulicos o columnas de guía inclinadas, se contrae, pliega o inclina hacia el interior siguiendo una trayectoria predeterminada. Esto reduce instantáneamente el contorno general del núcleo, permitiéndole pasar a través de la conexión entre la tapa y el cuerpo, de modo que el producto se desprenda sin ningún daño.

Este mecanismo de plegado exige una sincronización temporal extremadamente alta; un segundo de anticipación o retraso podría provocar un grave accidente de "colisión de moldes". Por ello, los diseñadores deben realizar rigurosas simulaciones de movimiento en software 3D para garantizar que el acoplamiento entre correderas, cuñas y cilindros sea perfecto.

Optimización de la Estructura del Molde y el Sistema de Colada

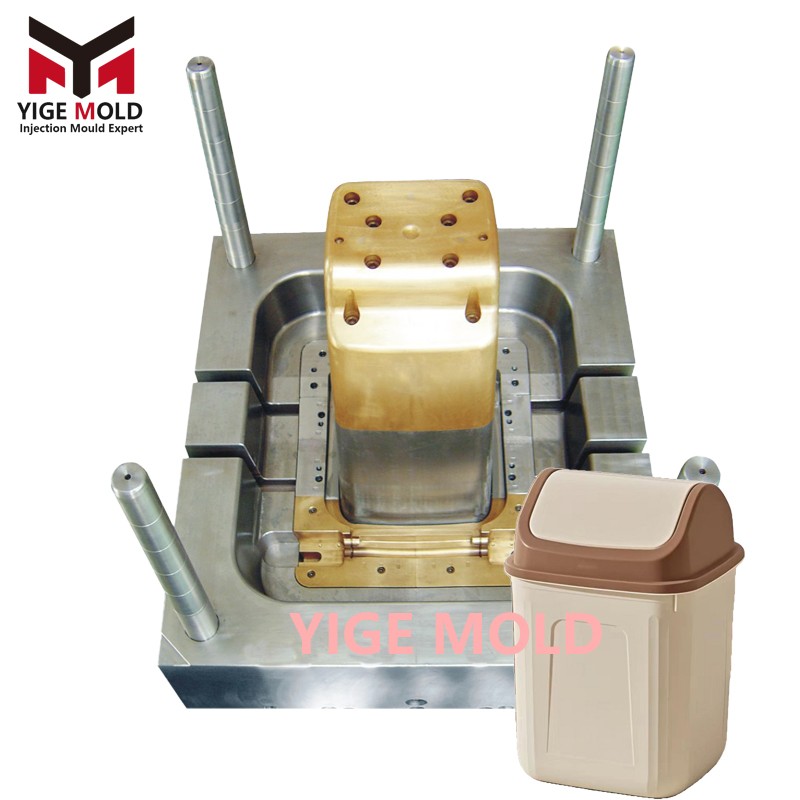

Más allá del mecanismo central de plegado, un molde de alta calidad para cubos abatibles presta gran atención a la estructura general.

En cuanto al diseño de la superficie de partición (parting line), se emplea comúnmente un partición vertical, con la línea de separación extendiéndose a lo largo del contorno lateral del cuerpo y la tapa. Para asegurar el sellado hermético y la estética cuando la tapa está cerrada, la superficie de partición del molde debe mecanizarse con precisión extrema, garantizando una línea de cierre fina, plana y sin rebabas.

Respecto al sistema de colada, para mejorar la eficiencia de producción y asegurar la uniformidad del grosor de pared del cuerpo, los moldes modernos para estos cubos utilizan ampliamente sistemas de colada caliente. Mediante boquillas tipo aguja (valve gate) para el llenado en múltiples puntos, se puede controlar con precisión la velocidad de llenado y el tiempo de presión de mantenimiento. Esto no solo reduce eficazmente el desperdicio de material de purga, sino que también evita el pandeo del cuerpo o la deformación de la tapa causados por una ubicación de puerta inadecuada. Especialmente para cuerpos con textura antideslizante o refuerzos, la colada caliente asegura que el polímero fundido llene cada rincón de la cavidad, garantizando la resistencia estructural del producto.

Proceso de Fabricación y Selección de Aceros

Como artículo de uso diario de alta frecuencia, la vida útil y la estabilidad del molde para el cubo de basura son cruciales. El molde suele utilizar acero pre-endurecido de alta calidad (como 718H) para la base del molde, mientras que en las áreas críticas del núcleo plegable, correderas y cavidad se emplean aceros con mayor dureza y resistencia al desgaste (como S136 o 2316). Esto se debe a que el mecanismo de plegado realiza movimientos mecánicos complejos en cada ciclo de inyección; el acero debe poseer una resistencia extrema a la fatiga y al desgaste para evitar el desgaste tras cientos de miles de ciclos, lo que podría causar rebabas (flash) o desviaciones dimensionales en el producto.

En el proceso de mecanizado, las superficies de acoplamiento del núcleo plegable suelen requerir corte por electroerosión de hilo (wire EDM) de baja velocidad y rectificado CNC de alta precisión, con holguras de acoplamiento a menudo controladas a nivel micrométrico. Una vez ensamblado, el molde debe someterse a estrictas pruebas de ciclo en vacío, simulando los movimientos de apertura y cierre de la máquina de inyección para asegurar que el mecanismo de plegado funcione suavemente, sin trabas ni ruidos anómalos.

Valor Industrial y Aplicaciones Cotidianas

La fabricación precisa de moldes para cubos de basura con tapa abatible determina directamente la experiencia de uso del producto final. Un cubo producido por un buen molde ofrece un tacto suave al abrir y cerrar la tapa, bisagras duraderas que no se rompen y un cierre hermético entre el cuerpo y la tapa que aísla eficazmente los olores. Desde los cubos domésticos con pedal hasta los cubos de clasificación seca/húmeda, estos moldes, gracias a su ingenioso diseño de desmoldeo plegable, ocupan un lugar irreemplazable en el campo del moldeo por inyección para artículos de uso diario, siendo un modelo paradigmático de la perfecta combinación de principios mecánicos y funcionalidad del producto en la industria de moldes.
