Molde para Silla de Jardín: Ingeniería Sistemática desde la Estética Biomímetica hasta la Mecánica Estructural

I. Introducción: Cuellos de Botella en la Fabricación de Mobiliario Exterior

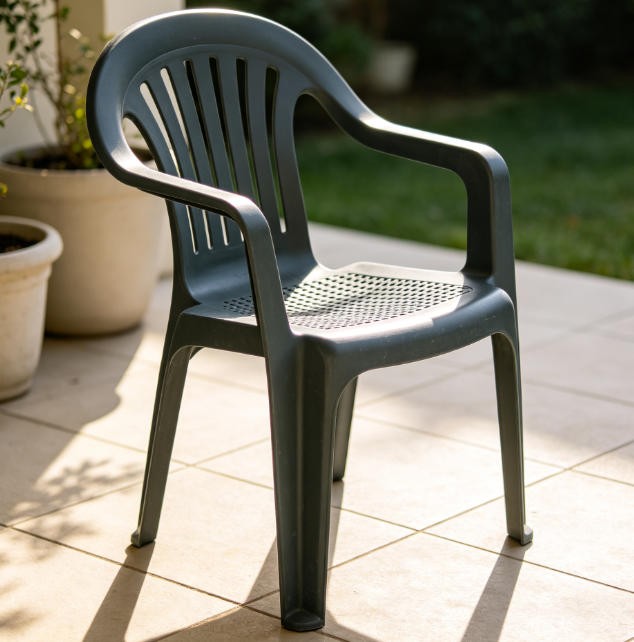

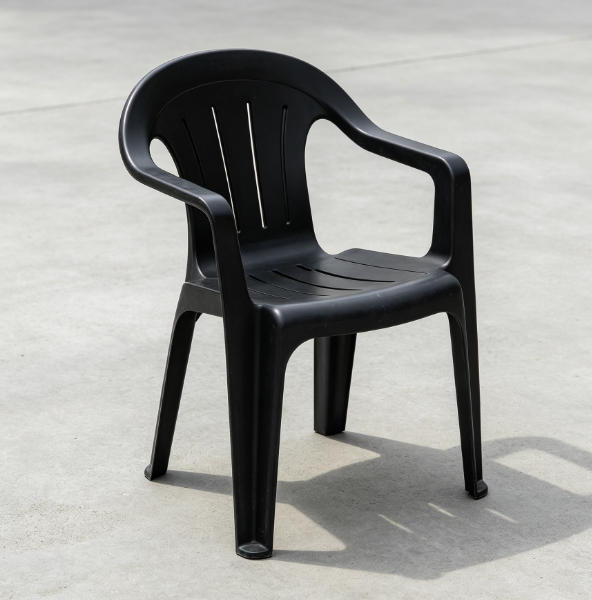

La silla de jardín, como elemento central del mobiliario de ocio y paisajismo exterior, opera en entornos extremadamente exigentes: exposición continua a rayos UV, humedad ambiental, lluvia y cambios térmicos. A diferencia del mobiliario de interior, no solo demanda una estética agradable y líneas fluidas, sino también propiedades físicas superiores en cuanto a resistencia climática, estabilidad UV y robustez mecánica. En el proceso de moldeo por inyección, la silla de jardín se clasifica como una pieza de gran formato, paredes delgadas y geometría compleja asimétrica. El nivel de diseño y fabricación del molde determina directamente el rendimiento productivo, la calidad superficial y la vida útil del producto final. Un molde de alta gama para sillas de jardín representa, en esencia, la convergencia de la ciencia de materiales, la termodinámica, la dinámica de fluidos y el mecanizado de precisión. Este artículo, alejándose de las descripciones técnicas convencionales, analiza desde una perspectiva de ingeniería los principios de diseño y los secretos manufactureros de los moldes modernos para sillas de jardín.

II. Desafíos de Diseño Derivados de la Morfología del Producto

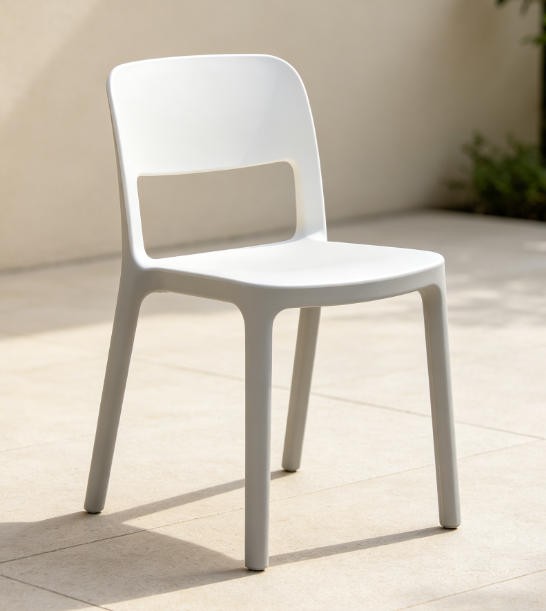

Las tendencias actuales en el diseño de sillas de jardín evolucionan hacia la "biomímesis" y el "minimalismo", planteando tres retos fundamentales para el moldeo:

1. Contradicción entre Grandes Superficies y Micro-Curvaturas: Para garantizar la ergonomía, el asiento y el respaldo suelen diseñarse con micro-curvaturas (camber). Sin embargo, para evitar la acumulación de agua, requieren ciertos ángulos de drenaje. Estas superficies bicurvas complejas generan tensiones internas considerables durante el enfriamiento, provocando deformaciones por pandeo. El molde debe incorporar un diseño de compensación de deformación (pre-warping) de altísima precisión.

2. Equilibrio entre Paredes Delgadas y Alta Resistencia: Con el fin de ahorrar materia prima y reducir el peso, las sillas modernas tienden a paredes finas (2.5mm-3.5mm). No obstante, al ser mobiliario de carga, requieren nervaduras (ribs) internas para compensar la rigidez. Esto resulta en una distribución de espesores extremadamente heterogénea. El sistema de refrigeración y la estrategia de contrapresión deben estar perfectamente sincronizados para evitar rechupes (hundimientos) y fallos de llenado.

3. Superficies Libres de Defectos: Situadas en lugares prominentes, estas sillas exigen acabados impecables. El manejo de las líneas de partición (parting lines), las marcas de los puntos de inyección (gate vestige) y las líneas de unión (weld lines) constituyen indicadores críticos del nivel de precisión del molde.

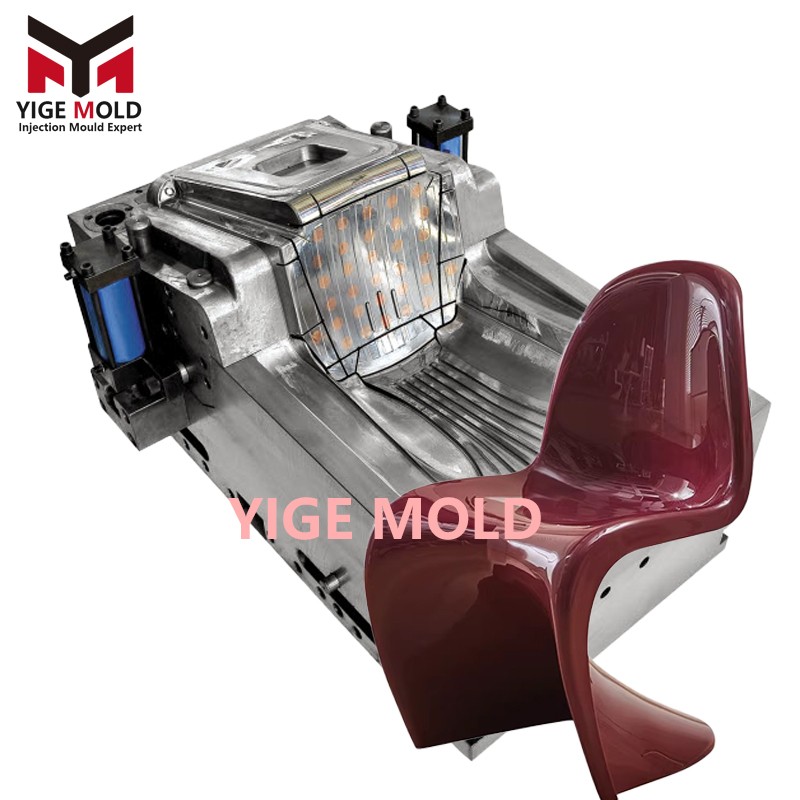

III. Diseño de la Arquitectura Central del Sistema de Moldeo

1. Sistema de Bastidor: Soporte Rígido ante Áreas de Proyección Extensas

El área de proyección de una silla de jardín oscila habitualmente entre 0.5 y 1.0 m², generando fuerzas de separación colosales durante la inyección.

• Bastidores Personalizados No Estándar: Los bastidores convencionales rara vez cumplen con los requisitos de rigidez. Se opta por aceros pre-endurecidos como P20 o 2738 importado, con refuerzos estructurales. Entre la placa portamoldes (placa B) y la placa de soporte se instalan pilares de sustentación densos para prevenir el "colapso elástico" (elastic deflection) bajo presión, evitando desviaciones en el espesor y la formación de rebabas (flash).

• Sistemas de Guiado Avanzados: Dada la masa del molde y su altura de cierre, el sistema de columnas y casquillos guía se complementa con bloques de centrado cónico (taper locks). Esto no solo asegura un movimiento suave, sino que garantiza la concentricidad frente a impactos repetidos, previniendo desalineaciones que causen defectos dimensionales.

2. Sistema de Alimentación: Control Secuencial en Canal Caliente y Compuertas Ocultas

Este es el núcleo funcional del molde. Debido a las exigencias estéticas, la ubicación de los puntos de inyección es crítica.

• Sistema de Canal Caliente con Válvulas: El diseño totalmente térmico es estándar. Para geometrías irregulares, se emplean boquillas de aguja (valve gates) multipunto. Mediante controladores secuenciales, se logra un llenado en "ola" desde el centro hacia los bordes. Esta técnica permite dirigir las líneas de unión hacia zonas no visibles o aristas, mientras que la contrapresión posterior elimina la contracción volumétrica.

• Ocultación de Puntos de Inyección: Para preservar la estética, los puntos de inyección se sitúan estratégicamente en la base de las patas, la parte inferior del asiento o uniones del respaldo. El diseño debe calcular con precisión las pérdidas de presión en los canales para asegurar un llenado óptimo en los extremos. En moldes de alta gama, se recurre a compuertas submarinas (sub-gates) que derivan en canales fríos, permitiendo un desprendimiento automático limpio sin intervención manual.

3. Núcleo de Conformado: Refrigeración Conformada y Optimización de Ventilación

La gran superficie de la silla hace que el enfriamiento desigual sea la causa principal de deformaciones.

• Canales de Refrigeración Conformados (Conformal Cooling): Se abandonan los taladros lineales tradicionales en favor de insertos fabricados mediante impresión 3D de metal (SLM). Los canales replican fielmente la curvatura de la superficie del producto, manteniendo una distancia constante de 10-12 mm a la cavidad. Esta tecnología incrementa la eficiencia térmica en más de un 30% y mejora drásticamente la uniformidad, mitigando el pandeo por tensiones térmicas.

• Sistema de Control Térmico Zonal: El molde se divide en zonas térmicas independientes. Las áreas de pared delgada (respaldo) se enfrían ligeramente para acelerar el curado, mientras que las zonas gruesas (patas) mantienen temperaturas más elevadas para favorecer el flujo. En conjunto con unidades de control de temperatura, se logra un equilibrio dinámico de "frío y calor".

• Ventilación Asistida por Vacío: En zonas críticas propensas a atrapar aire (vértice del respaldo, extremos de nervaduras), además de ranuras de ventilación micrométricas (0.02 mm), se conectan cámaras colectoras externas. Los moldes premium integran conexiones a bombas de vacío para extraer el aire de la cavidad antes de la inyección, eliminando quemaduras y vacíos por falta de material.

4. Sistema de Expulsión: Desmoldeo Suave y Protección Anti-Arañazos

Las superficies suelen tener acabados brillantes o texturizados, siendo muy vulnerables a marcas de expulsión o decoloraciones (blanqueamiento).

• Expulsión Temporizada y Doble Etapa: Para nervaduras profundas o undercuts, se implementan mecanismos de retardo. Por ejemplo, se inicia la expulsión del cuerpo principal para luego liberar los undercuts, evitando arrancamientos por tensión excesiva.

• Tecnología de Desmoldeo Asistido por Aire: Se integran micro-conductos neumáticos detrás de las superficies extensas. Antes de que actúen los ejectores mecánicos, se inyecta nitrógeno a alta presión para romper el vacío y crear una película de aire. Esto reduce drásticamente la fricción de desmoldeo, protegiendo la integridad superficial, especialmente en acabados brillantes.

• Arte de la Distribución de Espigas: Las espigas no deben concentrarse únicamente en las nervaduras. Se requieren placas o bloques expulsores en zonas no funcionales detrás de superficies visibles para distribuir la fuerza, previniendo grietas por concentración de tensiones.

IV. Ciencia de Materiales y Tecnología de Acabados Superficiales

1. Selección de Aceros

• Cavidades y Núcleos: Se prefieren aceros pre-endurecidos de alta pureza como NAK80 o 718H. El NAK80 destaca por su excelente colabilidad en pulido y texturizado, ideal para asientos de alta exigencia estética. Para zonas de alto desgaste (patas), se selecciona acero H13 para trabajo en caliente, sometido a tratamiento térmico de vacío hasta HRC48-52.

• Correderas e Inclinadas: Debido a la frecuente extracción lateral, los componentes de deslizamiento requieren materiales resistentes. Se emplea cobre-berilio o aceros cromados para resistir la erosión del roce continuo.

2. Texturizado y Granallado (Texturing)

• Tratamiento Anti-Adherente: Al inyectar polímeros blandos como PP o PE, las superficies del molde requieren recubrimientos especiales (ej. Teflón o DLC - Diamante-Like Carbon) para reducir el coeficiente de fricción y prolongar la vida útil.

• Grabado Químico: Para disimular imperfecciones menores y aumentar la estética, las superficies suelen someterse a grabados tipo cuero, naranja o patrones geométricos. Esto exige un pulido previo extremadamente fino por parte del montador para asegurar una profundidad de textura uniforme y transiciones suaves.

V. Validación mediante Pruebas de Moldeo y Optimización de la Ventana de Proceso

Las pruebas de moldeo (fases T0-T2) tras la fabricación son vitales para validar el diseño.

1. Ensayo de Inyección Corto (Short Shot): Observar el frente de flujo sin llenar completamente la cavidad. Esto ayuda a identificar desequilibrios de llenado, permitiendo ajustar los tiempos de apertura de válvulas y las velocidades de inyección.

2. Afinación de la Curva de Contrapresión: Mediante el monitoreo del peso de la pieza en función del tiempo de contrapresión, se localiza el punto óptimo de transición (V-P Switchover). Esto elimina rechupes y evita tensiones residuales excesivas por sobrepresión.

3. Monitoreo Termográfico: Empleando cámaras de imagen térmica para escanear la pieza recién expulsada, se analiza la distribución del campo de temperatura. Si existen gradientes pronunciados, se reajustan los caudales de refrigeración o las consignas térmicas hasta mantener una diferencia inferior a ±5°C, asegurando la planeidad final.

VI. Análisis de Defectos Comunes y Soluciones

• Deformación por Pandeo: Generalmente causada por enfriamiento irregular u orientación molecular. Las soluciones incluyen: extender el tiempo de enfriamiento, equilibrar las temperaturas entre mitades del molde, optimizar la curva de contrapresión y, fundamentalmente, aplicar deformaciones inversas (pre-warping) durante el diseño CAD.

• Líneas de Unión Evidentes: Mejorables ajustando la temperatura del molde y la velocidad de inyección, o incorporando pozos de recogida de material frío (cold slug wells). Para productos de máxima exigencia estética, se pueden explorar tecnologías de inyección multicomponente (bi-inyección).

• Llenado Incompleto: Verificar la ventilación, incrementar la temperatura del material y del molde, o aumentar la presión de inyección. Si el problema persiste por excesiva longitud de flujo, podría requerirse la inclusión de canales auxiliares o la modificación de la geometría del producto.

VII. Conclusión: Hacia la Inteligencia y la Manufactura Verde

La evolución de los moldes para sillas de jardín se dirige hacia la inteligencia, la ligereza y la sostenibilidad ambiental. Los moldes del futuro integrarán sensores avanzados (presión, temperatura, fibra óptica) para capturar datos intra-cavitarios en tiempo real, transmitiéndolos vía Internet de las Cosas (IoT) a plataformas en la nube para el ajuste adaptativo de parámetros y diagnóstico remoto. Simultáneamente, con la creciente adopción de bio-plásticos y materiales biodegradables en el mobiliario exterior, las tecnologías de materiales y tratamientos superficiales para moldes enfrentarán nuevos paradigmas. Para los fabricantes, dominar la integración CAD/CAE/CAM junto con filosofías de manufactura lean para producir moldes de alta precisión, larga duración y fácil mantenimiento, será la clave competitiva para impulsar la calidad en la industria del ocio exterior.
