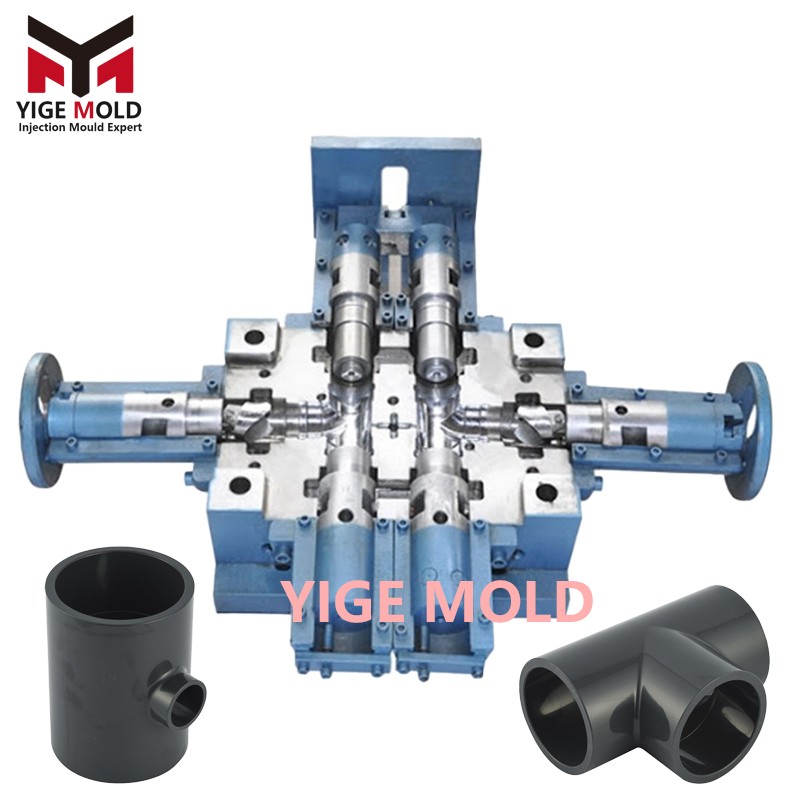

Análisis Técnico Integral del Molde para Te PVC de 90°

El molde para tees de 90° en PVC es un equipo de moldeo por inyección de precisión utilizado para fabricar componentes de conexión en T, clave en sistemas de tuberías de cloruro de polivinilo. Su función central es producir, mediante un proceso de conformado en un solo ciclo, componentes de derivación en ángulo recto que cumplan requisitos estrictos de estanqueidad y rendimiento hidrodinámico. El núcleo tecnológico de este molde radica en resolver la sinergia entre el conformado de estructuras de cavidad interna complejas, el acoplamiento de precisión multidireccional y la producción estable y eficiente, con amplia aplicación en sistemas de fontanería para construcción, obras municipales e instalaciones industriales.

I. Características Funcionales del Producto y Posicionamiento del Diseño del Molde

La tee de PVC fabricada con este molde es un elemento central de derivación en redes de tuberías. Su entorno de trabajo y especificaciones técnicas plantean requisitos específicos para el diseño del molde:

1. Conformado integral de canales de fluido tridimensionales: El molde debe replicar en un único ciclo de moldeo tres canales de fluido mutuamente perpendiculares y sus zonas de transición suave. La precisión geométrica en la intersección de los canales internos influye directamente en la resistencia al flujo y los vórtices locales, exigiendo que el núcleo del molde logre una estructura de transición de superficie perfectamente acoplada para un rendimiento hidráulico óptimo.

2. Control de alta precisión de estructuras de estanqueidad por enchufe y espiga: Las tolerancias dimensionales de áreas críticas de estanqueidad como la conicidad del enchufe, el diámetro exterior de la espiga y el anillo de retención en los extremos de la tee deben controlarse dentro de ±0.02 mm. La precisión de acoplamiento de los planos de partición multidireccionales y la estabilidad dimensional a largo plazo del molde determinan directamente la fiabilidad de la estanqueidad del sistema, requiriendo que el molde posea una excelente resistencia al desgaste y a la deformación.

3. Optimización de la resistencia estructural y propiedades del material: Bajo presión de fluido, la zona de intersección en T soporta tensiones complejas. El diseño del molde debe mejorar la resistencia estructural de las áreas débiles mediante la optimización de la distribución de nervaduras de refuerzo y el control de la uniformidad del espesor de pared. También debe controlar con precisión la orientación de cristalización y la tasa de contracción del material PVC para evitar riesgos de fisuración por tensiones de conformado.

4. Requisitos de resistencia a la intemperie y estabilidad química: Para instalaciones exteriores y transporte de diferentes medios, las piezas conformadas deben mantener estabilidad dimensional a largo plazo. Esto exige que el sistema de refrigeración del molde logre un control preciso del campo de temperaturas, asegurando que las propiedades del material se mantengan óptimas durante todo el proceso.

II. Diseño Estructural del Molde y Soluciones Técnicas

Para afrontar retos como el extracción multidireccional, alta calidad superficial y producción eficiente, este molde emplea un diseño estructural especializado:

1. Mecanismo de extracción compuesto multidireccional:

   • Dado que los tres extremos poseen estructuras de enchufe/espiga, el molde debe utilizar un sistema de extracción lateral multidireccional accionado hidráulicamente, logrando un control preciso de la secuencia temporal de los núcleos en tres direcciones durante la apertura. Para tees con estructuras especiales, se requiere además un mecanismo de corredera retráctil interna en el canal principal, asegurando mediante una compleja interconexión mecánica la extracción sin dañar la pieza.

2. Sistema de núcleos y canales de precisión:

   • El núcleo combinado que conforma los complejos canales internos suele tener un diseño modular, donde cada módulo se mecaniza por separado antes del montaje de precisión. Adaptándose a las características de fluidez del PVC, se emplea un canal caliente de control secuencial con válvulas de aguja, optimizando mediante el control preciso de la secuencia de apertura de cada punto de inyección la calidad de fusión del material en la intersección en T, mejorando significativamente la resistencia de la línea de unión.

3. Sistema de refrigeración eficiente y equilibrado:

   • Para la característica de espesor de pared no uniforme de la tee, el molde utiliza control de temperatura independiente por zonas, instalando en áreas de mayor espesor como la intersección circuitos de refrigeración reforzados en espiral, y empleando canales de refrigeración convencionales en áreas de pared delgada. Optimizando la distribución de los circuitos de agua mediante análisis de dinámica de fluidos computacional, se logra el equilibrio óptimo del campo de temperaturas de la cavidad, reduciendo el ciclo de conformado en un 15-20%.

4. Proceso de tratamiento superficial reforzado:

   • Para contrarrestar los gases corrosivos y cargas abrasivas durante el procesado del PVC, los componentes críticos del molde emplean insertos de metal duro o reciben un tratamiento superficial compuesto. Tras un pulido de precisión, se suele aplicar un revestimiento de cromo duro o técnicas de deposición física de vapor, logrando una dureza superficial superior a 60 HRC y mejorando notablemente la resistencia al desgaste y a la corrosión.

III. Procesos de Fabricación y Sistema de Control de Calidad

La alta fiabilidad del molde se basa en un sistema completo de fabricación de precisión y control de calidad:

1. Diseño digital y verificación por análisis:

   • En la fase de diseño, se utilizan software de análisis de flujo 3D para simular el llenado, optimizando la ubicación de los puntos de inyección y los parámetros. Mediante análisis estructural por elementos finitos se verifica la deformación del molde bajo presión de inyección, y se realiza un análisis de acumulación de tolerancias en las áreas críticas de enchufe/espiga, asegurando la precisión integral tras el montaje.

2. Mecanizado de precisión y aplicación de procesos especiales:

   • Los núcleos de canales internos complejos se mecanizan en bruto con centros de mecanizado de 5 ejes, obteniendo su forma final mediante electroerosión por penetración de precisión. Las superficies de acoplamiento de alta precisión se terminan con rectificado por coordenadas, garantizando una planicidad dentro de 0.005 mm. Todos los componentes móviles se someten a un tratamiento de nitruración, alcanzando una dureza superficial de HV900-1000.

3. Flujo sistemático de pruebas de molde y verificación de rendimiento:

   • Se establece un procedimiento completo de verificación en pruebas, incluyendo ensayos de optimización de parámetros de proceso, pruebas de estabilidad dimensional y verificación del rendimiento del producto. Las muestras de prueba deben superar ensayos de presión hidrostática hasta rotura, ensayos de resistencia a largo plazo bajo presión hidrostática y pruebas de estanqueidad, cumpliendo con los requisitos de normas como la GB/T 10002.1-2006 antes de pasar a producción en serie.

IV. Valor Industrial y Desarrollo Tecnológico

El molde para tees de 90° en PVC es una manifestación importante del avance tecnológico en la industria de tuberías plásticas, cuyo desarrollo tiene un valor industrial significativo:

• Mejora de la fiabilidad de los sistemas de tuberías: Los accesorios estandarizados producidos con moldes de alta precisión garantizan la estanqueidad y el rendimiento en servicio a largo plazo de los sistemas, proporcionando componentes base fiables para diversos proyectos.

• Impulso al avance de los procesos de producción: La tecnología avanzada de moldes hace posible la producción automatizada de alta velocidad, permitiendo que un solo molde produzca entre 500,000 y 800,000 piezas anuales, aumentando drásticamente la eficiencia y reduciendo costes.

• Adaptación a nuevos materiales y procesos: Con el desarrollo de las modificaciones del PVC, el diseño de moldes se optimiza continuamente para adaptarse a nuevas formulaciones como las libres de plomo o los materiales de alto impacto, proporcionando soporte técnico para el desarrollo del sector.

• Promoción de la estandarización industrial: Los moldes de precisión garantizan una alta uniformidad entre lotes de producción, creando las condiciones para el diseño y construcción estandarizados de sistemas de tuberías.

El nivel tecnológico de este tipo de moldes refleja directamente la capacidad de fabricación de la industria de accesorios de tuberías plásticas. Con el desarrollo de la industrialización de la construcción y la mejora de los estándares de infraestructuras municipales, los requisitos de precisión, fiabilidad y eficiencia de los accesorios siguen aumentando, impulsando la evolución continua de la tecnología de moldes hacia una mayor precisión, mayor vida útil y mejor relación coste-rendimiento. El diseño futuro de moldes se centrará más en la integración con procesos de inyección de alta velocidad y sistemas de posprocesado automatizado, evolucionando desde una herramienta simple hacia una solución de producción completa.
