Molde de Inyección para Asientos de Estadio: La Piedra Angular del Moldeo de Precisión para Piezas Grandes y Complejas

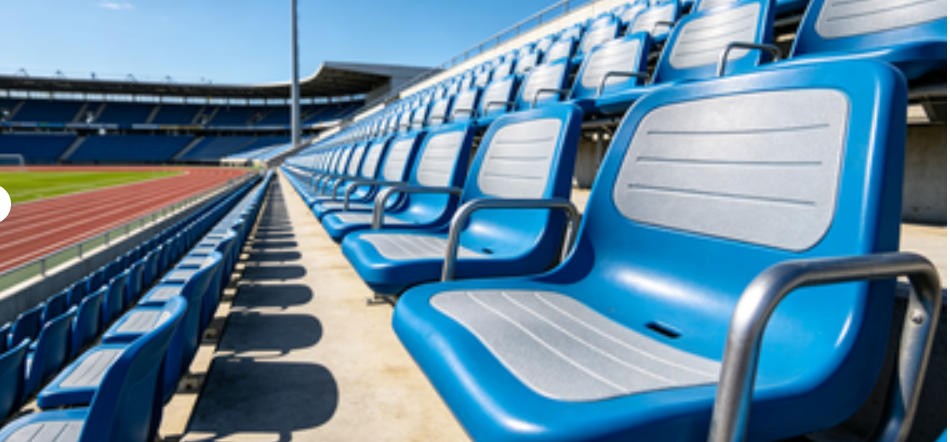

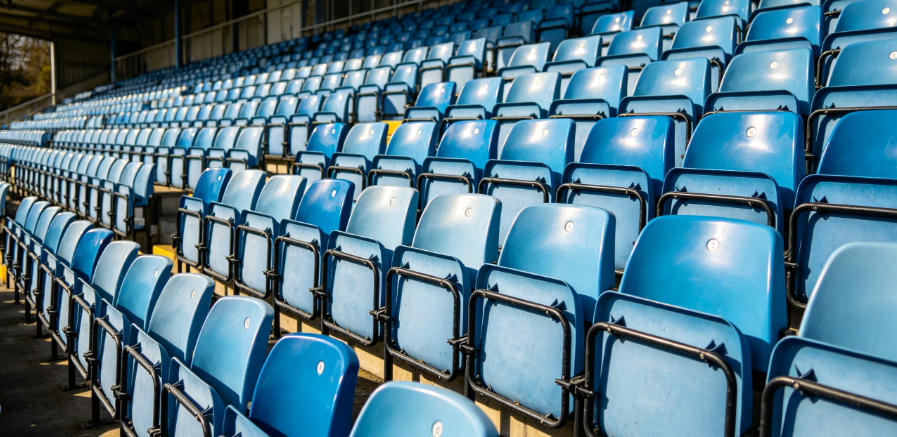

En la construcción de grandes estadios deportivos, teatros y centros de entretenimiento, los asientos de polipropileno (PP) moldeados por inyección se han convertido en la opción principal debido a su alta resistencia a la intemperie, su fácil instalación y su amplia gama de colores. Sin embargo, el origen que determina la precisión geométrica, la textura superficial y la estabilidad de producción en masa de estos asientos no es la propia máquina de inyección, sino el "molde de inyección para asientos de estadio" que opera tras bambalinas. Como un típico molde de inyección grande y complejo, integra tecnologías de mecanizado de precisión, análisis térmicos y simulación de fluidos, siendo uno de los productos representativos en el campo del moldeo industrial pesado.

I. Contexto del Producto y Posicionamiento del Molde

Los asientos de estadio (Stadium Seating / Bleacher Seat) suelen adoptar una estructura "monobloque" moldeada en una sola pieza (inyección única), aunque también existen diseños modulares con respaldo y asiento separados. Los moldes para asientos monobloque tienen una gran área de proyección (generalmente entre 0.6 y 1.2 m² por carcasa de silla) y un espesor de pared irregular (3-4 mm en la parte del asiento, 2-2.5 mm en las nervaduras de los respaldos calados). Además, se requiere comúnmente un acabado superficial con textura tipo cuero, imitación a madera o un tratamiento de arenado mate.

Este tipo de moldes pertenece a la categoría de moldes de dos placas (Two-Plate Mold) grandes o moldes de inyección con canal caliente, fabricados mayoritariamente en acero aleado pre-endurecido. Las dimensiones del bastidor suelen superar los 1200×900×700 mm, y el peso de un solo molde puede oscilar entre 3 y 8 toneladas. Un molde maduro tiene una vida útil de diseño de entre 300,000 y 800,000 ciclos, y está diseñado para operar con máquinas de inyección con fuerza de cierre de 650 a 2200 toneladas.

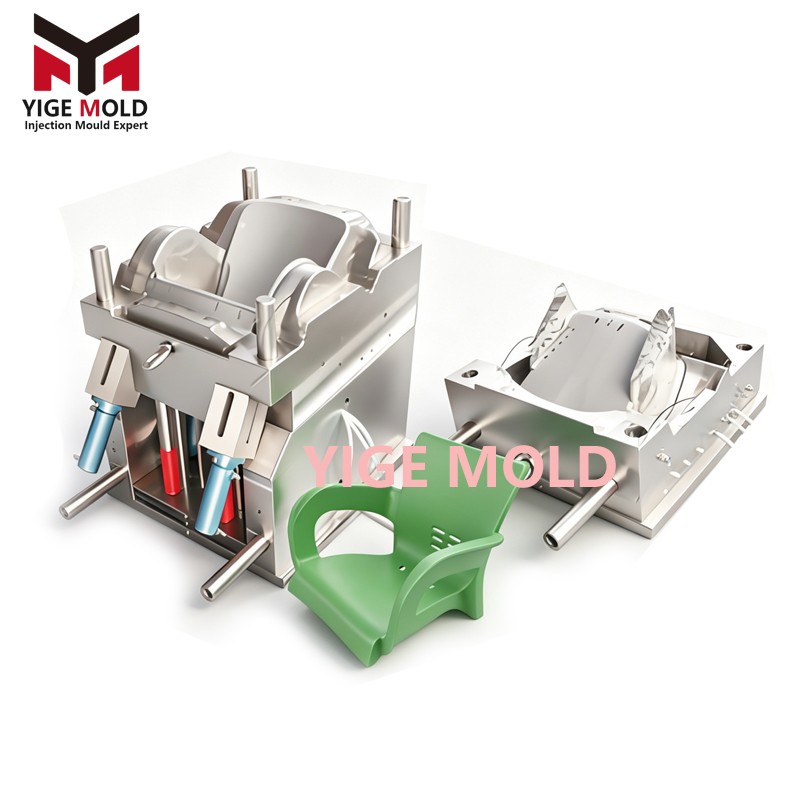

II. Estructura Central y Sistemas Clave del Molde

Un molde completo para asientos de estadio consta de los siguientes subsistemas críticos:

1. Bastidor y Cavidad/Núcleo (Mold Base & Cavity/Core):

   El bastidor suele ser una estructura en forma de "I" de gran tamaño, fabricada en acero al carbono medio S50C. Las piezas de formación —la cavidad (que forma la superficie exterior del asiento) y el núcleo (que forma la superficie interior y las nervaduras inferiores)— suelen estar hechas de aceros como P20 (pre-endurecido a 28-32 HRC), 718H o NAK80. Para proyectos de altos requisitos, se emplea acero para trabajo en caliente H13 con tratamiento de nitruración para mejorar el desgaste. Dado que la parte frontal del asiento es una superficie visible, la cavidad requiere pulido espejo o texturizado según estándares VDI, prohibiéndose estrictamente las marcas de herramientas.

2. Sistema de Inyección (Gating & Runner System):

   Dada la gran volumetría de la pieza, el diseño predominante es un sistema de canal caliente (Hot Runner) con boquillas de punto único o multipunto. Los puntos de entrada (gate) se ocultan comúnmente en la parte inferior del asiento o en las nervaduras interiores del respaldo para evitar marcas de soldadura visibles. Para producciones de menor volumen, se utilizan sistemas de canal frío con entrada lateral, aunque generan residuos de material y alargan el ciclo. En el diseño de canal caliente, es crucial el control independiente de zonas térmicas para prevenir la degradación local del PP y el amarilleo.

3. Sistema de Refrigeración (Cooling Channel):

   Esta es la clave del éxito en moldes grandes. Los circuitos de agua se distribuyen en múltiples bucles y zonas, paralelos a la superficie de formación a una distancia de 15-25 mm. En áreas profundas con nervaduras, se complementa con refrigeración tipo "baffle" o "bubbler". Las soluciones avanzadas incorporan insertos de refrigeración conformada (Conformal Cooling) fabricados mediante impresión 3D, eliminando la deformación por warpage causada por diferencias de espesor y manteniendo el ciclo de moldeo entre 45 y 70 segundos.

4. Sistema de Expulsión (Ejection System):

   Debido a la gran área de contacto y la fuerte fricción, se emplea comúnmente una matriz de espárragos expulsores (ejector pins), asistida por placas de expulsión y expulsión hidráulica retrasada. Algunos diseños incluyen desmoldeo asistido por aire (Air Ejector) en la base del asiento para romper el vacío. La disposición de los espárragos evita las áreas visibles, priorizando ubicaciones en refuerzos o esquinas inferiores.

5. Cajones y Accesorios (Slider & Insert):

   Si el asiento incluye reposabrazos, orificios de montaje laterales o ranuras para tarjetas metálicas ocultas en el respaldo, es necesario diseñar mecanismos de cajón deslizante con clavija angular (Angle Pin Slide) o extractores hidráulicos. Para facilitar el mantenimiento y optimizar la ventilación, las áreas de patrones calados complejos suelen adoptar estructuras de accesorios desmontables.

III. Puntos Clave de Diseño del Molde

• Selección de Superficie de Partición (Parting Line): Debe seguir la transición natural del borde del asiento y el contorno del respaldo, equilibrando la facilidad de ventilación, minimizando la línea de partición visible y permitiendo el mecanizado CNC. Las superficies curvas grandes requieren intersecciones precisas mediante software 3D para prevenir rebabas por desalineación.

• Análisis de Flujo de Moldeo (Moldflow Simulation): En la etapa de diseño, se simulan los procesos de llenado, compactación (packing) y enfriamiento para predecir la ubicación de marcas de soldadura (especialmente en intersecciones de respaldos calados), puntos de aire atrapado y hundimientos (Sink Marks), optimizando así la posición del punto de inyección y el layout de refrigeración.

• Sistema de Ventilación (Venting): Se fresan ranuras de ventilación de 0.01-0.03 mm de profundidad en la superficie de partición. Las tolerancias de ajuste de los cajones también ayudan a la ventilación, y en las áreas de llenado final (parte superior del respaldo, extremos de nervaduras profundas) se añaden insertos porosos sinterizados para prevenir quemaduras o llenados incompletos (short shots).

• Ángulo de Desmolde: Para el material PP, generalmente se adopta un ángulo de 1° a 2°, mientras que para las nervaduras de rejilla calada no debe ser inferior a 0.5°, asegurando que el desmolde no dañe la textura superficial.

IV. Proceso de Fabricación y Control de Calidad

El proceso de fabricación del molde sigue un riguroso procedimiento:

① Análisis de Fabricabilidad (DFM) basado en el modelo 3D → ② Verificación mediante análisis de flujo (Moldflow) → ③ Desbaste grueso con CMC de puente grande → ④ Tratamiento térmico de bonificado (P20 no requiere, H13 necesita temple y revenido hasta 48-52 HRC) → ⑤ Mecanizado de precisión de superficies con CMC de alta velocidad (tolerancia ±0.02 mm) → ⑥ Electroerosión (EDM) para ranuras y grietas profundas → ⑦ Corte por hilo para orificios de espárragos y ajustes de insertos → ⑧ Pulido manual o mecánico / Texturizado → ⑨ Ensamblaje del bastidor y pruebas hidráulicas de circuitos de agua → ⑩ Pruebas de moldeo en máquina (T0/T1/T2), ajustando parámetros de inyección hasta obtener dimensiones calificadas.

Antes del envío, se utilizan máquinas de medición por coordenadas (CMM) para verificar dimensiones clave (distancia entre orificios de montaje, holgura de apilamiento, altura de patas, etc.), y se realizan pruebas de producción continua para validar la fiabilidad del funcionamiento y la consistencia estética.

V. Características de la Industria y Estándares Relacionados

Los productos moldeados con estos moldes deben cumplir con el estándar QB/T 2601-2013 "Asientos públicos para instalaciones deportivas", que exige resistencia a carga estática (superficie del asiento ≥1600N, respaldo ≥760N), fatiga por durabilidad (100,000 ciclos), temperaturas extremas (-40℃ a +75℃) y pruebas de envejecimiento por radiación UV. Por tanto, el diseño del molde debe prever la compensación de contracción (la tasa de contracción del PP suele ser de 1.0% a 1.6%) y considerar los cambios en la fluidez del material al añadir aditivos UV o retardantes de llama.

Actualmente, los moldes principales pueden ser compatibles con la producción de cambio de color (mediante reemplazo de insertos o bloqueo parcial de material) y algunos fabricantes han desarrollado moldes de doble cavidad en paralelo o moldes familiares (asiento + respaldo juntos) para adaptarse a pedidos de estadios pequeños y medianos.

Conclusión

Aunque los moldes de inyección para asientos de estadio permanecen ocultos en los talleres de fábrica, son los creadores detrás de la comodidad y seguridad de cada asiento en un estadio lleno. Condensan la sabiduría de la polimerización, el mecanizado de precisión y la dinámica de fluidos en un cuerpo de acero de toneladas, ejemplificando la altura tecnológica de la industria moderna del molde: "crear lo fino desde lo grande, dar forma con acero". Un molde de asiento bien diseñado y elaborado no es solo una herramienta de producción masiva, sino también una piedra angular para que la industria de equipamiento deportivo avance hacia la estandarización y la calidad.
