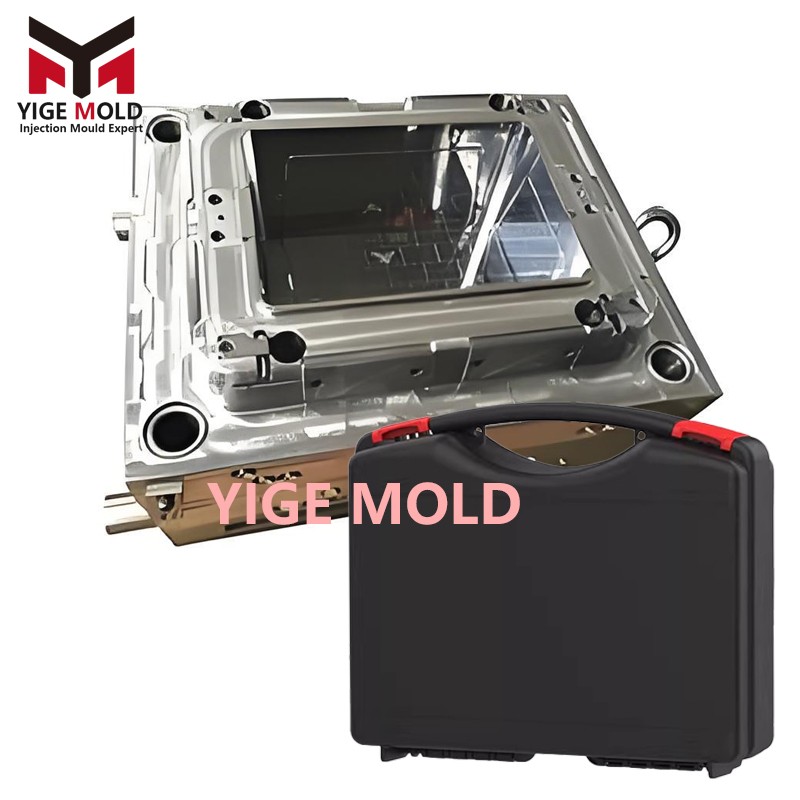

Molde de caja de almacenamiento de herramientas

Molde de caja de almacenamiento de herramientas
  • Molde de caja de almacenamiento de herramientas
  • Molde de caja de almacenamiento de herramientas

Breve descripción:

Yige Mold fabrica molde de caja de almacenamiento de herramientas de inyección plástico para talleres y fábricas. El molde cuenta con acero de alta dureza, sistema de canal caliente opcional y múltiples cavidades, garantiza desmolde suave y ciclos cortos. Ofrecemos video completo de prueba de molde, diseños personalizados y cotización directa de fábrica para cajas organizadoras de herramientas....


  • Mould Name: Molde de caja de almacenamiento de herramientas
  • Mould Main Material: 718H;P20
  • Mould Cavity: 1Cavity
  • Delivery Time: 40 working days

Detalles del producto

Etiquetas del producto


Introducción Técnica al Molde de Inyección para Cajas de Almacenamiento de Herramientas

I. Descripción General y Posicionamiento del Producto

El molde de inyección para cajas de almacenamiento de herramientas (también conocido como Toolbox Injection Mold), es un equipo de precisión especializado en la producción masiva de cajas de plástico para el almacenamiento de herramientas, estuches portátiles y cajas de clasificación de piezas para talleres. A diferencia de los moldes de cajas de almacenamiento domésticas comunes, estos moldes exigen una mayor resistencia estructural, rendimiento contra impactos, precisión en los tabiques internos y tolerancias ajustadas en cierres y bisagras, ya que deben soportar cargas pesadas (llaves, dados, herramientas eléctricas) y resistir caídas en entornos exigentes como talleres mecánicos u obras de construcción.

Los productos típicos se clasifican en:

  • Estuches de herramientas domésticos: Con divisiones internas, tapa transparente o cierres; suelen fabricarse en PP/ABS con espesores de 1.8–2.5 mm.

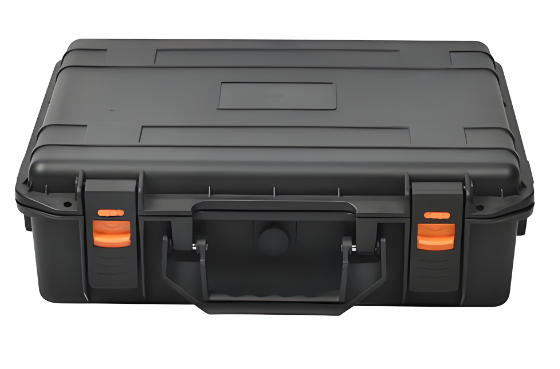

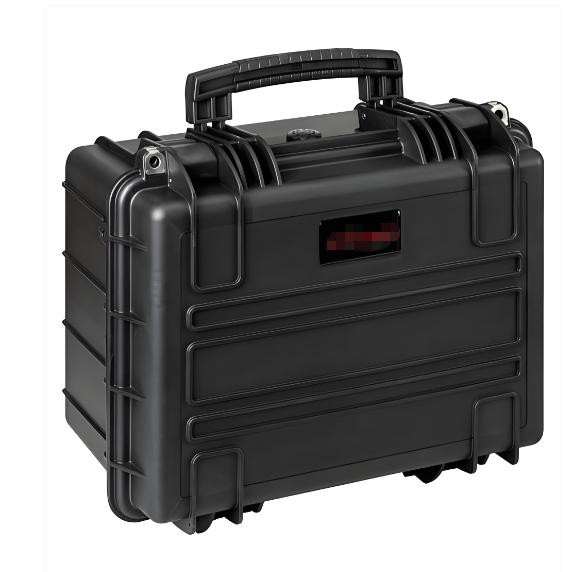

  • Maletines de herramientas portátiles: Con asa, pestillos y bisagras; utilizan ABS o aleación ABS/PC, con espesores de 2.0–3.5 mm.

  • Gabinetes y cajones industriales: De gran formato y cavidad profunda; emplean PP o HDPE, con espesores de 2.5–4.0 mm y refuerzos densos en la base y laterales.

El molde integra en el acero de la cavidad la geometría completa: contorno exterior, ranuras de separación, curvas del asa, bajo cortes de cierre, guías de apilamiento e incluso logotipos texturizados, permitiendo replicar estructuras funcionales y estéticas de forma estandarizada.


II. Materiales de Moldeo Comunes y Selección

El diseño del sistema de canal caliente/frío y refrigeración debe adaptarse a los siguientes polímeros:

Material

Características

Aplicación

ABS

Alta rigidez, buen brillo superficial, impacto moderado, fácil de moldear

Maletines de gama media/alta, cajas con tapa abisagrada

PP (Polipropileno)

Ligero, resistente a químicos, bajo costo, alto encogimiento (1.0%~2.0%)

Cajas ligeras domésticas, cajas de clasificación de taller

HDPE (Polietileno de Alta Densidad)

Excelente tenacidad, resistente a bajas temperaturas, menor rigidez

Cajas de herramientas resistentes a impactos para obra

PC / ABS+PC

Rigidez y resistencia térmica extremas, costo elevado

Carcasas de cajas industriales pesadas

HIPS

Fácil procesamiento, económico, impacto limitado

Bandejas divisorias interiores simples

El dimensionado de las cavidades debe compensar el encogimiento: ABS (~0.5%~0.7%), PP (~1.2%~1.6%), HDPE (~1.5%~2.0%).


III. Estructura del Molde y Diseño de Cavidad

3.1 Placa Base y Distribución de Cavidades

Se utilizan estructuras de dos placas (Two-plate mold) o tres placas (Three-plate mold). El molde consta de lado fijo (cavidad) y móvil (núcleo), con 4 o más columnas de guía para garantizar una precisión de cierre de ±0.02 mm.

  • Una cavidad: Para cajas grandes (>400 mm), facilita la disposición de correderas complejas.

  • Multi-cavidad (1×2, 1×4): Común en cajas pequeñas/medianas; requiere balance de flujo.

  • Molde de pila (Stack Mold)**: Para alta productividad, duplica la producción usando sistema de canal caliente.

La superficie de partición suele situarse en el borde superior o base oculta, evitando la superficie visible. Los bajo cortes (cierres, bisagras) requieren sistemas de desmoldeo específicos.

3.2 Sistema de Alimentación

  • Canal frío: Puerta lateral o de sector; adecuado para PP/ABS, requiere recorte de residuos.

  • Canal caliente: Se recomiendan válvulas de compuerta (Valve Gate) en moldes grandes o multi-cavidad para reducir líneas de soldadura y mejorar el llenado equilibrado.

3.3 Mecanismos de Deslizamiento (Acciones Laterales)

  • Rebajes de asas / Cierres laterales: Correderas (Sliders) accionadas por cuñas inclinadas o cilindros hidráulicos.

  • Bajo cortes en tabiques internos: Espigas inclinadas (Lifters) que extraen mientras eyectan.

  • Orificios de bisagra: Requieren insertos precisos para garantizar concentricidad.

Las correderas deben contar con placas de desgaste, cuñas de bloqueo y finales de carrera.

3.4 Sistema de Refrigeración

El enfriamiento desigual causa deformaciones. Se distribuyen canales de agua de ϕ8–ϕ12 mm a 15–25 mm de la superficie moldeante. En zonas gruesas (base del asa, bisagras) se añaden deflectores o bubblers. La temperatura del agua suele mantenerse entre 20–30 °C.

3.5 Sistema de Eyección

Para evitar marcas blancas o deformaciones por el fuerte agarre del núcleo, se utiliza una combinación de placa expulsora (Stripper Plate) + espigas expulsoras**:

  • Placa expulsora: Libera el contorno perimetral sin dejar marcas.

  • Espigas: Situadas en refuerzos o zonas no visibles.

  • Se incorporan válvulas de aire para romper el vacío en cavidades profundas.


IV. Materiales y Proceso de Fabricación

4.1 Selección de Aceros

Componente

Material Recomendado

Tratamiento

Nota

Placas base

P20 (HRC 28-33) o 718H (HRC 33-38)

Pre-endurecido

Producción media

Insertos cavidad/núcleo

718H, NAK80 o H13 (HRC 48-52)

Templado

Larga vida útil

Correderas/Lifters

H13, SKD61

Nitrurado

Anti-desgaste

Columnas/Espigas

SUJ2 o SKD61

Temple por inducción

-

Para >500k ciclos, se prefiere acero inoxidable S136 o recubrimientos PVD/DLC.

4.2 Flujo de Fabricación

  1. Análisis DFM: Revisión de ángulos de desmoldeo (1°–3°), espesores y análisis de flujo (Moldflow).

  2. Mecanizado bruto: Fresado CNC para remover material.

  3. Tratamiento térmico: Templado al vacío para insertos críticos.

  4. Mecanizado de precisión: Fresado de alta velocidad, electroerosión (EDM) y corte por hilo.

  5. Acabado: Pulido (Ra < 0.8 μm) y texturizado químico.

  6. Ensamblaje y Pruebas (T0-T2): Ajuste y corrección dimensional.


V. Parámetros de Inyección

Para una caja de ABS (espesor 2.5 mm):

  • Secado: 80–90 °C durante 2–4 horas (humedad < 0.05%).

  • Temperatura de cilindro: 180–240 °C (progresivo).

  • Temperatura del molde: 60–80 °C (ABS); 30–50 °C (PP/HDPE).

  • Presión de inyección: 70–100 MPa (perfilada).

  • Tiempo de enfriamiento: 20–40 segundos (50–60% del ciclo total).


VI. Defectos Comunes y Soluciones

Defecto

Causa

Solución en el Molde

Rechupe

Espesor excesivo en refuerzos

Reducir espesor a 0.6–0.8x, mejorar refrigeración local

Línea de soldadura

Encuentro de flujos

Cambiar puerta de inyección, mejorar ventilación (venting)

Deformación

Enfriamiento desigual

Optimizar circuitos de agua, diseñar compensación de deformación

Marcas de eyección

Agarre excesivo

Usar placa expulsora, aumentar pulido, añadir ventosas de vacío

Rebarbas

Mal sellado de partición

Rectificar planos de corte, verificar fuerza de cierre de la máquina


VII. Control de Calidad y Mantenimiento

  • Inspección dimensional: Medición CMM de diagonal de la boca, holgura de cierres (0.1–0.2 mm) y concentricidad de bisagras.

  • Pruebas funcionales: Test de caída (1–1.5 m), prueba de apilamiento y resistencia de cierres (5,000 ciclos).

  • Mantenimiento: Limpieza de partículas cada 5k–10k ciclos, lubricación de correderas y limpieza de canales de agua. Aplicar aceite anti-corrosión si está parado.


VIII. Conclusión

El molde para cajas de herramientas es un molde de cavidad profunda, múltiples bajo cortes y densos refuerzos. Su dificultad técnica reside en la fiabilidad de los mecanismos de deslizamiento, el control de la refrigeración para evitar deformaciones y el diseño de un sistema de eyección sin daños. Con la creciente demanda de modularidad en el almacenamiento industrial, estos moldes evolucionan hacia sistemas de canal caliente equilibrados y placas de cambio rápido para adaptar diferentes configuraciones internas. Un molde bien diseñado garantiza una producción estable de cientos de miles de piezas con excelente resistencia al impacto y precisión dimensional.
