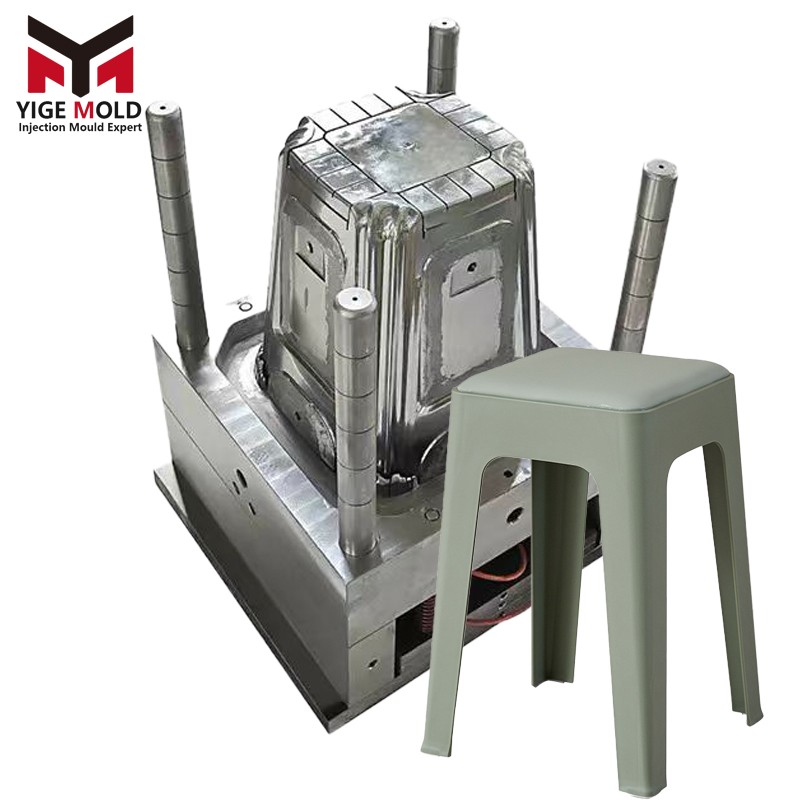

Análisis Técnico Integral del Molde para Banquetas/Taburetes de Plástico

Capítulo 1: Descripción General del Producto y Posicionamiento en el Mercado

1.1 Características del Producto – Banqueta/Taburete de Plástico

Como uno de los artículos de mobiliario más comunes en la vida diaria, la banqueta/taburete de plástico se destaca por su ligereza, durabilidad, facilidad de limpieza y bajo costo. Sus principales escenarios de aplicación incluyen:

• Uso doméstico diario (cocina, baño, balcón)

• Sector de la restauración (restaurantes, comedores, puestos callejeros)

• Espacios públicos (escuelas, hospitales, áreas de espera en estaciones)

• Actividades al aire libre (camping, pesca, reuniones temporales)

• Ámbito industrial (asientos temporales en talleres, almacenes)

1.2 Requisitos Clave del Diseño del Molde

El diseño del molde para banquetas/taburetes de plástico debe cumplir con cinco requisitos principales:

1. Requisito de Resistencia Estructural: Las uniones entre las patas y el asiento deben soportar una carga estática superior a 100 kg.

2. Necesidad de Producción Rápida: El ciclo de moldeo debe controlarse dentro de los 25-40 segundos.

3. Facilidad de Desmoldeo: Las geometrías con socavados requieren mecanismos de expulsión ingeniosos.

4. Calidad Superficial: La superficie exterior debe estar libre de defectos como líneas de unión (weld lines) o hundimientos (sink marks).

5. Control de Costos: Reducir el costo de fabricación del molde sin comprometer la calidad.

Capítulo 2: Diseño Detallado de la Estructura del Molde

2.1 Configuración Típica de la Estructura del Molde

Opciones de Estructura Base:
- Estructura de molde de dos placas (para banquetas/taburetes simples)
- Estructura de molde de tres placas (para necesidades de desmoldeo complejas o con insertos)
- Sistema de canal caliente (para producción eficiente de múltiples cavidades)

Esquemas de Distribución de Cavidades:
• Disposición 1x2 (para banquetas/taburetes grandes y gruesos)
• Disposición 1x4 (tamaño estándar, tipo universal)
• Disposición 1x8 (para banquetas/taburetes pequeños y simples)
• Disposición 1x16 (para banquetas/taburetes infantiles mini)

2.2 Diseño Innovador del Sistema de Alimentación

Opciones de Diseño del Sistema de Canal Caliente:

1. Sistema de Canal Caliente con Válvulas de Aguja

   • Escenario de aplicación: Banquetas/taburetes con altos requisitos de acabado superficial.

   • Ubicación del punto de inyección (boca): Centro del asiento o múltiples puntos simétricos.

   • Ventaja: Sin rebaba de boca, acabado superficial perfecto.

2. Sistema de Canal Caliente Abierto

   • Escenario de aplicación: Banquetas/taburetes comerciales estándar.

   • Punto clave de diseño: Canales equilibrados para reducir diferencias de color.

   • Control de costos: Reduce costos en un 30% comparado con el sistema de válvulas de aguja.

3. Sistema de Canales Mixto

   • Característica estructural: Combinación de canal caliente y canal frío.

   • Producto aplicable: Estructuras especiales con nervaduras de refuerzo.

   • Ventaja técnica: Equilibrio entre calidad y costo.

2.3 Plan de Optimización del Sistema de Enfriamiento

Principios de Diseño de los Canales de Enfriamiento:

Estrategia de Enfriamiento por Capas:
Capa 1: Zona del asiento (canales densos para enfriamiento rápido).
Capa 2: Estructura de soporte (canales anulares para enfriamiento uniforme).
Capa 3: Zona de las patas (circuito independiente para enfriamiento prioritario).

Estándares de Control de Temperatura:
- Fase de inyección: Temperatura del molde 60-80°C.
- Fase de mantenimiento de presión: Temperatura estable ±2°C.
- Punto final de enfriamiento: Temperatura del producto por debajo de 40°C.

2.4 Diseño de Precisión del Sistema de Expulsión

Mecanismo de Expulsión Combinado:

1. Sistema de Expulsión Mecánico

   • Eyectores redondos: Φ3-6 mm, ubicados en intersecciones de nervaduras.

   • Eyectores planos: Para expulsión en zonas de borde de pared delgada.

   • Eyectores tipo "sleeve": Apropiados para patas con cavidades profundas.

2. Sistema de Asistencia por Aire (Gas-Assist)

   • Requisito de presión: 0.3-0.5 MPa.

   • Momento de actuación: Asiste en la separación en el instante de apertura del molde.

   • Diseño especial: Estructura de sellado anti-fugas.

3. Estrategia de Control de Secuencia Temporal

   • Primera fase: Pre-expulsión asistida por aire (0.3-0.5 segundos).

   • Segunda fase: Expulsión mecánica (acción sincronizada).

   • Tercera fase: Desmoldeo retardado (para estructuras especiales).

Capítulo 3: Selección de Materiales y Control del Proceso

3.1 Criterios de Selección de Aceros para Moldes

Opciones de Material para Componentes Clave:
1. Material para Cavidad/Núcleo
   • Configuración estándar: P20 (acero preendurecido, HRC30-35)
   • Alta calidad: 718H (acero para pulido espejo, HRC33-38)
   • Alta producción: NAK80 (acero endurecido por envejecimiento)

2. Material para Mecanismos de Correderas
   • Material base: P20 o 718
   • Insertos resistentes al desgaste: SKD61 (HRC48-52)
   • Parte de guía deslizante: Aleación de cobre-grafito

3. Material para el Portamoldes (Mold Base)
   • Tipo estándar: Acero 45# tratado térmicamente (temple y revenido)
   • Tipo reforzado: Acero S50C preendurecido
   • Grado exportación: Portamoldes integral de P20

3.2 Análisis de Compatibilidad de Materiales Plásticos

3.3 Procesos de Tratamiento Superficial

Estándares de Nivel de Pulido:

• Grado A: Pulido espejo, Ra ≤ 0.012 µm (productos de alta gama)

• Grado B: Pulido de alto brillo, Ra ≤ 0.025 µm (productos de gama media)

• Grado C: Pulido fino, Ra ≤ 0.05 µm (productos estándar)

• Grado D: Granallado (arenado), Ra 0.1-0.2 µm (superficie antideslizante)

Tratamientos Superficiales Especiales:

1. Grabado de texturas: Imitación de vetas de madera, textura de cuero, patrones geométricos.

2. Endurecimiento superficial: Nitruración (HV1000-1200).

3. Tecnología de recubrimientos: Recubrimiento PVD para aumentar la resistencia al desgaste.

4. Protección contra corrosión: Cromado o recubrimiento de aleación níquel-fósforo.

Capítulo 4: Optimización del Proceso de Producción

4.1 Optimización de Parámetros de Moldeo por Inyección

Parámetros optimizados para material PP:
• Temperatura del cilindro: 180-220°C (control por zonas)
• Presión de inyección: 60-100 MPa (ajustar según la estructura)
• Presión de mantenimiento: 30-50 MPa (decreciente por etapas)
• Velocidad de inyección: Media-alta (evitar marcas de chorro)
• Tiempo de enfriamiento: Espesor de pared × (1.2-1.5) segundos
• Ciclo de moldeo: 25-40 segundos (objetivo de optimización)

Mejora de la eficiencia productiva:
1. Sistema de cambio rápido de molde (≤5 minutos)
2. Extracción automática con robot manipulador
3. Sistema de inspección en línea
4. Sistema centralizado de alimentación de material

4.2 Sistema de Control de Calidad

Estándar de Inspección de Primera Pieza:

1. Inspección de Precisión Dimensional

   • Tolerancia de altura: ±0.3 mm

   • Tolerancia de diámetro: ±0.5 mm

   • Planitud: ≤ 0.2 mm

   • Desviación de peso: ≤ ±2%

2. Inspección de Calidad Superficial

   • Acabado superficial

   • Uniformidad del color

   • Ausencia de rebabas, hundimientos (sink marks)

   • Control de líneas de unión (weld lines)

3. Pruebas de Rendimiento

   • Prueba de carga (150 kg de carga estática durante 24 horas)

   • Prueba de caída (10 caídas desde 1 metro de altura)

   • Prueba de resistencia a la intemperie (envejecimiento UV 500 horas)

   • Prueba de fatiga (simulación de 100,000 ciclos de uso)

Puntos Clave de Control del Proceso:

• Muestreo cada 50 ciclos

• Control SPC de dimensiones críticas

• Monitoreo en tiempo real de la temperatura del molde

• Registro automático de curvas de presión

Capítulo 5: Mantenimiento y Conservación del Molde

5.1 Procedimientos de Mantenimiento Diario

Actividades de Mantenimiento Diario:
1. Limpieza y Conservación
   • Limpieza de la superficie de partición (línea de división)
   • Desobstrucción de ranuras de ventilación
   • Lubricación de partes guía

2. Verificación Funcional
   • Funcionamiento del sistema de expulsión
   • Circulación de los canales de enfriamiento
   • Temperatura del sistema de canal caliente

Actividades de Mantenimiento Semanal:
• Verificación del desgaste de partes móviles
• Verificación del apriete de sujetadores (tornillos, etc.)
• Revisión de elementos calefactores

5.2 Plan de Mantenimiento Periódico

Mantenimiento Mensual:

1. Limpieza completa del molde.

2. Limpieza química de los circuitos de agua.

3. Tratamiento anticorrosivo superficial.

4. Inspección y reemplazo de piezas de desgaste.

Mantenimiento Trimestral:

1. Desmontaje e inspección del molde.

2. Reemplazo de componentes de guía.

3. Reemplazo de juntas/seguetas.

4. Calibración de precisión.

Revisión General Anual:

1. Desmontaje completo y revisión exhaustiva.

2. Reparación de la superficie de la cavidad.

3. Ajuste de holguras de ajuste/ajuste.

4. Pruebas completas de rendimiento.

5.3 Manejo de Fallas Comunes
