Molde de Inyección para Rejillas de Piso de Plástico: Diseño Sistemático y Aplicación Ingenieril Detallada

I. Introducción: De la Innovación en Materiales a los Desafíos del Moldeo

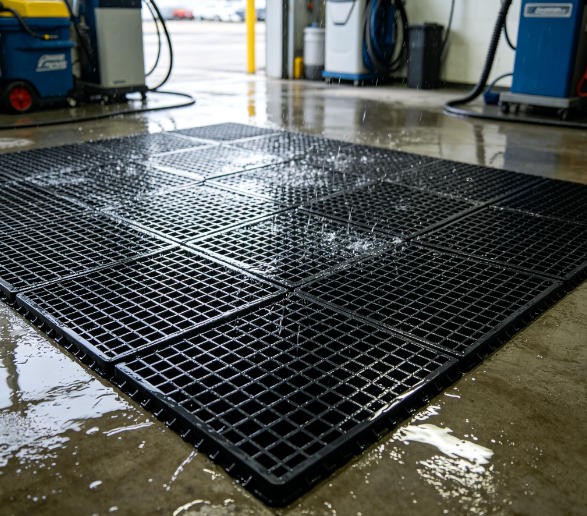

En el ámbito de los materiales de construcción industriales modernos, las rejillas de piso de plástico están reemplazando gradualmente a las rejillas de acero o fundición tradicionales, convirtiéndose en la opción preferencial para plataformas químicas, plantas de tratamiento de aguas residuales, cubiertas de barcos, pasarelas municipales y suelos ganaderos. Tras este cambio no solo subyace el progreso en la ciencia de polímeros, sino también una dependencia crítica de los procesos de moldeo por inyección de alta precisión.

Las rejillas de piso de plástico suelen caracterizarse por sus grandes dimensiones (formatos comunes como 1200 mm × 1200 mm o incluso mayores), alta tasa de perforación (área abierta que alcanza frecuentemente el 40%-60%), estructura reticulada compleja y requisitos de alta carga. Estas características imponen exigencias severas al molde de inyección: ¿cómo garantizar que varios kilogramos de material fundido llenen una cavidad tan vasta en un instante? ¿Cómo controlar la deformación por pandeo causada por espesores desiguales y un enfriamiento inconsistente? ¿Cómo lograr un desmoldeo eficiente sin comprometer la integridad estructural? Este artículo analiza en profundidad la lógica de diseño, las tecnologías clave y los puntos críticos de fabricación de estos moldes, revelando la ingeniería detrás de esta herramienta especializada.

II. Requisitos Específicos del Diseño Basados en las Propiedades del Producto

Antes de iniciar el diseño del molde, es imperativo comprender el entorno de servicio y los indicadores técnicos de las rejillas, ya que estos dictan la configuración estructural del molde.

1. Requisitos Mecánicos: Las rejillas industriales deben soportar el paso de carretillas elevadoras, maquinaria pesada y tráfico peatonal. Por lo tanto, el interior del producto no debe presentar burbujas, rechupes ni uniones de flujo con resistencia insuficiente. El diseño del molde debe garantizar una eficacia óptima en la contrapresión y compactación, así como una fusión de flujo de alta calidad.

2. Resistencia Ambiental: Al usarse en entornos corrosivos (ácidos/álcalis) o bajo radiación UV intensa, las materias primas suelen ser Polipropileno (PP) reforzado con fibra de vidrio o aditivos anti-UV. Estos materiales modificados son altamente abrasivos para el molde y poseen una fluidez deficiente, exigiendo aceros con alta dureza, resistencia al desgaste y excelente protección contra la corrosión.

3. Precisión Geométrica: Las rejillas suelen ensamblarse mediante sistemas de bloqueo para cubrir grandes superficies. Esto requiere un control riguroso de las tolerancias en el espaciado de la malla, la planeidad y las dimensiones de los clips de unión; de lo contrario, la instalación resultará en desajustes o huecos visibles.

III. Análisis del Diseño del Sistema Central del Molde

1. Bastidor y Rigidez: Resistiendo la "Fuerza de Separación"

Debido a la gran área de proyección de la rejilla, la presión interna durante la inyección genera una fuerza de separación masiva. Un bastidor convencional sufriría deformaciones elásticas bajo esta presión, provocando rebabas o espesores inconsistentes.

• Diseño de Refuerzo: Se emplean bastidores personalizados de gran formato en acero pre-endurecido (como P20 o 718H). Se incorporan pilares de soporte entre las patas del molde, apoyándose directamente sobre la placa base de la mitad móvil, previniendo el hundimiento de la placa B (portamoldes).

• Análisis de Rigidez: En la fase de diseño se utiliza el análisis de elementos finitos (FEA) para simular la distribución de tensiones durante el ciclo de inyección y optimizar la disposición de nervaduras en las placas, asegurando que la rigidez del molde resista fuerzas de cierre superiores a 8000 KN.

2. Sistema de Alimentación: El Arte del Control Secuencial en Canal Caliente

Esta es el alma del molde para rejillas. Dada la gran dimensión del producto y la longitud del flujo, un canal frío convencional no solo desperdicia materia prima, sino que dificulta el llenado de las zonas periféricas.

• Sistema de Canal Caliente con Válvulas: El molde incorpora un sistema de canal caliente multipunto con válvulas de aguja. Respecto a la estructura reticulada, los puntos de inyección (golletes) se sitúan estratégicamente en cruces de la malla o en nervaduras de refuerzo en zonas no visibles.

• Control Secuencial (Sequential Valve Gating): Esta es la tecnología central. No todas las boquillas se abren simultáneamente; en su lugar, operan siguiendo un programa predefinido, abriéndose y cerrándose desde el centro hacia los bordes. Este llenado "en ola" guía la dirección del flujo, desplazando las líneas de unión hacia zonas no críticas de carga y utilizando la contrapresión posterior para eliminar defectos de contracción en los frentes de flujo que se enfrían prematuramente.

• Gestión Térmica: Las resistencias térmicas están divididas en zonas independientes, monitorizadas por termopares, garantizando un campo de temperatura uniforme del fundido y evitando la degradación térmica o el llenado incompleto.

3. Componentes de Conformado: Modularidad y Ventilación

La superficie de la rejilla está plagada de orificios; una ventilación deficiente atrapará aire, causando quemaduras o falta de material.

• Estructura Modular (Insertos): La cavidad se divide en múltiples insertos independientes. Dado que la rejilla consiste en unidades repetitivas, el núcleo se segmenta en decenas de piezas modulares. Esto facilita el mecanizado de canales de refrigeración y reduce drásticamente los costes de mantenimiento, permitiendo reemplazar solo el inserto desgastado.

• Ventilación Asistida por Vacío: En zonas muertas donde el aire tiende a quedar atrapado, se fresan ranuras de ventilación (profundidad controlada de 0.02mm-0.03mm) conectadas a cámaras colectoras externas. Moldes avanzados incluyen conexiones para bombas de vacío, extrayendo el aire de la cavidad antes de la inyección para mejorar notablemente la velocidad de llenado y la calidad superficial.

4. Sistema de Refrigeración: Aplicación de Conformado por Capa (Conformal Cooling)

La eficiencia de enfriamiento dicta el tiempo de ciclo. Las rejillas presentan variaciones de espesor significativas (nervaduras gruesas vs. panel delgado), lo que induce fácilmente deformaciones por enfriamiento desigual.

• Canales de Refrigeración Conformados: Se abandonan los conductos rectos tradicionales para adoptar insertos fabricados mediante impresión 3D (SLM - Fusión Selectiva por Láser). Los canales siguen la geometría exacta del producto, manteniendo una distancia constante a la superficie de la cavidad (unos 10-15 mm), asegurando una extracción de calor homogénea.

• Control Térmico Zonal: El molde se divide en múltiples zonas térmicas conectadas a unidades de control de temperatura. En zonas de mayor espesor (nervaduras), se aumenta el flujo de agua o se reduce su temperatura; en zonas delgadas, se mantiene una temperatura de molde más elevada para garantizar el acabado superficial. Este equilibrio dinámico controla eficazmente las tensiones residuales.

5. Sistema de Expulsión: Sincronización y Prevención de Deformaciones

La rejilla posee numerosas celdas y profundas nervaduras, generando altas fuerzas de retención. Además, su gran superficie y relativa baja rigidez hacen que sea propensa a roturas locales o pandeo durante la expulsión.

• Expulsión Multipunto y Temporizada: Se diseña una distribución equilibrada de espigas expulsoras cubriendo cada nodo de la malla. Para evitar perforaciones, se implementan mecanismos de reseteo con muelles de disco, garantizando que las espigas regresen a su posición antes del cierre del molde.

• Desmoldeo Asistido por Aire: En moldes de gran formato, la expulsión mecánica puede ser insuficiente. Se integran micro-conductos neumáticos dentro del núcleo que, antes de la expulsión mecánica, liberan aire comprimido creando una película de aire. Esto rompe instantáneamente el vacío y reduce la fricción de desmoldeo, protegiendo las aristas del producto.

IV. Procesos Clave de Fabricación y Selección de Materiales

1. Selección de Aceros

• Bastidor: Acero pre-endurecido S50C o P20 (3Cr2Mo), con dureza HB280-330, para garantizar la resistencia estructural global.

• Componentes de Conformado: Los insertos del núcleo y la cavidad se fabrican en NAK80 o H13 (SKD61). El acero H13, tras tratamiento térmico de vacío y revenido, alcanza una dureza de HRC48-52 y posee excelente resistencia al calor rojo, ideal para contacto prolongado con fundido a alta temperatura.

• Tratamiento Superficial: Todas las piezas de conformado reciben recubrimientos PVD (como TiN o DLC) o nitrurado. Esto eleva la dureza superficial por encima de HV1000, mejorando drásticamente la resistencia al desgaste y la corrosión, extendiendo la vida útil del molde a más de 500,000 ciclos.

2. Mecanizado de Precisión

• EDM y Fresado de Alta Velocidad: Para cavidades complejas tipo malla, se realiza un desbaste con centros de mecanizado de grafito de alta velocidad, dejando un pequeño margen para el electroerosionado (EDM), asegurando la nitidez de las esquinas internas.

• Pulido: Mientras que la base de la rejilla suele requerir textura antideslizante, la superficie de contacto debe ser lisa. El ajuste manual (montaje) requiere un pulido espejo (Ra ≤ 0.2 μm) en las superficies de partición para evitar marcas o daños durante el desmoldeo.

V. Validación mediante Pruebas de Moldeo y Optimización

Una vez fabricado, el molde debe someterse a un riguroso protocolo de pruebas (fases T0-T2).

1. Ensayo de Inyección Corto (Short Shot): Observar el frente de flujo sin llenar completamente la cavidad para validar la posición de los puntos de inyección y la secuencia de llenado, ajustando los parámetros del canal caliente.

2. Optimización de la Curva de Contrapresión: Monitorear el peso del producto para determinar la presión de contrapresión óptima y el punto de cambio, eliminando marcas de hundimiento (rechupes).

3. Ajuste del Tiempo de Enfriamiento: Utilizar cámaras termográficas para detectar la distribución de temperatura tras el desmoldeo y afinar los parámetros hasta que la diferencia térmica se mantenga dentro de ±5°C, asegurando la planeidad del producto.

VI. Problemas Comunes y Soluciones

• Deformación por Pandeo: Originada principalmente por un enfriamiento irregular u orientación molecular. Las soluciones incluyen: extender el tiempo de enfriamiento, corregir la diferencia de temperatura entre mitades del molde y optimizar la curva de contrapresión.

• Líneas de Unión Visibles: Mejorables ajustando la temperatura del molde y la velocidad de inyección, o incorporando pozos de recogida de material frío (Cold Slug Wells) en dichas zonas.

• Llenado Incompleto: Verificar la ventilación, incrementar la temperatura del material y del molde, y aumentar la presión de inyección si es necesario.

VII. Conclusión

El molde de inyección para rejillas de piso de plástico no es simplemente una herramienta de fabricación, sino un sistema integral que integra ciencia de materiales, termodinámica, dinámica de fluidos y mecánica estructural. Con el avance de la manufactura inteligente, los moldes del futuro integrarán sensores (presión, temperatura) combinados con tecnología IoT para lograr una "inyección adaptativa", retroalimentando el estado interno del molde y corrigiendo automáticamente los parámetros de proceso. Para las empresas manufactureras, poseer un molde de rejillas diseñado con precisión y fabricado con esmero significa dominar la ventaja competitiva en calidad, coste y eficiencia, constituyendo una fuerza impulsora clave en la modernización de la industria de materiales de construcción.
