Selección de la Línea de Partición del Molde de Inyección y Prevención de Defectos

I. Descripción General de la Línea de Partición

1.1 Definición y Función de la Línea de Partición

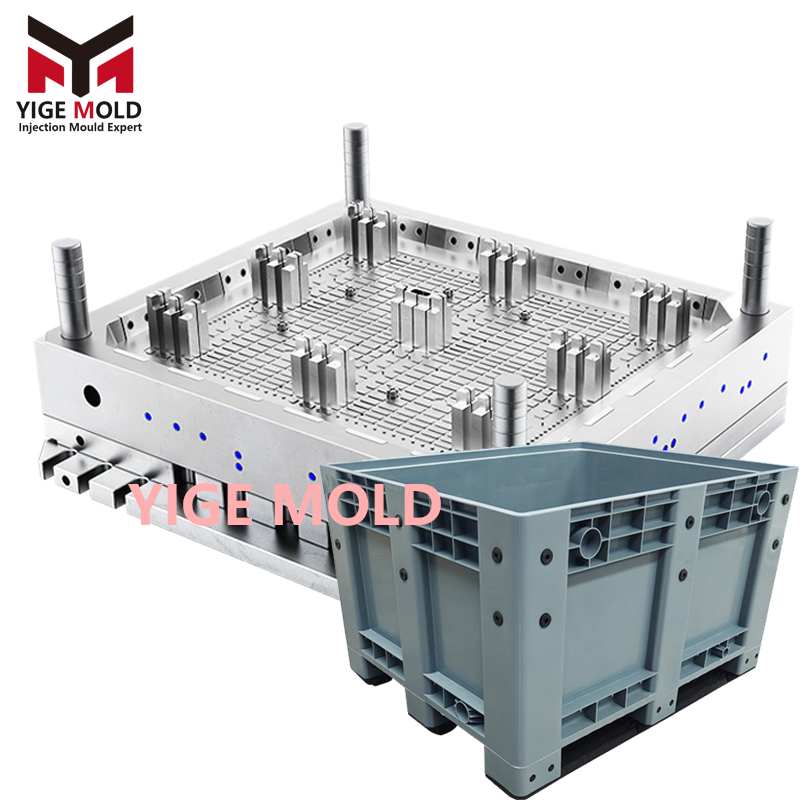

La línea de partición (PL, por sus siglas en inglés) de un molde de inyección se refiere a la superficie donde el molde se separa durante los procesos de apertura y cierre, es decir, la superficie de contacto entre el molde fijo (cavidad) y el molde móvil (núcleo). Ocupa una posición central en el proceso de moldeo por inyección, siendo la clave para la expulsión de la pieza, la ventilación (venteo) y el sellado.

Desde el punto de vista de la expulsión, la línea de partición determina la dirección y el método de desmoldeo, garantizando que la pieza pueda extraerse sin daños. En cuanto a la ventilación, el plástico fundido inyectado debe desplazar el aire interno; una línea de partición racional permite la salida de gases, evitando burbujas y marcas de quemaduras. Para el sellado, el melt bajo alta presión requiere una excelente estanqueidad; un sellado deficiente provoca fugas de material (rebarbas), comprometiendo la calidad.

1.2 Importancia de la Selección de la Línea de Partición

La elección de la línea de partición impacta significativamente en el diseño y la eficiencia productiva; a menudo es el factor decisivo del éxito o fracaso del molde.

Una línea inadecuada dificulta la extracción y deja marcas visibles, afectando la estética y funcionalidad. Si obstruye la ventilación, genera atrapamiento de aire, provocando burbujas internas, quemaduras y falta de material (short shots). Si el sellado es insuficiente ante la presión del melt, se formará flash (rebabas), aumentando el trabajo de acabado y causando desviaciones dimensionales o incluso piezas defectuosas. Por tanto, una selección correcta es vital para evitar defectos fatales como el flash y las hundimientos (sink marks).

II. Principios Fundamentales de la Línea de Partición

2.1 Causas Raíz del Flash por Selección Incorrecta

Una selección inadecuada provoca fácilmente rebarbas. Si la línea pasa por paredes finas, esquinas o zonas gruesas, el plástico fundido encuentra poca resistencia y puede abrir la junta del molde, filtrándose para formar flash. Cuando hay grandes desniveles o superficies de sellado estrechas, la fuerza de cierre puede ser insuficiente, causando desalineaciones y rebabas. Además, si la línea obstruye los respiraderos, el gas atrapado ejerce presión adicional sobre la junta, exacerbando la formación de flash y afectando gravemente la calidad.

2.2 Causas Raíz de los Hundimientos por Selección Incorrecta

Una posición irracional de la línea impide la distribución uniforme de los circuitos de refrigeración (water lines), causando velocidades de enfriamiento dispares. Las zonas gruesas enfrían más lento; si la contracción interna no recibe compensación de material, la superficie colapsa formando hundimientos. Si la línea interfiere con la fase de compactación (packing), el material no puede alimentar la pieza correctamente. Asimismo, una división errónea de bajo cortes (undercuts) puede atrapar aire, creando vacíos internos que se manifiestan externamente como hundimientos ocultos.

III. 4 Tipos Comunes de Líneas de Partición + Escenarios de Aplicación

3.1 Línea de Partición Plana

Es la más simple y económica de mecanizar. Es ideal para productos planos (paneles electrónicos, carcasas) sin bajo cortes. Proporciona estabilidad dimensional pero conlleva riesgos en zonas gruesas por la presión del melt. Requiere un diseño de sellado robusto para evitar fugas.

3.2 Línea de Partición Escalonada

Diseñada en forma de escalones para esquivar secciones gruesas. Ideal para carcasas de electrodomésticos con desniveles. Su ventaja es aumentar la superficie de sellado, conteniendo mejor el melt y reduciendo flash. Mejora la ventilación pero exige mayor precisión de mecanizado.

3.3 Línea de Partición Curva (Conformada)

Sigue el contorno exterior de la pieza. Se usa para componentes curvos o irregulares (carcasas de móviles, portátiles). Garantiza alta precisión estética, pero su mecanizado es complejo y costoso. El control de la estanqueidad es crítico para evitar fugas.

3.4 Línea de Partición Inclinada

Se utiliza junto a mecanismos de correderas (slides) y elevadores inclinados (angled lifters) para piezas con enganches (snap-fits). La clave es el ángulo de diseño; un ángulo incorrecto causa flash y marcas de expulsión (ejector marks). Requiere un cálculo preciso para una extracción suave y un sellado efectivo.

IV. Métodos de Selección para Evitar el Flash

4.1 Principios Generales de Selección

• Evitar Superficies Visibles: Mantener la línea fuera de las áreas estéticas.

• Alejar de Zonas Gruesas: Permitir que los circuitos de refrigeración cubran toda la pieza uniformemente.

• Ancho de Sellado Suficiente: Mínimo 8 mm para moldes estándar; 12-15 mm para piezas de alta presión.

• Priorizar la Ventilación: Reservar espacio para respiraderos para aliviar el gas atrapado.

4.2 Esquemas de Selección según el Producto

V. Métodos de Selección para Evitar Hundimientos

5.1 Mecanismo de Formación de Hundimientos

Durante el enfriamiento, el plástico se contrae. Si la velocidad de enfriamiento es desigual (ej. esquinas finas vs. núcleos gruesos), la capa exterior ya sólida es "tirada" hacia adentro por la contracción interna, creando una depresión superficial.

5.2 Diseño de la Línea y del Sistema de Inyección

La línea debe permitir una refrigeración uniforme. En masas gruesas, una línea desplazada acerca los circuitos de agua. El sistema de alimentación (compuerta) debe permitir un llenado equilibrado para facilitar la fase de compactación (hold pressure), asegurando que el material compense la contracción.

5.3 Diseño de Ventilación en la Línea de Partición

Una ventilación deficiente genera presión de gas que impide el llenado completo, causando vacíos internos que parecen hundimientos. Los respiraderos en la línea deben dimensionarse correctamente para liberar gases sin causar flash. Una buena ventilación resulta en piezas densas y sin defectos superficiales.

VI. Casos Prácticos

6.1 Caso 1: Evitar Flash en Interiores de Automoción

• Estrategia: Colocar la línea en superficies interiores no visibles.

• Ejecución: Esquivar zonas gruesas, ensanchar el sellado a 15 mm y añadir respiraderos.

• Resultado: Eliminación efectiva de rebarbas, garantizando calidad estética.

6.2 Caso 2: Evitar Hundimientos en Caracasas de Móviles

• Estrategia: Posicionar la línea para permitir refrigeración uniforme.

• Ejecución: Uso de líneas desplazadas cerca de refuerzos (bosses) y diseño de compuerta optimizado.

• Resultado: Prevención de hundimientos, manteniendo la precisión dimensional.

VII. Consulta: Remedios Temporales para Moldes Existentes

7.1 Remedios para el Flash

• Lapeado (Lapping): Rectificar la superficie de la línea para reducir holguras.

• Aumentar Fuerza de Cierre: Incrementar la tonelada de la máquina.

• Optimizar Velocidad de Inyección: Reducir la velocidad para bajar la presión pico.

• Añadir Respiraderos: Cortar ventilaciones auxiliares.

7.2 Remedios para Hundimientos

• Ajustar Parámetros de Compactación: Aumentar el tiempo y la presión de hold.

• Optimizar Tiempo de Refrigeración: Alargar el ciclo de enfriamiento.

• Aumentar Grosor Local: Modificar el diseño para añadir material donde se hunde.

7.3 Recordatorio Importante

Estos son remedios temporales. Para nuevos productos, la prioridad absoluta debe ser optimizar el diseño de la línea de partición desde la fase inicial para prevenir defectos de raíz.
