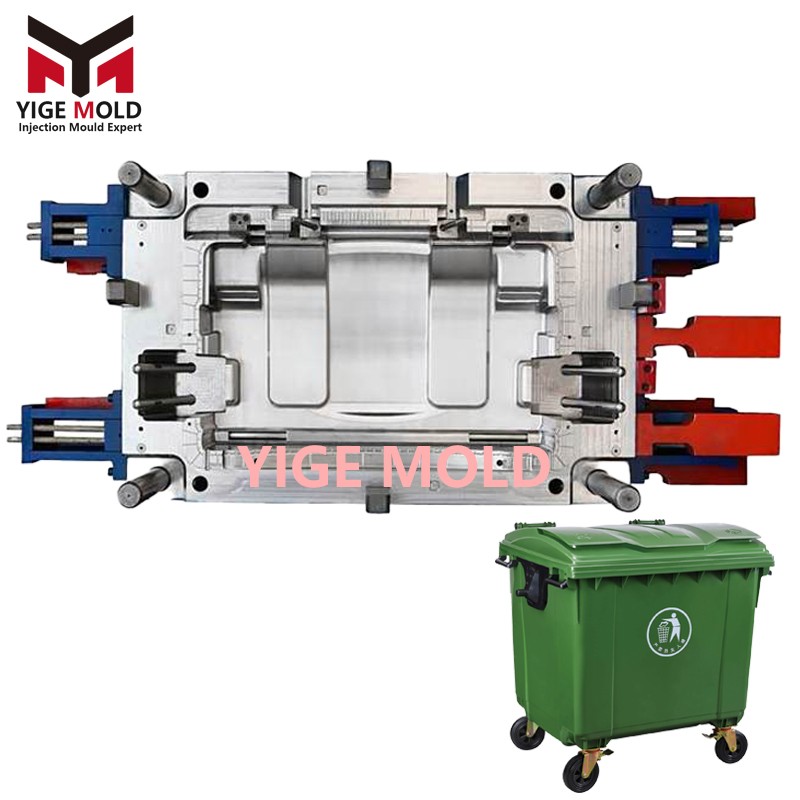

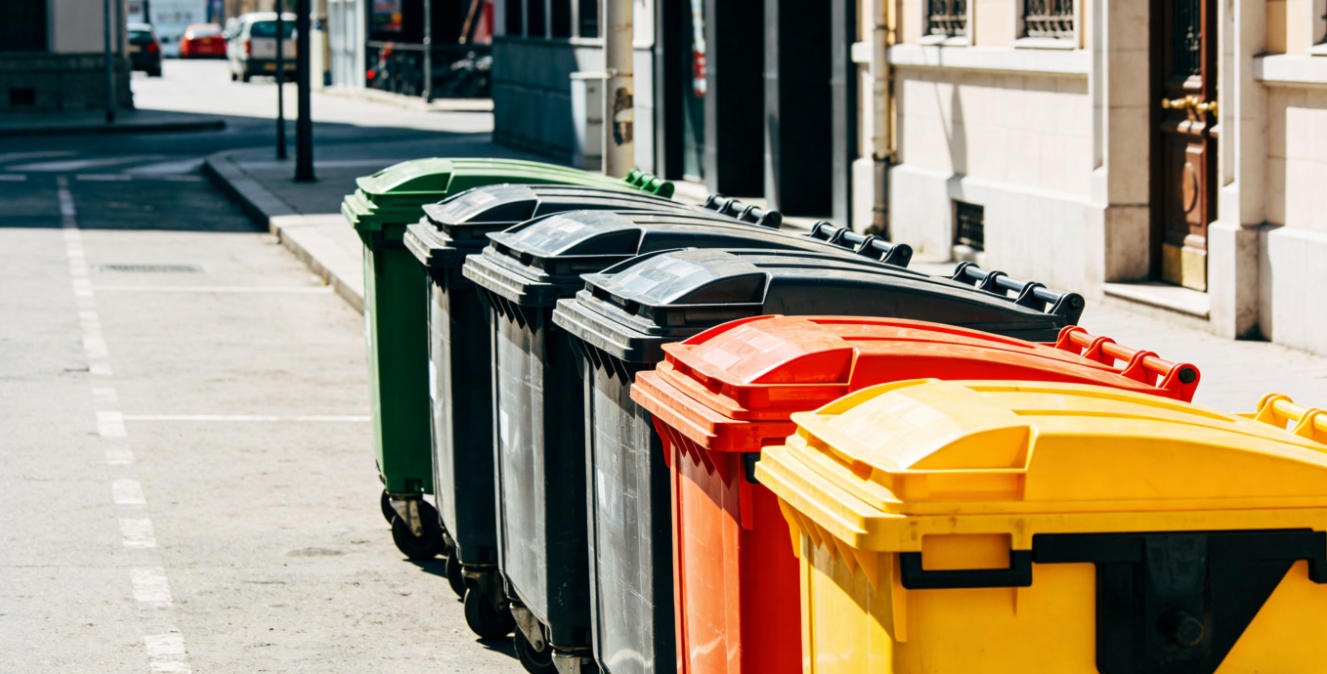

Molde de inyección para contenedor de basura plástico industrial de 240L

Molde de inyección para contenedor de basura plástico industrial de 240L

Breve descripción:

Molde de inyección para contenedor de basura industrial 240L de YIGE MOLD con excelente relación calidad-precio. Reduce costos de mantenimiento, desperdicio de material y tiempo de producción. Fácil de operar, ideal para pymes y exportadores que buscan rentabilidad....


  • Mould Name: Molde de inyección para contenedor de basura plástico industrial de 240L
  • Mould Main Material: P20;718H
  • Mould Cavity: 1Cavity
  • Delivery Time: 50-60 working days
  • Product Size: 240-1000L

Detalles del producto

Etiquetas del producto

Resumen técnico del molde de inyección para contenedor de basura plástico industrial de 240L

I. Descripción general del producto y el molde

El contenedor de basura plástico industrial de 240L, utilizado como recipiente estándar en espacios públicos como servicios municipales de saneamiento y parques industriales, requiere un diseño de molde que cumpla con demandas clave como alta resistencia, durabilidad ante condiciones climáticas y producción en masa. La estructura del molde se desarrolla en torno a las características de piezas de gran tamaño y pared delgada, generalmente empleando disposiciones de 1 cavidad o 2 cavidades, con un peso total que puede alcanzar 15-25 toneladas, una profundidad de cavidad superior a 800 mm, perteneciendo a la categoría de moldes de inyección grandes y complejos.

II. Puntos clave del diseño estructural del molde

  1. Diseño de la superficie de partición: Se emplea una estructura de superficie de partición escalonada para adaptarse a los contornos complejos de los nervios de refuerzo y las hendiduras de agarre del cubo. La superficie de partición debe incluir un ángulo de autobloqueo (generalmente 1-3°) para evitar la apertura del molde.

  2. Sistema de alimentación: Se utiliza un sistema de canales calientes que se transforman en canales fríos con múltiples puntos de entrada (generalmente 4-6 puntos), ubicando las entradas en áreas no estructurales del fondo del cubo para evitar concentración de tensiones. El diámetro del canal principal debe ser de φ12-15 mm para garantizar un llenado completo del material fundido.

  3. Sistema de enfriamiento: Se emplea un diseño de canales de agua circulantes multicapa y tridimensionales, implementando enfriamiento diferenciado según los diferentes espesores de pared del cubo (borde de apertura: 5 mm, cuerpo principal: 3-4 mm, fondo: 6-8 mm). En áreas con alta densidad de nervios de refuerzo se insertan piezas de aleación de cobre-berilio para acelerar la disipación de calor.

  4. Sistema de expulsión: Se utiliza un mecanismo combinado de cilindro hidráulico y placa expulsora, donde el área de expulsión debe cubrir más del 60% de la proyección del fondo del cubo, con velocidad de expulsión ajustable entre 0.5-1.5 m/min para prevenir deformaciones. Se incluyen mecanismos de retorno prioritario para garantizar la retracción segura de los expulsores.

  5. Sistema de ventilación: En la superficie de partición se diseñan ranuras de ventilación onduladas de 0.03-0.05 mm de profundidad, añadiendo insertos de ventilación en las zonas finales del material fundido, con un área total de ventilación no menor al 0.05% del volumen de la cavidad.

III. Optimización de materiales y procesos

  1. Aceros para moldes: Para cavidades se selecciona acero para moldes preendurecido P20/718 (dureza HRC30-33), las correderas y expulsores inclinados emplean H13 templado a HRC48-52, y las boquillas de canales calientes utilizan aleaciones de alta temperatura.

  2. Tratamientos superficiales: Las cavidades se someten a nitruración (dureza superficial ≥HV800), y en las zonas roscadas de la apertura se aplican recubrimientos PVD para aumentar la resistencia al desgaste.

  3. Ventana de proceso de moldeo:

    • Material: Polietileno de alta densidad (HDPE) o polipropileno (PP)

    • Temperatura del cilindro: 200-230°C

    • Temperatura del molde: 40-60°C

    • Presión de inyección: 80-120 MPa

    • Presión de mantenimiento: 60-80% de la presión de inyección

    • Ciclo de moldeo: 120-180 segundos

IV. Diseño de estructuras especiales

  1. Mecanismo de accionamiento del asa: Mediante transmisión por piñón y cremallera se logra la extracción sincronizada de las hendiduras del asa, con una carrera de extracción ≥150 mm, incluyendo dispositivos de bloqueo mecánico para garantizar precisión en el moldeo.

  2. Moldeo de texturas antideslizantes en el fondo: Se emplea grabado químico en la superficie del núcleo para crear texturas antideslizantes de 0.3-0.5 mm de profundidad, con ángulos de desmoldeo ampliados a 5-7° para garantizar una expulsión adecuada.

  3. Moldeo de estructura apilable: Mediante correderas retráctiles se conforman los rebordes de apilamiento en la parte superior del cubo, diseñados con ángulos de retracción de 15-20°.

V. Puntos clave de control de calidad

  1. Control de precisión dimensional: Tolerancia del diámetro de apertura controlada en ±0.3%, tolerancia de altura del cubo ±0.5%, tolerancia del espesor de nervios de refuerzo ±0.1 mm.

  2. Control de deformación: Mediante análisis de flujo se optimiza la disposición de canales de enfriamiento, manteniendo el error de circularidad del cubo ≤3 mm y el error de planitud ≤1.5 mm/m.

  3. Indicadores de vida útil: Vida útil de diseño del molde ≥500,000 ciclos, vida útil de componentes móviles clave ≥300,000 ciclos.

VI. Fabricación y mantenimiento

  1. Procesos de mecanizado: Las cavidades se mecanizan con fresado de alta velocidad en cinco ejes, rugosidad superficial Ra≤0.8 μm. Las áreas con nervios de refuerzo emplean electroerosión para el desbaste de esquinas.

  2. Proceso de pruebas de moldeo: Se realizan ajustes escalonados de cantidad de inyección al 30%→60%→90%, monitoreando especialmente la ubicación de líneas de unión y uniformidad de contracción.

  3. Sistema de mantenimiento: Cada 50,000 ciclos se realiza mantenimiento del sistema de lubricación de guías de correderas, y cada 100,000 ciclos se reemplazan componentes de guiado del sistema de expulsión.

VII. Tendencias de innovación tecnológica

  1. Sistema de cambio rápido de color: Integración de válvulas de cambio de color en el sistema de canales calientes, reduciendo el tiempo de cambio de color de 2-3 horas tradicionales a menos de 30 minutos.

  2. Control térmico avanzado: La tecnología de control zonal de temperatura del molde permite control diferenciado entre áreas de apertura y cuerpo del cubo, con precisión de control de diferencia térmica de ±1°C.

  3. Fabricación sostenible: Optimización del diseño de canales reduciendo la tasa de material de desecho del 8-10% tradicional al 3-5%, con diseños de ahorro de agua en sistemas de enfriamiento que reducen el consumo hídrico en 15-20%.

Conclusión

El molde para contenedor de basura plástico industrial de 240L integra tecnologías de diseño de moldes grandes y moldeo de plásticos de alta densidad. Su desarrollo exitoso requiere considerar de manera integral la adaptabilidad entre diseño estructural, ciencia de materiales, procesos de moldeo y condiciones de uso. Con el aumento de requisitos ambientales y el desarrollo de la automatización productiva, este tipo de moldes evoluciona continuamente hacia una mayor eficiencia, menor consumo energético y mayor vida útil.
