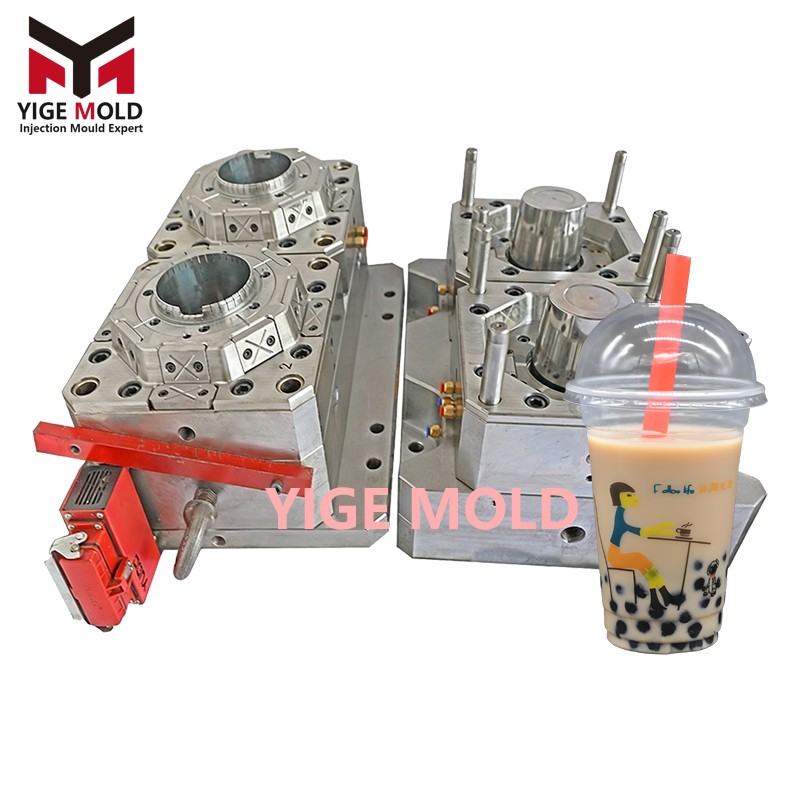

Molde para Vaso de Té con Leche: Ingeniería de Precisión del Diseño a la Fabricación

Introducción: La Lógica Industrial detrás de la Taza

Hoy, que el té con leche se ha convertido en un fenómeno global, las diversas formas de tazas que sostenemos en las manos no son solo recipientes de bebida, sino también la manifestación física del diseño industrial. El molde para vaso de té con leche, como núcleo de este sistema, determina directamente, mediante su lógica de diseño y precisión de fabricación, la usabilidad, estética y eficiencia de producción del producto final. Este artículo profundizará en todo el proceso, desde el diseño conceptual del molde hasta la fabricación del producto terminado, analizando los detalles técnicos de esta ingeniería de precisión.

I. Ingeniería Sistemática del Diseño de Moldes

1. Consideraciones Mecánicas en el Diseño Estructural

El diseño de un molde para vaso de té con leche comienza con una comprensión profunda del escenario de uso final; cada decisión estructural se basa en principios mecánicos claros:

Cálculo de la Curvatura de la Pared: El diseñador debe calcular con precisión la curvatura óptima de la pared de la taza. Tomando como ejemplo un vaso estándar de 500 ml, el radio de curvatura de la base es R=45 mm, y la pared lateral tiene un diseño de evolvente, pasando de un ángulo de inclinación de 65 grados en la base a 85 grados en el borde superior. Este diseño asegura: que el centro de gravedad del líquido permanece en la parte inferior de la taza; que la superficie del líquido asciende de manera uniforme al volcar; que la presión se distribuye uniformemente al sujetarlo, con presión en la zona de la muñeca ≤15 kPa; y que, al apilarse, el espacio entre tazas se mantiene estable entre 1.2-1.5 mm.

Optimización de la Disposición de las Nervaduras de Refuerzo: Las nervaduras de refuerzo de la base tienen una disposición radial, con 8 nervaduras principales distribuidas uniformemente, de 1.8 mm de altura y 1.5 mm de ancho; y 16 nervaduras secundarias entre las principales, de 1.2 mm de altura y 1.0 mm de ancho. Los puntos de intersección de las nervaduras tienen un chaflán de R0.5 mm para evitar concentración de tensiones. En los lados se disponen nervaduras auxiliares en espiral ascendente, con un paso de 20 mm y una altura de 0.8 mm, aumentando la rigidez longitudinal sin afectar el tacto.

Diseño de la Estructura de Sellado: El sistema de sellado del borde emplea un acoplamiento triple. El primer nivel es un muro vertical de 3.0 mm de altura, que forma un ajuste de holgura con la pared interior de la tapa, con un espacio de 0.05-0.08 mm. El segundo nivel es una plataforma horizontal de 1.8 mm de ancho, que forma contacto superficial con el borde inferior de la tapa. El tercer nivel es una superficie inclinada 18 grados hacia adentro, que asegura un cierre suave. Todas las superficies de contacto deben tener una rugosidad superficial Ra ≤ 0.8 micras.

2. Diseño de Flujo del Sistema de Alimentación

La trayectoria del plástico dentro del molde debe planificarse con precisión:

Optimización de la Posición de la Entrada (Boca): La posición óptima de la boca se determina mediante análisis de flujo. Para vasos transparentes de PET, la boca se sitúa normalmente en el centro de la base, con un diseño de boca puntual de diámetro Φ1.2 mm. Para vasos de PP, se emplea alimentación en tres puntos, con las entradas situadas a media altura de la taza, separadas 120 grados, cada una conectada a un canal caliente independiente. En la zona de la boca se dispone un pozo de material frío, de 3 mm de profundidad y Φ5 mm de diámetro, para aislar eficazmente el material frío inicial.

Cálculo de las Dimensiones de los Canales: El diámetro del canal principal se calcula según el peso de la pieza plástica: W ≤ 50g -> Φ4-5 mm; 50g < W ≤ 100g -> Φ5-6 mm; W > 100g -> Φ6-8 mm. Los canales secundarios tienen una sección trapezoidal: base superior 4 mm, base inferior 5 mm, altura 6 mm, y paredes laterales con un ángulo de 8 grados. Todos los cambios de dirección tienen un radio de al menos R3 mm para reducir la pérdida de presión.

Diseño del Sistema de Ventilación: El área total de las ranuras de ventilación supone el 20-25% del área proyectada de la superficie de partición. Las ranuras principales tienen 0.03 mm de profundidad y 8 mm de ancho, y están situadas al final del flujo del material. Las ranuras auxiliares tienen 0.02 mm de profundidad y 5 mm de ancho, y se ubican en las partes profundas del núcleo. Las ranuras de ventilación están espaciadas 20 mm, y en sus extremos tienen orificios de ventilación de Φ1 mm que comunican con la atmósfera.

II. Mecanizado de Precisión en la Fabricación de Moldes

1. Selección y Pretratamiento de Materiales

La selección y el tratamiento del acero del molde son la base de la fabricación:

Especificaciones de los Materiales Base: Las cavidades y núcleos se fabrican con acero para moldes S136, en estado preendurecido a HRC 30-33. Las placas base se fabrican con acero P20, tratado térmicamente hasta HRC 28-30. Las correderas y expulsores inclinados se fabrican con acero FDAC, tratado térmicamente para obtener una dureza superficial de HRC 52-55 y una dureza del núcleo de HRC 40-45. Las guías y casquillos se fabrican con acero para rodamientos SUJ2, templado hasta una dureza de HRC 60-62.

Procesos de Tratamiento Térmico: El acero S136 se somete a un tratamiento térmico al vacío: calentado a 1020°C, mantenido durante 2 horas, templado en aceite hasta 200°C y luego enfriado al aire; revenido a 520°C durante 4 horas. La deformación tras el tratamiento térmico se controla dentro del 0.05%. Las piezas críticas se someten a un tratamiento criogénico, a -196°C durante 2 horas, para eliminar la austenita residual.

Eliminación de Tensiones: Tras el mecanizado en bruto, se realiza el primer revenido para aliviar tensiones, a 600°C durante 4 horas, enfriando en horno hasta 300°C y luego al aire. Tras el semimecanizado, se realiza un segundo revenido, a 550°C durante 3 horas. Antes del mecanizado fino, se realiza un tratamiento de envejecimiento por vibración, a 50 Hz, con una amplitud de 0.3 mm, durante 30 minutos.

2. Cadena de Procesos de Mecanizado de Precisión

La fabricación de moldes sigue una secuencia de procesos estricta:

Mecanizado de las Superficies de Referencia: Primero se mecanizan tres superficies de referencia A, B, C, mutuamente perpendiculares, con una planaridad ≤ 0.005 mm/100 mm, una perpendicularidad ≤ 0.01 mm/100 mm y una rugosidad superficial Ra ≤ 0.8 micras. En estas superficies de referencia se mecanizan orificios roscados 2×M8 como referencia de proceso, con una precisión de posición de ±0.005 mm.

Mecanizado de la Cavidad: Se utilizan centros de mecanizado de 5 ejes, con velocidades de husillo de 15,000-20,000 rpm y velocidades de avance de 8,000-10,000 mm/min. Para el desbaste se usan fresas de punta redonda Φ16R2, con una profundidad de corte de 0.5 mm y un paso de 12 mm. Para el semimecanizado, se usan fresas de punta esférica Φ8R1, con 0.3 mm de profundidad de corte y paso de 0.8 mm. Para el acabado, se usan fresas de punta esférica Φ4R2, con 0.1 mm de profundidad de corte y paso de 0.15 mm. Tras el mecanizado, la tolerancia del contorno de la cavidad es ≤ 0.01 mm.

Mecanizado de Estructuras Especiales: Las roscas se mecanizan con fresado en torbellino, con un paso de 1.5 mm y una tolerancia de diámetro medio de clase 6g. Las inscripciones o logos se graban, con una profundidad de 0.3 mm y un ancho de 0.8 mm. Las estructuras de posicionamiento se mecanizan con rectificado por coordenadas, con una tolerancia de distancia entre centros de ±0.002 mm y una tolerancia de diámetro de orificio de grado H6.

3. Procesos de Tratamiento Superficial

La calidad de la superficie del molde determina el aspecto del producto:

Proceso de Pulido: Se divide en cuatro operaciones. Pulido grueso: papel de lija de grano 400 para eliminar marcas de mecanizado. Semipulido: papel de lija grano 800 para eliminar marcas del pulido grueso. Pulido fino: papel de lija grano 1500 para alcanzar Ra ≤ 0.1 micras. Pulido espejo: pasta de diamante, con tres pasadas de tamaño de partícula decreciente (3 micras, 1 micra, 0.5 micras) para obtener finalmente Ra ≤ 0.01 micras. La dirección del pulido debe ser uniforme para evitar vetas irregulares.

Tratamiento de Texturizado (Grabado): Se emplea un proceso de grabado fotográfico. Primero se aplica una capa fotosensible de 0.1 mm de espesor. Tras la exposición y revelado, se graba con una solución de cloruro férrico, a una profundidad de 0.05-0.2 mm. Finalmente, se realiza una limpieza ultrasónica para eliminar residuos. La uniformidad de la textura se controla dentro de ±5%.

Endurecimiento Superficial: Se aplica un recubrimiento mediante PVD, de material TiN, con un espesor de 3-5 micras y una dureza de HV2500-3000. Antes del recubrimiento, se realiza una limpieza iónica, con un vacío de 5×10⁻³ Pa y bombardeo con argón durante 30 minutos. Tras el recubrimiento, el coeficiente de fricción superficial se reduce de 0.6 a 0.2-0.3.

III. Ingeniería de Sistemas en el Montaje y Puesta a Punto

1. Proceso de Montaje de Precisión

El montaje del molde es un eslabón clave en la integración de la precisión:

Preacoplamiento de Componentes: Todos los componentes se preensamblan en un taller a temperatura controlada (20℃±1℃). Primero se ensambla el bastidor del molde, comprobando que el paralelismo de las placas sea ≤ 0.02 mm/500 mm. Se instalan las guías y casquillos, con un juego de 0.01-0.015 mm. Se ensamblan las cavidades y los núcleos, comprobando que la superficie de contacto de la línea de partición sea ≥ 90%.

Ajuste de Holguras: El juego entre las correderas y las guías se ajusta a 0.02-0.025 mm, verificando punto por punto con galgas de espesores. El juego entre los expulsores inclinados y sus orificios de guía es de 0.015-0.02 mm, asegurando un deslizamiento suave. El juego entre los vástagos expulsores y sus orificios es de 0.005-0.008 mm, comprobando el contacto con azul de Prusia.

Instalación del Sistema de Canales Calientes: El sistema de canales calientes se prueba por separado; se calienta a la temperatura de trabajo y se mantiene durante 4 horas, comprobando que la diferencia de temperatura entre puntos sea ≤ 2℃. Durante la instalación, se asegura que la concentricidad entre las boquillas y los casquillos de entrada sea ≤ 0.01 mm. Los termopares se instalan a 15 mm de profundidad, a una distancia ≤ 5 mm del punto de medición.

2. Pruebas y Ajuste del Molde

El molde debe validarse mediante producción real:

Exploración de Parámetros de Proceso: Se emplea el método DOE para optimizar el proceso. Se establecen 5 niveles de velocidad de inyección: 20%, 40%, 60%, 80%, 100%. 4 niveles de presión de mantenimiento: 50%, 60%, 70%, 80% de la presión máxima. 5 niveles de tiempo de enfriamiento: 8, 10, 12, 14, 16 segundos. A través de 27 grupos de experimentos, se determina la combinación óptima de parámetros.

Ajuste de la Precisión Dimensional: La primera pieza se somete a una inspección dimensional completa. Se miden 30 dimensiones clave con una máquina de medición por coordenadas, comparándolas con los valores de diseño. Para las dimensiones fuera de tolerancia, se realizan correcciones modificando los electrodos o ajustando los parámetros de mecanizado. Normalmente se requieren 3-5 rondas de ajuste para cumplir los requisitos dimensionales.

Pruebas de Funcionalidad: Prueba de estanqueidad: se llena con agua a 50℃ hasta su capacidad nominal, se invierte durante 10 minutos y se comprueba si hay fugas. Prueba de apilamiento: se evalúa la estabilidad de una pila de 20 tazas. Prueba de caída: caída libre desde 1 metro de altura sobre suelo de cemento, comprobando el daño.

IV. Control Cuantitativo de la Precisión de Fabricación

1. Sistema de Precisión Dimensional

Se establece un estándar de control de precisión de cuatro niveles:

Precisión Base: Tolerancia de las dimensiones largo/ancho de las placas: ±0.02 mm. Tolerancia del espesor: ±0.01 mm. Posición de los orificios de las columnas guía: Φ0.01 mm. Perpendicularidad: 0.005 mm/100 mm. Paralelismo del bastidor montado: ≤ 0.025 mm/500 mm.

Precisión de Conformado: Tolerancia de dimensiones de la cavidad: diámetro interior ±0.03 mm, profundidad ±0.05 mm, espesor de pared ±0.02 mm. Planitud de la línea de partición: ≤ 0.01 mm/200 mm. Tolerancia de dimensiones del núcleo: diámetro exterior ±0.02 mm, altura ±0.03 mm.

Precisión de Ajuste: Juego entre correderas y guías: 0.015-0.025 mm. Juego entre vástagos expulsores y sus orificios: 0.005-0.01 mm. Juego entre casquillo de entrada y anillo de centrado: 0.01-0.015 mm. Todas las piezas móviles deben poder desplazarse manualmente con una fuerza ≤ 50N tras el montaje.

2. Precisión en el Control de Temperatura

La uniformidad del campo térmico del molde tiene requisitos estrictos:

Precisión del Control de Temperatura por Zonas: El molde se divide en 6-8 zonas de control, cada una controlada de forma independiente. Precisión de control de temperatura: ±0.5°C. Diferencia de temperatura entre zonas: ≤ 2°C. Precisión de control de temperatura de las boquillas de los canales calientes: ±1°C. Diferencia entre boquillas: ≤ 3°C.

Uniformidad del Enfriamiento: Diferencia de temperatura entre la entrada y salida de los canales de refrigeración: ≤ 3°C. Distribución de temperatura en la superficie de la cavidad: diferencia entre el punto más alto y el más bajo ≤ 5°C. Precisión del control del tiempo de enfriamiento: ±0.5 s. Estabilidad del ciclo de conformado: coeficiente de variación (CV) ≤ 2%.

Prueba de Equilibrio Térmico: Producción continua durante 24 horas, midiendo la distribución de temperatura cada 4 horas. Se exige que la fluctuación de temperatura sea ≤ ±1°C. Tras un paro y reinicio, el tiempo que tarda el molde en alcanzar la temperatura de trabajo debe ser ≤ 15 minutos.

Conclusión: El Ciclo Cerrado Completo de la Fabricación de Precisión

El proceso completo, desde el diseño hasta la fabricación, de un molde para vaso de té con leche, muestra un ciclo cerrado completo de ingeniería de precisión. Los diseñadores transforman los requisitos de uso en parámetros estructurales; los ingenieros convierten los parámetros estructurales en instrucciones de mecanizado; los técnicos transforman las instrucciones de mecanizado en un molde físico. En este proceso, cada decisión tiene su base mecánica, cada operación tiene su estándar de precisión, y cada verificación tiene su indicador cuantificable.

Una vez terminado, el molde continuará funcionando en la máquina de inyección durante cientos de miles, incluso millones de ciclos, produciendo continuamente vasos de té con leche que cumplen los requisitos de diseño, con una precisión repetitiva a nivel de micras. Este producto industrial aparentemente simple concentra, en realidad, conocimientos multidisciplinarios como ciencia de materiales, análisis mecánico, mecanizado de precisión y control térmico, siendo una manifestación concentrada de la capacidad integral de la fabricación moderna.

Cuando un consumidor sostiene una taza de té con leche, entra en contacto no solo con una bebida, sino también con un producto industrial que ha sido diseñado de manera rigurosa, fabricado con precisión y verificado estrictamente. El molde para vaso de té con leche, este equipo clave oculto en lo profundo de la cadena de suministro, está interpretando, a su manera única, la búsqueda de la calidad, la obsesión por la precisión y la definición de la perfección por parte de la civilización industrial.
