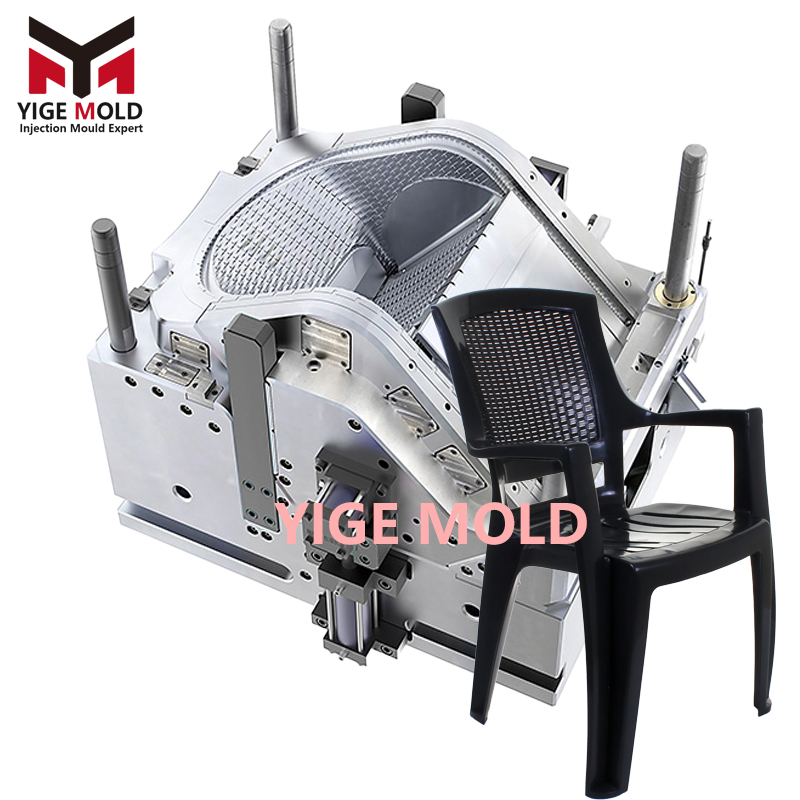

Cuando se trata de la inyección de plástico, el diseño del molde es la base de la calidad final del producto, la estabilidad de la producción y el control general de costos. Un molde bien diseñado no solo garantiza una inyección fluida, sino que también prolonga su vida útil, reduce defectos y disminuye los costos de producción a largo plazo. En esta guía, desglosamos los factores más críticos en el diseño de moldes de inyección, desde la estructura y selección de materiales hasta los sistemas de refrigeración y mecanismos de eyección, para ayudar a ingenieros, compradores y desarrolladores de productos a tomar decisiones informadas.
1. Comprender los requisitos del producto antes del diseño del molde
Antes de iniciar cualquier diseño de molde, es esencial clarificar las especificaciones del producto, incluido el tipo de material, grosor de pared, requisitos de apariencia, tolerancia dimensional, volumen de producción esperado y entorno de aplicación. Los diferentes materiales plásticos tienen distintas tasas de contracción, fluidez y resistencia a la temperatura, lo que afecta directamente la estructura del molde.
Por ejemplo, los materiales PP y PE tienen una alta contracción y requieren una compensación adecuada en el diseño del molde. Los plásticos de ingeniería como ABS, PC y PA presentan mayor rigidez y resistencia al calor, por lo que debe mejorarse la resistencia del molde y la eficiencia de refrigeración. Ignorar los requisitos del producto en la etapa inicial suele provocar defectos en la moldeo, modificaciones frecuentes del molde y aumento de costos.
2. Diseño adecuado del grosor de pared
Un grosor de pared uniforme es uno de los principios más importantes en el diseño de moldes de inyección. Un grosor irregular provoca una refrigeración desigual, resultando en marcas de hundimiento, deformaciones, contracciones y tensiones internas. En general, el grosor de pared de los productos plásticos oscila entre 0,8 mm y 4 mm.
Si la estructura del producto requiere grosores variables, deben usarse transiciones suaves en lugar de cambios bruscos. Un grosor de pared adecuado no solo mejora la calidad de la moldeo, sino que también acorta el ciclo de producción y reduce el consumo de material.
3. Diseño de la compuerta: ubicación, tipo y tamaño
La compuerta es el lugar por donde el plástico fundido entra en la cavidad del molde, y su diseño afecta directamente el equilibrio de llenado, la apariencia y la deformación del producto. Los tipos de compuerta más comunes son:
- Compuerta de borde
- Compuerta de pin
- Compuerta submarina
- Compuerta de canal caliente
- Compuerta de abanico
La ubicación de la compuerta debe situarse en la sección más gruesa del producto para garantizar un llenado fluido. En moldes de múltiples cavidades, es fundamental equilibrar el flujo entre todas las cavidades. Un diseño incorrecto de la compuerta puede provocar llenados incompletos, marcas de quemado, líneas de flujo y altas tensiones residuales.
4. Diseño del sistema de refrigeración para un ciclo de producción estable
El sistema de refrigeración representa una parte importante del ciclo de inyección. Un circuito de refrigeración bien diseñado puede reducir el tiempo de ciclo en un 30% a un 50%, mejorando considerablemente la eficiencia productiva. Los puntos clave son:
- Canales de refrigeración distribuidos uniformemente
- Distancia adecuada respecto a la superficie de la cavidad
- Flujo de agua equilibrado para evitar zonas muertas
- Circuitos separados para núcleo y cavidad
Los moldes sin una refrigeración eficaz suelen sufrir ciclos prolongados, dimensiones inconsistentes y deformaciones. Para moldes de alta producción, se recomienda el uso de refrigeración conformal o diseños de refrigeración mejorados.
5. Sistema de ventilación para evitar quemaduras y llenados incompletos
Durante la inyección, el aire dentro de la cavidad del molde debe evacuarse sin obstáculos. Una mala ventilación provoca atrapamiento de aire, resultando en marcas de quemado, burbujas, líneas de soldadura y llenados incompletos.
Las ventilaciones suelen colocarse al final del recorrido del flujo, en zonas de nervaduras profundas y en los puntos donde se encuentran los frentes de material fundido. La profundidad de la ventilación depende del material plástico, oscilando generalmente entre 0,02 mm y 0,05 mm. Una ventilación adecuada mejora la calidad superficial y reduce las tasas de rechazo.
6. Diseño del sistema de eyección
El sistema de eyección expulsa el producto terminado del molde. Los métodos de eyección más comunes incluyen pasadores de eyección, mangas de eyección, placas desmoldantes y eyección neumática. El diseño debe garantizar:
- Fuerza de eyección equilibrada
- Sin deformaciones ni daños en el producto
- Posición y cantidad adecuadas de pasadores
- Evitar marcas visibles en superficies de apariencia
Una eyección desequilibrada provoca deformaciones, adherencia al molde o incluso rotura del producto.
7. Compensación de la contracción
Los diferentes plásticos tienen distintas tasas de contracción. Las cavidades del molde deben ampliarse según la tasa de contracción del material para garantizar que las dimensiones finales del producto cumplan los requisitos. Tasas de contracción comunes:
- PP: 1,6%–2,0%
- ABS: 0,5%–0,8%
- PC: 0,5%–0,7%
- PA66 con fibra de vidrio: 0,3%–0,8%
Un cálculo preciso de la contracción evita desviaciones dimensionales y modificaciones repetidas del molde.
8. Selección del acero para moldes
El acero del molde afecta directamente su vida útil, calidad superficial y costo. Los aceros más utilizados:
- P20, 718H: para moldes plásticos generales, vida útil media
- NAK80: para productos de alto brillo y acabado espejo
- S136, STAVAX: para moldes resistentes a la corrosión, alto pulido, uso médico o contacto con alimentos
- H13: para plásticos de ingeniería de alta temperatura
Elegir el acero adecuado equilibra costo y rendimiento.
9. Análisis de flujo del molde
La simulación de flujo del molde (CAE) ayuda a predecir el comportamiento de llenado, la distribución de presión, los cambios de temperatura y los posibles defectos antes de la fabricación real del molde. Reduce los tiempos de prueba, evita riesgos de diseño y optimiza el ciclo de producción. Los fabricantes de moldes profesionales realizan siempre análisis de flujo en productos complejos o de alta precisión.
10. Control de tolerancias y precisión de montaje
